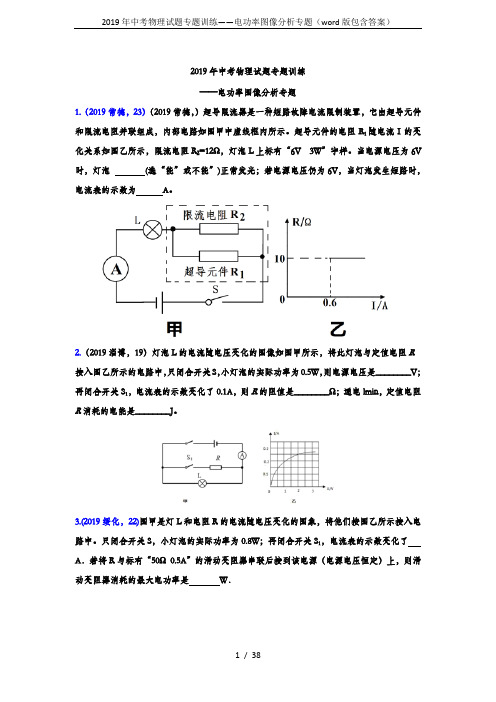

2019年中考物理试题专题训练——电功率图像分析专题1.（2019常德，23）（2019常德，）超导限流器是一种短路故障电流限制装置，它由超导元件和限流电阻并联组成，内部电路如图甲中虚线框内所示。
超导元件的电阻R1随电流I的变化关系如图乙所示，限流电阻R2=12Ω，灯泡L上标有“6V 3W”字样。
当电源电压为6V 时，灯泡(选“能”或不能”)正常发光；若电源电压仍为6V，当灯泡发生短路时，电流表的示数为A。
2.（2019淄博，19）灯泡L的电流随电压变化的图像如图甲所示，将此灯泡与定值电阻R 接入图乙所示的电路中，只闭合开关S，小灯泡的实际功率为0.5W，则电源电压是________V；再闭合开关S1，电流表的示数变化了0.1A，则R的阻值是________Ω；通电lmin，定值电阻R消耗的电能是________J。
3.(2019绥化，22)图甲是灯L和电阻R的电流随电压变化的图象，将他们按图乙所示接入电路中。
只闭合开关S，小灯泡的实际功率为0.8W；再闭合开关S1，电流表的示数变化了A．若将R与标有“50Ω0.5A”的滑动变阻器串联后接到该电源（电源电压恒定）上，则滑动变阻器消耗的最大电功率是W．4.(2019娄底，15)某小灯泡上标有“6V 6W”字样，其电流随两端电压变化关系的曲线如图所示，则当小灯泡两端的电压为2V时，通过小灯的电流为_____A，此时小灯泡的电阻为_____Ω。
5.（2019大庆，10）如图甲所示，电源电压保持不变，小灯泡上标有4v“字样，电流表的量程为0～0.6A图乙是小灯泡的电流随其电压变化的图象。
滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为10Ω．当闭合S和S2，断开S1，滑片移到中点时，小灯泡L恰好正常发光则下列说法正确的是（）A．电源电压为5VB．闭合s和S2，断开S1，滑片移到中点时，用一个“4V 0.5W“的灯泡L′替换L，则将正常发光C．闭合S和S2，断开S1，当小灯泡的功率为0.8w时，滑动变阻器的阻值是17.5ΩD．闭合S和S1，断开S2，为保证电路安全，电阻R2的最大功率为8.1W6.（2019巴中，18）如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A．R0的阻值是5ΩB．电路的最大总功率12.8WC．R0的最小功率是1.6WD．滑动变阻器最大阻值是35Ω7.（2019常德，17）有两个电路元件A和B，流过元件的电流与其两端电压的关系如下图甲所示。
2019年中考物理真题分类汇编一一电功率1. （2019南京，18）如图所示，电源电压恒定，R i、R2为定值电阻，R2 = 20Q,灯泡L标有“ 6V 3W ” 字样。
（1 ）当S、Si、S2都闭合时，灯泡L正常发光，电流表示数为__________ A,电路消耗的总功率为_______ W ；（2）当S闭合，S、S2断开时，电压表示数为2V，贝U R1的阻值为 _________ Q,通电1minR1产生的热量为_______ J。
2. （2019阜新，18）要使质量为50kg的水，温度升高4 C （若不计能量损失），“ 220V 2000W”的电热水器正常工作时，需要消耗电能________ J,需要工作_______ min，这些电能可使规格为3000revs/ （kW?h）的电能表转____ 转。
（c 水=4.2 x 103J/ （kg? C）, p水=1.0 x 103kg/m3）3. （2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“ 6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。
滑动变阻R1的最大值为40Q，定值电阻R2=10 Q,当闭合S、S1、断开S、P在中点时，R2的功率为0.9W,电源电压为 ________________ V, 当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值 ________________Qo4. （2019南充，17）如图是电热饮水机电路原理图，已知R1=100 Q, R2=20 Q,当开关$、S闭合时，饮水机处于____________ 状态（填“保温”或“加热”），饮水机的保温功率与加热功率之比为_____________5. （2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______ kW -h。
2019年中考物理真题集锦——专题十：电学作图1. (2019衡阳，27)某实验小组采用了如图甲所示的电路来测量注射器内导电液体的阻值R，其中○A1表所用的量程为0～3A，○A2表所用的量程为0～0. 6A，定值电阻R＝20Ω，电源是电压可调的学生电源。
(1)根据图甲的实物电路，在虚线框内画出对应的电路图，(必标明R、R x、○A1、○A2)(2)如果○A1表示数为I1、○A2表示数为I2，则R x =________(用I1、I2和R表示)(3)改变源电压，将每次实验中○A1表的示数I1和表○A2的示数I2描在I1-I2图像上，连接这些点，得到如图乙中实线a，由图可知，R x =________ Ω(4)若该实验小组还是用同样的液体做这个实验，但只做了一项改变，导致I1一I2的关系变成如图乙中实线b所示，则这项改变可能是______(双选，改变后注射器中没有气泡)A. 增加液体的体积B. 减少液体的体积C. 将注射器中的液体全部倒入横截面积更大的注射器D. 将注射器中的液体全部倒入横截面积更小的注射器2.(2019娄底，22)小明设计的“测量小灯泡额定功率”的电路图如图甲，已知电源电压U恒为6V，小灯泡标有“3.8V”字样，它正常发光时通过的电流约为0.32A。
（1）小明按图甲进行电路连接，当他接好最后一根导线时，小灯泡立即发出耀眼的光，接着小灯泡烧坏。
请指出小明在连接电路时的错误操作：① _____；②滑动变阻器滑片P在图甲最右端位置。
（2）另一组同学也在做这个实验，但开关闭合后，无论怎样移动滑片发现小灯泡都不亮，电流表没有示数，但电压表有示数，请分析造成此现象的可能原因是_____。
（3）小明更换了一个同型号的新灯泡，正确连接电路，闭合开关，移动滑片P，灯泡正常发光时，电流表示数如图乙所示，则小灯泡的额定功率为_____W。
（4）小明还想用已有实验器材测量未知电阻R x（约1Ω）的阻值。
当他用电阻R x替换小灯泡后，发现电压表已损坏。
电功率图像分析专题1.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。
则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。
2.（2019威海，20）图甲是某新型电饭锅的简化电路图。
R0为15Ω的定值电阻，其阻值不受温度影响。
R T是热敏电阻，其阻值随温度的变化规律如图乙所示。
由图象可知，当R T的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：；当R T的温度达到100℃时，R T的功率为W。
3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
4.（2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。
滑动变阻R1的最大值为40Ω，定值电阻R2=10Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为___________V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值___________Ω。
5.（2019达州，10）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。
则下列结果正确的是（）A．电源电压为20VB．R1的阻值为5ΩC．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD．开关S闭合后电路消耗的最小功率为14.4W6.（2019聊城，）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。
中考物理《电功率（计算题）》专项练习题(附答案)1．某型号的家用电饭煲有两档，其原理如图所示．“1”档是保温焖饭，“2”档是高温烧煮．若已知电阻R0=44Ω，R=2156Ω，求：（1）当开关S置于“1”档时，电路中的电流I1和R0两端的电压U0；（2）当开关S置于“2”档时，电饭煲高温烧煮的功率P．2．小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1：400．求：（1）正常“加热”状态，通过电饭锅的电流是多少？（2）正常“加热”状态，通电10min产生的热量是多少？（3）R2的阻值是多少？3．如图甲乙所示是某调温型电烤箱和简化电路图，它的工作电压为220 V，R1和R2均为电烤箱中的加热元件，R2的阻值为60Ω。
当只闭合S1时为低温挡，低温挡电烤箱的电功率为440 W。
（1）发热电阻R1的阻值是多少？（2）开关怎样闭合为高温挡？高温挡的电功率是多少？（3）小明发现傍晚用电高峰时，电烤箱内比平时温度低，他关闭家里所有用电器，只让电烤箱以高温挡工作，发现在1min内电能表的转盘转了30转，电能表的铭牌如图丙所示，则用电高峰时电烤箱的实际功率为多少W？（不考虑电阻值随温度的变化）4．某型号电茶壶的铭牌如表所示；求：某型号的电茶壶型号：JY—456额定电压：220V频率：50Hz额定功率：1100W容量：1L（2）电茶壶正常工作时的额定电流；（3）电茶壶的电阻。
5．如图所示，电源电压保持不变，灯泡L标有“3V；1.5W”字样，电流表A和A1使用的量程均为0~0.6A，将滑动变阻器R的滑片P滑到b端。
（1）断开开关S1，闭合开关S、S2，电压表V的示数为8.0V，电流表A的示数为0.4A，则滑动变阻器的最大阻值及它在5min内产生的热量各是多少？（2）闭合开关S、S1、S2，电流表A1的示数为0.2A，则R1的阻值为多大？（3）断开开关S1、S2，闭合开关S，为了保证电路的安全（忽略温度对灯丝电阻的影响），则滑动变阻器R的阻值调节范围是多少？6．如图，电源电压不变，小灯泡L上标有“6V 6W”字样（灯丝电阻不变）。
中考物理高频考点《电学图像》专项练习题学校:___________班级：___________姓名：___________考号：___________【1】定值电阻的I -U 曲线例题1：如图所示甲是某同学探究电流与电压关系的电路图，开关S 闭合后，将滑动变阻器的滑片P 从a 端移至b 端，电流表和电压表的示数变化关系如图乙，则图象可知电阻R 0两端电压与通过R 0的电流成_______，R 0的电阻值是_________Ω。
你还能从图像中得到什么信息，请写出一个________________________________________________。
变式训练1-1：用电器R 1和R 2上都标有“6V”字样，它们的电流随电压变化关系如图所示，则R 1：R 2＝___________。
若将两电阻串联在某一电源两端，且R 1可以正常工作时，此时电路中的总功率为____________W 。
【2】灯泡的I -U 曲线例题2：一额定电压为6V 的小灯泡，通过它的电流随两端电压变化的关系如图所示，可知，灯泡的阻值随通过电流的增大而_________。
当灯泡正常发光时，其电阻为__________Ω。
若把这样的三只灯泡串联起来，接在12V 的电源两端，每只灯泡的功率为___________。
变式训练2-1：甲图是小灯泡L 和电阻R 的I ﹣U 图象。
将小灯泡L 和电阻R 接入乙图所示电路中，只闭合开关S 1时，小灯泡L 的实际功率为1W ，此时小灯泡L 的电阻为__________Ω。
若再闭合开关S 2，电流表示数将变_________，电流改变量为______A变式训练2-2：额定电压均为6V 的甲、乙两灯，I ﹣U 图线如图所示。
下列说法正确的是（ ）A ．甲、乙两灯的电阻均随电压增大而减小B ．甲、乙两灯的额定功率之比为4：1C ．甲、乙两灯并联接在电压为2V 的电源两端时，电阻之比为3：2例1题图1-1题图例2题图2-1题图2-2题图D ．甲、乙两灯串联接在电压为8V 的电源两端时，实际功率之比为1：3 【3】串联电路中滑动变阻器的I -U 曲线例题3：如图甲所示的电路，电源电压保持不变，R 1为定值电阻。
2019年中考物理真题分类汇编——电功率综合计算专题1.（2019东营，23）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。
它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。
图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。
（1）开关均闭合，求浴霸正常工作时的干路电流是多少？（2）正常工作时，求R1的阻值是多少？（3）实际电压为200V时，求R2的实际功率是多少？（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ空气取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）2.（2019淄博，25）下表为一台饮水机的铭牌，其内部简化电路如图所示，R1和R2均为电热丝且阻值不变。
（1）该饮水机处于加热状态时，正常工作3min，在1标准大气压下能否把0.5kg 的水从20°C加热至沸腾？【c水=4.2×103（kg·℃）】（2）保温功率是指S断开时电路消耗的总功率。
该饮水机正常保温时，R1实际消耗的电功率是多少？3.（2019武威，24）某学校建了一个植物园，园内有一个温室大棚，大棚内设计了模拟日光和自动调温系统，对大棚进行照明、保温和加热。
冬季白天有日光的时候，灯泡不亮；白天开启该系统的保温功能，晚上开启该系统的加热功能。
大棚照明调温功能的原理电路图如图所示。
已知电源电压恒为220V，R1和R2是两个电热丝（不考虑温度对电阻的影响），保温时R1与R2的电功率之比为1∶3，R2=30Ω，L是标有“220V 100W”的灯泡。
请解答下列问题：（1）灯泡正常工作时的电阻多大______？（2）开启加热功能时开关S2处于__________（选填“断开”或/闭合”）状态。
（3）若每天保温状态和加热状态各连续工作10h，—天中电热丝放出的热量完全由该植物园自产的沼气提供，其热效率为50%，则每天需要完全燃烧多少立方米的沼气_______？（已知热值q沼气=1.8×107J/m3）4.（2019兰州，34）如图所示的电路中，电源电压恒定，灯泡L上标有“6V 3W”的字样，R1为定值电阻，滑动变阻器R2上标有“10Ω0.8A”的字样，电流表A的量程为0～3A，电压表V的量程为0～3V，忽略温度对灯丝电阻的影响。
电功率图像分析专题1.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。
则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。
2.（2019威海，20）图甲是某新型电饭锅的简化电路图。
R0为15Ω的定值电阻，其阻值不受温度影响。
R T是热敏电阻，其阻值随温度的变化规律如图乙所示。
由图象可知，当R T的温度从30℃升高到130℃的过程中，电路总功率的变化规律是：；当R T的温度达到100℃时，R T的功率为W。
3.（2019绵阳，27）某一天晚上睡觉前，小文同学用有预约功能的电饭煲为家人第二天早餐煲粥。
小文将大米等食材放入电饭煲内，接通220V家庭电路，经过了待机、加热、保温三个过程，早餐前断开电源，电饭煲消耗的电功率随时间变化的图像如图甲所示，电饭煲加热过程消耗的电能是______kW·h。
已知小文家电饭煲加热和保温部分基本电路原理如图乙所示，S是接通家庭电路的开关，S1是自动开关，R1和R2为电阻不变的电热丝，则R2=_____Ω。
4.（2019南充，19）如图甲所示，电源电压保持不变，小灯泡L标有“6V 3W字样，图乙是通过小灯泡的电功率随其两端电压变化的图象。
滑动变阻R1的最大值为40Ω，定值电阻R2=10Ω，当闭合S、S1、断开S2、P在中点时，R2的功率为0.9W，电源电压为___________V，当闭合S、S2、断开S1、小灯泡功率为1.6W时，滑动变阻器连入电路中的阻值___________Ω。
5.（2019达州，10）如图甲所示，电源电压保持不变，R1为定值电阻，滑动变阻器R2的最大阻值为30Ω，电压表的量程为0～15V．电压表的示数与滑动变阻器R2的关系如图乙所示。
则下列结果正确的是（）A．电源电压为20VB．R1的阻值为5ΩC．为了保证电压表不被烧坏，滑动变阻器的阻值变化范围为4～30ΩD．开关S闭合后电路消耗的最小功率为14.4W6.（2019聊城，）有一只标有“6V 3W”字样的灯泡A和一只定值电阻B，A和B的电流随两端电压变化关系的图象如图甲所示。
电功率图像1.（2019包头，11）在测量小灯泡的电功率时，电源电压为3V，小灯泡上标有“2.5V”字样。
（1）在如图甲所示的电路中，闭合开关移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，原因是，经分析有一根导线链接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路。
（2）电路连接正确后，从滑动变阻器接入电路的最大阻值开始记录数据，得到小灯泡的I-U图像如图乙所示，则小灯泡的额定功率是W。
由图可知，小灯泡的实际功率随实际电压的增大而，滑动变阻器的规格应选择。
A. 10Ω1AB. 15Ω1AC. 25Ω1AD. 30Ω1A（3）有同学认为利用该电路还可以探究出导体中电流和导体两端电压成正比，你认为这种说法（选填“合理”或“不合理”），理由是。
2.（2019巴彦淖尔，11）在测量小灯泡的电功率时，电源电压为3V，小灯泡上标有“2.5V”字样。
（1）在如图甲所示的电路中，闭合开关移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，原因是，经分析有一根导线链接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路。
（2）电路连接正确后，从滑动变阻器接入电路的最大阻值开始记录数据，得到小灯泡的I ﹣U图象如图乙所示，则小灯泡的额定功率是W．由图可知，小灯泡的实际功率随实际电压的增大而，滑动变阻器的规格应选择。
A.10Ω1AB.15Ω1AC.25Ω1AD.30Ω1A（3）有同学认为利用该电路还可以探究出导体中电流和导体两端电压成正比，你认为这种说法（选填“合理”或“不合理”），理由是。
3.（2019安顺，16）小军同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V（灯丝电阻约为12Ω）（1）为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用（选填“A”或“B”）A．“10Ω5A”的滑动变阻器B．“50Ω0.5A”的滑动变阻器（2）闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是。
（3）根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象（如图乙所示），分析图象可知：小灯泡的额定功率为W。
（4）完成上面实验后，小军同学又想测量额定电压为U额的小灯泡的额定功率，但发现电流表已经坏，于是他又找来了两个开关和一定值电阻，设计了如图丙所示的电路，已知电源电压恒为U，定值电阻的阻值为R0，请你完成下面实验步骤：①（填写S、S1、S2的通断情况），调节滑动变阻器的滑片使电压表示数为；②（填写S、S1、S2的通断情况），保持滑动变阻器的滑片不动，读出电压表示数为U1；③灯泡额定功率的表达式为P额＝。
4.（2019天津，19）如图甲所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从a端移动到b端的整个过程中，电流表示数I与电压表示数U的关系图象如图乙所示。
则电阻R1的阻值为______Ω；当变阻器滑片P处于a端时，电阻R1消耗的电功率为______W。
5.(2019天水,6)如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A．R1的阻值是20ΩB．当电流表的示数是0.4A时，R2接入电路的阻值是30ΩC．电源电压是16VD．该电路的最大电功率为7.2W6.(2019绥化，22)图甲是灯L和电阻R的电流随电压变化的图象，将他们按图乙所示接入电路中。
只闭合开关S，小灯泡的实际功率为0.8W；再闭合开关S1，电流表的示数变化了A．若将R与标有“50Ω0.5A”的滑动变阻器串联后接到该电源（电源电压恒定）上，则滑动变阻器消耗的最大电功率是W．7.（2019安顺，5）现有电源、开关、电流表、电压表、灯泡、滑动变阻器各一个，其中灯泡的U﹣I图象如图所示。
将这些元件用导线连成电路后，闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从5V开始减小，电流表的示数从0.3A开始增大。
下列结论正确的是（）A．电源的电压为5VB．小灯泡的最大功率为0.3WC．滑动变阻器的最大阻值为20ΩD．整个电路的最小功率是1.8 W8.（2019辽阳，12）如图甲所示的电路中，电源电压保持不变，闭合S1断开S2，S3接a，将滑动变阻器的滑片从最右端滑动到最左端时，灯泡L正常发光，再闭合S断开S1，S3接b，将滑动变阻器的滑片从最右端向左滑动到某一位置，两次实验中，分别绘制出电流表与电压表示数变化关系的图象如图乙所示。
下列说法正确的是A.电源电压为12VB.灯泡的额定功率为24WC.闭合S1断升S2，S3接a时，灯泡L的最小功率为6WD.滑动变阻器R2的最大阻值为24Ω9.（2019通辽，15）如图甲所示，闭合开关S，调节滑动变阻器的滑片滑片从最右端滑至最左端时，小灯泡恰好正常发光。
电流表示数与两电压表示数的关系图象如图乙。
下列说法中正确的是（）A．电源电压为9VB．滑动变阻器的最大阻值为14ΩC．小灯泡的额定功率为8WD．电路总功率的变化范围为8W～12W10.(2019绥化，10)如图甲所示的电路中，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P从a端移动到b端的过程中，定值电阻R1两端的电压随滑动变阻器R2接入电路的阻值变化图象如图乙所示，下列说法正确的是（）A．电源电压为6VB．定值电阻R1的阻值为10ΩC．当滑片P在b端时，通过R1的电流为0.6AD．当滑动变阻器接入电路的阻值为20Ω时，R1消耗的电功率为0.4W11.（2019岳阳，23）一新款节能电炖锅如图甲，有关技术参数如表（设电炖锅不同挡位的电阻和加热效率均不变）。
（1）求电炖锅在高温挡正常工作时的电流（计算结果保留一位小数）；（2）在用电高峰期，关掉家里的其他用电器，只让处于中温挡状态的电炖锅工作，观察到标有“1800r/（kW•h）”的电能表转盘在12ls内转了20圈，求此时的实际电压；（3）电炖锅正常工作时，用低温挡和高温挡分别给质量相同的冷水加热，待水温达到50℃时开始计时，绘制的水温随时间变化的图象如图乙所示。
结合所给信息，通过计算，分析比较用高温挡还是用低温挡更节能。
12.（2019湖州，13）现有规格分别为“6V3W”和“6V6W”两个小灯泡L1、L2，已知它们的电流与电压间关系如图所示。
（1）由图可知，L1、L2的灯丝电阻都随电流的增大而________（选填“增大”“减小”或“不变”）。
（2）若将L1、L2并联接在学生电源间，电源电压调节为6伏，通电5分钟，则两灯泡消耗的总电能为多少焦?（3）若将L1、L2串联接在学生电源间，调节电源电压，在保证每个灯泡两端电压不超过其额定电压的情况下，L1、L2消耗的实际总功率最大值是多少?13.（2019孝感，18）家用电饭锅中自动开关一般由感温铁氧体组成，将电饭锅的自动开关S 按下，电饭锅处于别热状态，当感温铁氧体温度达到103℃时失去磁性，被吸铁块由弹簧弹开，使电饭锅进入保温状态。
某家用电饭锅内部电路简化示意图如图甲，某次使用该电饭锅在220V的电压下煮饭过程中，通过的电流随时间变化的图象如图乙。
（1）当锅内温度为100℃时，自动开关S与（选填“1”或“2”）连接，此时电饭锅处于（选填“加热“或“保温”）状态。
（2）该电饭锅此次工作30分钟消耗的电能为多少？（3）电阻R1与R2的阻值之比为多少？（4）若要使该电饭锅的加热功率提高到1100W，可以给电阻R1并联一个阻值为多大的电阻R3？14.（2019黄石，22）一般热水器由加热系统、测温系统和控水系统组成。
某台电热水器铭牌部分信息已经模糊，如表所示，其测温系统可以简化为如图a所示的电路，电源电压为9V恒定电源，R1为4Ω定值电阻，R2为热敏电阻，其阻值随温度变化的关系如图b所示。
（1）为估算电热水器的额定功率，关闭其它用电器，让热水器正常工作1分钟，观察电能表，如图c所示，转动了150转，消耗电能kW•h，则该电热水器的额定功率是W。
（2）若已装满水的水箱温度显示75℃时突然停电，但不停水。
现有4人要洗浴，正值秋冬季节，需用40℃热水洗浴，通过控水系统将10℃冷水和水箱中热水进行调配，请问每人平均用水量是多少L？（不计热损失）（3）控温系统某时刻电压表示数为4V，此时水箱中水温是多少？15.（2019湘潭，32）如图1所示为某实验室的自动除湿器，除湿器中的压缩机是整个系统的核心，除湿器的动力，全部由压缩机来提供。
除湿器内部的电路结构由控制电路和工作电路两部分组成，简化后的电路图如图2所示。
控制电路中的电源电压U1＝12V，调控电咀R0的阻值范围为0～1000Ω，R为装在除湿器内的湿敏电阻，其阻值随相对湿度φ（空气中含有水蒸气的百分比，单位为：%RH）变化的图象如图2所示，L为磁控开关，当湿敏电阻R 的阻值发生变化时，控制电路中线圈的电流随之发生变化，当电流大于或等于20mA时，L 的两个磁性弹片相互吸合，工作电路的压缩机开始带动系统进行除湿。
工作电路两端电220V，R g为保护电阻，磁控开关L的线圈电阻不计。
问：（1）压缩机工作过程中内部的电动机主要把电能转化成能；当S接通时，可判断出图2中线圈上端P的磁极是极。
（2）由图3可知，湿敏电阻R的阻值随着相对湿度的增加而变；若实验室内部的相对湿度为60%RH，此时湿敏电阻R的阻值为Ω。
（3）因实验室內有较敏感的器件，要求相对湿度控制在45%RH以内，则调控电阻R0的阻值不能超过多少？（4）若除湿过程中工作电路的总功率为1100W，工作电路的电流为多少？已知保护电阻R g ＝2Ω，如果除湿器工作时磁控开关L的磁性弹片有一半的时间是闭合的，则1h内R g消耗的电能是多少？16.（2019攀枝花，33）某科技小组探究如图甲所示电路中的滑动变阻器R的电功率P与电流表A的示数I之间的变化关系，得到P与I之间的关系如图乙所示。
图甲中R0为定值电阻，电源电压不变。
求：（1）滑动变阻器R消耗的最大功率为多少；（2）滑动变阻器R的阻值为多大时，滑动变阻器R消耗的功率最大；（3）滑动变阻器R两端电压U R与电流表示数I的关系式。
17.（2019安顺，18）如图甲所示的电路，电源电压保持不变。
小灯泡L标有“4V 1.6W“的字样，滑动变阻器R1的最大阻值为20Ω，定值电阻R2＝20Ω，电流表的量程为0～0.6A，电压表的量程为0～3V．求：（1）小灯泡正工作时的电阻是多少？（2）只闭合开关S、S2和S3移动滑动变阻器R1的滑片P使电流表示数为0.5A时，R2消耗的电功率为1.25W．此时滑动变阻器R1接入电路中的阻值是多少？（3）只闭合开关S和S1，移动滑动变阻器R1的滑片P，小灯泡L的I﹣U图象如图乙所示，在保证各元件安全工作的情况下，滑动变阻器R1允许的取值范围是多少？18.（2019北部湾，30）图甲是温度自动报警器。
