电铃控制器说明书

篇一：电铃使用 说明书

1、概述

目前在皮带运输巷和提升运输巷使用的信号装置大致有两类，一类是传统的隔爆型电磁式电铃；另一类是组合式声光信号电铃，其中有一些具有单工对讲功能。后者在技术和功能上都有了较大发展，但要实现多水平信号区分、二级传送、安全灯自动转换等功能仍需要增设大量电缆及隔爆型三通、四通等，投资大、故障率高。针对目前这种状况，我们研制生产了KXT23型数显通信声光信号装置。

该产品结构上为隔爆兼本安型设计，采用单片微控制器及调制解调技术，仅需一条四芯信号电缆，即能实现发出声、光信号、单工对讲、自动区分多水平、二级传送、红绿灯转换等功能。技术领先、设计合理、一机多用。可应用于皮带机巷和轨道运输巷，是目前声光信号装置中理想的更新换代产品。

2、主要技术参数

3、主要功能

3.1、发出声光信号、数显打点数功能

在等机状态下，按下信号装置的“信号按钮”，联线上的各装置，均发出声光信号，并数字显示打点数（二级传送除外）。

3.2、自动实现二级传送功能

将车房内的信号装置，设置为二级传送状态（将DTP2开关中“1”拨到数字侧，“2”拨到ON侧），井口发出打点信号时，车房及其它水平相应发出声光信号，并显示打点数；当其它水平打点时，车房内的信号装置，只有灯光及数字显示，而不发出打点声，也无127V电压输出，无须使用双联按钮，自动实现二级传送。

3.3、对讲呼叫功能

在待机状态下，可实现单工对讲及呼叫功能。按下信号装置对讲按钮，联线 【推荐】电铃控制器说明书-范文模板

的所有信号装置均能听到讲话及呼叫，松开对讲按钮，信号装置均处于接收状态。

注：在绞车运行时，应禁止对讲呼叫，以免影响司机操作。

KG20L系列全自动打铃仪

KG20L系列微电脑自动打铃仪，适用于交流50Hz（或60Hz），额定控制电源电压至220V的自动控制电路中，广泛应用于学校及企事业单位的自动打铃控制。产品符合：GB/T 14048.5标准。

□ 周围空气温度：-25℃+60；□ 海拔高度：不超过2000m；□ 湿度：安装地点的空气相对湿度在最高温度为+50℃时不超过50%；在较低的温度下可允 许有较高的相对湿度，由于温度变化发生在产品上的凝露应采取特殊的措施；□ 污染等级： 3；□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及严重存在导电尘埃 的地方；□ 在有防雨雪设备及没有充满水蒸气的地方；□ 在无显著摇动、冲击和振动的地方；□ 电源电压变化范围：85%~110%额定电压；□ 安装类别：Ⅱ；□ 防护等级：IP20。~℃正常工作条件和安装条件

主要技术数据产品概述选型指南

打铃仪特征型号LKG

产品型号

微电脑自动打铃仪20

设计序号

20:20次打铃

微电脑时控开关额定工作电压

AC220VAC220V

120额定控制电源电压

约定发热电流

额定工作电流

时控范围

计时误差

机械寿命

电寿命

安装方式AC 220V 50Hz

20A

AC-15 220V 10A

1分钟~168小时

≤2秒/天

≥3万次

≥1万次

装置式表1

项目

静放电耐受能力

辐射电磁场耐受能力

快速瞬变耐受能力

浪涌（冲击）耐受能力严酷等级

±8X（1±10%）kv（空气放电）

试验电场强度10X（1±10%）V/m

对电源线2kV，持续时间1min

开路试验电压2X（1±10%）kV

功能简介本产品的面板设有“校时”、“校分”、“校星期”按键，可相应调节小时（h）、分钟（min）星期(week)；有电源指示，工作指示，可手动或自动控制时控开关。定时设置□ 本产品所有设置只有在取消键盘锁定功能后才能进行。按“取消/恢复”键四次可取消键盘锁定功能，使“ ”消隐。□ 先检查时钟显示是否与当前时间一致。如需重新校准，分别按“校时”“校分”“校星期”键，将时钟调到当前准确时间。□ 按一下“定时”键，显示屏左下方出现“01 On”字样（表示第一组打铃时间）。初始状态下打铃时间显示为“= : = =”图样 。 按一下“取消/恢复”键，打铃时间显示为“0：00”图样。然后按“校星期”键，选择工作模式（见表2），按“校时”键和“校分”键， 输入第一组所需开启的时间。□ 如果此次打铃时间需执行双铃程序（即在指定时间间隔之后自动进行第二次打铃），则调好时间后再按一下“双铃”（自动/手动）键， 显示屏右上方出现双铃符号即可。□ 继续按动“定时”键，显示屏左下方将依次显示“02 ON 、03 ON ……19 ON 、20 On”字样，参考步骤3

【推荐】电铃控制器说明书-范文模板

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！

== 本文为word格式，下载后可方便编辑和修改！ ==

电铃控制器说明书

篇一：电铃使用 说明书

1、概述

目前在皮带运输巷和提升运输巷使用的信号装置大致有两类，一类是传统的隔爆型电磁式电铃；另一类是组合式声光信号电铃，其中有一些具有单工对讲功能。后者在技术和功能上都有了较大发展，但要实现多水平信号区分、二级传送、安全灯自动转换等功能仍需要增设大量电缆及隔爆型三通、四通等，投资大、故障率高。针对目前这种状况，我们研制生产了KXT23型数显通信声光信号装置。

该产品结构上为隔爆兼本安型设计，采用单片微控制器及调制解调技术，仅需一条四芯信号电缆，即能实现发出声、光信号、单工对讲、自动区分多水平、二级传送、红绿灯转换等功能。技术领先、设计合理、一机多用。可应用于皮带机巷和轨道运输巷，是目前声光信号装置中理想的更新换代产品。

2、主要技术参数

3、主要功能

3.1、发出声光信号、数显打点数功能

在等机状态下，按下信号装置的“信号按钮”，联线上的各装置，均发出声光信号，并数字显示打点数（二级传送除外）。

3.2、自动实现二级传送功能

将车房内的信号装置，设置为二级传送状态（将DTP2开关中“1”拨到数字侧，“2”拨到ON侧），井口发出打点信号时，车房及其它水平相应发出声光信号，并显示打点数；当其它水平打点时，车房内的信号装置，只有灯光及数字显示，而不发出打点声，也无127V电压输出，无须使用双联按钮，自动实现二级传送。

3.3、对讲呼叫功能

在待机状态下，可实现单工对讲及呼叫功能。按下信号装置对讲按钮，联线 【推荐】电铃控制器说明书-范文模板

的所有信号装置均能听到讲话及呼叫，松开对讲按钮，信号装置均处于接收状态。

注：在绞车运行时，应禁止对讲呼叫，以免影响司机操作。

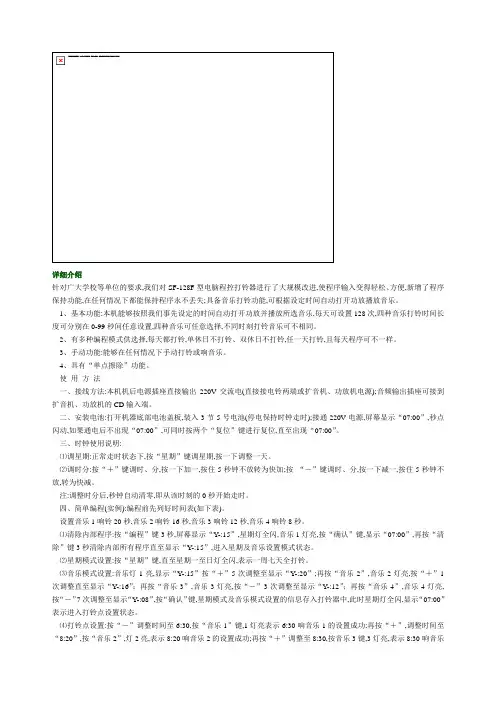

详细介绍

针对广大学校等单位的要求,我们对SF-128F型电脑程控打铃器进行了大规模改进,使程序输入变得轻松、方便,新增了程序保持功能,在任何情况下都能保持程序永不丢失;具备音乐打铃功能,可根据设定时间自动打开功放播放音乐。

1、基本功能:本机能够按照我们事先设定的时间自动打开功放并播放所选音乐,每天可设置128次,四种音乐打铃时间长度可分别在0-99秒间任意设置,四种音乐可任意选择,不同时刻打铃音乐可不相同。

2、有多种编程模式供选择,每天都打铃,单休日不打铃、双休日不打铃,任一天打铃,且每天程序可不一样。

3、手动功能:能够在任何情况下手动打铃或响音乐。

4、具有“单点擦除”功能。

使 用 方 法

一、接线方法:本机机后电源插座直接输出220V交流电(直接接电铃两端或扩音机、功放机电源);音频输出插座可接到扩音机、功放机的CD输入端。

二、安装电池:打开机器底部电池盖板,装入3节5号电池(停电保持时钟走时);接通220V电源,屏幕显示“07:00”,秒点闪动,如果通电后不出现“07:00”,可同时按两个“复位”键进行复位,直至出现“07:00”。

三、时钟使用说明:

⑴调星期:正常走时状态下,按“星期”键调星期,按一下调整一天。

⑵调时分:按“＋”键调时、分,按一下加一,按住5秒钟不放转为快加;按 “－”键调时、分,按一下减一,按住5秒钟不放,转为快减。

注:调整时分后,秒钟自动清零,即从该时刻的0秒开始走时。

四、简单编程(实例):编程前先列好时间表(如下表)。

设置音乐1响铃20秒,音乐2响铃16秒,音乐3响铃12秒,音乐4响铃8秒。

⑴清除内部程序:按“编程”键3秒,屏幕显示“Y-:15”,星期灯全闪,音乐1灯亮,按“确认”键,显示“07:00”,再按“清除”键3秒清除内部所有程序直至显示“Y-:15”,进入星期及音乐设置模式状态。
