生产实习报告

自动打铃器

学 号：

姓 名：

专 业：

指导教师：

2011年 12月13日

摘 要

自动打铃器可设定打铃的时间，性能可靠，外形美观，广泛使用于学校、机关、工厂、部队、医院、车站等单位，是自动化的工具。打铃最原始是由人来打铃，而随着科技的增长对打铃的准确性和实时性有着越来越高的要求了，对于人工打铃会因为人的主观原因造成许多的误差，而由电子控制代替人工控制即可以节省人力，而且电子没有人的疲劳感，对于一项重复工作电子没有人的厌恶感。

文章介绍了一种以8951单片机为核心片可编程可擦除只读存储器并带有数码LED显示时、分、秒和以指示灯做标志的按键校时自动打铃

关键词：打铃器、自动化、电子、单片机、存储器、数码管

一、 引言

单片机是一种集成在电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器CPU随机存储器RAM、只读存储器ROM、多种I/O口和中断系统、定时器/计时器等功能集成到一块硅片上构成的一个小而完善的计算机系统。用单片机控制的自动打铃器，充分发挥单片机体积小，价格便宜，功耗低可靠性好等特点。可用于学校作息，方便了广大师生。

二、 总体设计方案

1. 设计思路

利用单片机及定时器设计的一个时钟，在每次秒加1的计时过程中，都与规定的时间作比较，如果相等就进行开关电铃，不等则返回。

2. 总体设计框图

图1总体设计框图

三、设计原理分析

1.校时模式

按下K1（模式选择键），将模式选择为校时模式（模式指示灯黄灯亮），K2，K3，K4分别为时钟加1键，分钟加1键，秒钟加1键，K5无用。

89c51

按键

指示灯

电铃驱动电路 晶

振

数码管显示电路 复位 电源电路 2.定时模式

按下K1（模式选择键），将模式选择为定时模式（模式指示灯绿灯亮），K2为定时器组选择（本装置有24组定时器）键，K3，K4分别为定时器时钟加1键和定时器分钟加1键，K5为定时器状态选择键，每按K5一次，此组的定时器状态改变一次，并将此组数据存入内部存储器中。

3.工作模式

按下K1（模式选择键），将模式选择为工作模式（模式指示灯红灯亮），K2，K3，K4，K5无用。此模式为正常工作模式

4.锁存器74HC573相关介绍

74HC573是一种八进制三态非反转透明锁存器，是一种高性能硅门CMOS器件。输入是和标准 CMOS 输出兼容的；加上拉电阻，他们能和 LS/ALSTTL 输出兼容。 当锁存使能端LE为高时，这些器件的锁存对于数据是透明的（也就是说输出同步）。当锁存使能变低时，符合建立时间和保持时间的数据会被锁存。

×\u36755X出能直接接到 CMOS，NMOS 和 TTL 接口上

×\u25805X作电压范围：2.0V~6.0V

×\u20302X输入电流：1.0uA

×CMOS 器件的高噪声抵抗特性

5.89C51单片机相关介绍

89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh

Programmable and Erasable Read Only Memory）的低电压、高性能CMOS8位微处理器，俗称单片机。单片机的可擦除只读存储器可以反复擦除100次。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的89C51是一种高效微控制器，89C2051是它的一种精简版本。89C单片机为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。

P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/ 地址的低八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。 P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。

P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。

P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。

P3口也可作为AT89C51的一些特殊功能口，如下表所示：

P3.0 RXD（串行输入口）

P3.1 TXD（串行输出口）

P3.2 /INT0（外部中断0）

P3.3 /INT1（外部中断1）

P3.4 T0（记时器0外部输入）

P3.5 T1（记时器1外部输入）

P3.6 /WR（外部数据存储器写选通）

P3.7 /RD（外部数据存储器读选通）

P3口同时为闪烁编程和编程校验接收一些控制信号。

RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。

ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如想禁止ALE的输出可在SFR8EH地址上置0。此时， ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，置位无效。

/PSEN：外部程序存储器的选通信号。在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。

/EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。

XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。

XTAL2：来自反向振荡器的输出。

6.键盘、指示灯模块

利用5个按键控制打铃器的工作状态，K1选择模式，K2选择定时器组和时加1，K3分加1，K4秒加1，K5作为定时器状态存储按键，K1—K5分别接P0.3—P0.7，用红绿黄三个发光二极管做指示灯，分别接P0.0—P0.2，红灯代表正常工作模式，黄灯表示校时模式，绿灯表示定时模式。

图2 键盘、指示灯模块 7.时钟和复位模块

图3 时钟和复位模块

8.显示模块

根据设计要求系统设置了8个共阳LED，数码管显示电路使用74HC573为锁存器进行数码管动态显示功能。8个LED八段（a、b、c、d、e、f、g、dp），数码管分别显示：“时”—“分”—“秒”。因为该系统采用共阳极数码管，所以其公共端接高电平。

图4 显示模块 9.打铃模块

打铃电路（接P3.7）当前时间与程序设定时间相同时，P3.7端输出低电平，则打铃。每次响铃时间10s。

图5 打铃模块

10．总硬件图（附录）

四、程序部分

1.程序分为五部分

1.初始化程序，2.键值处理程序，3.中断程序，4.显示程序，5.计时程序

2.部分寄存器及按键说明

28H：扫描指针寄存器

20H--25H：显示缓存寄存器

R6：时钟寄存器

R5：分钟寄存器

R4：秒钟寄存器

K1：模式选择键

K2：时加1（定时器组加1）键

K3：分加1（定时器时加1）键

K4：秒加1（定时器分加1）键

K5：定时器状态改变既存储键

3.程序流程图

图6 总体软件流程图

定时器溢出中断

计时程序

比较打铃程序

中断程序

显示 校时 通电 A 置校小时标志

显 示

K1有按键否

K2有按键否

小时加1

24小时到否

清小时单元 N

N Y

Y

图7 校时及显示流程图

五、实习实践

1.实际硬件图

置较分标志

显 示

K1有按键否

K3有按键否

分值加1

是60分

清分单元 时分值送显示缓存区

显 示

K1有按键否

启动定时器进入工作状态

显 示 A

N

N N

Y

合集下载

打铃器说明书1

打铃器说明书1

智能音乐播放系统

- １ - ※系统概述：

MP3智能音乐播放系统：采用世界最先进的微电脑控制、MP3、FLASH录音技术。将广播自动播放、音源选播、录音下载/音频和麦克风录音存储等先进功能综合为一体。高标准的产品定位，多功能的超前设计，成为广播设备的典范之精品，达到国内领先水平。广泛适用于校园自动广播音乐打铃、外语广播教学听力考试系统。

※综合功能：

MP3自动广播、智能分区广播、日常教学广播、消防紧急广播、背景音乐播放、外语教学及听力考试广播功能。

※、系统特点：

1、MP3存储：

本系统采用SAMSUNG FLASH为存储方式，音质清晰、优美、内存容量有32、64M、128M、256M、512M，从60分钟---16小时，可满足各种用户广播需求。

2、编程播放：

具有自动广播功能、每天可达99次设定编程播放，对播放内容和播出时间、次数及循环设定多遍播放并任意编程控制，实现无人直守。每一次编程时间设定可达几十首歌曲进行播放输入。对某些需要准点播放的内容拥有优先权。

3、功放管理：

在每次执行定时播放程序时会自动提前5秒钟将功放电源打开，避免功放机开机因启动及预热延时而影响正常播放。（智能化的设计起到了节能和科学化管理功放开关）

4、中文菜单显示：

MP3自动广播系统采用中文式菜单液晶显示，引导式菜单进入，让操作者对各项功能信息一目了然，上下翻页及功能设定简洁方便，简单明朗易学易用。

5、程序设定：

用户可根据不同的作息时间、内容进行编程设定，达到任意选择和调整作息时间，满足各广播单位对广播作息的选择需求。

6、MP3下载存录音源：

用户可直接从电脑上下载或自行录制需要的乐曲到系统内，再进行编程播放。

7、音频及麦克存录音源：

本系统可直接从各种媒体（VCD、CD、卡座等）线路和麦克风两种方式录音输入存储音源音乐曲目。

8、时钟显示：

本系统具有日常时钟功能：本机采用专用实时时钟模块，走时准确，停电正常计时，标准时间及工作程序不会丢失、错乱。对年、月、日及时间显示，起到了对操作使用者及时了解当前时间和下一曲将播放的时间显示功能。

DSK-40(KG3022D)打铃控制器说明书

DSK-40(KG3022D)打铃控制器说明书

DSK-40(KG3022D)微电脑打铃控制器

一、功能和用途

本产品能根据用户设定的时间，可以用做工厂、学校、机关自动打铃控制。如果配相应的语言片，还可以作为家庭、机关里日程安排的语音提示，实现自动、及时准确的警示作用。

二、特点

1、可直接控制电铃（打铃器触点容量10A阻性）；

2、每天走时误差及打铃误差小于0.5秒；

3、每天可设20级打铃，最多可实现40次打铃；

4、液晶显示、中文界面、安装方便；

5、打铃时间可按天或周循环。

6、打铃延迟时间1秒～99秒可调；

7、打铃间隔时间1分～99分可调；

8、具有“单铃”、“双铃”双重功能；

9、具有手动打铃功能。

三、定时打铃设置

1、调时钟： 按住“时钟”键不入的同时再依次按“校星期”键、“校时”键、“校分”键，分别将以上时间参数按标准进行调整即可。

2、打铃时间参数设置：

2.1、打铃时间设置：

按动“定时”键，液晶显示屏则显示“1开”（第一组可铃设置提示），可按所需时间参数分别按动“校时”、“校分”键进行设置，如时间参数设置完毕后，再对所需星期参数进行设置。

2.2、星期参数设置：

按动“校星期”键则有如下几种情况供选择：

①单日设定：（一或二或三……或日）

②一三五

③二四六

④六日

⑤一二三

⑥四五六

⑦一二三四五

⑧一二三四五六

⑨一二三四五六日

如需打铃器一星期七日均工作，则可选第⑨种情况，其它依次类推。如需重新设置可按动“取消恢复”键使所设的开启时间显示“”

2.3、单铃/双铃设置

单铃功能——只执行该组时间设定的一次打铃；

双铃功能——可在该组时间间隔时间之后进行第二次打铃； 待每组打铃时间以及星期参数设置完毕后，如需设置“双铃”功能可按动“单铃/双铃”键，使液晶显示屏出现双铃符合即可：如不设置，则默认为单铃情况，继续按动“定时”键则出出“2开”、“3开”……“20开”设置相应参数可参考2.1、2.2、2.3进行，如对某组不需设置，则可按动“取消/恢复”键使显示屏出现“”即可。

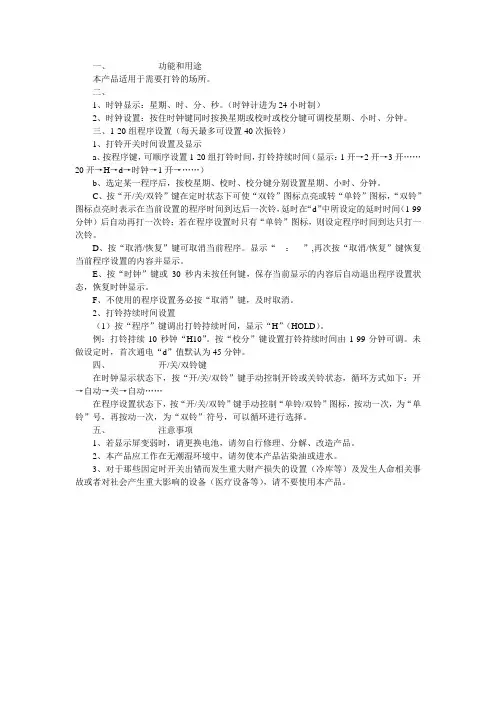

TB408L微电脑打铃器使用说明
