打铃仪调整说明书

智能音乐播放系统

- １ - ※系统概述：

MP3智能音乐播放系统：采用世界最先进的微电脑控制、MP3、FLASH录音技术。将广播自动播放、音源选播、录音下载/音频和麦克风录音存储等先进功能综合为一体。高标准的产品定位，多功能的超前设计，成为广播设备的典范之精品，达到国内领先水平。广泛适用于校园自动广播音乐打铃、外语广播教学听力考试系统。

※综合功能：

MP3自动广播、智能分区广播、日常教学广播、消防紧急广播、背景音乐播放、外语教学及听力考试广播功能。

※、系统特点：

1、MP3存储：

本系统采用SAMSUNG FLASH为存储方式，音质清晰、优美、内存容量有32、64M、128M、256M、512M，从60分钟---16小时，可满足各种用户广播需求。

2、编程播放：

具有自动广播功能、每天可达99次设定编程播放，对播放内容和播出时间、次数及循环设定多遍播放并任意编程控制，实现无人直守。每一次编程时间设定可达几十首歌曲进行播放输入。对某些需要准点播放的内容拥有优先权。

3、功放管理：

在每次执行定时播放程序时会自动提前5秒钟将功放电源打开，避免功放机开机因启动及预热延时而影响正常播放。（智能化的设计起到了节能和科学化管理功放开关）

4、中文菜单显示：

MP3自动广播系统采用中文式菜单液晶显示，引导式菜单进入，让操作者对各项功能信息一目了然，上下翻页及功能设定简洁方便，简单明朗易学易用。

5、程序设定：

用户可根据不同的作息时间、内容进行编程设定，达到任意选择和调整作息时间，满足各广播单位对广播作息的选择需求。

6、MP3下载存录音源：

用户可直接从电脑上下载或自行录制需要的乐曲到系统内，再进行编程播放。

7、音频及麦克存录音源：

本系统可直接从各种媒体（VCD、CD、卡座等）线路和麦克风两种方式录音输入存储音源音乐曲目。

8、时钟显示：

本系统具有日常时钟功能：本机采用专用实时时钟模块，走时准确，停电正常计时，标准时间及工作程序不会丢失、错乱。对年、月、日及时间显示，起到了对操作使用者及时了解当前时间和下一曲将播放的时间显示功能。

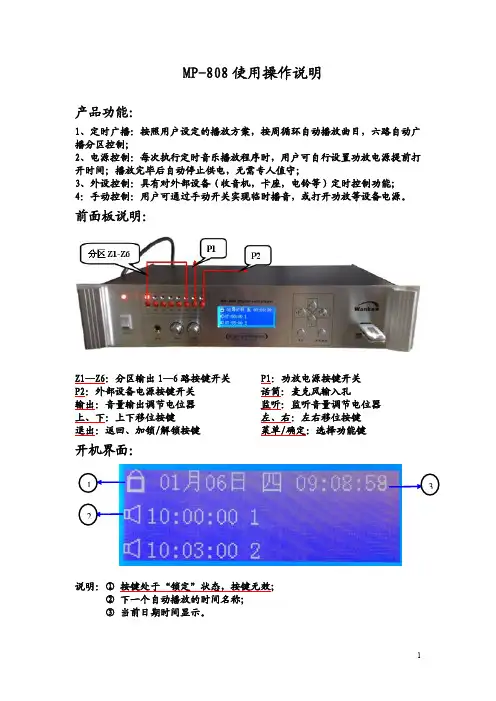

1 MP-808使用操作说明

产品功能：

1、定时广播：按照用户设定的播放方案，按周循环自动播放曲目，六路自动广

播分区控制；

2、电源控制：每次执行定时音乐播放程序时，用户可自行设置功放电源提前打

开时间；播放完毕后自动停止供电，无需专人值守；

3、外设控制：具有对外部设备（收音机，卡座，电铃等）定时控制功能；

4：手动控制：用户可通过手动开关实现临时播音，或打开功放等设备电源。

前面板说明：

Z1--Z6：分区输出1--6路按键开关 P1：功放电源按键开关

P2：外部设备电源按键开关 话筒：麦克风输入孔 输出：音量输出调节电位器 监听：监听音量调节电位器 上、下：上下移位按键 左、右：左右移位按键 退出：返回、加锁/解锁按键 菜单/确定：选择功能键

开机界面：

说明：① 按键处于“锁定”状态，按键无效；

② 下一个自动播放的时间名称；

③ 当前日期时间显示。

1 3

2

2加锁/解锁：

解锁：退出键--按住“退出”键3秒左右，可以解锁；

加锁：退出键--按住“退出”键2秒左右，屏幕自动锁定。

在开机界面 按“左、右”键可以打开、关闭外部线路输入1、2

按“上、下”键进入音量调节，按“左、右”键调节音量大小

按“菜单/确定”键,进入主菜单

主菜单界面：

有四个子菜单可供选择；

1、手动播放：

3 选择一个播放模式，按确定键进入曲目菜单

手动打开功放电源及要播放节目的分区，选择要播放的曲目（“上、下”键

是上一首下一首；“左、右”键是翻页，上一页下一页）；按“确定”键播放歌曲，播放曲目时，按“左、右”键可调节音量大小，按“确定”键有暂停/继续

播放节目的功能。

注：1、手动播放曲目的时候，60秒内无人操作，按键会自动锁定，按住“退

出”键3秒左右可解锁。

2、手动/自动播放曲目时插入话筒讲话时，可以设置麦克风讲话时暂停播放节目，讲话结束后继续播放节目，也可讲话时仍播放节目。

单曲播放：选择单一曲目，播放完自动退出；

宏工电气有限公司

NKG-4时控开关使用说明书

1 用途及适用范围

NKG-4时控开关，主要用于交流50Hz，额定控制电源电压至380V及以下和直流电源24V及以下的电路中作为时间控制元件，按预定的程序接通或断开电路之用。本产品特别适用于公司或学校打铃、灌溉、自动投食系统控制。

产品符合GB 14048.5、IEC 60947-5-1标准的要求。

2 主要技术参数

2.1 额定控制电源电压：50Hz AC220V/DC24V。

2.2 额定绝缘电压：AC220V。

2.3 约定发热电流：16A。

2.4 控制电路使用类别：交流AC-15.

2.5 额定工作电流（Ie）：AC-15.220V 3A。

2.6 计时误差：≤1秒/天。

2.7 设置组数：40组。

2.8 动作范围：1秒～99秒。

2.9 工作温度范围：-10°～+60°。

2.10 电寿命：≥1万次。

2.11 安装方式：装置式、导轨式。

3 外形及安装尺寸和接线方式

3.1 外形尺寸及安装尺寸：见图1。

a) NKG-4 外形尺寸 b) NKG-4 安装尺寸

图1 NKG-4外形尺寸及安装尺寸

3.2 接线方式

3.2.1 直接控制方式

被控制的电器是单相供电，工作电流不超过本开关的额定值，可采用直接控制方式，接线方式如图2所示；对于电流较大的负载，请采用交流接触器扩容控制方式。

3.2.2 单相扩容方式

被控制的电器是单相供电，工作电流超过本开关的额定值，请采用交流接触器扩容控制方式，如图3所示。

3.2.3 三相工作方式

被控制的电器三相供电，需要外接交流接触器，控制接触器的线圈电压AC220V 50Hz，接线方式如图4所示；控制接触器的线圈电压AC380V 50Hz，接线方式如图5所示。

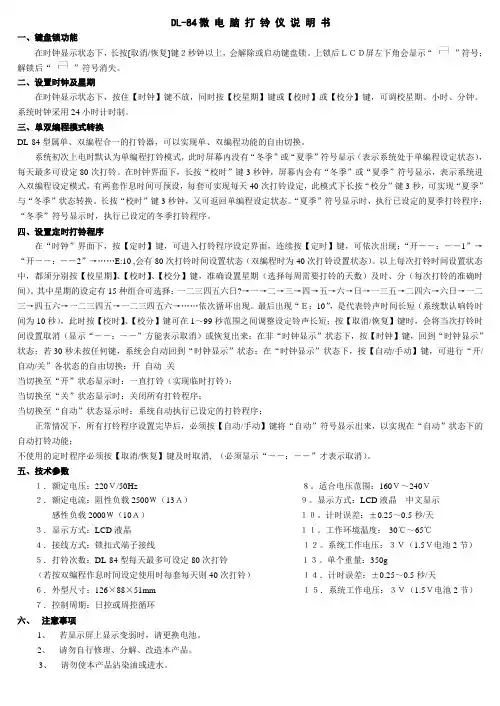

DL-84微 电 脑 打 铃 仪 说 明 书

一、键盘锁功能

在时钟显示状态下，长按[取消/恢复]键２秒钟以上，会解除或启动键盘锁。上锁后ＬＣＤ屏左下角会显示“”符号；解锁后“”符号消失。

二、设置时钟及星期

在时钟显示状态下，按住【时钟】键不放，同时按【校星期】键或【校时】或【校分】键，可调校星期、小时、分钟。系统时钟采用24小时计时制。

三、单双编程模式转换

DL-84型属单、双编程合一的打铃器，可以实现单、双编程功能的自由切换。

系统初次上电时默认为单编程打铃模式，此时屏幕内没有“冬季”或“夏季”符号显示（表示系统处于单编程设定状态），每天最多可设定80次打铃。在时钟界面下，长按“校时”键3秒钟，屏幕内会有“冬季”或“夏季”符号显示，表示系统进入双编程设定模式，有两套作息时间可预设，每套可实现每天40次打铃设定，此模式下长按“校分”键3秒，可实现“夏季”与“冬季”状态转换。长按“校时”键3秒钟，又可返回单编程设定状态。“夏季”符号显示时，执行已设定的夏季打铃程序；“冬季”符号显示时，执行已设定的冬季打铃程序。

四、设置定时打铃程序

在“时钟”界面下，按【定时】键，可进入打铃程序设定界面，连续按【定时】键，可依次出现：“开――：――1”→“开――：――2”→„„E:10 ,会有80次打铃时间设置状态（双编程时为40次打铃设置状态）。以上每次打铃时间设置状态中，都须分别按【校星期】、【校时】、【校分】键，准确设置星期（选择每周需要打铃的天数）及时、分（每次打铃的准确时间）。其中星期的设定有15种组合可选择：一二三四五六日?→一→二→三→四→五→六→日→一三五→二四六→六日→一二三→四五六→一二三四五→一二三四五六→„„依次循环出现。最后出现“Ｅ：10”，是代表铃声时间长短（系统默认响铃时间为10秒），此时按【校时】、【校分】键可在1～99秒范围之间调整设定铃声长短；按【取消/恢复】键时，会将当次打铃时间设置取消（显示“――：――”方能表示取消）或恢复出来；在非“时钟显示”状态下，按【时钟】键，回到“时钟显示”状态；若30秒未按任何键，系统会自动回到“时钟显示”状态；在“时钟显示”状态下，按【自动/手动】键，可进行“开/自动/关”各状态的自由切换：开 自动 关
