华中世纪星数控车床的操作面板简介
华中世纪星车削数控装置的操作面板如图1-1所示。
图1-1 华中世纪星操作面板
1. 软件操作面板
华中世纪星HNC-21T的软件操作界面如图1-3所示。其界面由如下几个部分组成：
①图形显示窗口。可以根据需要，用功能键F9设置窗口的显示内容。
②菜单命令条。通过菜单命令条中的功能键F1～F10来完成系统功能的操作。
③运行程序索引。自动加工中的程序名和当前程序段行号。
④选定坐标系下的坐标值。坐标系可在机床坐标系/工件坐标系/相对坐标系之间切换；显示值可在指令位置/实际位置/剩余进给/跟踪误差/负载电流/补偿值之间切换。
⑤工件坐标零点。工件坐标系零点在机床坐标系下的坐标。
⑥辅助功能。自动加工中的M、S、T代码。
⑦当前加工程序行。当前正在或将要加工的程序段。
⑧当前加工方式、系统运行状态及当前时间。系统工作方式根据机床控制面板上相应按键的状态可在自动运行、单段运行、手动、增量、回零、急停、复位等之间切换；系统工作状态在“运行正常”和“出错”之间切换；系统时钟显示当前系统时间。
⑨机床坐标、剩余进给。机床坐标显示刀具当前位置在机床坐标系下的坐标；剩余进给指当前程序段的终点与实际位置之差。
⑩直径/半径编程、公制/英制编程、每分进给/每转进给、快速修调、进给修调、主轴修调。
图1-3 华中世纪星HNC-21T软件操作界面
操作界面中最重要的一块是菜单命令条。系统功能的操作主要通过菜单命令条中的功能键F1～F10来完成。由于每个功能包括不同的操作，菜单采用层次结构，即在主菜单下选择一个菜单项后，数控装置会显示该功能下的子菜单，用户可根据该子菜单的内容选择所需的操作，如图1-4所示。当要返回主菜单时，按子菜单下的F10键即可。
图1-4 菜单层次
2. 机床控制面板
机床手动操作主要由机床控制面板完成，机床控制面板如图1-5所示。
图1-5 机床控制面板
数控机床操作面板图文详解(总63页)
本页仅作为文档封面，使用时可以删除
This document is for reference only-rar21year.March
数 控 车 床 编 程 和 操 作
（一） 熟悉机床操作面板
图－1 GSK980T面板
1．方式选择EDIT:用于直接通过操作面板输入数控程序和编辑程序。
AUTO：进入自动加工模式。 MDI：手动数据输入。
REF:回参考点。 HNDL:手摇脉冲方式。
JOG：手动方式，手动连续移动台面或者刀具。
置光标于按钮上，点击鼠标左键，选择模式。
2．数控程序运行控制开关 单程序段 机床锁住 辅助功能锁定 空运行
程序回零 手轮X轴选择 手轮Z轴选择
3．机床主轴手动控制开关 手动开机床主轴正转 手动关机床主轴 手动开机床主轴反转
4．辅助功能按钮
冷却液
润滑液 换刀具
5．手轮进给量控制按钮 选择手动台面时每一步的距离：毫米、毫米、毫米、1毫米。置光标于旋钮上，点击鼠标左键选择。
6．程序运行控制开关
循环停止 循环启动
MST选择停止
7．系统控制开关 NC启动
NC停止
8．手动移动机床台面按钮
选择移动轴,正方向移动按钮,负方向移动按钮。快速进给
9．升降速按钮主轴升降速/快速进给升降速/进给升降速
10紧急停止按钮
（12）手轮
（二）熟悉GSK980T数控系统的输入面板
图－1 GSK980T输入面板
1.按键介绍
（1）数字键 （2）字母键
数字/字母键用于输入数据到输入区域（如下图所示），系统自动判别取字母还是取数字。
1 ．方式选择 熟悉机床操作面板
图 3.1 － 1 GSK980T 面板
EDIT:用于 直接通过操作 面板输入数控 程序和 编辑 程 序。
AUTO ：进
入自动加工模式
数据输入
考点
P八、、 MDI ：手动
REF: 回 参 HNDL: 手
摇脉冲方式。
JOG:手动
方式，手动连续移动台面或 者刀具。 置光标于按钮 上，点击鼠标左键， 选择模 式。
2．数控程序运行控制开关
单程序段机床锁住
辅助功能锁
空运行 程序回零
手轮 X 轴选
择 轴选择 手轮 Z
3．机床主轴手动控制开关
床主轴正转
手动关机床主轴
手动开机床 手动开机 主轴反转
4．辅助功能按钮
冷却液
fanuc 0i数控车床操作面板
实现数控机床回零（或回参考点）操作
一、开机、数控仿真系统进入

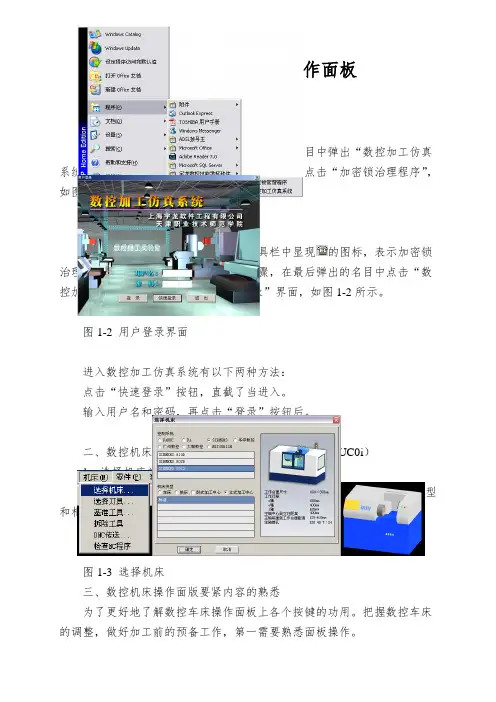

鼠标左键点击“开始”按钮，在“程序”名目中弹出“数控加工仿真系统”的子名目，在接着弹出的再下级子名目中点击“加密锁治理程序”，如图1-1所示。
图1-1 进入数控加工仿真系统界面
加密锁程序启动后，屏幕右下方工具栏中显现的图标，表示加密锁治理程序启动成功。现在重复上面的步骤，在最后弹出的名目中点击“数控加工仿真系统”，系统弹出“用户登录”界面，如图1-2所示。
图1-2 用户登录界面
进入数控加工仿真系统有以下两种方法：
点击“快速登录”按钮，直截了当进入。
输入用户名和密码，再点击“登录”按钮后。
二、数控机床（车床或铣床）与系统的选择（FANUC0i）
1．选择机床类型
打开菜单“机床/选择机床…”，在选择机床对话框中选择操纵系统类型和相应的机床并按确定按钮，现在界面如图1-3所示。
图1-3 选择机床
三、数控机床操作面版要紧内容的熟悉
为了更好地了解数控车床操作面板上各个按键的功用。把握数控车床的调整，做好加工前的预备工作，第一需要熟悉面板操作。 1．FANUC 0I MDI键盘操作讲明
图1-4 FANUC 0I MDI键盘
1）MDI键盘讲明
图1-4所示为FANUC0I系统的MDI键盘（右半部分）和CRT界面（左半部分）。MDI键盘用于程序编辑、参数输入等功能。MDI键盘上各个键的功能列于表1-1。
表1-1 MDI键盘讲明
MDI软键 功能
软键实现左侧CRT中显示内容的向上翻页；软键实现左侧CRT显示内容的向下翻页。
移动CRT中的光标位置。软键实现光标的向上移动；软键实现光标的向下移动；软键实现光标的向左移动；软键实现光标的向右移动。
实现字符的输入，点击键后再点击字符键，将输入右下角的字符。例如：点击将在CRT的光标所处位置输入“O”字符，点击软键后再点击将在光标所处位置处输入P字符；软键中的“EOB”将输入“；”号表示换行终止。
