铁塔组立检查记录表怎么填写

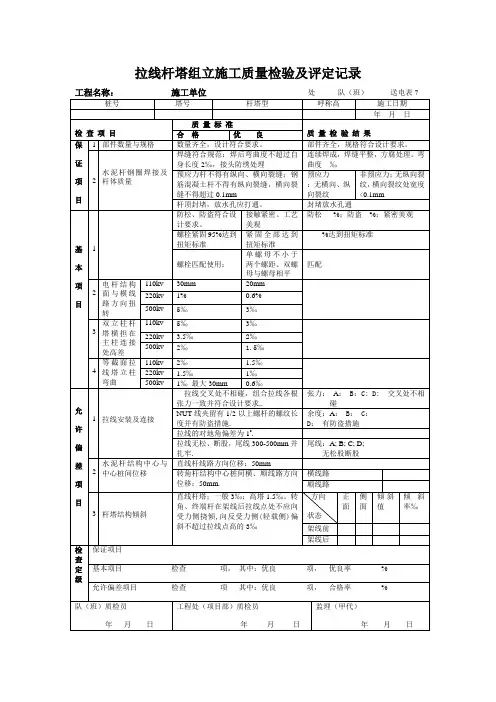

拉线杆塔组立施工质量检验及评定记录

工程名称： 施工单位 处 队（班） 送电表7

桩号 塔号 杆塔型 呼称高 施工日期

年 月 日

检 查 项 目 质 量 标 准

质 量 检 验 结 果 合 格 优 良

保

证

项

目 1 部件数量与规格 数量齐全，设计符合要求。 部件齐全，规格符合设计要求。

2

水泥杆钢圈焊接及杆体质量 焊缝符合规范：焊后弯曲度不超过自身长度2‰，接头防绣处理 连续焊成，焊缝平整，方腐处理。弯曲度 ‰

预应力杆不得有纵向、横向裂缝；钢筋混凝土杆不得有纵向裂缝，横向裂缝不得超过0.1mm 预应力

：无横向、纵向裂纹 非预应力；无纵向裂纹，横向裂纹处宽度<0.1mm

杆顶封堵，放水孔应打通。 封堵放水孔通

基

本

项

目

1 防松、防盗符合设计要求。 接触紧密、工艺美观 防松 %；防盗 %；紧密美观

螺栓紧固95%达到扭矩标准 紧固全部达到扭矩标准 %达到扭矩标准

螺栓匹配使用： 单螺母不小于两个螺距、双螺母与螺母相平 匹配

2 电杆结构面与横线路方向扭转 110kv 30mm 20mm

220kv 1% 0.6%

500kv 5‰ 3‰

3 双立柱杆塔横担在主柱连接处高差 110kv 5‰ 3‰

220kv 3.5‰ 2‰

500kv 2‰ 1.5‰

4 等截面拉线塔立柱弯曲 110kv 2‰ 1.5‰

220kv 1.5‰ 1‰

500kv 1‰ 最大30mm 0.6‰

允

许

偏

差

项

目

1

拉线安装及连接 拉线交叉处不相碰，组合拉线各根张力一致并符合设计要求.. 张力： A： B：C: D: 交叉处不相碰

NUT线夹留有1/2以上螺杆的螺纹长度并有防盗措施. 余度：A： B： C：

D： 有防盗措施

拉线的对地角偏差为1o.

铁塔安装工程质量现场检查记录表

基站： 塔型及塔高： 施工单位：

流程 序号 项目内容及要求 检查记录 备注

施工单位 监理（建设）

构件进场质量检查

1 施工单位应交验原材料的合格证明文件及复检报告和工厂的塔件加工、焊接、防腐分项工程的检查记录

2 现场量测：主材及其他构件的选材应符合设计要求

3 构件加工质量的各要素应符合规范要求

4 立柱及其他构件应采用整条材料

5 构件弯曲：整体弯曲：L/1000且≤5.0

局部弯曲：l/750且≤3.0 L：构件长度

l:被测长度

6 构件焊接外观均匀过渡平滑、焊渣及飞溅物清理干净，其余质量要求按规范检查。

7 热度锌质量：表面应平滑、无滴瘤，粗糙和锌刺、无残留物，有漏渡面时，应符合规范要求。

厚度：件厚≤5.0为65微米；件厚≥5.0为 86微米 设计有要求时，按要求执行

安装质量检查 8 螺栓安装 塔柱、斜杆、横杆螺栓穿孔率应为100%

塔脚用双母锁紧且做防腐处理；其余双母按设计

螺栓规格等级应符合设计、穿向一致、外漏丝扣2扣以上；禁锢力钜满足设计规范 双螺母时允许平扣

9 铁塔结构形式及截面、高度尺寸符合设计和规范

10 构件安装应顺利就位，禁止强行安装。并且整塔不缺件

11 构件运输变形及涂层脱落，应矫正和修补合格后安装

12 现场不得电焊塔件和火割孔

13 法兰盘安装接触面贴合率为75%；节点板贴合面的贴合率为90%

14 钢平台及天支安装应牢固、挂高、方位应符合设计和甲方要求；抱杆垂直度≤1%

15 爬梯、馈线架及过桥应符合设计，与塔体牢固连接。过桥与塔连接低于与馈口连接端

16 避雷接地安装应符合设计要求，焊接符合规范。

17 塔身垂直倾斜： 角钢塔和三管塔、整塔：≤H/1500 H为整塔高,

示范表格：现浇铁塔基础（含插入式）检查及评定记录表

表格填写说明

1.本表依据2016版评定规程编制，表头名称由“评级记录”改为“评定记录”。

2.考虑到塔号需要后续手写，所以留出较大的表格空间。单元格里内容较多不够写的，尽可能放到备注栏，然后在原表格里填写“见备注栏”。当备注栏内容较多，适当调整上下页边距。

3.底板断面尺寸、立柱断面尺寸为方形时，用“边长×边长”表示，如“4200×4200”；当为圆柱体时，用“Φ直径”，如“Φ1200”。

4.施工日期为单元工程（回填土）最后完成日期，检查日期为施工项目部自检日期。

5.施工基面”填写设计要求的各基础腿施工基面与基准面（一般为中心桩高程）之间的高差；低于基准面为“-”、高于基准面为“+”。

6.“混凝土强度”栏：质量标准栏内设计值填写“C**”，检查结果栏内试块强度、试块报告编号，若该基有多组试块时，填写试块强度最小值和试块报告编号(非报告单序号)，其它试块报告编号填写备注栏内。

7.“基础型号”：若同一基基础四个腿基础型相同，则填写统一的基础型，若四个腿基础型不一样，应按照设计分别填写A、B、C、D基础型。如：A:Xk-Z1200L12，B: Xk-Z1200L07，C:Xk-Z1200L02，D: Xk-Z1200L07。如果三个腿一样，则分别合并，比如ABD：Xk-Z1200L02，C： Xk-Z1200L07。尽可能节省表格空间，简洁美观。

8.“立柱断面尺寸”栏：若同一基基础四只立柱断面尺寸设计值相同，则质量标准栏填写该立柱断面尺寸设计值，否则，各种立柱断面尺寸设计值应分别填写，如：A、B：1400×1400；C、D1200×1200；检查结果栏填写各立柱断面尺寸实测值。

9.“钢筋保护层厚度”栏：检查结果栏填写偏差值（但隐蔽记录、自检记录、复检记录应填写实测值，评定记录数值依据复检记录而来，两者某些数据表达方式不一样，但要能对得上），如：-2，+3等，保留正、负号（参照直流特高压工程档案要求）。 10.记录表下部的签字栏中监理为监理工程师，专职质检员为项目部专职质检员，施工负责人为分部分项工程的施工负责人。原则上，专职质检员、施工负责人和检查人中的任何两者均不应为同一人。记录表签字栏，签字人必须亲笔签名，不可用私章代替。

国电安运 [1998] 483号

页脚内容

自立式铁塔组立检查及评级记录

线塔1

桩

号 G100 塔

号 塔

型 ZM1 呼称高 18．0 m 施工日期 2009 年 3月7日

塔全高 32 m 检查日期 2009 年3 月12 日

序号 检查(检验)

项 目 性

质 质量标准(允许偏差)

检 查 结 果 评级

合 格 优 良

1 部件规格、数量 关键 符合设计要求 符合设计要求 优良

2 节点间主材弯曲 关键 1 / 750 1 / 800 ≤1 / 800 优良

3 转角塔、终端塔顶部向受力反方向侧倾斜 关键 大于0，并符合设计要求 60°以下转角塔不大于3‰；60°及以上转角塔,终端塔不大于5‰,架线后只做检查 架线前 /

/

架线后 /

4 直线塔结构倾斜

（‰） 重要 一般塔：3 2.4 1.0

优良

高 塔：1.5 1.2 /

5 螺栓与构件面

接触及出扣情况 重要 符合GB50233—2005第6.1.3条规定 紧密一致 紧密一致 优良

6 螺栓防松 重要 符合GB50233—2005第6.1.7条规定 无遗漏 无遗漏 优良

7 螺栓防盗 重要 符合设计要求 无遗漏 无遗漏 优良

8 脚钉 重要 符合设计要求 齐全紧固 齐全紧固 优良 国电安运 [1998] 483号

页脚内容 9 螺栓紧固 一般 符合GB50233—2005第6.1.6条规定，且紧固率：组塔后≥95%；架线后≥97% 架线前 97%

优良

架线后 /

10 螺栓穿向 一般 符合GB50233—2005第6.1.4条规定 一致美观 一致美观 优良

11 保护帽 外观 符合设计要求 平整美观 平整美观 优良

备注 评级 优良

业主代表： 专职质检员： 施工负责人： 检查人： 自立式铁塔组立检查及评级记录
