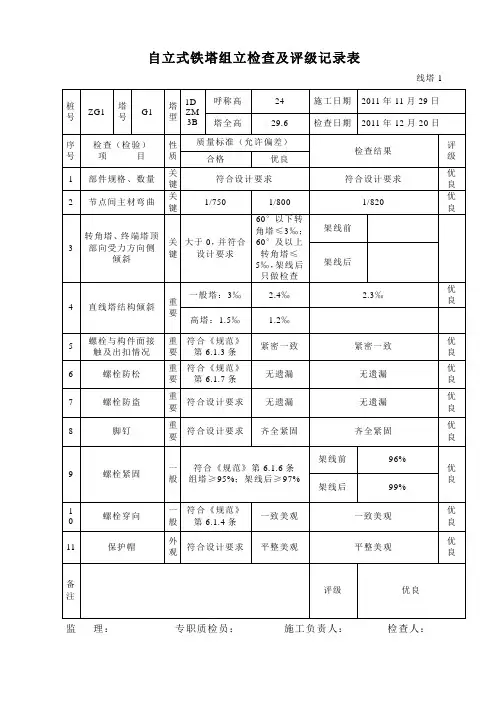

自立式铁塔组立检查及评级记录表

自立式铁塔组立检查及评级记录表

线塔1

桩号 ZG1 塔号 G1 塔型 1D-ZM3B 呼称高 24 施工日期 2011年11月29日

塔全高 29。6 检查日期 2011年12月20日

序号 检查（检验）

项 目 性质 质量标准(允许偏差） 检查结果 评级 合格 优良

1 部件规格、数量 关键 符合设计要求 符合设计要求 优良

2 节点间主材弯曲 关键 1/750 1/800 1/820 优良

3 转角塔、终端塔顶部向受力方向侧倾斜 关键 大于0，并符合设计要求 60°以下转角塔≤3‰；60°及以上转角塔≤5‰，架线后只做检查 架线前

架线后

4 直线塔结构倾斜 重要 一般塔：3‰ 2。4‰ 2.3‰ 优良

高塔：1.5‰ 1。2‰

5 螺栓与构件面接触及出扣情况 重要 符合《规范》

第6.1。3条 紧密一致 紧密一致 优良

6 螺栓防松 重要 符合《规范》

第6。1。7条 无遗漏 无遗漏 优良

7 螺栓防盗 重要 符合设计要求 无遗漏 无遗漏 优良

8 脚钉 重要 符合设计要求 齐全紧固 齐全紧固 优良

9 螺栓紧固 一般 符合《规范》第6.1。6条

组塔≥95%;架线后≥97％ 架线前 96%

优良 架线后 99%

10 螺栓穿向 一般 符合《规范》

第6。1.4条 一致美观 一致美观 优良

11 保护帽 外观 符合设计要求 平整美观 平整美观 优良

备注 评级 优良

监 理： 专职质检员： 施工负责人: 检查人： 自立式铁塔组立检查及评级记录表

线塔1

桩号 1D-J2B 塔号 G2 塔型 1D-J2B 呼称高 21 施工日期 2011年12月1日

塔全高 27。5 检查日期 2011年12月20日

序号 检查（检验)

项 目 性质 质量标准（允许偏差） 检查结果 评级 合格 优良

1 部件规格、数量 关键 符合设计要求 符合设计要求 优良

2 节点间主材弯曲 关键 1/750 1/800 1/800 优良

3 转角塔、终端塔顶部向受力方向侧倾斜 关键 大于0，并符合设计要求 60°以下转角塔≤3‰；60°及以上转角塔≤5‰，架线后只做检查 架线前 —2‰

优良 架线后 1‰

4 直线塔结构倾斜 重要 一般塔：3‰ 2.4‰

高塔：1.5‰ 1。2‰

5 螺栓与构件面接触及出扣情况 重要 符合《规范》

第6.1.3条 紧密一致 紧密一致 优良

6 螺栓防松 重要 符合《规范》

第6。1.7条 无遗漏 无遗漏 优良

7 螺栓防盗 重要 符合设计要求 无遗漏 无遗漏 优良

8 脚钉 重要 符合设计要求 齐全紧固 齐全紧固 优良

9 螺栓紧固 一般 符合《规范》第6.1.6条

组塔≥95%；架线后≥97% 架线前 96％

优良 架线后 99％

10 螺栓穿向 一般 符合《规范》

第6.1.4条 一致美观 一致美观 优良

11 保护帽 外观 符合设计要求 平整美观 平整美观 优良

备注 评级 优良

监 理： 专职质检员: 施工负责人: 检查人： 自立式铁塔组立检查及评级记录表

线塔1

桩号 Z3 塔号 G3 塔型 1D-ZM2B 呼称高 18 施工日期 2011年12月3日

塔全高 23.4 检查日期 2011年12月20日

序号 检查(检验）

项 目 性质 质量标准（允许偏差） 检查结果 评级 合格 优良

1 部件规格、数量 关键 符合设计要求 符合设计要求 优良

2 节点间主材弯曲 关键 1/750 1/800 1/820 优良

3 转角塔、终端塔顶部向受力方向侧倾斜 关键 大于0,并符合设计要求 60°以下转角塔≤3‰；60°及以上转角塔≤5‰，架线后只做检查 架线前

架线后

4 直线塔结构倾斜 重要 一般塔:3‰ 2。4‰ 2。2‰ 优良

高塔：1.5‰ 1.2‰

5 螺栓与构件面接触及出扣情况 重要 符合《规范》

第6。1。3条 紧密一致 紧密一致 优良

6 螺栓防松 重要 符合《规范》

第6。1。7条 无遗漏 无遗漏 优良

7 螺栓防盗 重要 符合设计要求 无遗漏 无遗漏 优良

8 脚钉 重要 符合设计要求 齐全紧固 齐全紧固 优良

9 螺栓紧固 一般 符合《规范》第6。1。6条

组塔≥95％;架线后≥97％ 架线前 96％

优良 架线后 99％

10 螺栓穿向 一般 符合《规范》

第6。1。4条 一致美观 一致美观 优良

11 保护帽 外观 符合设计要求 平整美观 平整美观 优良

备注 评级 优良

监 理： 专职质检员: 施工负责人： 检查人： 自立式铁塔组立检查及评级记录表

线塔1

桩号 Z4 塔号 G4 塔型 1D-ZM3B 呼称高 24 施工日期 2011年12月5日

塔全高 29.6 检查日期 2011年12月20日

序号 检查(检验）

项 目 性质 质量标准（允许偏差） 检查结果 评级 合格 优良

1 部件规格、数量 关键 符合设计要求 符合设计要求 优良

2 节点间主材弯曲 关键 1/750 1/800 1/820 优良

3 转角塔、终端塔顶部向受力方向侧倾斜 关键 大于0，并符合设计要求 60°以下转角塔≤3‰；60°及以上转角塔≤5‰，架线后只做检查 架线前

架线后

4 直线塔结构倾斜 重要 一般塔：3‰ 2。4‰ 2.3‰ 优良

高塔：1。5‰ 1.2‰

5 螺栓与构件面接触及出扣情况 重要 符合《规范》

第6.1。3条 紧密一致 紧密一致 优良

6 螺栓防松 重要 符合《规范》

第6。1。7条 无遗漏 无遗漏 优良

7 螺栓防盗 重要 符合设计要求 无遗漏 无遗漏 优良

8 脚钉 重要 符合设计要求 齐全紧固 齐全紧固 优良

9 螺栓紧固 一般 符合《规范》第6。1。6条

组塔≥95%；架线后≥97% 架线前 96%

优良 架线后 99%

10 螺栓穿向 一般 符合《规范》

第6.1.4条 一致美观 一致美观 优良

11 保护帽 外观 符合设计要求 平整美观 平整美观 优良

备注 评级 优良

监 理： 专职质检员： 施工负责人: 检查人: 自立式铁塔组立检查及评级记录表

线塔1

桩号 Z5A 塔号 G5 塔型 1D—ZM3B 呼称高 30 施工日期 2011年12月7日

塔全高 35。4 检查日期 2011年12月20日

序号 检查(检验）

项 目 性质 质量标准(允许偏差) 检查结果 评级 合格 优良

1 部件规格、数量 关键 符合设计要求 符合设计要求 优良

2 节点间主材弯曲 关键 1/750 1/800 1/830 优良

3 转角塔、终端塔顶部向受力方向侧倾斜 关键 大于0，并符合设计要求 60°以下转角塔≤3‰；60°及以上转角塔≤5‰，架线后只做检查 架线前

架线后

4 直线塔结构倾斜 重要 一般塔：3‰ 2。4‰ 2。4‰ 优良

高塔：1.5‰ 1。2‰

5 螺栓与构件面接触及出扣情况 重要 符合《规范》

第6。1。3条 紧密一致 紧密一致 优良

6 螺栓防松 重要 符合《规范》

第6.1.7条 无遗漏 无遗漏 优良

7 螺栓防盗 重要 符合设计要求 无遗漏 无遗漏 优良

8 脚钉 重要 符合设计要求 齐全紧固 齐全紧固 优良

9 螺栓紧固 一般 符合《规范》第6。1.6条

组塔≥95%；架线后≥97％ 架线前 95％

优良 架线后 98%

10 螺栓穿向 一般 符合《规范》

第6.1。4条 一致美观 一致美观 优良

11 保护帽 外观 符合设计要求 平整美观 平整美观 优良

备注 评级 优良

监 理： 专职质检员： 施工负责人： 检查人： 自立式铁塔组立检查及评级记录表

线塔1

桩号 J6 塔号 G6 塔型 1D-J1B 呼称高 24 施工日期 2011年12月9日

塔全高 30.5 检查日期 2011年12月20日

序号 检查（检验）

项 目 性质 质量标准（允许偏差） 检查结果 评级 合格 优良

1 部件规格、数量 关键 符合设计要求 符合设计要求 优良

2 节点间主材弯曲 关键 1/750 1/800 1/850 优良

3 转角塔、终端塔顶部向受力方向侧倾斜 关键 大于0，并符合设计要求 60°以下转角塔≤3‰；60°及以上转角塔≤5‰，架线后只做检查 架线前 -1‰

优良 架线后 2‰

4 直线塔结构倾斜 重要 一般塔：3‰ 2。4‰ 优良

高塔:1.5‰ 1.2‰

5 螺栓与构件面接触及出扣情况 重要 符合《规范》

第6.1.3条 紧密一致 紧密一致 优良

6 螺栓防松 重要 符合《规范》

第6.1.7条 无遗漏 无遗漏 优良

7 螺栓防盗 重要 符合设计要求 无遗漏 无遗漏 优良

8 脚钉 重要 符合设计要求 齐全紧固 齐全紧固 优良

9 螺栓紧固 一般 符合《规范》第6.1。6条

组塔≥95%；架线后≥97% 架线前 95%

优良 架线后 99％

10 螺栓穿向 一般 符合《规范》

第6.1。4条 一致美观 一致美观 优良

11 保护帽 外观 符合设计要求 平整美观 平整美观 优良

备注 评级 优良

监 理: 专职质检员: 施工负责人： 检查人:
