海天注塑机全参数

格式：docx
大小：106.26 KB
文档页数：13

INJECTION UNIT A B C

螺杆直径 Screw Diameter mm 34 36 40

螺杆长径比 Screw L/D Ratio L/D 20 18

理论容量 Shot Size(Theoretical) cm3 131 147 181

注射重量 Injection Weight(PS) g 119 134 165

注射压力 Injection Pressure Mpa 206 183 149

螺杆转速 Screw Speed rpm 0～205

合模装置 CLAMPING UNIT

合模力 Clamp Tonnage KN 860

移模行程 Toggle Stroke mm 310

拉杆内距 Space Between Tie Bars mm 360x360

最大模厚 Height mm 360

最小模厚 Height mm 150

顶出行程 Ejector Stroke mm 100

顶卖力 Ejector Tonnage KN 33

顶出杆根数 Ejector Number Piece 5

其余 OTHERS

最大油泵压力 Pressure MPa

油泵马达 Pump Motor Power kw

电热功率 Heater Power kw

外形尺寸 Machine Dimension(LxWxH) m

重量 Machine Weight t

料斗容积 Hopper Capacity kg 25

油箱容积 Oil Tank Capacity L 230

海天注塑机参数

HTF86/TJ

HTF120J/TJ 注射装置 INJECTION UNIT A B C

螺杆直径 Screw Diameter mm 36 40 45

螺杆长径比 Screw L/D Ratio L/D 20

理论容量 Shot Size(Theoretical) cm3 173 214 270

注射重量 Injection Weight(PS) g 157 195 246

注射压力 Injection Pressure Mpa 197 160 126

螺杆转速 Screw Speed rpm 0～195

合模装置 CLAMPING UNIT

合模力 Clamp Tonnage KN 1200

移模行程 Toggle Stroke mm 350

拉杆内距 Space Between Tie Bars mm 410x410

最大模厚 Height mm 430

最小模厚 Height mm 150

顶出行程 Ejector Stroke mm 120

顶卖力 Ejector Tonnage KN 33

顶出杆根数 Ejector Number Piece 5

其余 OTHERS

最大油泵压力 Pressure MPa 16

油泵马达 Pump Motor Power kw 11

电热功率 Heater Power kw

外形尺寸 Machine Dimension(LxWxH) m

重量 Machine Weight t

料斗容积 Hopper Capacity kg 25

油箱容积 Oil Tank Capacity L 240

HTF160J/TJ 注射装置 INJECTION UNIT A B C

螺杆直径 Screw Diameter mm 40 45 48

螺杆长径比 Screw L/D Ratio L/D 20

理论容量 Shot Size(Theoretical) cm3 253 320 364

注射重量 Injection Weight(PS) g 230 291 331

注射压力 Injection Pressure Mpa 202 159 140

螺杆转速 Screw Speed rpm 0～175

合模装置 CLAMPING UNIT

合模力 Clamp Tonnage KN 1600

移模行程 Toggle Stroke mm 420

拉杆内距 Space Between Tie Bars mm 455x455

最大模厚 Height mm 500

最小模厚 Height mm 180

顶出行程 Ejector Stroke mm 140

顶卖力 Ejector Tonnage KN 33

顶出杆根数 Ejector Number Piece 5

其余 OTHERS

最大油泵压力 Pressure MPa

油泵马达 Pump Motor Power kw 15

电热功率 Heater Power kw

外形尺寸 Machine Dimension(LxWxH) m

重量 Machine Weight t

料斗容积 Hopper Capacity kg 25

油箱容积 Oil Tank Capacity L 320

HTF200J/TJ 注射装置 INJECTION UNIT A B C

螺杆直径 Screw Diameter mm 45 50 55

螺杆长径比 Screw L/D Ratio L/D 20

理论容量 Shot Size(Theoretical) cm3 334 412 499

注射重量 Injection Weight(PS) g 304 375 454

注射压力 Injection Pressure Mpa 210 170 141

螺杆转速 Screw Speed rpm 0～165

合模装置 CLAMPING UNIT

合模力 Clamp Tonnage KN 2000

移模行程 Toggle Stroke mm 470

拉杆内距 Space Between Tie Bars mm 510x510

最大模厚 Height mm 510

最小模厚 Height mm 200

顶出行程 Ejector Stroke mm 130

顶卖力 Ejector Tonnage KN 62

顶出杆根数 Ejector Number Piece 9

其余 OTHERS

最大油泵压力 Pressure MPa

油泵马达 Pump Motor Power kw

电热功率 Heater Power kw

外形尺寸 Machine Dimension(LxWxH) m

重量 Machine Weight t

料斗容积 Hopper Capacity kg 50

油箱容积 Oil Tank Capacity L 390

HTF250J/TJ 注射装置 INJECTION UNIT A B C

螺杆直径 Screw Diameter mm 50 55 60

螺杆长径比 Screw L/D Ratio L/D 22 20

理论容量 Shot Size(Theoretical) cm3 442 535 636

注射重量 Injection Weight(PS) g 402 487 579

注射压力 Injection Pressure Mpa 205 169 142

螺杆转速 Screw Speed rpm 0～180

合模装置 CLAMPING UNIT

合模力 Clamp Tonnage KN 2500

移模行程 Toggle Stroke mm 540

拉杆内距 Space Between Tie Bars mm 570x570

最大模厚 Height mm 570

最小模厚 Height mm 220

顶出行程 Ejector Stroke mm 130

顶卖力 Ejector Tonnage KN 62

顶出杆根数 Ejector Number Piece 9

其余 OTHERS

最大油泵压力 Pressure MPa

油泵马达 Pump Motor Power kw 22

电热功率 Heater Power kw

外形尺寸 Machine Dimension(LxWxH) m

重量 Machine Weight t

料斗容积 Hopper Capacity kg 50

油箱容积 Oil Tank Capacity L 630

HTF300J/TJ 注射装置 INJECTION UNIT A B C

螺杆直径 Screw Diameter mm 60 65 70

螺杆长径比 Screw L/D Ratio L/D 20

理论容量 Shot Size(Theoretical) cm3 727 853 989

注射重量 Injection Weight(PS) g 662 776 900

注射压力 Injection Pressure Mpa 213 182 157

螺杆转速 Screw Speed rpm 0～185

合模装置 CLAMPING UNIT

合模力 Clamp Tonnage KN 3000

移模行程 Toggle Stroke mm 600

拉杆内距 Space Between Tie Bars mm 660x660

最大模厚 Height mm 660

最小模厚 Height mm 250

顶出行程 Ejector Stroke mm 160

顶卖力 Ejector Tonnage KN 62

顶出杆根数 Ejector Number Piece 13

其余 OTHERS

最大油泵压力 Pressure MPa 16

油泵马达 Pump Motor Power kw 30

电热功率 Heater Power kw

外形尺寸 Machine Dimension(LxWxH) m

重量 Machine Weight t

料斗容积 Hopper Capacity kg 50

油箱容积 Oil Tank Capacity L 670

HTF360J/TJ

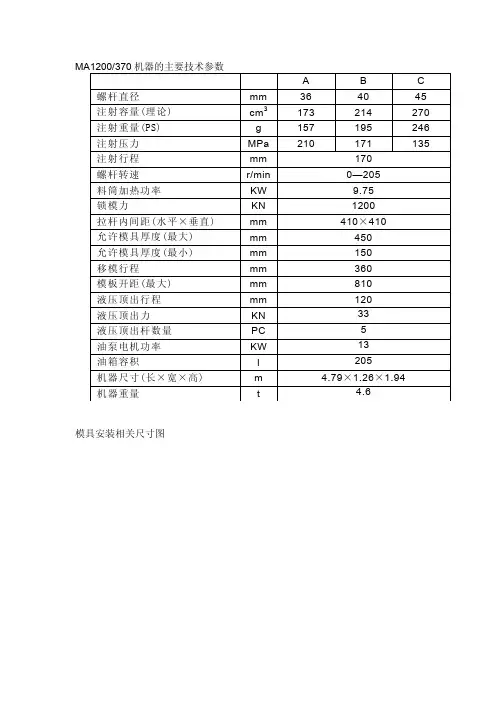

海天120T注塑机参数

MA1200/370机器的主要技术参数 A B C 螺杆直径 mm 36 40 45 注射容量(理论) cm3 173 214 270 注射重量(PS) g 157 195 246 注射压力 MPa 210 171 135 注射行程 mm 170 螺杆转速 r/min0—205 料筒加热功率 KW 9.75 锁模力 KN 1200 拉杆内间距(水平×垂直) mm 410×410 允许模具厚度(最大) mm 450 允许模具厚度(最小) mm 150 移模行程 mm 360 模板开距(最大) mm 810 液压顶出行程 mm 120 液压顶出力 KN 33 液压顶出杆数量 PC 5 油泵电机功率 KW 13 油箱容积 l 205 机器尺寸(长×宽×高) m 4.79×1.26×1.94 机器重量 t 4.6 模具安装相关尺寸图

5.3 机器外形尺寸图(WXT121WX/J5) 360 150～450 SR10Ф125 Ф3 50

5.4 机器地基及垫铁图

海天注塑机参数

1 / 22 HTF86/TJ

A B C

螺杆直径 Screw Diameter mm 34 36 40

螺杆长径比 Screw L/D Ratio L/D 21.2 20 18

理论容量 Shot

Size(Theoretical) cm3 131 147 181

注射重量 Injection Weight(PS) g 119 134 165

注射压力 Injection Pressure Mpa 206 183 149

螺杆转速 Screw Speed rpm 0～205

合模力 Clamp Tonnage KN 860

移模行程 Toggle Stroke mm 310

拉杆内距 Space Between Tie Bars mm 360x360

最大模厚 Max.Mold Height mm 360

最小模厚 Min.Mold Height mm 150

顶出行程 Ejector Stroke mm 100

顶出力 Ejector Tonnage KN 33

顶出杆根数 Ejector Number Piece 5

最大油泵压力 Max.Pump Pressure MPa 17.5

油泵马达 Pump Motor Power kw 7.5

电热功率 Heater Power kw 6.2 海天注塑机参数

2 / 22

HTF120J/TJ 外形尺寸 Machine

Dimension(LxWxH) m 4.5x1.25x1.9

重量 Machine Weight t 3.45

料斗容积 Hopper Capacity kg 25

油箱容积 Oil Tank Capacity L 230

A B C

螺杆直径 Screw Diameter mm 36 40 45

螺杆长径比 Screw L/D Ratio L/D 23.3 20 18.7

理论容量 Shot

HT海天注塑机技术参数培训讲学

型号参数螺杆直径mm343640343640343640404548理论注射容量cm3111124153131147181131147181253320364注射重量PSg101113139119134165119134165230291331注射压力Mpa206183149206183149206183149202159140注射行程mm螺杆转速r/min料筒加热功率KW锁模力KN拉杆内间距(水平×垂直)mm允许最大模具厚度mm允许最小模具厚度mm移模行程mm移模开距(最大)mm液压顶出行程mm液压顶出力KN液压顶出杆数量PC油泵电动机功率KW油箱容积l机器尺寸(长×宽×高)m机器重量t最小模具尺寸(长×宽)mm320×3202102404.7×1.3×1.855.4×1.45×2.05HTF海天注塑机技术参数

3.45280×2803333551318.5340420750920100140400×400455×4554105001601800~2150~2305.79.311001600160×2B160×2C

144201110×1A110×1B110×1C160×2A

3.223.45240×240255×25511132002004.3×1.25×1.84.5×1.25×1.9100100333355150150310310670670800860365×365360×36036036086×2C

1221440~2200~2405.75.7单位80×A80×B80×C86×2A86×2B 型号参数螺杆直径mm455055606570657075708084理论注射容量cm3334412499727853989106812391423142418602050注射重量PSg30437545466277690097211271295129616931866注射压力Mpa210170141213182157208180156204156141注射行程mm螺杆转速r/min料筒加热功率KW锁模力KN拉杆内间距(水平×垂直)mm允许最大模具厚度mm允许最小模具厚度mm移模行程mm移模开距(最大)mm液压顶出行程mm液压顶出力KN液压顶出杆数量PC油泵电动机功率KW油箱容积l机器尺寸(长×宽×高)m机器重量t最小模具尺寸(长×宽)mmHTF海天注塑机技术参数

海天注塑机规格参数

ABCABCABCABCABCABCスクリュ径螺孔直径mm263034346940364045404548455055505560L/D24211921.2201823.32018.722.52018.822.22018.2222018.3理論容積理论容量cm36688113131147181173214270253320364334412499442535636射出量射出量ｇ6080103119134165157195246230291331304375454402487579

射出速度射出速度mm/s144.5144.5144.5104104104121121121123.7123.7123.7125.5125.5125.5124124124

可塑化能力塑料化能力g/s79.311.910.611.914.71215.418.815.82024.719.4242923.828.834.3射出圧力射出压力MPa245184143206183149197160126202159140210170141205169142

スクリュ回転数螺旋回转数r/min

型締力锁模力KN

型締ストローク锁模行程mm

タイバー間隔时间间隔mm最大型厚最大板厚mm最小型厚最小板厚mm

突出ストローク顶出行程mm

突出力顶出力KN突出本数顶出根数最大ポンプ圧最大泵压力MPa

モータ出力马达输出功率KW

ヒータ出力加热器输出功率KW

機械外形寸法机械外形尺寸m

機械重量机械重量ｔホッパー容量贮料器容量kgタンク容積料筒体积LHTFX Specification 1HTF160XHTF200XHTF250X

0～1900～225HTF58XHTF86XHTF120X

2550～2400～2200～230

54016008/08601200

310×310360×360410×410510570455×45520002500

270310350420470
