海天注塑机详解

[汇总]海天注塑机参数

HTF86/TJ

A B C 螺杆直径 Screw Diameter mm 34 36 40 螺杆长径比 Screw L/D Ratio

L/D 21.2 20 18

3理论容量 Shot Size(Theoretical) cm 131 147 181 注射重量 Injection

Weight(PS) g 119 134 165 注射压力 Injection Pressure Mpa 206 183 149 螺杆转速 Screw Speed rpm 0,205

合模力 Clamp Tonnage KN 860 移模行程 Toggle Stroke mm 310 拉杆内距

Space Between Tie Bars mm 360x360 最大模厚 Max.Mold Height mm 360 最小模厚 Min.Mold Height mm 150 顶出行程 Ejector Stroke mm 100 顶出力 Ejector

Tonnage KN 33 顶出杆根数 Ejector Number Piece 5

最大油泵压力 Max.Pump Pressure MPa 17.5 油泵马达 Pump Motor Power kw

7.5 电热功率 Heater Power kw 6.2 外形尺寸 Machine Dimension(LxWxH) m

4.5x1.25x1.9 重量 Machine Weight t 3.45 料斗容积 Hopper Capacity kg 25

油箱容积 Oil Tank Capacity L 230

HTF120J/TJ

A B C 螺杆直径 Screw Diameter mm 36 40 45 螺杆长径比 Screw L/D Ratio

L/D 23.3 20 18.7

3理论容量 Shot Size(Theoretical) cm 173 214 270 注射重量 Injection

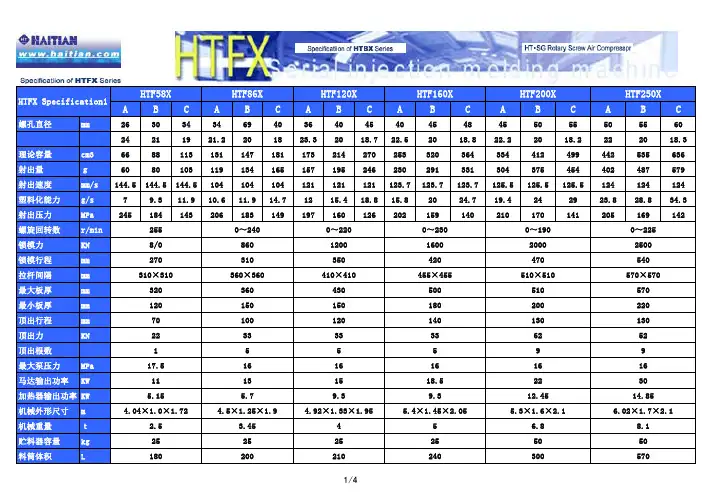

A

B

C

A

B

CABCABCABCABC

螺孔直径mm263034346940364045404548455055505560

24211921.2201823.32018.722.52018.822.22018.2222018.3

理论容量cm36688113131147181173214270253320364334412499442535636

射出量ｇ6080103119134165157195246230291331304375454402487579

射出速度mm/s144.5144.5144.5104104104121121121123.7123.7123.7125.5125.5125.5124124124

塑料化能力g/s79.311.910.611.914.71215.418.815.82024.719.4242923.828.834.3

射出压力MPa245184143206183149197160126202159140210170141205169142

螺旋回转数r/min

锁模力KN

锁模行程mm

拉杆间隔mm

最大板厚mm

最小板厚mm

顶出行程mm

顶出力KN

顶出根数

最大泵压力MPa

马达输出功率KW

加热器输出功率KW

机械外形尺寸m

机械重量ｔ

贮料器容量kg

料筒体积L3005701803.454

2002102406.856.02×1.7×2.19.3

8.1

2525252550502.5301617.5

12.4514.85

4.04×1.0×1.724.5×1.25×1.94.92×1.33×1.955.4×1.45×2.055.3×1.6×2.15.155.79.31616

11131518.5229223333

161633180200

6252

15559220

70100120140130130120150150570×570

320360430500510570455×4552500

27031035042047054016008/08601200

技术篇

1

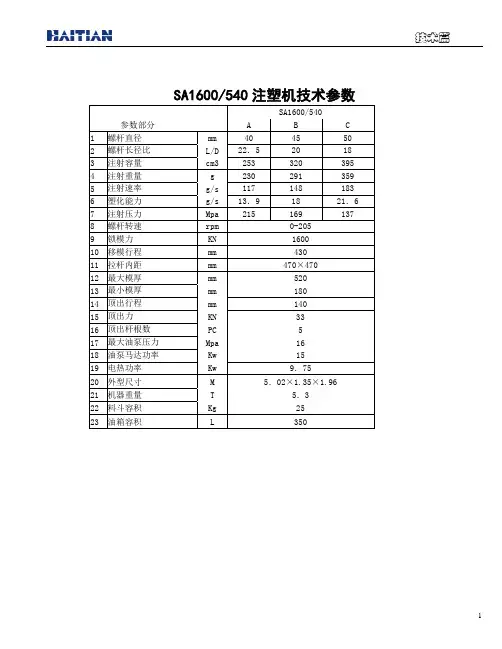

SA1600/540注塑机技术参数

参数部分 SA1600/540

A B C

1 螺杆直径 mm 40 45 50

2 螺杆长径比 L/D 22．5 20 18

3 注射容量 cm3 253 320 395

4 注射重量 g 230 291 359

5 注射速率 g/s 117 148 183

6 塑化能力 g/s 13．9 18 21．6

7 注射压力 Mpa 215 169 137

8 螺杆转速 rpm 0-205

9 锁模力 KN 1600

10 移模行程 mm 430

11 拉杆内距 mm 470×470

12 最大模厚 mm 520

13 最小模厚 mm 180

14 顶出行程 mm 140

15 顶出力 KN 33

16 顶出杆根数 PC 5

17 最大油泵压力 Mpa 16

18 油泵马达功率 Kw 15

19 电热功率 Kw 9．75

20 外型尺寸 M 5．02×1.35×1.96

21 机器重量 T 5．3

22 料斗容积 Kg 25

23 油箱容积 L 350

技术篇

2 SA2500/1000U注塑机技术参数

参数部分 SA2500/1000U

A B C

1 螺杆直径 mm 50 55 60

2 螺杆长径比 L/D 22 20 18.3

3 注射容量 cm3 471 570 679

4 注射重量 g 429 519 618

7 注射压力 Mpa 215 178 149

8 螺杆转速 rpm 0-225

9 锁模力 KN 2500

10 移模行程 mm 540

1) 设有的安全保护装置：有熔断器、热继电器和空气开关等电器元件，为保护电器过载，也就是保护注塑机过载。急停按钮，当注塑机发生故障或涉及人生安全时，按急停铵钮，注塑机立即停机。报警装置：有报警灯和蜂鸣器，显示屏能显示注塑机当时故障的报警内容。如料温偏差，油温偏差，全程未按时完成，托模进退没有到终位，储料未定时完成，润滑检出失败等等。例显示屏显示射出监控失败，报警灯闪烁，蜂鸣器响，这时必须将半自动转换到手动，报警停止等待排除故障，排除故障后转换到半自动即投入正常生产。射出监控失败，就是注射不到位，造成原因有储料量过多，料温或模温过低，注射压力低或速度慢，喷嘴头堵塞等原因，通过分析即能排除故障。当开冷车时，在手动工况下如实际料温不在设定的温度范围内，偏高或偏低，此时按预塑和注射触膜键，就无预塑和注射动作，（是有注塑机电脑内已设定保护参数起作用）防止开冷车或喷料。

2) 对人的安全保护和防护装置：有机械保护即锁模安全装置，在移动模板上装锁定螺母来固定保险杆，固定模板上装档板和保险杆罩。当安全门打开，移动模板后移开模，保险杆从保险杆罩内移出，档板落下，如在安全门打开时其它闭模装置失灵，移动模板闭合时，保险杆随移动模板前进，很快保险杆就撞在档板上，阻止移动模板闭合，保护了操作人员取制品的手等。电器安全装置，急停按纽安装在电脑操作显示面板下面和对面防护罩上，各一只急停按钮。当注塑机发生故障或危及人身安全时，按急停按钮，即关油泵电机，停止所有工作动作，起紧急保护作用。行程开关装在主辅操作面固定模板上端各一只。在主操作面移动模板下端机架上装一只行程开关。三只行程开关起连锁保护作用，将主辅操作规程面的二扇安全门关上，三只行程开关动作，移动模板闭合。这要任一扇安全门不关上，即有一只行程开关不动作，闭模电源不接通，注塑机不会合模，达到合模保护作用。液压保护装置在主辅操作面的二扇安全门下装有连动杆，在连动杆处，辅操作面安全门下的机架上装一只二位二通液压伐，当二扇安全门关上，连动杆脱开安全门，液压伐打开，控制压力油接通闭模电液伐，这时才能闭模。当其中任一扇安全门不打开，都不能闭模。
