中国铁塔股份有限公司

Q/ZTT 1001—2014

中国铁塔股份有限公司通信铁塔技术要求

V1.0

中国铁塔股份有限公司 发布 2014-11-05发布 2014-11-06实施 中国铁塔股份有限公司

I 目 录

1 总则 ........................................................................................................................................... 1

2 术语 ........................................................................................................................................... 3

3 基本规定 ................................................................................................................................... 4

4 铁塔结构技术要求 .................................................................................................................... 4

4.1 一般规定 ................................................................................................................................. 4

4.2 荷载与作用 ............................................................................................................................. 4

4.3 材料选用 ................................................................................................................................. 5

4.4 构件设计 ................................................................................................................................. 7

4.5 节点连接 ................................................................................................................................. 8

4.6 铁塔制作技术要求 ................................................................................................................. 9

4.7 铁塔安装技术要求 ............................................................................................................... 10

4.8 铁塔验收要求 ....................................................................................................................... 12

4.9 铁塔维护要求 ....................................................................................................................... 12

4.10 铁塔工艺及防雷接地要求 ................................................................................................... 12

5 标准铁塔选择与使用 .............................................................................................................. 14

5.1 标准铁塔 ............................................................................................................................... 14

5.2 屋顶拉线桅杆标准杆身........................................................................................................ 14

6 非标铁塔 ................................................................................................................................. 15

附录A 铁塔建设的无线工艺要求分析 ......................................................................................... 16

A.1 运营商的网络制式 ................................................................................................................... 16

A.2 分场景建设需求 ....................................................................................................................... 16

A.3 天线挂高的需求 ....................................................................................................................... 17

A.4 通信系统电磁干扰要求 ........................................................................................................... 18

A.5 铁塔无线专业工艺要求 ........................................................................................................... 23

附录B 通信铁塔分类与标准塔型 ................................................................................................ 25

B.1 通信铁塔分类与应用建议 ....................................................................................................... 25

B.2 铁塔风压设计要求 ................................................................................................................... 25

B.3 标准铁塔设计的45种塔型 ..................................................................................................... 26

B.4 屋顶拉线桅杆标准杆身设计的2种塔型 ............................................................................... 27

中国铁塔股份有限公司

II

前 言

本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司（以下简称为“公司”）建设实际情况，提出了公司在铁塔建设上的技术要求，将为公司铁塔建设提供技术依据。

本技术要求主要对铁塔设计、制作、安装、验收、维护、工艺、防雷接地及标准铁塔选择与使用作出规定和要求。

本技术要求由中国铁塔股份有限公司负责解释、监督执行。

本技术要求主编单位：中国铁塔股份有限公司、华信咨询设计研究院有限公司、广东省电信规划设计院有限公司、江苏省邮电规划设计院有限责任公司。

合集下载

塔桅要求

塔桅要求

1 / 5

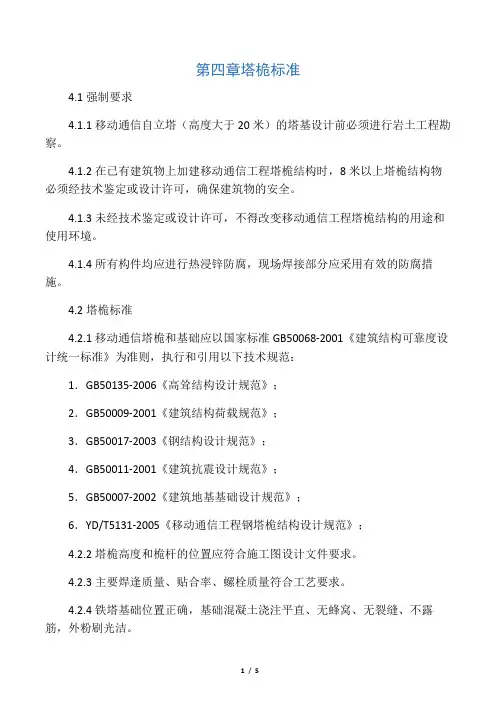

第四章塔桅标准

4.1强制要求

4.1.1移动通信自立塔（高度大于20米）的塔基设计前必须进行岩土工程勘察。

4.1.2在已有建筑物上加建移动通信工程塔桅结构时，8米以上塔桅结构物必须经技术鉴定或设计许可，确保建筑物的安全。

4.1.3未经技术鉴定或设计许可，不得改变移动通信工程塔桅结构的用途和使用环境。

4.1.4所有构件均应进行热浸锌防腐，现场焊接部分应采用有效的防腐措施。

4.2塔桅标准

4.2.1移动通信塔桅和基础应以国家标准GB50068-2001《建筑结构可靠度设计统一标准》为准则，执行和引用以下技术规范：

1．GB50135-2006《高耸结构设计规范》；

2．GB50009-2001《建筑结构荷载规范》；

3．GB50017-2003《钢结构设计规范》；

4．GB50011-2001《建筑抗震设计规范》；

5．GB50007-2002《建筑地基基础设计规范》；

6．YD/T5131-2005《移动通信工程钢塔桅结构设计规范》；

4.2.2塔桅高度和桅杆的位置应符合施工图设计文件要求。

4.2.3主要焊逢质量、贴合率、螺栓质量符合工艺要求。

4.2.4铁塔基础位置正确，基础混凝土浇注平直、无蜂窝、无裂缝、不露筋，外粉刷光洁。

2 / 5

4.2.5地脚螺栓的安装应符合施工图设计的要求，并做外露部分做防锈处理。

4.2.6铁塔铁件尺寸正确，符合施工图设计要求。

4.2.7铁塔结构部件正确安装，连接件正确紧固安装，符合施工图设计要求。

4.2.8天线固定杆应垂直安装，并且稳固结实。

4.2.10塔柱法兰螺栓必须用双螺母锁紧。

4.2.11螺栓穿入方向应一致朝外且合理，螺栓拧紧后外露丝扣不小于2~3扣。

4.2.12铁塔、桅杆的爬梯设置防小孩攀爬措施，并在明显位置悬挂或涂刷通信标志和“通信设备、严禁攀登”的警告标志牌。

4.2.13桅杆高于4米宜安装脚梯和角铁，便于维护和馈线卡子的固定。
