铁塔公司对通信铁塔技术要求
中国铁塔股份有限公司
Q/ZTT1001—2014
通信铁塔技术要求
V1.0
2014-11-05发布2014-11-06实施中国铁塔股份有限公司发布
目录
1总则 (1)
2术语 (3)
3基本规定 (4)
4铁塔结构技术要求 (4)
4.1一般规定 (4)
4.2荷载与作用 (4)
4.3材料选用 (5)
4.4构件设计 (7)
4.5节点连接 (8)
4.6铁塔制作技术要求 (9)
4.7铁塔安装技术要求 (10)
4.8铁塔验收要求 (12)
4.9铁塔维护要求 (12)
4.10铁塔工艺及防雷接地要求 (12)
5标准铁塔选择与使用 (14)
5.1标准铁塔 (14)
5.2屋顶拉线桅杆标准杆身 (14)
6非标铁塔 (15)
附录A铁塔建设的无线工艺要求分析 (16)
A.1运营商的网络制式 (16)
A.2分场景建设需求 (16)
A.3天线挂高的需求 (17) A.4通信系统电磁干扰要求 (18)
A.5铁塔无线专业工艺要求 (23)
附录B通信铁塔分类与标准塔型 (25)
B.1通信铁塔分类与应用建议 (25)
B.2铁塔风压设计要求 (25)
B.3标准铁塔设计的45种塔型 (26)
B.4屋顶拉线桅杆标准杆身设计的2种塔型 (27)
前言
本技术要求依据相关国家标准和行业标准，结合中国铁塔股份有限公司（以下简称为“公司”）建设实际情况，提出了公司在铁塔建设上的技术要求，将为公司铁塔建设提供技术依据。
本技术要求主要对铁塔设计、制作、安装、验收、维护、工艺、防雷接地及标准铁塔选择与使用作出规定和要求。
本技术要求由中国铁塔股份有限公司负责解释、监督执行。
本技术要求主编单位：中国铁塔股份有限公司、华信咨询设计研究院有限公司、广东省电信规划设计院有限公司、江苏省邮电规划设计院有限责任公司。
1总则
1.0.1为了使公司铁塔建设做到安全适用、技术先进、经济合理、外形美观、确
保质量，制定本技术要求。
1.0.2本技术要求适用于公司新建铁塔塔身建设。
1.0.3在执行本技术要求与国家标准及行业规范有矛盾时，应以国家标准及行业
规范为准。
1.0.4在进行铁塔建设时，凡本技术要求未作出规定的，尚应符合现行国家标准
及相关行业标准的有关规定。
1.0.5铁塔建设应综合考虑基础设计及施工，钢结构的制作、运输、安装以及建 成后的环境影响和维护问题。
1.0.6下列国家标准及行业规范对于本技术要求的应用必不可少。凡是注日期的，
仅注日期的版本适用于本技术要求，凡是不注日期的，其最新版本适用于本技术要求。
《建筑结构荷载规范》GB50009-2012
《建筑抗震设计规范》GB50011-2010
《钢结构设计规范》GB50017-2003
《高耸结构设计规范》GB50135-2006
《移动通信工程钢塔桅结构设计规范》YD/T5131-2005
《钢结构单管通信塔技术规程》CECS236：2008
《钢结构工程施工质量验收规范》GB50205-2001
《移动通信工程钢塔桅结构验收规范》YD/T5132-2005
《塔桅钢结构工程施工质量验收规程》CECS80:2006
《通信局（站）防雷与接地工程设计规范》GB50689-2011
《电信基础设施共建共享技术要求第1部分：钢塔架》YD2164.1-2010
《金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法》GB/T13912-2002《非合金钢及细晶粒钢焊条》GB/T5117-2012
《热强钢焊条》GB/T5118-2012
《直缝电焊钢管》GB/T13793-2008
《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345
《碳素结构钢》GB/T700
《低合金高强度结构钢》GB/T1591
《热轧等边角钢尺寸、形状、重量及允许偏差》GB/T9787《熔化焊用钢丝》GB/T14957
《紧固件机械性能螺栓螺钉和螺柱》GB/T3098.1
《紧固件机械性能螺母粗牙螺纹》GB/T3098.2
《六角头螺栓C级》GB/T5780
《六角螺母C级》GB/T41 《六角头螺栓》GB/T5782
《1型六角螺母》GB/T6170
《优质碳素结构钢》GB/T699
《镀锌钢绞线》YB/T5004
《钢丝绳》GB/T8918
2术语
2.0.1铁塔Steel tower
高耸钢结构，通常有角钢塔、钢管塔、单管塔、拉线塔（桅杆）等类型。
2.0.2角钢塔Angle steel tower
由角钢构成的自立式高耸钢结构。
2.0.3钢管塔Steel tube tower
由主材采用钢管，其余采用角钢或钢管构成的自立式高耸钢结构。钢管塔通常有三管塔、四管塔等类型。
2.0.4单管塔Steel pole
由单根钢管构成的自立式高耸钢结构，其主体多为圆形或多边形截面焊接钢管。单管塔通常有双轮景观塔、灯杆景观塔、路灯杆塔、带平台单管塔等类型。
2.0.5双轮景观塔Double round steel pole
单根大直径钢管和两个装饰轮子构成的自立式高耸钢结构。
2.0.6灯杆景观塔Light steel pole
单根大直径钢管和装饰灯构成的自立式高耸钢结构。
2.0.7拉线塔（桅杆）Guyed steel mast
由立柱和拉线构成的高耸钢结构。
2.0.8铁塔高度Height of tower
铁塔塔脚底板底面至塔顶避雷针安装处的垂直距离。
3基本规定
3.0.1铁塔在正常施工和正常使用时，应能承受可能出现的各种作用（荷载）；在正常使用时应具有良好的工作性能，应能够满足客户正常的通信要求，并且便于维护；在设计规定的偶然事件发生时及发生后，应仍能保持必须的整体稳定性；在满足安全适用、经济合理的前提下，应与周边环境及景观协调。
3.0.2铁塔设计应满足客户近期通信网络发展规划的基本需求，宜考虑中长期的通信网络发展规划的需求。
3.0.3本技术要求所包含的塔型必须由有资质的设计单位的设计人员根据当地基本风压和抗震设防烈度等自然条件选择使用。本技术要求未包含的塔型，应委托有资质的设计单位设计。
3.0.4铁塔地基基础设计前应委托有资质的勘察单位进行岩土工程勘察。铁塔地基基础设计应委托有资质的设计单位设计。
3.0.5未经技术鉴定或设计许可，不得改变铁塔的用途和使用环境。
4铁塔结构技术要求
4.1一般规定
铁塔的设计基准期为50年，设计使用年限为50年，结构安全等级为二级，抗震设防类别为丙类，有特殊要求的基站可根据使用要求及现行相关国家标准另行确定。
4.2荷载与作用
4.2.1永久荷载
永久荷载包括铁塔塔身及附属构件（避雷针、爬梯、平台、天线、馈线）的自重、固定设备自重、拉线初应力等。
4.2.2可变荷载
可变荷载包括风荷载、地震作用、覆冰荷载、平台活荷载、雪荷载、安装检修荷载等。
1）风荷载
风荷载计算应按现行国家标准《建筑结构荷载规范》GB50009-2012的规定执行。天线、平台及栏杆、单管塔杆身的体型系数按《钢结构单管通信塔技术规程》CECS236：2008及《移动通信工程钢塔桅结构设计规范》YD/T5131-2005的规定执行。
2）地震作用
铁塔结构抗震设防烈度应按铁塔所在地的抗震设防烈度采用。地震作用计算按现行国家标准《建筑抗震设计规范》GB50011-2010的规定执行。
3）平台活荷载
平台竖向活荷载一般按2.0kN/m2考虑；平台栏杆顶部水平荷载按1.0kN/m 考虑。
4）覆冰荷载
覆冰荷载计算按现行国家标准《高耸结构设计规范》GB50135-2006的规定执行。
5）雪荷载
雪荷载与平台活荷载不同时考虑，且平台活荷载大于雪荷载，故一般不考虑雪荷载。
4.3材料选用
4.3.1各种塔型选用的材料规格宜按表4.3-1采用。
表4.3-1各种塔型选用的材料规格
塔型塔柱、法兰材料
及法兰加劲板
其他构
件材料
塔柱螺栓其余螺栓
三管塔Q345B Q235B8.8级普通螺栓 4.8级、6.8级普通螺栓
法兰连接单管塔Q345B Q235B 8.8级、10.9级普
通螺栓
4.8级、6.8级普通螺栓
插接连接单管塔Q345B Q235B- 4.8级、6.8级普通螺栓角钢塔Q345B Q235B 6.8级普通螺栓 4.8级、6.8级普通螺栓拉线桅杆Q235B、Q345B Q235B 6.8级普通螺栓 4.8级普通螺栓
注：①三管塔、拉线桅杆塔柱材料应优先选用热轧无缝钢管或直缝埋弧焊焊接钢管，也可采用直缝高频电阻焊接钢管，不得采用高频点焊钢管或螺旋卷制钢管。
②单管塔塔身洞口加强板应采用Q345B。
③焊接结构在工作温度等于或低于-20o C时，构件钢材不应采用Q235B沸腾钢。
④塔型材料采用进口钢材和代用材料时，必须提供该材料的机械性能和化学成分，并
进行抽样检验，经设计单位同意后方可采用。
4.3.2钢材技术要求应符合以下规定：
1）Q235及Q345钢材质量标准应分别符合现行国家标准《碳素结构钢》GB/T700、《低合金高强度结构钢》GB/T1591的规定。

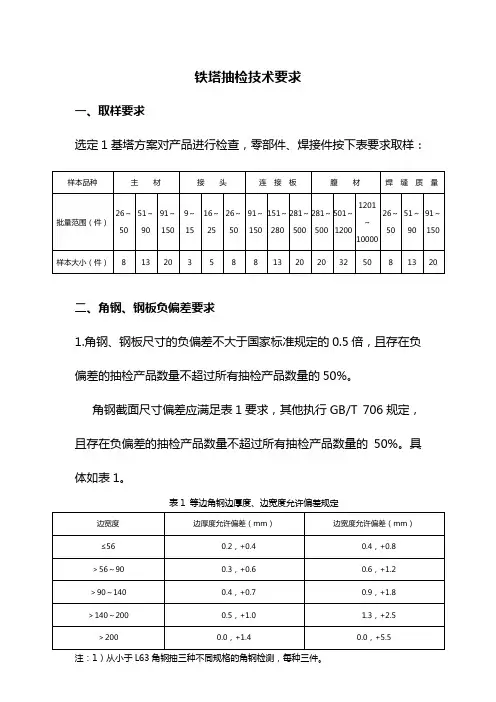

2）等边角钢截面尺寸允许偏差应符合《热轧等边角钢尺寸、形状、重量及允许偏差》GB/T9787的规定。
3）直缝电焊钢管应符合《直缝电焊钢管》GB/T13793-2008的规定，外径和壁厚允许偏差级别为“高精度（PD.C/PT.C）”。
4）钢材的屈服强度实测值与抗拉强度实测值的比值不应大于0.85；钢材应有明显的屈服台阶，且伸长率不应小于20%；钢材应有良好的焊接性和合格的冲击韧性。
5）所有钢板厚度的负偏差不应大于板厚的10%且不能超过0.5mm。
4.3.3拉索技术要求应符合以下规定：
拉线桅杆的拉索宜采用镀锌钢绞线或钢丝绳，其质量标准应分别符合现行标准《镀锌钢绞线》YB/T5004和《钢丝绳》GB/T8918的规定。
4.3.4连接技术要求应符合以下规定：
1）手工焊接采用的焊条，应符合现行国家标准《非合金钢及细晶粒钢焊条》GB/T5117-2012或《热强钢焊条》GB/T5118-2012的规定。对于Q235钢，宜选用E43型焊条；对于Q345钢，宜选用E50型焊条；对于不同强度钢材的连接焊缝，可采用与低强度钢材相适应的焊条。
2）采用自动焊接或半自动焊接时，焊丝和相应的焊剂应与主体金属强度相适应，不同强度的钢材相焊接时，可按强度较低钢材选用焊接材料。焊丝应符合《熔化焊用钢丝》GB/T14957的规定。
3）螺栓、螺母机械性能应符合《紧固件机械性能螺栓螺钉和螺柱》
