通信铁塔基础工程施工及验收技术规范

中华人民共和国邮电部部标准

通信管道工程施工及验收技术规范

YDJ 39-83(试行)

主编单位：邮 电 部 基 本建设局

批准单位：中华人民共和国邮电部

试行日期 1 9 8 3 年 12 月 1 日

人民邮电出版社

1983年 北京

中华人民共和国邮电部关于颁发《通信管道工程施工及验收技术规范》的通知

(83)邮基字第554号

各省、市、自治区邮电管理局，部属各有关单位：

为加强邮电基本建设管理，提高工程质量，由部基本建设局组织北京市电信管理局编写的《通信管道工程施工及验收技术规范》，已由我部审核批准，现予颁发，自一九八四年一月一日起试行。自本规范颁发之日起，凡我部过去颁发的有关通信管道工程施工及验收技术规范、标准同时废止。

本规范由邮电部基本建设避负责管理。在试行过程中，各单位对本规范有什么意见，请及时函告部基本建设局，以供今后修改时参考。

抄送：国家经委基建办公室、各有关部基建局。

部内：电信总局、物资局、科技局

第一章 总则

第1.0.1条 本规范是通信管道工程中施工质量检查、随工检验和竣工验收等工作的技术依据，适用于新建、扩建和改建工程。

第1.0.2条 凡本规范未列入的建筑规格应按照施工图纸或其他规范的有关规定办理。

第1.0.3条 通信管道工程采用的器材，均应符合本规范和工程设计、施工图纸的有关规定。

第1.0.4条 本规范未包括的项目和技术指标要求，可由建设单位与设计、施工单位共同商定补充临时使用，并报上级备查。 第1.0.5条 在施工过程中，施工单位应严格执行相关规定，确保工程质量，建设单位应通过工地随工检验人员严格进行随工检验及隐蔽工程检验、签证工作。

第1.0.6条 竣工验收工作应执行部颁《邮电基本建设工程竣工验收办法》的规定，验收项目和要求应按本规范的规定办理。随工检验和竣工验收中发现不符合规范规定的项目。凡由施工造成者，应由施工单位返修至合格。

第1.0.7条 各施工单位制订的施工操作规程应贯彻本规范的要求，不得与本规范的规定相抵触。

通信铁塔基础工程质量及验收要求

1、 地基基础施工质量应符合工程勘察、设计文件的要求,工程验收应以设计文件、施工承包合同为主要依据，并遵守施工质量相关专业验收规范的规定.

2、 通信铁塔地基基础工程施工前,必须具备完备的地质勘探报告及基础地下管线、地面建筑物、构筑物、架空电缆和其他工艺设施的构造情况，确保工程质量及临近建筑的安全。

3、 施工单位必须具备相应专业资质，并应建立完善的质量管理体系和质量验收制度。从事地基基础工程检测及见证试验的单位，必须具备省级以上建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格证书。

4、 工程所用主要材料、半成品、成品、建筑构配件应进行现场验收。涉及结构安全的水泥、砂、石、钢筋及混凝土试块、焊件等,应按规范进行见证取样检测。

5、 工程质量的验收均应在施工单位自行检查评定的基础上进行。工程过程控制应做到程序到位、签字完善、资料齐全.各工序应按施工技术标准进行质量检测，每道工序完成后，应进行施工企业三级质量检查验收。按GB50300-2001《建筑工程施工质量验收统一标准》要求，重要工序需报请监理单位或建设单位验收的，应按工程四级验收体系执行。地基隐蔽工程在隐蔽前应由施工单位通知建设单位、监理单位、地勘单位、设计单位进行验收；钢筋隐蔽工程在隐蔽前，应按《建设工程监理规范》程序通知监理单位验收；预埋件及地锚螺栓工程隐蔽前，应由基础施工单位通知监理单位复核是否达到设计要求精度，并签字认可后，方能进行混凝土浇筑;混凝土浇筑过程中，监理单位必须实施旁站监理，混凝土试块必须在监理单位监督见证下现场取样。在基础施工完毕后，应由安装施工单位配合， 2 进行专业工种交接检验，并形成记录.

6、 地基基础分部工程应按GB50300-2001《建筑工程施工质量验收统一标准》划分成若干检验批，检验批的质量应按主控项目和一般项目验收。验收标准应执行本标准的技术要求及国家现行相关专业规范要求.基础分部应按GB50300—2001《建筑工程施工质量验收统一标准》由监理单位（建设单位）组织施工单位、设计单位、地勘单位参加联合检查验收,在工程实体、文件资料两方面合格的前提下,方可移交安装单位施工。

铁路通信工程施工铁塔基础安全及环保要求

10.1认真查清邻近建（构）筑物情况，采取有效的防震安全措施，以避免钻孔时，震坏邻近建（构）筑物，造成裂缝、倾斜，甚至倒塌事故。

10.2钻机机械操作时应安放平稳，防止钻孔时突然倾倒或冲击钻机冲锤突然下落，造成人员伤亡和设备损坏。

10.3采用泥浆护壁成孔，应根据设备情况、地质条件和孔内情况变化，认真控制泥浆密度、孔内水头高度、护筒埋设深度、钻机垂直度、钻进和提钻速度等，以防塌孔，造成机具塌陷。

10.4冲击锤（钻）操作时，距落锤6m范围内不得有人员走动或进行其他作业，非工作人员不准进入施工区域内。

10.5钻孔灌注桩在已成孔尚未灌注混凝土前，应用盖板封严，以免掉土或发生人身安全事故。

10.6所有成孔设备，电路要架空设置，不得使用不防水的电线或绝缘层有损伤的电线。电闸箱和电动机要有接地装置，加盖防雨罩；电路接头要安全可靠，开关要有保险装置。

10.7恶劣气候应停止钻孔作业，休息或作业结束时，应切断操作箱上的总开关，并将电源最近的配电盘上的开关切断。

10.8混凝土灌注时，装、拆导管人员必须戴安全帽，并注意防止扳手、螺丝等掉入桩孔内；拆卸导管时，其上空不得进行其他作业，导管提升后继续浇注混凝土前，必须检查其是否垫稳或挂牢。

10.9桩基工程施工时应尽量减少泥浆的使用，泥浆的排放应设沉淀池，经沉淀后排放的污水应符合当地环保的标准。

10.10桩基工程施工时应选用符合噪声排放标准要求的设备，作业时应避开休息时间以减少对周围社区和单位的噪声影响；应尽量选用振动小的设备，以减少对周围建筑物的干扰和影响。

10.11桩基工程所用机械设备应选用节能型的，以节约油料消耗，尾气排放要符合标准。避免废油溢漏，对废油及油沫布油手套按规定处理。合理选用配套设备，节约电能消耗。

10.12桩基工程施工设计要合理，尽量减少使用钢材、水泥数量，节约钢材消耗。

10.13水泥、砂石、泥浆和建筑垃圾等材料运输时应按要求进行覆盖，避免产生扬尘；翻斗车卸料避免产生粉尘；装车严禁太满、超载，避免遗洒、损坏及污染路面等现象发生。

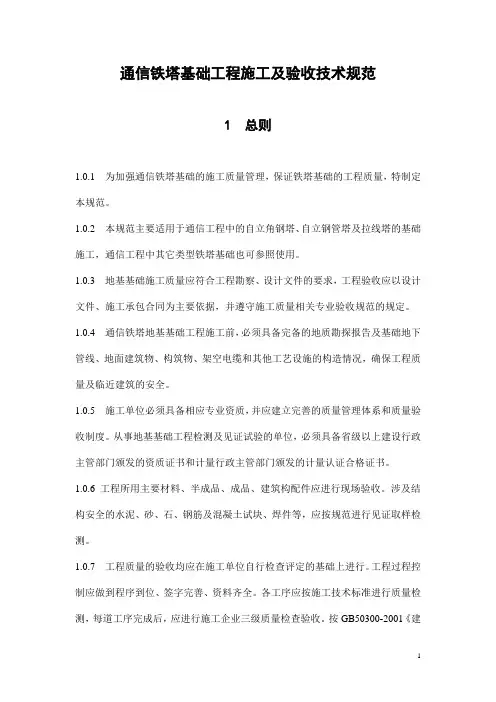

1 通信铁塔基础工程施工及验收技术规范

1 总则

1.0.1 为加强通信铁塔基础的施工质量管理，保证铁塔基础的工程质量，特制定本规范。

1.0.2 本规范主要适用于通信工程中的自立角钢塔、自立钢管塔及拉线塔的基础施工，通信工程中其它类型铁塔基础也可参照使用。

1.0.3 地基基础施工质量应符合工程勘察、设计文件的要求，工程验收应以设计文件、施工承包合同为主要依据，并遵守施工质量相关专业验收规范的规定。

1.0.4 通信铁塔地基基础工程施工前，必须具备完备的地质勘探报告及基础地下管线、地面建筑物、构筑物、架空电缆和其他工艺设施的构造情况，确保工程质量及临近建筑的安全。

1.0.5 施工单位必须具备相应专业资质，并应建立完善的质量管理体系和质量验收制度。从事地基基础工程检测及见证试验的单位，必须具备省级以上建设行政主管部门颁发的资质证书和计量行政主管部门颁发的计量认证合格证书。

1.0.6 工程所用主要材料、半成品、成品、建筑构配件应进行现场验收。涉及结构安全的水泥、砂、石、钢筋及混凝土试块、焊件等，应按规范进行见证取样检测。

1.0.7 工程质量的验收均应在施工单位自行检查评定的基础上进行。工程过程控制应做到程序到位、签字完善、资料齐全。各工序应按施工技术标准进行质量检测，每道工序完成后，应进行施工企业三级质量检查验收。按GB50300-2001《建 2 筑工程施工质量验收统一标准》要求，重要工序需报请监理单位或建设单位验收的，应按工程四级验收体系执行。地基隐蔽工程在隐蔽前应由施工单位通知建设单位、监理单位、地勘单位、设计单位进行验收；钢筋隐蔽工程在隐蔽前，应按《建设工程监理规范》程序通知监理单位验收；预埋件及地锚螺栓工程隐蔽前，应由基础施工单位通知监理单位复核是否达到设计要求精度，并签字认可后，方能进行混凝土浇筑；混凝土浇筑过程中，监理单位必须实施旁站监理，混凝土试块必须在监理单位监督见证下现场取样。在基础施工完毕后，应由安装施工单位配合，进行专业工种交接检验，并形成记录。
