人行天桥计算书

  • 格式：doc
  • 大小：37.00 KB
  • 文档页数：7

人行天桥计算书

一、 计算跨径8米，设计荷载：人群荷载3KN/(m2); 附加荷载（桥面系荷载）折合10cm厚混凝土计即2.5KN/(m2)。计算如下：

人群荷载：0.5*3*8*8/8=12（KN.m）

附加荷载：0.5*25*0.1*8*8/8=10（KN.m）

I18工字钢：24.1*9.8*8*8/8=1889（N.m）

以上合计：12+10+1.9=23.9（KN.m）

δ=23.9*1000/185=129Mpa<145MPa (满足要求)

验算：桥梁博士系统文本结果输出

输出单元号:4-5

输出节点号:4-5

********************************************************************************

正常使用阶段内力位移输出

********************************************************************************

承载能力极限状态荷载组合I内力结果:

单元号 = 4, 左节点号 = 4

内力性质 最大轴力 最小轴力 最大剪力 最小剪力 最大弯矩 最小弯矩

轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

剪力 2.393e-001 2.393e-001 3.343e+000 2.393e-001 3.343e+000 2.393e-001

弯矩 1.795e+000 1.795e+000 2.507e+001 1.795e+000 2.507e+001 1.795e+000

单元号 = 4, 右节点号 = 5

内力性质 最大轴力 最小轴力 最大剪力 最小剪力 最大弯矩 最小弯矩

轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

剪力 -1.910e-014 -1.910e-014 -1.910e-014 -2.101e-014 -2.757e-013 -1.910e-014

弯矩 1.914e+000 1.914e+000 1.914e+000 2.106e+000 2.675e+001 1.914e+000

单元号 = 5, 左节点号 = 5

内力性质 最大轴力 最小轴力 最大剪力 最小剪力 最大弯矩 最小弯矩

轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

剪力 9.326e-015 9.326e-015 1.026e-014 9.326e-015 -2.444e-013 9.326e-015

弯矩 1.914e+000 1.914e+000 2.106e+000 1.914e+000 2.675e+001 1.914e+000

单元号 = 5, 右节点号 = 6

内力性质 最大轴力 最小轴力 最大剪力 最小剪力 最大弯矩 最小弯矩

轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

剪力 2.393e-001 2.393e-001 3.343e+000 2.393e-001 3.343e+000 2.393e-001

弯矩 1.795e+000 1.795e+000 2.507e+001 1.795e+000 2.507e+001 1.795e+000

正常使用极限状态荷载组合I内力结果:

单元号 = 4, 左节点号 = 4

内力性质 最大轴力 最小轴力 最大剪力 最小剪力 最大弯矩 最小弯矩

轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

剪力 2.393e-001 2.393e-001 2.989e+000 2.393e-001 2.989e+000 2.393e-001

弯矩 1.795e+000 1.795e+000 2.242e+001 1.795e+000 2.242e+001 1.795e+000

单元号 = 4, 右节点号 = 5

内力性质 最大轴力 最小轴力 最大剪力 最小剪力 最大弯矩 最小弯矩

轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

剪力 -1.910e-014 -1.910e-014 -1.910e-014 -1.910e-014 -2.465e-013 -1.910e-014

弯矩 1.914e+000 1.914e+000 1.914e+000 1.914e+000 2.391e+001 1.914e+000

单元号 = 5, 左节点号 = 5

内力性质 最大轴力 最小轴力 最大剪力 最小剪力 最大弯矩 最小弯矩

轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

剪力 9.326e-015 9.326e-015 9.326e-015 9.326e-015 -2.180e-013 9.326e-015

弯矩 1.914e+000 1.914e+000 1.914e+000 1.914e+000 2.391e+001 1.914e+000

单元号 = 5, 右节点号 = 6

内力性质 最大轴力 最小轴力 最大剪力 最小剪力 最大弯矩 最小弯矩

轴力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

剪力 2.393e-001 2.393e-001 2.989e+000 2.393e-001 2.989e+000 2.393e-001

弯矩 1.795e+000 1.795e+000 2.242e+001 1.795e+000 2.242e+001 1.795e+000

正常使用极限状态荷载组合I位移结果:

节点号 = 4

位移性质 最大水平 最小水平 最大竖向 最小竖向 最大转角 最小转角

水平位移 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

竖向位移 -3.319e-003 -3.319e-003 -3.319e-003 -4.146e-002 -3.319e-003 -4.146e-002

转角位移 -5.265e-004 -5.265e-004 -5.265e-004 -6.578e-003 -5.265e-004 -6.578e-003

节点号 = 5

位移性质 最大水平 最小水平 最大竖向 最小竖向 最大转角 最小转角

水平位移 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

竖向位移 -3.585e-003 -3.585e-003 -3.585e-003 -4.478e-002 -3.585e-003 -3.585e-003

转角位移 -4.337e-018 -4.337e-018 -4.337e-018 -6.679e-017 -4.337e-018 -4.337e-018

正常使用阶段支承反力汇总:

荷载组合I支承反力组合结果:

节点号 = 1

内力性质 水平最大 水平最小 竖向最大 竖向最小 弯矩最大 弯矩最小

水平力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

竖向力 9.571e-001 9.571e-001 1.196e+001 9.571e-001 9.571e-001 9.571e-001

弯矩 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

节点号 = 9

内力性质 水平最大 水平最小 竖向最大 竖向最小 弯矩最大 弯矩最小

水平力 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000

竖向力 9.571e-001 9.571e-001 1.196e+001 9.571e-001 9.571e-001 9.571e-001

弯矩 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000 0.000e+000e+000 0.000e+000 0.000e+000

合集下载

天桥桥墩计算书

天桥桥墩计算书

该天桥桥墩采用变截面薄壁墩，墩顶由2m变为1m,桥墩纵向宽为0.7m,墩高为11m, 跨径布置为(30.5+30.5) m上部结构宽为4.3m，为人行天桥。

本计算针对刚箱梁墩身。

二. 设计标准及设计参数

2.1设计规范及技术资料

计算中主要用到的规范包括：

(1) 《公路桥涵设计通用规范》(JTG D60 — 2004)

(2) 《公路钢筋混凝土及预应力混凝土桥涵设计规范》 (JTG D62 — 2004)

(3) 《公路桥涵地基与基础设计规范》(JTJ D63— 2007)

2.2技术标准

(1) 结构重要性系数：1.1

(2) 荷载标准

车辆荷载：采用城市-A级计算

人群荷载：3.5KN/m

三. 主要材料及其设计参数

设计中墩身采用C40混凝土，基础采用C25混凝土，普通钢筋采用HRB400 HPB300

钢筋。各种材料设计参数见表 2.2.1〜表2.2.2 。

表2.2.1混凝土设计参数

强度等级 弹性模量

(Mpa) 容重

(kN/m3) 线膨胀系数 标准值 设计值

f ck

(Mpa) ftk

(Mpa) f cd

(Mpa) ftd

(Mpa)

C40 3.25 x 104 25.00 1.000e-005 26.8 2.40 18.4 1.65

C25 4 2.80 x 10 25.00 1.000e-005 16.7 1.78 11.5

1.23

表2.2.2普通钢筋设计参数

普通钢筋 弹性模量

(MPa) 容重

3 (kN/m ) 线膨胀系数 f sk

(MPa) f sd

(MPa) f sd

(MPa)

HRB400 5 2.0 x 10 78.00 1.000e-005 400.00 360.00 360.00

HPB300 5 2.1 x 10 78.00 1.000e-005 300.00 270.00 270.00

四设计荷载取值 4.1外部荷载(单位：kN )

人行桥计算书

人行桥计算书

人行拱桥工程

计 算 书

工程名称：

工程编号：

专 业： 桥梁工程

设计阶段： 施工图

页 数：

计算 日期

校对 日期

审核 日期

2 目录

1工程概况 ....................................................................................... 1

1.1概述 .................................................................................................................................................................1

1.2设计依据 ........................................................................................................................................................1

1.3主要设计标准................................................................................................................................................1

1.4执行规范 ........................................................................................................................................................1

m钢结构人行天桥计算书

m钢结构人行天桥计算书

坂澜大道市政工程主线天桥

计算书

（道路桩号K0+）

计算：

复核：

审核：

***********************

2009年06月 一、 概述

拟建的坂澜大道市政工程主线天桥（道路桩号K0+）主桥全长米。自西向东跨径布置为：米（悬臂）+米+米（悬臂）。主桥采用单箱单室薄壁闭合钢箱梁，梁高米。

二、主要设计规范

1.《城市人行天桥与人行地道技术规范》CJJ69-95；

2.《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004；

3.《公路桥涵设计通用规范》JTG D60-2004；

4.《公路桥涵地基与基础设计规范》JTG D63-2004；

三、计算方法

采用桥梁博士程序版本，采用平面杆系有限元，主梁离散为平面梁单元。计算按桥梁施工流程划分计算阶段，对施工阶段及运营阶段均进行内力、应力、结构刚度的计算。并根据桥梁的实际施工过程和施工方案划分施工阶段，进行荷载组合，求得结构在施工阶段和运营阶段时的应力、内力和位移，按规范中所规定的各项容许指标，验算主梁是否满足要求。

四、主要材料及设计参数

混凝土、钢材等材料的弹性模量、设计抗压（拉）强度参数等基本参数均按规范取值。

1．混凝土现浇层容重、标号

钢筋混凝土容重：26kN/m3

混凝土标号：C40

2. 钢材

Q345B钢材设计参数

屈服强度 抗拉、抗压设计值 抗剪设计值 抗拉抗压允许应力 抗剪允许应力

fy fd fvd f fv

345 310 180 263 150

3．人群荷载：

4．恒载

一期恒载：钢箱梁容重ρ＝103 kgm3

二期恒载：包括7cm桥面铺装、栏杆等共计为：15kN/m

5．温度梯度

温度变化按升温20℃和降温20℃计算。

正温度梯度计算按照《公路桥涵设计通用规范》（JGJD60-2004）中4.3.10中规定取值，负温度梯度按照正温度梯度的50%计算。

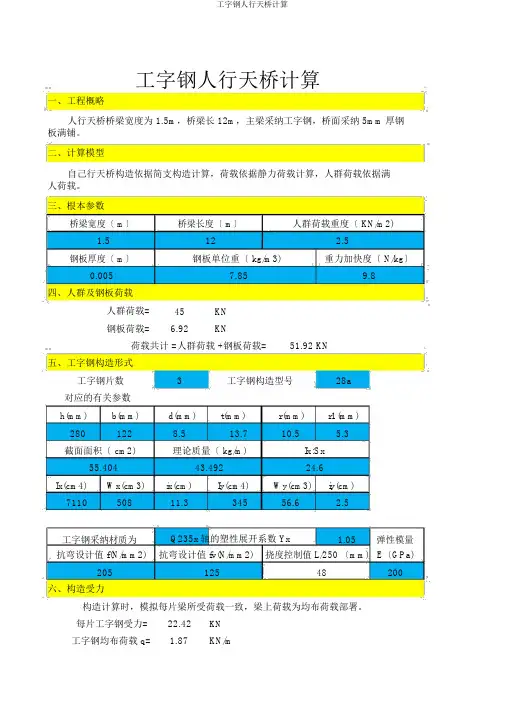

工字钢人行天桥计算

工字钢人行天桥计算

工字钢人行天桥计算

工字钢人行天桥计算

一、工程概略

人行天桥桥梁宽度为 1.5m，桥梁长 12m，主梁采纳工字钢，桥面采纳 5mm厚钢板满铺。

二、计算模型

自己行天桥构造依据简支构造计算，荷载依据静力荷载计算，人群荷载依据满人荷载。

三、根本参数

桥梁宽度〔 m〕 桥梁长度〔 m〕 人群荷载重度〔 KN/m2)

1.5 12 2.5

钢板厚度〔 m〕 钢板单位重〔 kg/m3) 重力加快度〔 N/kg〕

0.005 7.85 9.8

四、人群及钢板荷载

人群荷载= 45 KN

钢板荷载= 6.92 KN

荷载共计 =人群荷载 +钢板荷载= 51.92 KN

五、工字钢构造形式

工字钢片数 3 工字钢构造型号 28a

对应的有关参数

h(mm) b(mm) d(mm) t(mm) r(mm) r1(mm)

280 122 8.5 13.7 10.5 5.3

截面面积〔 cm2) 理论质量〔 kg/m) Ix:Sx

55.404 43.492 24.6

Ix(cm4) Wx(cm3) ix(cm) Iy(cm4) Wy(cm3) iy(cm)

7110 508 11.3 345 56.6 2.5

工字钢采纳材质为 Q235x轴的塑性展开系数 Yx 1.05 弹性模量

抗弯设计值 f(N/mm2) 抗弯设计值 fv(N/mm2) 挠度控制值 L/250 〔mm) E〔GPa)

205 125 48 200

六、构造受力

构造计算时，模拟每片梁所受荷载一致，梁上荷载为均布荷载部署。

每片工字钢受力= 22.42 KN

工字钢均布荷载 q= 1.87 KN/m 工字钢人行天桥计算

工字钢最大弯矩 Mmax= 33.63 KN.m

支点反力 R= 11.21 KN

七、强度及刚度验算

最大曲折正应力σ max= 63.06 N/mm2 < f 知足要求
