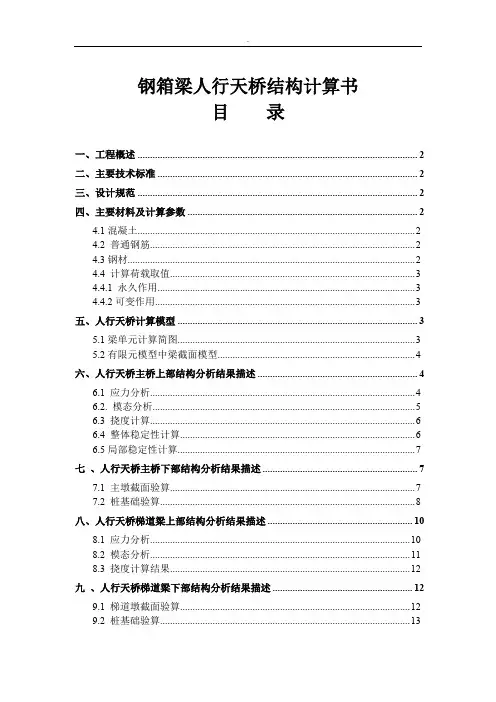

钢箱梁人行天桥结构计算书

.

钢箱梁人行天桥结构计算书

目 录

一、工程概述 ................................................................................................................ 2

二、主要技术标准 ........................................................................................................ 2

三、设计规范 ................................................................................................................ 2

四、主要材料及计算参数 ............................................................................................ 2

4.1混凝土............................................................................................................... 2

4.2 普通钢筋.......................................................................................................... 2

4.3钢材................................................................................................................... 2

4.4 计算荷载取值.................................................................................................. 3

4.4.1 永久作用....................................................................................................... 3

4.4.2可变作用........................................................................................................ 3

五、人行天桥计算模型 ................................................................................................ 3

5.1梁单元计算简图............................................................................................... 3

5.2有限元模型中梁截面模型............................................................................... 4

六、人行天桥主桥上部结构分析结果描述 ................................................................ 4

6.1 应力分析.......................................................................................................... 4

6.2. 模态分析......................................................................................................... 5

6.3 挠度计算.......................................................................................................... 6

6.4 整体稳定性计算.............................................................................................. 6

6.5局部稳定性计算............................................................................................... 7

七 、人行天桥主桥下部结构分析结果描述 .............................................................. 7

7.1 主墩截面验算.................................................................................................. 7

7.2 桩基础验算...................................................................................................... 8

八、人行天桥梯道梁上部结构分析结果描述 .......................................................... 10

8.1 应力分析........................................................................................................ 10

8.2 模态分析........................................................................................................ 11

8.3 挠度计算结果................................................................................................ 12

九 、人行天桥梯道梁下部结构分析结果描述 ........................................................ 12

9.1 梯道墩截面验算............................................................................................ 12

9.2 桩基础验算.................................................................................................... 13 .

十、结论 ...................................................................................................................... 14

一、工程概述

xxx路人行过街系统位于xxxx附近，结构形式为钢箱梁人行天桥。

主桥的设计采用直线Q345钢箱梁主梁，梁高1.5m，主梁跨径布置为1.15m+28.05m+1.15m=30.35m，桥面全宽3.7m，其横向布置为0.1(栏杆)+3.5m(净宽)+0.1(栏杆) =3.7m。

梯道的设计采用梯道梁与梯踏步组合而成，梯道梁采用Q345钢板焊接，梁高0.3m，宽1.0m，在梯道梁上设置预制C30钢筋砼梯踏步，梯道全宽2.3m，其横向布置为0.1(栏杆)+2.1m(净宽)+0.1(栏杆) =2.3m。

下部结构主桥墩采用C40钢筋砼花瓶形桥墩，厚0.65m；基础采用直径为1.5m的C30钢筋砼桩基础。梯道桥墩采0.5x0.5m C40钢筋砼矩形桥墩，基础采用直径为1.0m的C30钢筋砼桩基础。

二、主要技术标准

（1）设计荷载：

人群荷载：4.36 kN/m2；

二期恒载（桥面铺装与栏杆总和）：9.0 kN/m；

结构整体升降温：±20℃。

（2）地震烈度：抗震设防烈度为6度，设计基本地震加速度值为0.05g，桥梁抗震设防类别为D类；

（3）设计安全等级：一级；

（4）环境类别：Ⅰ类；

（5）设计基准期：100年。

三、设计规范

（1）《公路工程技术标准》(JTG B01—2003)

（2）《城市桥梁设计规范》（CJJ 11－2011）

（3）《城市人行天桥与人行地道技术规范》（CJJ69-95）

（4）《公路桥涵设计通用规范》(JTG D60-2004) .

（5）《公路圬工桥涵设计规范》(JTG D61-2005)

（6）《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)

（7）《公路桥涵地基与基础设计规范》（JTG D63-2007）

（8）《公路桥梁抗震设计细则》（JTG/T B02-01-2008）

（9）《公路桥涵施工技术规范》（JTG/T F50-2011）

四、主要材料及计算参数

4.1混凝土

人行天桥桥墩采用C40混凝土，梯踏步、桩基础均采用C30混凝土，梯步底部砌体调整平台结构采用C25片石混凝土。其轴心抗压设计强度、轴心抗拉设计强度、弹性模量等指标应满足《公路钢筋混凝土及预应力混凝土桥涵设计规范》 (JTG

D62-2004)以及《公路圬工桥涵设计规范》（JTG D61-2005）的材料要求。

C25混凝土：轴心抗压强度设计值fcd=11.5Mpa，轴心抗拉强度设计值ftd=1.23Mpa，弹性模量Ec=2.8x104Mpa。

C30混凝土：轴心抗压强度设计值fcd=13.8Mpa，轴心抗拉强度设计值ftd=1.39Mpa，弹性模量Ec=3.0x104Mpa。

C40混凝土：轴心抗压强度设计值fcd=18.4Mpa，轴心抗拉强度设计值ftd=1.65Mpa，弹性模量Ec=3.25x104Mpa。

4.2 普通钢筋

一般钢筋直径大于等于12mm者为HRB400钢筋，直径小于等于10mm者为HPB300钢筋。HPB300、HRB400钢筋标准应分别符合《钢筋混凝土用钢 第1部分：热轧光圆钢筋》（GB 1499.1-2008），《钢筋混凝土用钢 第2部分：热轧带肋钢筋》（GB
