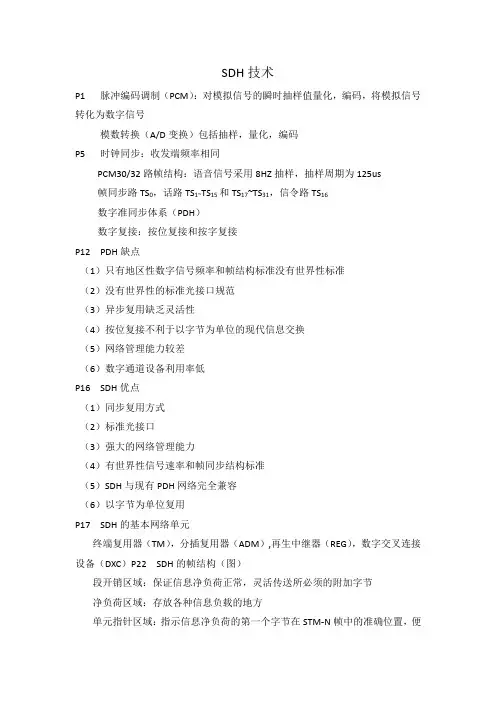

SDH技术
P1 脉冲编码调制（PCM）：对模拟信号的瞬时抽样值量化，编码，将模拟信号转化为数字信号
模数转换（A/D变换）包括抽样，量化，编码
P5 时钟同步：收发端频率相同
PCM30/32路帧结构：语音信号采用8HZ抽样，抽样周期为125us
帧同步路TS0，话路TS1~TS15和TS17~TS31，信令路TS16
数字准同步体系（PDH）
数字复接：按位复接和按字复接
P12 PDH缺点
（1）只有地区性数字信号频率和帧结构标准没有世界性标准
（2）没有世界性的标准光接口规范
（3）异步复用缺乏灵活性
（4）按位复接不利于以字节为单位的现代信息交换
（5）网络管理能力较差
（6）数字通道设备利用率低
P16 SDH优点
（1）同步复用方式
（2）标准光接口
（3）强大的网络管理能力
（4）有世界性信号速率和帧同步结构标准
（5）SDH与现有PDH网络完全兼容
（6）以字节为单位复用
P17 SDH的基本网络单元
终端复用器（TM），分插复用器（ADM）,再生中继器（REG），数字交叉连接设备（DXC）P22 SDH的帧结构（图）
段开销区域：保证信息净负荷正常，灵活传送所必须的附加字节
净负荷区域：存放各种信息负载的地方
单元指针区域：指示信息净负荷的第一个字节在STM-N帧中的准确位置，便于在接收端正确分解
P31 图2-1, 图2-2（重点）
SDH复用单元包括标准容器（C），虚容器（VC），支路单元（TU），支路单元组（TUG），管理单元（AU），管理单元组（AUG）
P35 映射：在SDH边界处使支路信号适配进虚容器的过程
P38 三重映射方式
异步映射：对映射信号结构无限制，无需网同步
比特同步映射：对映射信号无限制，要求网同步
字节同步映射：要求映射信号具有块状帧结构
P51 定位：将帧偏移信息收进支路单元或管理单元的过程
第三章 光同步数字体系SDH技术
第一节 SDH基本概述
一、SDH的产生
1． PDH存在的弱点：A、北美欧洲和日本三种数字体系彼此互不兼容，不利于国际互通的发展；B、由于缺乏世界性的统一规范光接口标准，使得不同厂家生产的设备无法在光路上互通和调配，限制了联网应用的灵活性，增加了网络的复杂性和运营成本；C、采用的准同步复用技术，随着速率的增高，实现了高速复用的难度将明显增大，不能适应光纤数字通信大容量超高速率传输的发展；D、在复用信号的帧结构中，由于开销比特的数量很少，不能提供足够的操作，维护和管理功能；因而不能满足现代通信网对监控和网管的要求；E、由于建立在点对点的传输基础上的复用结构复杂，缺乏网络拓扑的灵活性，无法提供最佳的路由选择上下话路困难，难于实现数字交叉连接功能；F、网管通信通道明显不足，网络的调度性和自愈性功能差。
二、 SDH的基本概念
1． 定义：SDH是由一些基本网络单元（NE）组成，在光纤上可以进行同步信息传输、复用、分插和交叉连接的传送网络，它具有全世界统一的网络节点接口（NNI0），从而简化了信号的互通以及信号的传输、复用、交叉连接和交换过程；有一套标准化的信息结构等级，称为同步传送模块STM-N7（N=1，4，16……）。
2． SDH基本网络单元有同步光缆线路系统，同步复用器（SM）、分插复用器（ADM）和同步数字交叉连接设备（SDXC）等。
3． 终端复用器的主要任务：是将低速支路电信号和155MB/S电信号纳入STM-1帧结构，并经电/光转换为STM-1光线路信号，其逆过程正好相反。
4． 分插复用器：是一种新型的网络单元，它将同步复用和数字交叉连接功能综合于一体，具有灵活分插任意支路信号的能力，在网络设计上有很大灵活性。
5． STM-1终端复用器功能图：
电源 公务 告警 TMN接口
155Mbit/s
1.5 2 6 34 45 140 155Mbit/s
Word格式

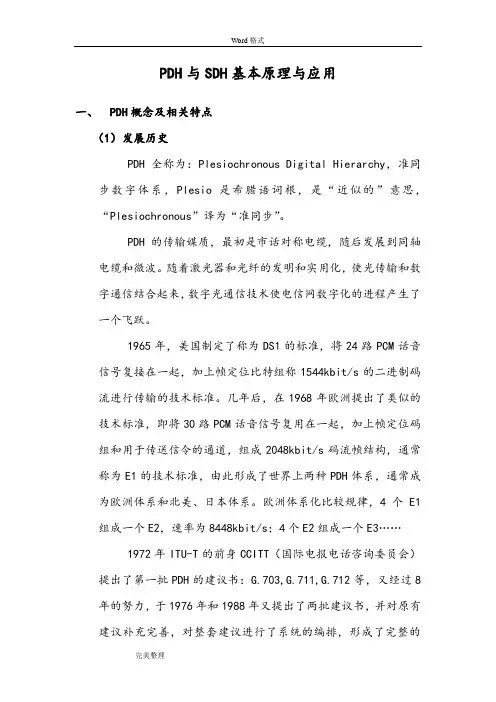

完美整理 PDH与SDH基本原理与应用
一、 PDH概念及相关特点
（1）发展历史
PDH全称为：Plesiochronous Digital Hierarchy，准同步数字体系，Plesio是希腊语词根，是“近似的”意思，“Plesiochronous”译为“准同步”。
PDH的传输媒质，最初是市话对称电缆，随后发展到同轴电缆和微波。随着激光器和光纤的发明和实用化，使光传输和数字通信结合起来，数字光通信技术使电信网数字化的进程产生了一个飞跃。
1965年，美国制定了称为DS1的标准，将24路PCM话音信号复接在一起，加上帧定位比特组称1544kbit/s的二进制码流进行传输的技术标准。几年后，在1968年欧洲提出了类似的技术标准，即将30路PCM话音信号复用在一起，加上帧定位码组和用于传送信令的通道，组成2048kbit/s码流帧结构，通常称为E1的技术标准，由此形成了世界上两种PDH体系，通常成为欧洲体系和北美、日本体系。欧洲体系化比较规律，4个E1组成一个E2，速率为8448kbit/s；4个E2组成一个E3……
1972年ITU-T的前身CCITT（国际电报电话咨询委员会）提出了第一批PDH的建议书：G.703,G.711,G.712等，又经过8年的努力，于1976年和1988年又提出了两批建议书，并对原有建议补充完善，对整套建议进行了系统的编排，形成了完整的Word格式
完美整理 PDH建议体系。PDH的标准化工作基本完成。国际电联在PDH体系的标准化工作上，处于“先有设备后出标准”的状况，几乎所有的建议都是在相应的设备已经形成或将要形成产品进入商用之后才由各家提出提案，在CCITT相应研究组协商折衷形成的建议。
目前我国采用的PDH复接结构如下：
信息09--7班 何鹏 学号：04091611

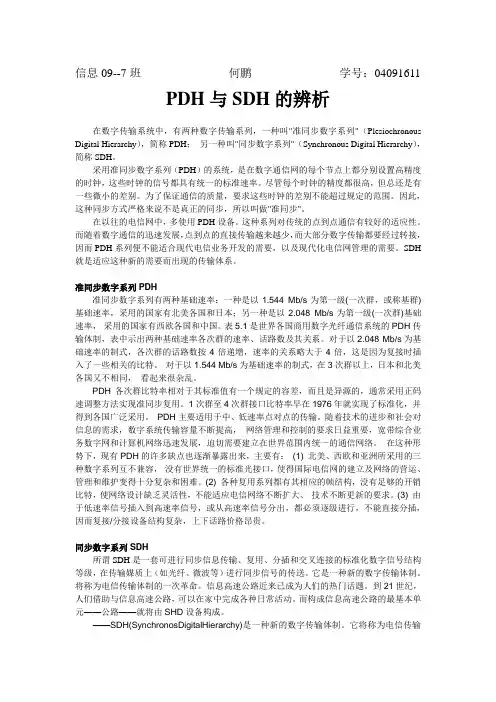

PDH与SDH的辨析
在数字传输系统中，有两种数字传输系列，一种叫"准同步数字系列"（Plesiochronous
Digital Hierarchy），简称PDH； 另一种叫"同步数字系列"（Synchronous Digital Hierarchy），简称SDH。
采用准同步数字系列（PDH）的系统，是在数字通信网的每个节点上都分别设置高精度的时钟，这些时钟的信号都具有统一的标准速率。尽管每个时钟的精度都很高，但总还是有一些微小的差别。为了保证通信的质量，要求这些时钟的差别不能超过规定的范围。因此，这种同步方式严格来说不是真正的同步，所以叫做"准同步"。
在以往的电信网中，多使用PDH设备。这种系列对传统的点到点通信有较好的适应性。而随着数字通信的迅速发展，点到点的直接传输越来越少，而大部分数字传输都要经过转接，因而PDH系列便不能适合现代电信业务开发的需要，以及现代化电信网管理的需要。SDH就是适应这种新的需要而出现的传输体系。
准同步数字系列PDH
准同步数字系列有两种基础速率：一种是以1.544 Mb/s为第一级(一次群，或称基群)基础速率，采用的国家有北美各国和日本；另一种是以2.048 Mb/s为第一级(一次群)基础速率， 采用的国家有西欧各国和中国。表5.1是世界各国商用数字光纤通信系统的PDH传输体制，表中示出两种基础速率各次群的速率、话路数及其关系。对于以2.048 Mb/s为基础速率的制式，各次群的话路数按4倍递增，速率的关系略大于4倍，这是因为复接时插入了一些相关的比特。 对于以1.544 Mb/s为基础速率的制式，在3次群以上，日本和北美各国又不相同， 看起来很杂乱。
PDH各次群比特率相对于其标准值有一个规定的容差，而且是异源的，通常采用正码速调整方法实现准同步复用。1次群至4次群接口比特率早在1976年就实现了标准化，并得到各国广泛采用。 PDH主要适用于中、低速率点对点的传输。随着技术的进步和社会对信息的需求，数字系统传输容量不断提高， 网络管理和控制的要求日益重要，宽带综合业务数字网和计算机网络迅速发展，迫切需要建立在世界范围内统一的通信网络。 在这种形势下，现有PDH的许多缺点也逐渐暴露出来，主要有： (1) 北美、西欧和亚洲所采用的三种数字系列互不兼容， 没有世界统一的标准光接口，使得国际电信网的建立及网络的营运、
