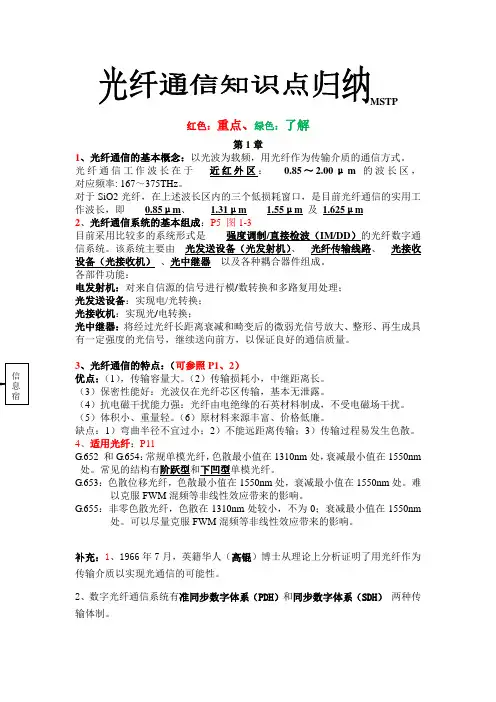

MSTP
红色：重点、绿色：了解
第1章
1、光纤通信的基本概念：以光波为载频，用光纤作为传输介质的通信方式。
光纤通信工作波长在于 近红外区： 0.85～2.00μm的波长区，
对应频率: 167～375THz。
对于SiO2光纤，在上述波长区内的三个低损耗窗口，是目前光纤通信的实用工作波长，即 0.85μm、 1.31μm 1.55μm 及 1.625μm
2、光纤通信系统的基本组成：P5 图1-3
目前采用比较多的系统形式是 强度调制/直接检波（IM/DD）的光纤数字通信系统。该系统主要由 光发送设备（光发射机）、 光纤传输线路、
光接收设备（光接收机） 、光中继器 以及各种耦合器件组成。
各部件功能：
电发射机：对来自信源的信号进行模/数转换和多路复用处理；
光发送设备：实现电/光转换；
光接收机：实现光/电转换；
光中继器：将经过光纤长距离衰减和畸变后的微弱光信号放大、整形、再生成具有一定强度的光信号，继续送向前方，以保证良好的通信质量。
3、光纤通信的特点：（可参照P1、2）
优点：（1），传输容量大。（2）传输损耗小，中继距离长。
（3）保密性能好：光波仅在光纤芯区传输，基本无泄露。
（4）抗电磁干扰能力强：光纤由电绝缘的石英材料制成，不受电磁场干扰。
（5）体积小、重量轻。（6）原材料来源丰富、价格低廉。
缺点：1）弯曲半径不宜过小；2）不能远距离传输；3）传输过程易发生色散。
4、适用光纤：P11
G.652 和G.654：常规单模光纤，色散最小值在1310nm处，衰减最小值在1550nm处。常见的结构有阶跃型和下凹型单模光纤。
G.653：色散位移光纤，色散最小值在1550nm处，衰减最小值在1550nm处。难以克服FWM混频等非线性效应带来的影响。
G.655：非零色散光纤，色散在1310nm处较小，不为0；衰减最小值在1550nm处。可以尽量克服FWM混频等非线性效应带来的影响。
光纤知识点（5-9章）
第五章知识点

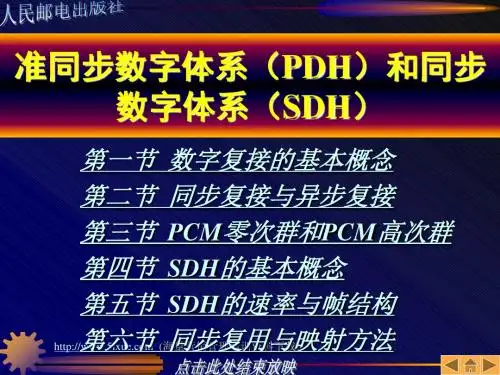

1.数字传输体制有两种：是不同的传输体制协议。
SDH（同步数字传输体制） PDH（准同步数字传输体制）
2. SDH对模型的下列几个方面做了规定：（1）网络节点接口（2）同步数字体系的速率（3）帧结构。
（1）网络节点接口 传输设备：光缆传输系统设备；微波传输系统设备；卫星传输系统设备。 网络节点：只有复用功能（简单）；复用、交叉连接多种功能（复杂）。
（2）速率：同步传输模块： STM-N，N＝1、4、16 等。
STM-1 155.520Mbit/s 155Mbit/s
STM-4 622.080Mbit/s 622Mbit/s
STM-16 2488.320Mbit/s 2.5Gbit/s
STM-64 9953.280Mbit/s 10Gbit/s
STM-256 39813.12Mbit/s 40Gbit/s
（3）帧结构： SDH 帧为块状帧结构，共有 9 行，270 列，以字节为单位。
一个 STMN 帧有 9 行，每行由 270×N 个字节组成。 这样每帧共有 9×270×N 个字节，每字节为 8 bit。 帧周期为 125μs，即每秒传输 8000 帧。对于 STM1 而言，传输速率为 9×270×8×8000=155.520 Mb/s 。字节发送顺序为： 由上往下逐行 发送，每行先左后右。（结构图见书127页，重点）
3.STM-N 帧包括三个部分： SOH、AU-PTR、PAYLOAD（结构图见书127页，重点）
（1）段开销 SOH： RSOH，再生段开销： 1～3 行。 MSOH，复用段开销： 5～9 行。
区别：监管范围不同。如：若光纤上传输 2.5G 信号，RSOH 监控 STM-16 整 体的传输性能。 MSOH 监控每一个 STM-1 的传输性能。

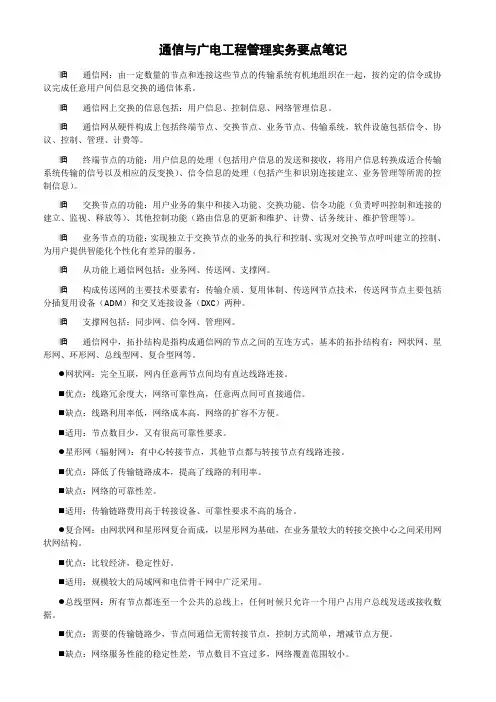

通信与广电工程管理实务要点笔记
通信网：由一定数量的节点和连接这些节点的传输系统有机地组织在一起，按约定的信令或协议完成任意用户间信息交换的通信体系。
通信网上交换的信息包括：用户信息、控制信息、网络管理信息。
通信网从硬件构成上包括终端节点、交换节点、业务节点、传输系统，软件设施包括信令、协议、控制、管理、计费等。
终端节点的功能：用户信息的处理（包括用户信息的发送和接收，将用户信息转换成适合传输系统传输的信号以及相应的反变换）、信令信息的处理（包括产生和识别连接建立、业务管理等所需的控制信息）。
交换节点的功能：用户业务的集中和接入功能、交换功能、信令功能（负责呼叫控制和连接的建立、监视、释放等）、其他控制功能（路由信息的更新和维护、计费、话务统计、维护管理等）。
业务节点的功能：实现独立于交换节点的业务的执行和控制、实现对交换节点呼叫建立的控制、为用户提供智能化个性化有差异的服务。
从功能上通信网包括：业务网、传送网、支撑网。
构成传送网的主要技术要素有：传输介质、复用体制、传送网节点技术，传送网节点主要包括分插复用设备（ADM）和交叉连接设备（DXC）两种。
支撑网包括：同步网、信令网、管理网。
通信网中，拓扑结构是指构成通信网的节点之间的互连方式，基本的拓扑结构有：网状网、星形网、环形网、总线型网、复合型网等。
网状网：完全互联，网内任意两节点间均有直达线路连接。
优点：线路冗余度大，网络可靠性高，任意两点间可直接通信。
缺点：线路利用率低，网络成本高，网络的扩容不方便。
适用：节点数目少，又有很高可靠性要求。
星形网（辐射网）：有中心转接节点，其他节点都与转接节点有线路连接。
优点：降低了传输链路成本，提高了线路的利用率。
缺点：网络的可靠性差。
适用：传输链路费用高于转接设备、可靠性要求不高的场合。
复合网：由网状网和星形网复合而成，以星形网为基础，在业务量较大的转接交换中心之间采用网状网结构。
MSTP
红色：重点、绿色：了解
第1章
1、光纤通信的基本概念：以光波为载频，用光纤作为传输介质的通信方式。
光纤通信工作波长在于 近红外区： 0.85～2.00μm的波长区，
对应频率: 167～375THz。
对于SiO2光纤，在上述波长区内的三个低损耗窗口，是目前光纤通信的实用工作波长，即 0.85μm、 1.31μm 1.55μm 及 1.625μm
2、光纤通信系统的基本组成：P5 图1-3
目前采用比较多的系统形式是 强度调制/直接检波（IM/DD）的光纤数字通信系统。该系统主要由 光发送设备（光发射机）、 光纤传输线路、
光接收设备（光接收机） 、光中继器 以及各种耦合器件组成。
各部件功能：
电发射机：对来自信源的信号进行模/数转换和多路复用处理；
光发送设备：实现电/光转换；
光接收机：实现光/电转换；
光中继器：将经过光纤长距离衰减和畸变后的微弱光信号放大、整形、再生成具有一定强度的光信号，继续送向前方，以保证良好的通信质量。
3、光纤通信的特点：（可参照P1、2）
优点：（1），传输容量大。（2）传输损耗小，中继距离长。
（3）保密性能好：光波仅在光纤芯区传输，基本无泄露。
（4）抗电磁干扰能力强：光纤由电绝缘的石英材料制成，不受电磁场干扰。
（5）体积小、重量轻。（6）原材料来源丰富、价格低廉。
缺点：1）弯曲半径不宜过小；2）不能远距离传输；3）传输过程易发生色散。
4、适用光纤：P11
G.652 和G.654：常规单模光纤，色散最小值在1310nm处，衰减最小值在1550nm处。常见的结构有阶跃型和下凹型单模光纤。
G.653：色散位移光纤，色散最小值在1550nm处，衰减最小值在1550nm处。难以克服FWM混频等非线性效应带来的影响。
G.655：非零色散光纤，色散在1310nm处较小，不为0；衰减最小值在1550nm处。可以尽量克服FWM混频等非线性效应带来的影响。
