发电厂防雷接地与过电压保护

电气设备的防雷与过电压保护随着科技的不断发展，电气设备在我们的生活中扮演着越来越重要的角色。

然而，雷击和过电压问题成为我们在使用电气设备时需要面对的挑战之一。

本文将讨论如何有效地进行电气设备的防雷与过电压保护。

一、防雷保护雷击是指由于大气激发电荷不平衡而产生的电流放电现象。

电气设备一旦遭受雷击，会造成严重的损坏甚至失效。

因此，防雷保护是至关重要的。

1. 接地系统接地系统是防雷保护中的关键措施之一。

通过将设备的金属外壳或导体与地下的导体相连接，可以将雷击引流至大地，并减少对设备的损坏。

接地系统应该保持良好的导电性能，确保电流能够有效地通过地下导体流入地面。

2. 避雷针避雷针是传统的防雷保护工具之一。

它通常安装在高架建筑物的顶部，可以吸引雷电，并通过导线将电流引入地下。

避雷针的安装应符合相关的安全规范，并经常进行检查和维护，确保其正常工作。

3. 避雷器避雷器是一种可以吸收和分散过电压的设备。

它通常安装在电气设备的输入端，当遭遇过电压时，避雷器会迅速反应，将电压分散到接地系统中，从而保护设备免受损坏。

二、过电压保护过电压是指系统中超过额定电压的电压波动。

过电压可能是由于雷击、电力系统故障或其他原因引起的。

过电压会对电气设备造成严重的损坏，因此过电压保护也是非常重要的。

1. 过电压保护器过电压保护器是专门用于保护电气设备免受过电压的损害。

它可以迅速检测到过电压，并通过自动切断或分散电压的方式来保护设备。

过电压保护器应根据系统的需求进行适当选择，并定期检查和更换以确保其正常工作。

2. 断路器断路器是一种用于保护电气设备免受过电压的开关装置。

当系统中出现过电压时，断路器会自动切断电流，防止电流超过设备的承受能力。

选择合适的断路器对于过电压保护至关重要，并应根据设备的负载和额定电压进行合理设置。

3. 绝缘保护绝缘保护是通过绝缘材料和绝缘设备来预防过电压。

合适的绝缘材料可以减少电压波动对设备的影响，并保护设备免受过电压的损害。

探究风电机组过电压保护与防雷接地设计[摘要]就目前为止，我国风电机组过电压保护与防雷接地设计行业标准及国家标准尚未建立完善。

为了实现风电行业的健康发展，风电系统中风电机组过电压保护体系急需健全，该体系主要针对机组配套升压设备保护、接地装置、感应雷保护、直接雷保护等方面的内容。

在本案，笔者对风电系统中风电机组过电压保护与防雷接地设计方案做了系统地阐释，这对风电场设计及风力发电意义重大。

[关键词]风电机组过电压保护防雷接地中图分类号：tm862 文献标识码：a 文章编号：1009-914x（2013）10-0061-01一、前言在我国，风力发电为新兴产业，在风力发电系统中，过电压保护与防雷接地问题普遍存在，其主要包括：场内输电线路、风电场升压站、风电机组。

风电机组——接地装置、感应雷保护、直击雷保护、机组配套升压设备保护等；升压站——接地装置、操作过电压、消弧消谐、配电装置侵入雷电波保护、直接雷保护等；场内输电线路——通过架空线路防雷、接地、过电压保护及通过电缆输电方式接地、过电压等。

针对升压站、防雷接地、输电线路过电压保护，我国电力系统已经建立了相关规范要求，但是，由于风电场所处地形条件及风电本身结构存在特殊性，所以，风电场过电压与防雷接地亦表现出某些个性特点。

二、风电机组过电压保护与防雷接地针对风电机组自身特点及功能特点，风电机组安装位置主要选择于草原、高山、滩涂、海岛等空旷地带，理由是该地带风力资源丰富。

但是，这些空旷地带大多为雷击高发地带，风电机塔筒高达60～70米，亦有超过100米的大容量机组。

所以，驱动设备及发电机组均位于高空位置，受雷击损坏率高，风电机出口电压多为690伏。

风电机组过电压保护与防雷接地应对机组配套升压设备、基础接地系统设计、感应雷保护、直击雷保护方面重点考虑。

（一）直击雷保护由于风电机塔筒高，受雷击机率大，所以，必须加强风力发电机防雷击防范措施。

风力发电机组结构主要包括支撑塔筒、叶片、控制装置、液压系统、偏航装置、变桨变速装置、齿轮箱、转子、发电机等。

发电厂防雷措施1. 介绍在发电厂运营过程中，雷击是一种常见的自然灾害，可能对设备和人员造成不可逆转的损害。

为了降低雷击对发电厂的影响，需要采取有效的防雷措施。

2. 防雷策略为了保护发电厂设备和人员的安全，以下是一些常见和有效的防雷措施：2.1. 接地系统正确安装和维护接地系统是防止雷击的必要步骤。

发电厂应建立可靠的接地系统，确保设备和建筑物能够有效地释放雷击电流。

2.2. 避雷针安装避雷针是一种常见的防雷手段。

避雷针可以吸引和导向雷电，从而减少雷击对设备和建筑物的影响。

发电厂应根据实际情况，合理布置避雷针。

2.3. 雷电监测系统安装雷电监测系统可以提前预警雷电活动的发生，并采取相应的防护措施。

雷电监测系统可以监测雷电活动的频率、强度和位置，为发电厂的防雷工作提供重要参考。

2.4. 绝缘设备和保护装置使用绝缘设备和保护装置可以预防雷电对设备的直接影响。

发电厂应确保设备的绝缘良好，并安装合适的保护装置，如避雷器和过电压保护器。

2.5. 员工培训和意识提高发电厂的员工应接受相关的防雷培训，了解防雷知识和应急处理措施。

员工的防雷意识提高可以有效减少雷击事故的发生，并及时做出正确的应对。

3. 周期性检测和维护定期对防雷设施进行检测和维护是确保其有效性的重要步骤。

发电厂应制定详细的检测计划，并及时修复或更换存在问题的设备和装置。

结论综上所述，发电厂需要采取一系列防雷措施来保护设备和人员的安全。

建立可靠的接地系统，安装避雷针，使用雷电监测系统和保护装置，以及提高员工的防雷意识，都是有效的防雷策略。

同时，定期检测和维护防雷设施也是确保其有效性的重要措施。

电力设备的防雷与过电压保护随着电力设备的广泛应用，防雷与过电压保护成为了保障设备安全稳定运行的关键一环。

本文将从防雷与过电压的概念入手，分析其对电力设备的重要性，并提出一些常见的防雷与过电压保护方案。

一、防雷与过电压的概念及重要性防雷是指采取各种措施，防止雷电对设备、系统造成破坏；过电压是指电力系统或设备上出现超过正常工作电压的电压波动。

由于雷电和过电压的突发性和破坏性，防雷与过电压保护在电力设备中具有重要作用。

首先，防雷与过电压保护可以保护设备免受雷击和过电压影响。

雷电击中设备可能导致设备损坏，甚至引起火灾等安全事故。

而过电压也会对设备的电气元件造成损害，缩短设备的使用寿命。

其次，防雷与过电压保护可以提高设备的可靠性和稳定性。

通过采取防雷与过电压保护措施，可以降低雷击和过电压事件对设备正常运行造成的干扰，提高设备运行的可靠性。

尤其是对于关键性电力设备，防雷与过电压保护更是必不可少。

二、防雷与过电压保护方案1. 外部防雷措施外部防雷措施主要是通过防雷接地装置和避雷针等设备，将雷电引入地下，避免雷电对设备的直接打击。

合理布置避雷装置，确保其与设备之间的连接良好，可有效减少雷击带来的破坏。

2. 内部过电压保护内部过电压保护主要是通过安装过电压保护装置，对设备进行电气隔离和过电压限制等措施。

过电压保护装置可以及时检测到过电压事件，并通过自动切断电源或限制过电压波形来保护设备免受损害。

3. 接地保护良好的接地系统是防雷与过电压保护的基础。

通过正确设置接地装置，可以将过电压引导到地下，减少其对设备的影响。

同时，接地装置还可提供设备漏电保护、电流分流和防止静电积聚等功能。

4. 绝缘保护借助绝缘材料和绝缘结构，可在设备内部形成电气隔离层，防止过电压波形通过，保护设备内部的电气元件。

绝缘保护在电力设备中具有重要地位，可以防止过电压对设备的侵害。

三、结论电力设备的防雷与过电压保护是确保设备安全、稳定运行的重要手段。

母线架的防雷和过电压保护措施母线架是电力系统中重要的组成部分，用于传输电能，连接不同的电力设备。

然而，由于天气和其他外界因素的影响，母线架常常面临着雷击和过电压等电力故障的风险。

为了确保电力系统的安全稳定运行，必须采取相应的防雷和过电压保护措施。

第一，合理的接地系统是保护母线架的关键。

良好的接地系统可以提供低阻抗路径，将雷电和过电压迅速导入地下。

接地电阻应控制在规定范围内，以确保母线架的防雷能力。

通常，采用接地网来实现接地，接地网应具备足够的导电能力，且排列合理，确保均匀接地。

第二，安装雷电感应器和避雷针是常见的防雷措施。

雷电感应器可以通过接地，吸收和放散雷电能量，降低雷击风险。

避雷针则可以分散雷电的集中能量，减少雷击的可能性。

在母线架周围设置足够数量的雷电感应器和避雷针，可以有效地保护母线架免受雷击的影响。

第三，过电压保护器也是必不可少的保护措施之一。

母线架在电力系统中承担了重要的电能传输任务，因此需要保护器来保护其免受过电压的损害。

过电压保护器可以根据电力系统的运行情况，在过电压发生时迅速引导和放散过电压，以保护母线架和其他电力设备。

常见的过电压保护器包括避雷器、过电压限制器和过电压释放器等。

第四，合理的绝缘设计对于防止过电压损害也非常重要。

绝缘设计应考虑到电力系统中可能出现的各种过电压情况，采用适当的绝缘材料和结构，确保母线架和其他设备之间的绝缘性能达到要求。

此外，绝缘检测和维护工作也应定期进行，确保绝缘材料的完好性和可靠性。

第五，监测和维护工作对于保护母线架的防雷和过电压能力也至关重要。

监测系统可以实时监测母线架的运行状态和电气参数，及时发现故障和异常情况。

维护工作包括定期的检查和维护，例如清洁绝缘子、检查接地电阻和更换老化的保护器等，以确保母线架始终处于良好的运行状态。

总之，母线架的防雷和过电压保护措施是确保电力系统安全稳定运行的重要环节。

合理的接地系统、雷电感应器和避雷针的设置、过电压保护器的应用、合理的绝缘设计以及监测和维护工作的进行都是保护母线架的关键措施。

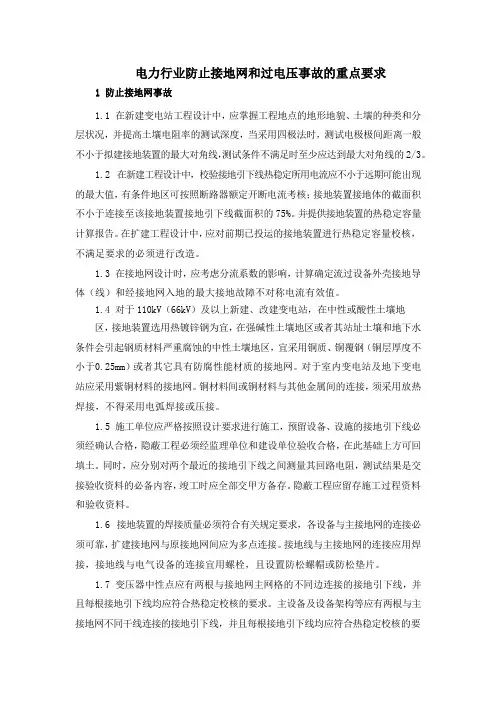

电力行业防止接地网和过电压事故的重点要求1 防止接地网事故1.1 在新建变电站工程设计中，应掌握工程地点的地形地貌、土壤的种类和分层状况，并提高土壤电阻率的测试深度，当采用四极法时，测试电极极间距离一般不小于拟建接地装置的最大对角线，测试条件不满足时至少应达到最大对角线的2/3。

1.2 在新建工程设计中，校验接地引下线热稳定所用电流应不小于远期可能出现的最大值，有条件地区可按照断路器额定开断电流考核；接地装置接地体的截面积不小于连接至该接地装置接地引下线截面积的75%。

并提供接地装置的热稳定容量计算报告。

在扩建工程设计中，应对前期已投运的接地装置进行热稳定容量校核，不满足要求的必须进行改造。

1.3 在接地网设计时，应考虑分流系数的影响，计算确定流过设备外壳接地导体（线）和经接地网入地的最大接地故障不对称电流有效值。

1.4 对于110kV（66kV）及以上新建、改建变电站，在中性或酸性土壤地区，接地装置选用热镀锌钢为宜，在强碱性土壤地区或者其站址土壤和地下水条件会引起钢质材料严重腐蚀的中性土壤地区，宜采用铜质、铜覆钢（铜层厚度不小于0.25mm）或者其它具有防腐性能材质的接地网。

对于室内变电站及地下变电站应采用紫铜材料的接地网。

铜材料间或铜材料与其他金属间的连接，须采用放热焊接，不得采用电弧焊接或压接。

1.5 施工单位应严格按照设计要求进行施工，预留设备、设施的接地引下线必须经确认合格，隐蔽工程必须经监理单位和建设单位验收合格，在此基础上方可回填土。

同时，应分别对两个最近的接地引下线之间测量其回路电阻，测试结果是交接验收资料的必备内容，竣工时应全部交甲方备存。

隐蔽工程应留存施工过程资料和验收资料。

1.6 接地装置的焊接质量必须符合有关规定要求，各设备与主接地网的连接必须可靠，扩建接地网与原接地网间应为多点连接。

接地线与主接地网的连接应用焊接，接地线与电气设备的连接宜用螺栓，且设置防松螺帽或防松垫片。

雷电过电压及防护雷电放电涉及气象、地形地质等许多自然因素，有很大的随机性，因而表征雷电特性的各种参数也就带有统计的性质。

许多国家地区都选择典型地区地点建立雷电观测站，并在输电线路和变电站中附设观测装置，进行长期而系统的雷电观测，将观测的数据进行系统的分析，得到相应的雷电参数，为研究和防雷提供依据，从而进行保护。

一、雷电参数雷暴日：每年中有雷电的天数。

雷暴小时：每年中有雷电的小时数。

年平均雷暴日不超过15 的地区为少雷区；超过40 的为多雷区；超过90 的地区及根据运行经验雷害特别严重的地区为强雷区地面落雷密度γ：每一个雷暴日、每平方公里对地面落雷次数。

电力行业标准DL/T620-1997建议取γ= 0.07次／平方公里. 雷电日。

雷电通道波阻抗：雷电通道如同一个导体，雷电流在导体中流动，对电流波呈现一定的阻抗，该阻抗叫做雷电通道波阻抗（规程建议取300 ~ 400Ω）雷电流的极性：国内外实测结果表明，负极性雷占绝大多数，约占75 ~ 90 %。

雷电流幅值雷电流：雷击具有一定参数的物体时，若被击物阻抗为零，流过被击物的电流规程规定，雷电流是指雷击于的低接地电阻物体时，流过该物体的电流。

雷电流波头：1 ~ 5 μs 范围内变化，多为2.5 ~ 2.6 μs，规程规定取2.6 μs；雷电流波长：20 ~ 100 μs ，多数为50 μs 左右。

为简化计算，视为无限长；雷电流陡度：陡度α与幅值I 有线性的关系，即幅值愈大，陡度也愈大。

一般认为陡度超过50 kA/μs 的雷电流出现的概率已经很小（约为0.04）波形：二、防雷的基本措施1、避雷针和避雷线避雷针（线）的保护原理当雷云的先导向下发展，高出地面的避雷针（线）顶端形成局部电场强度集中的空间，以至有可能影响下行先导的发展方向，使其仅对避雷针（线）放电，从而使得避雷针（线）附近的物体免遭雷击。

对避雷针（线）的要求（1）为了使雷电流顺利地泄入大地，故要求避雷针（线）应有良好的接地装置。
