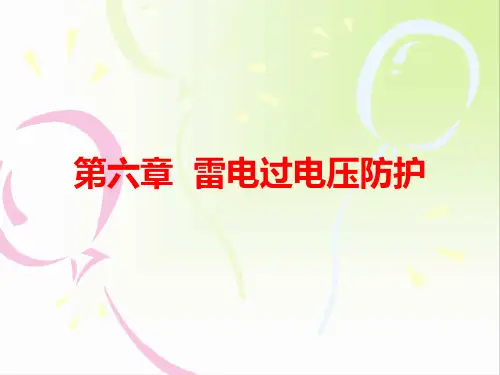

第六 雷电过电压防护

雷电过电压的防护措施
雷电过电压的防护措施
“雷电过电压”是一种由于雷电放电或其他被称为“雷电冲击”的大电压，而发生的电压异常情况。

它会对电气设备造成严重损坏，甚至可能引发火灾。

因此，对其进行有效的防护是非常必要的。

一般来说，雷电过电压的防护分为两个方面：一是采用低电压保护措施，二是采用高电压保护措施。

1、采用低电压保护措施：
(1) 采用隔离变压器：隔离变压器可以有效的降低供电系统的电压，从而减少雷电过电压对电气设备的影响；
(2) 采用恒压电源：恒压电源可以有效的将供电系统内的电压恒定在一个较低的水平，从而有效的防止雷电过电压危害；
(3) 采用抗雷电过电压器件：抗雷电过电压器件可以有效的保护电气设备免受雷电过电压的影响，如避雷针、避雷器等。

2、采用高电压保护措施：
(1) 采用高压低漏技术：这是一种特殊的低电压保护技术，通过把高压的电压降至低电压，从而减少电气设备的损坏；
(2) 采用隔离型抗雷电过电压器件：这种抗雷电过电压器件可以有效的保护电气设备免受雷电过电压的影响，如隔离式避雷器等；
(3) 采用绝缘技术：绝缘技术可以有效的阻断大电压的传播，从而有效的保护电气设备。

总之，雷电过电压的防护措施包括采用低电压保护措施、采用高电压保护措施、采用高压低漏技术、采用隔离型抗雷电过电压器件以及采用绝缘技术。

这些措施不仅可以有效的防止雷电过电压，而且还可以减少雷电过电压对电气设备的损坏，从而节省费用、提高安全性，具有重要的意义。

特高压GIS变电站雷电过电压防护研究
随着特高压输电技术的发展，特高压(GIS)变电站的建设愈发普及。

雷电过电压对特
高压(GIS)变电站的设备和工程造成了一定的威胁，因此研究特高压(GIS)变电站雷电过电
压防护措施是非常必要的。

特高压(GIS)变电站雷电过电压防护主要包括外部和内部两个方面。

外部防护是指通
过合理的外部防雷技术来防止外部雷电过电压的冲击。

内部防护则是指通过合理的内部绝
缘结构与接地方式来减小雷电过电压对内部设备的影响。

在特高压(GIS)变电站的外部防护方面，一般采用接地网与防雷母线相结合的方式。

接地网能够有效地分散雷电过电压的能量，减小其对设备的冲击；而防雷母线则能够进一
步将过电压引入地下，保护变电站的设备。

还可以建立适当的避雷针、避雷网和避雷带等
外部防护措施，来排挤和分散雷电的电荷。

在特高压(GIS)变电站的内部防护方面，首要任务是保证GIS设备与外部连接器的绝缘性能。

通过合理的绝缘设计与绝缘监测设备，可以实时监测绝缘状态，及时采取相应的绝
缘措施。

还可以采用防雷隔离器等设备，来减小雷电过电压对内部设备的影响。

特高压(GIS)变电站还应建立完善的接地系统，选用低电阻、低感抗的接地装置，以减小过电压
对设备的影响。

特高压(GIS)变电站雷电过电压防护研究还需要对不同雷电过电压模型进行仿真分析，并针对性地制定相应的防护措施，以提高变电站的抵御能力。

冲击地闪和电流地闪也是导
致特高压(GIS)变电站设备损坏的重要原因，因此还需要研究冲击地闪和电流地闪的防护
原理和方法，以保障设备的安全运行。

交流特高压电网的雷电过电压防护特高压电网作为电力系统中的重要组成部分，承担着大功率输电的任务，对于雷电过电压防护具有重要意义。

特高压电网在输电过程中容易受到雷电过电压的影响，如不加以防护，可能会对电网设备和系统运行造成损害甚至发生事故。

因此，特高压电网必须采取一系列措施来防止雷电过电压的产生和传播。

首先，特高压电网必须采用合适的导线材料和结构。

特高压电网输电线路通常采用的是悬垂绝缘子，这种绝缘子有良好的绝缘性能和抗风振性能，能够有效地抵御雷电过电压的冲击。

此外，为了提高线路的耐雷电性能，可以在导线上加装避雷针和避雷器，从而将雷电过电压引入地面，保护线路设备。

其次，特高压电网还需要配置雷电过电压保护装置。

雷电过电压保护装置通常采用的是避雷器，可以将雷电过电压引入地面，保护电网设备不受损害。

在特高压电网中，避雷器通常安装在变电站设备的进出线路、变压器和电缆终端等位置。

避雷器能够有效地吸收雷电过电压的能量，保持设备工作在安全电压范围内。

另外，特高压电网还需要加强对接地系统的构建。

良好的接地系统能够将雷电过电压迅速引入地面，减少对设备的影响。

特高压电网接地系统包括接地网、接地极和接地线等，通过有效地配置这些设施，可以提高接地系统的效果。

此外，特高压电网还可以采用接地引雷的方法，将雷电引入地下，减少对电网的影响。

总之，特高压电网的雷电过电压防护是确保电网设备和系统安全运行的关键措施。

通过采用合适的导线材料和结构，配置雷电过电压保护装置，并加强对接地系统的构建，可以有效地防止雷电过电压对电网的影响。

特高压电网必须认真对待雷电过电压防护工作，确保电网的可靠运行。

只有这样，特高压电网才能够更好地为社会提供稳定可靠的电力供应。

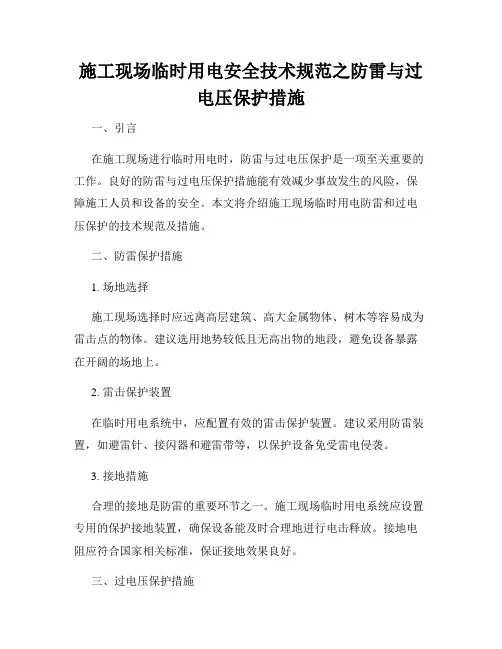

施工现场临时用电安全技术规范之防雷与过电压保护措施一、引言在施工现场进行临时用电时，防雷与过电压保护是一项至关重要的工作。

良好的防雷与过电压保护措施能有效减少事故发生的风险，保障施工人员和设备的安全。

本文将介绍施工现场临时用电防雷和过电压保护的技术规范及措施。

二、防雷保护措施1. 场地选择施工现场选择时应远离高层建筑、高大金属物体、树木等容易成为雷击点的物体。

建议选用地势较低且无高出物的地段，避免设备暴露在开阔的场地上。

2. 雷击保护装置在临时用电系统中，应配置有效的雷击保护装置。

建议采用防雷装置，如避雷针、接闪器和避雷带等，以保护设备免受雷电侵袭。

3. 接地措施合理的接地是防雷的重要环节之一。

施工现场临时用电系统应设置专用的保护接地装置，确保设备能及时合理地进行电击释放。

接地电阻应符合国家相关标准，保证接地效果良好。

三、过电压保护措施1. 过电压保护器的选择临时用电系统中应配置过电压保护装置，当电网中出现过电压时能及时起到保护作用。

常见的过电压保护装置有避雷器、保护器和自动断路器等。

2. 过电压保护装置的安装过电压保护装置应安装在主进线路与分支线之间，以便保护所有设备和线路免受过电压的危害。

同时，要确保过电压保护装置的距离尽可能地短，以降低线路阻抗和电压峰值。

3. 过电压保护器的检测与维护定期对过电压保护装置进行检测和维护，确保其正常工作。

检查保护器的连接情况，保持连接牢固；检查保护器的触点状态，保持清洁良好；定期检验保护器的电气性能，确保其正常工作。

四、综合安全措施1. 设立警示标志在施工现场设置警示标志，明确标识出电气设备和电缆等区域，提醒工作人员注意安全。

2. 加强教育培训进行员工的安全教育培训，使其充分了解临时用电的安全性和相关规范，提高其安全意识和应对突发事件的能力。

3. 定期检查和维护定期对临时用电设备进行检查和维护，保证设备正常工作。

检查电缆的绝缘情况，确保电缆、插头和插座等设备无损坏。

雷电过电压及防护雷电过电压及防护雷电放电涉及气象、地形地质等许多自然因素，有很大的随机性，因而表征雷电特性的各种参数也就带有统计的性质。

许多国家地区都选择典型地区地点建立雷电观测站，并在输电线路和变电站中附设观测装置，进行长期而系统的雷电观测，将观测的数据进行系统的分析，得到相应的雷电参数，为研究和防雷提供依据，从而进行保护。

一、雷电参数雷暴日：每年中有雷电的天数。

雷暴小时：每年中有雷电的小时数。

年平均雷暴日不超过15 的地区为少雷区；超过40 的为多雷区；超过90 的地区及根据运行经验雷害特别严重的地区为强雷区地面落雷密度γ：每一个雷暴日、每平方公里对地面落雷次数。

电力行业标准DL/T620-1997建议取γ= 0.07次／平方公里. 雷电日。

雷电通道波阻抗：雷电通道如同一个导体，雷电流在导体中流动，对电流波呈现一定的阻抗，该阻抗叫做雷电通道波阻抗（规程建议取300 ~ 400Ω）雷电流的极性：国内外实测结果表明，负极性雷占绝大多数，约占75 ~ 90 %。

雷电流幅值雷电流：雷击具有一定参数的物体时，若被击物阻抗为零，流过被击物的电流规程规定，雷电流是指雷击于的低接地电阻物体时，流过该物体的电流。

雷电流波头：1 ~ 5 μs 范围内变化，多为2.5 ~ 2.6 μs，规程规定取2.6 μs；雷电流波长：20 ~ 100 μs ，多数为50 μs 左右。

为简化计算，视为无限长；雷电流陡度：陡度α与幅值I 有线性的关系，即幅值愈大，陡度也愈大。

一般认为陡度超过50 kA/μs 的雷电流出现的概率已经很小（约为0.04）波形：二、防雷的基本措施1、避雷针和避雷线避雷针（线）的保护原理当雷云的先导向下发展，高出地面的避雷针（线）顶端形成局部电场强度集中的空间，以至有可能影响下行先导的发展方向，使其仅对避雷针（线）放电，从而使得避雷针（线）附近的物体免遭雷击。

对避雷针（线）的要求（1）为了使雷电流顺利地泄入大地，故要求避雷针（线）应有良好的接地装置。

雷击过电压的防护措施
雷击过电压防护措施：
① 安装避雷针或避雷带，引导雷电安全入地；
② 在重要设备附近设置电涌保护器（SPD），吸收过电压；
③ 采用等电位连接，将金属物体连接在一起，减少电位差；
④ 确保接地系统良好，接地电阻符合安全标准；
⑤ 电缆进出建筑物处加装屏蔽层，防止感应雷侵入；
⑥ 重要电路使用隔离变压器，增加电气隔离；
⑦ 定期检查防雷设施，确保其功能正常；
⑧ 敏感设备加装稳压电源，避免电压波动损害；
⑨ 在雷电多发地区，增加防护措施的密度和强度；
⑩ 提高建筑物本身的屏蔽性能，减少直击雷的危害；
⑪ 对于户外设备，尽可能采用地下布线方式；
⑫ 加强员工安全教育，了解雷电防护的基本知识。

交流特高压电网的雷电过电压防护特高压电网是一种电压等级较高的电力输电系统，其电压等级一般在1000千伏及以上。

特高压电网的建设对于提高电网的输电能力、减少输电损耗、改善电网结构、提高电网安全性等方面都有着重要的意义。

然而，特高压电网的建设也面临着一系列的挑战，其中之一就是雷电过电压对其带来的威胁。

因此，为了保障特高压电网的安全运行，必须对其进行雷电过电压防护。

本文将从特高压电网的雷电过电压特点、防护原则和方法等方面进行探讨。

一、特高压电网的雷电过电压特点特高压电网由于其电压等级较高，具有一定的雷电敏感性。

在雷电天气条件下，电力线路上的闪络、击穿和短路现象会导致大量电能注入特高压电网，引起各种过电压问题。

特高压电网的雷电过电压特点主要包括以下几个方面：1. 高电压等级：特高压电网的电压等级很高，一般在1000千伏及以上，因此雷击对其的影响也会更加严重。

2. 高电能注入：雷电击中电力线路会产生大量能量，其中一部分会通过电力线路注入特高压电网，导致电网系统的电压瞬间升高。

3. 快速变化：雷电过电压的变化速度很快，一般在毫秒级别，导致电网系统的电压瞬间波动。

4. 高频分量：雷电过电压中含有大量的高频分量，这些高频分量对电力设备影响较大。

5. 多次击穿：雷电过电压引起的击穿现象通常不止一次，会引发多次击穿现象，对电力设备带来额外的损害。

二、特高压电网的雷电过电压防护原则特高压电网的雷电过电压防护主要应遵循以下原则：1. 综合防护：特高压电网的雷电过电压防护应综合考虑各种因素，包括电力设备的特性、运行条件、地质环境等，进行全面的防护设计。

2. 多层次防护：特高压电网的雷电过电压防护需要采取多层次的措施，包括设备层面的防护和系统层面的防护，以提高防护效果和可靠性。

3. 合理布置：特高压电网的雷电过电压防护布置应合理，要根据电力线路和设备的特点，以及雷电活动的规律等因素，确定合适的防护措施和设备布置。

4. 强调耐受能力：特高压电网的防护设备应具备良好的耐受能力，能够承受雷电过电压的冲击和大电流的作用，保证设备的安全运行。

交流特高压电网的雷电过电压防护范本特高压电网是一种电压等级在1000千伏以上的电网。

由于电网的电压越高，雷电对电网的影响也越大。

雷电过电压是指由于雷电产生的瞬间大电流，引起电网中电压的瞬间上升。

为了保证特高压电网的安全稳定运行，必须采取适当的雷电过电压防护措施。

下面是一个交流特高压电网的雷电过电压防护范本，包括以下几个方面的内容：1. 概述：对特高压电网的雷电过电压防护进行概述，包括其重要性、目标和原则。

2. 配置规划：根据特高压电网的具体情况，确定合适的雷电过电压防护配置规划。

3. 入口处防护：对特高压电网的主要输电线路和变电站进行雷电过电压防护，包括安装避雷针、避雷网和过电压保护器等设备。

4. 中间点防护：在特高压电网的中间点设置避雷器和过电压保护器，以减小雷电过电压对电网的影响。

5. 终端处防护：根据情况，在特高压电网的终端处设置过电压保护器，以保护终端设备免受雷电过电压的侵害。

6. 接地系统：特高压电网的接地系统是防护雷电过电压的重要组成部分，包括接地网的规划、设计和施工等。

7. 防护设备选择：根据特高压电网的工作条件和技术要求，选择合适的雷电过电压防护设备，包括避雷针、避雷器、过电压保护器等。

8. 防护工艺：特高压电网的雷电过电压防护工艺包括设备的安装、维护和检测等，保证防护措施的有效性。

9. 监测系统：特高压电网的雷电过电压防护需要配备合适的监测系统，及时掌握电网中的雷电过电压情况，以调整防护措施。

10. 应急措施：针对特高压电网的雷电过电压事件，需要制定相应的应急预案，以确保电网的安全和稳定运行。

11. 安全教育与培训：对特高压电网的雷电过电压防护人员进行安全教育与培训，提高其防护意识和技能。

以上是一个交流特高压电网的雷电过电压防护范本，根据特高压电网的实际情况和需求，可以进行适当的修改和调整。

实际的雷电过电压防护需要根据具体的工程项目进行设计和实施，确保特高压电网的安全运行。

交流特高压电网的雷电过电压防护范本（二）第一章：引言电力系统是现代社会不可或缺的基础设施之一，而交流特高压（UHV AC）电网是电力系统中的关键组成部分之一。

自动化系统的雷电防护摘要雷电过电压能够分成感应雷电过电压以及直接雷电过电压这两种。

其中感应雷电过电压是因为电磁场的变化导致电磁耦合所产生的。

而直接雷电过电压则是因为流经被击物很大的电流所产生的。

不单单会对自动化系统设备造成巨大的危害，同时还会引起电子系统的误动作问题发生，对于电子系统会造成致命性的破坏，从而产生巨大的经济损失，因此一定要对其进行相应的预防。

关键词：配电线路过电压保护防雷保护1一、自动化系统的雷电防护针对自动化系统在雷电防护方面的相关措施进行分析研究。

首先对于暴露在外面的设备应该通过雷电防护系统（LPS）来进行相应的控制，而在这一方面最有效的方式就是避雷针。

通常来说避雷针在设计中是非常重要的组成部分，对于自动化系统的设计以及相应的运用都需要做大全面且详细的检查，要及时的查缺补漏。

在完成了LPS之后，就能够有效的避免直击雷电的大电流入侵自动化系统。

而当前我们应该注重对LEMP的防护工作。

1.1基本的LEMP防护措施对LEMP的基本防护措施包括:1)接地以及等电位连接，接地措施能够将雷电引入到地下，而等电位连接则能够将各个设备之间的电位差降低到最小值，这样也就能够达到最小磁场的目标。

2)空间屏蔽是对于雷电闪击所产生磁场的一种减弱方式，避免出现内部浪涌现象。

3)内外部线路屏蔽，这里应该使用相应的线来进行金属管以及屏蔽电线等方面的链接，随后将电磁脉冲引流，避免进入到设备中产生浪涌。

4)内部合理的布线能够有效的降低回路面积，从而减少在回路方面的感应电压。

5)使用浪涌保护器组合来限制外部以及内部浪涌行为。

上述几种方式对于雷电所产生的进场磁场都进行了最大限度的减弱，从而让进入到供电线路以及信号领域中的浪涌得到相应的控制和管理，让大量的电磁消散到大地中，这样就能够有效的增加设备的承受能力。

1.2接地和等电位连接一个健全的接地系统通常来说都需要等电位连接网和终端装置所构成，而等电位连接网就是接地系统中的一个重要的组成部分。

小议6kV配电线路防雷保护措施摘要:配电线路是电力传输中极为重要的一部分，它对于电力系统正常运转有着不可估量的作用，但是在配电线路中最为常见的问题就是雷电对线路的影响。

因此本文详细的探讨了配电线路防雷保护措施，目的是有效提高我国6kV 配电线路的防雷措施，尽量避免因雷电问题而造成损失，最大限度上保证我国的社会经济的发展。

关键词:6kV 配电线路防雷措施1、前言众所周知，常常造成6kV配电线路故障的自然原因中，最为常见的就是雷电因素。

雷电可以将配电线路造成不可逆的损坏，或者引起线路的跳闸，这些都大大的影响了配电线路电力的正常供应。

为了能有效的防止雷电所带来的不利影响以及保证配电线路的正常使用，已经有多种防雷方法处于使用当中，下文将逐一探讨。

2、配电线路的防雷措施配电线路上的过电压有两种：一种是雷击于线路引起的，称为直击雷过电压；另一种是雷击线路附近地面，由于电磁感应所引起的，称为感应雷击过电压。

配电线路的防雷原则：首先是防止雷直击导线和设备；其次是防止雷击避雷设施引起绝缘闪络；第三是防止雷击闪络后转化为稳定的工频电弧；最后是防止线路中断供电。

线路防雷性能的优劣，主要用耐雷水平和雷击跳闸率来衡量。

因此加强6kV配电线路防雷和加强过电压防护措施，主要在“抗”和“泄”上下功夫。

2.1 对6kV配电线路，抗反击过电压所引起的闪络有以下两个方面首先是提高线路绝缘水平，减少雷击跳闸率。

线路耐雷水平和雷击跳闸率同线路工频电场梯率和绝缘子冲击电压等级有关。

提高线路绝缘水平，降低工频电场梯度，增加绝缘子抗冲电压强度，其根本措施就是将线路绝缘子由P-6T换成P-15T，这样可使绝缘子的泄漏距离增加，冲击闪络电压增强，线路耐雷水平提高，最终达到雷击跳闸率减少的目的。

如果采用S-280的35 kV级瓷横担，因运行电压梯度大大降低（低于6kV/m）,使建弧率为0，根本发生不了工频电弧，不会引起雷击跳闸。

其次是增大线间距离，将顶相升高，加大顶相与两边相放电距离，减少雷击多相。

交流特高压电网的雷电过电压防护范本特高压电网是指额定电压在1000千伏及以上的输电电网。

由于电网的特殊性，特高压电网的运行安全面临着各种挑战，其中雷电过电压是一种常见的威胁。

为了保护特高压电网免受雷电过电压的损害，需要采取一系列的防护措施。

以下是一个交流特高压电网的雷电过电压防护的范本，供参考。

一、绝缘设计：1. 采用特别设计的合成绝缘子，提高绝缘子强度，增加绝缘性能。

2. 按照规定的安全距离原则设置绝缘子串，避免串串击穿。

3. 组织绝缘子表面维护，保持绝缘子的清洁度。

4. 对于交流特高压电网的主要绝缘子串，可采用气体绝缘子绝缘设计，提高绝缘性能。

二、接地设计：1. 合理设置摇杆接地装置，确保线路的可靠接地。

2. 使用合适的接地材料，如混凝土、铜排等，提高接地效果。

3. 根据地质条件，选择合适的接地电阻值，降低接地电阻。

三、避雷器：1. 在特高压输电线路的过电压抵抗系统中，安装适量的避雷器，提高系统的过电压抵抗能力。

2. 选择合适的避雷器额定电压，确保避雷器在过电压事件时正常工作。

四、线路参数控制：1. 控制线路的电气参数，如电阻、电感和电容等，来减小雷电过电压产生的影响。

2. 合理设置线路的参数，使得对雷电过电压的敏感程度最小化。

五、设备保护：1. 设备绝缘性能的监控和维护，如绝缘电阻检测、局部放电监测等。

2. 安装合适的电压互感器和电流互感器，进行设备状态的实时监测，并采取相应的保护措施。

六、人员安全：1. 高压线路的人员应接受专业的培训，具备特高压电网运行和维护的技能。

2. 员工应佩戴符合标准的防护装备，如绝缘手套、绝缘靴等。

3. 定期进行安全检查和维护，确保设备和线路的安全运行。

以上是一个交流特高压电网的雷电过电压防护的范本，通过绝缘设计、接地设计、避雷器、线路参数控制、设备保护和人员安全等多个方面对于特高压电网的雷电过电压进行综合保护。

这些措施可以降低特高压电网受到雷电过电压的影响，提高电网的运行安全性。

6～10kv电网防雷过电压防护措施分析作者：鄂会兴来源：《华中电力》2014年第02期摘要：6～10kv在雷击事故中电网跳闸率高达80%以上。

电网的网络结构较复杂，保护措施不全面的话，设备容易遭到雷击，严重损坏设备，还会使得周围突然停电，造成经济损失，给居民带来生活上的不便。

本文讲到了引起雷电事故的原因，总结了一些防护措施。

在日常防护中，雷害经常发生地方的避雷器的选择也很重要，优化改进避雷器的接地引下线，避免雷害事故的再次发生。

关键词：配电网络避雷器雷害事故防护措施我国的6～10kv的电网是主要的配电网络，这种电网的主要网络结构是网状，而且绝缘性能不好。

在雷雨天气，容易受到雷击，损害设备。

通过以往的故障统计，6～10kv的等级电压下，在雷击后跳闸率很高，会经常出现被雷击坏刀闸、配电变压器、柱上开关等情况。

虽然这些情况在农网和城网都改进后出现好转，但是雷害事故还是常有发生，尤其是雷击跳闸情况没有得到根本的解决。

雷害事故在雷电活动频繁的区域时常发生，使电网供电的可靠性受到怀疑，电网也不能正常运行。

影响人们正常生活，带来经济损失。

所以一定要对雷击事故的现象仔细认真分析研究，找出原因，寻找解决办法。

完善6～10kv电网防雷过电压防护措施。

一、配电网的防雷现状根据调查统计发现，一些10kV电网的避雷防护设备不全面或是根本没有，设备的绝缘防护做的不好，电网设备很容易遭受雷击，受到损坏。

像在雷电多发地区四川、贵州等地，电网在雷击后跳闸率超过70%。

容易受雷击损害的地区大多是地形偏僻、土壤的电阻率比较高，在雨季也容易发生。

二、发生雷害事故的主要原因2.1线路缺乏保护6kV～10kV 的电网主要是靠避雷器来保护线路上安装的设备，避雷线没有装在电网线路中。

而且避雷器的装置位置又是在配电变压器的高压侧或变电所的出线侧，线路不安全。

当遇到雷雨天气，受到雷击，即使有这些避雷器的保护，比较高的雷电过电压也会损坏线路的绝缘子，损坏电网。
