彩色多普勒和频谱多普勒
彩色多普勒（color Doppler）和频谱多普勒（spectral Doppler）都是超声多普勒技术的应用。
彩色多普勒是一种实时成像技术，能够通过改变超声波的频率和方向来获取血流速度和流向的信息，并将其以彩色图像的形式显示在屏幕上。
在彩色多普勒图像中，不同的颜色代表不同的血流速度，如红色代表向超声探头靠近的血流，蓝色代表远离超声探头的血流，而其他颜色则代表中间速度的血流。
这种技术可以帮助医生快速地观察血液在血管中的流动情况，便于检测异常血流、血栓形成、动脉狭窄等疾病。
频谱多普勒是一种用于检测血流速度的技术。
它通过测量血流反射超声波信号的频率变化来计算血流速度。
频谱多普勒将血流速度分布以频谱图的形式显示出来，可以直观地观察到血流速度的分布情况。
医生可以利用频谱多普勒来评估血管的狭窄程度、血流峰值速度、血流阻力等指标，帮助进行疾病的诊断和治疗。
综上所述，彩色多普勒和频谱多普勒都是超声多普勒技术的应用，彩色多普勒主要通过彩色图像显示血流速度和流向的信息，而频谱多普勒则以频谱图的形式显示血流速度的分布情况。
两种技术在血流检测、疾病诊断和治疗中都有重要的作用。
医院彩色多普勒血流显像及频谱多普勒检查常规一、心血管疾病检查1．仪器调节方法探头频率 2.5～3.5MHz，彩色多普勒的壁滤波用较高通滤波器，彩色标志图（coformap）用变易型，频谱多普勒的取样容积（SV）长度用3mm，一般不超过血管内径大小，超声束与血流的夹角＜20o。
其他调节与二维超声相同。
2．心腔各部位血流检查方法(1)二尖瓣口血流：用心尖四心腔图，取样容积置二尖瓣口的左室侧，距瓣尖约1cm处，于舒张期显示朝向探头的彩色（红色）血流信号，正向双峰型的多普勒频谱。
正常为层流，异常为湍流频谱。
(2)主动脉瓣口血流：用心尖五心腔图，取样容积置主动脉瓣上方，于收缩期显示背向探头的彩色（蓝色）血流信号，负向单峰型多普勒频谱。
(3)三尖瓣口血流：用胸骨旁右室流入道长轴图、主动脉短轴图、心尖四心腔图，取样容积置于三尖瓣前瓣、隔瓣的右室侧，距瓣尖约1cm处，于舒张期显示与二尖瓣口类似的彩色血流信号和多普勒频谱。
(4)肺动脉瓣口血流：用胸骨旁主动脉短轴图、肺动脉分叉长轴图，取样容积置于肺动脉瓣上方，显示背向探头的彩色（蓝色）血流信号及负向单峰型多普勒频谱。
(5)过室间隔血流：检查室间隔缺损的左向右分流，用胸骨旁左室长轴图、心尖四心腔及五心腔图、胸骨旁主动脉短轴图、胸骨旁右室流出道长轴图等断面图，彩色多普勒血流显像显示室间隔中断处有从左室穿越室间隔到右室的收缩期朝向探头的彩色血流信号，由于流速快，可显示为五彩镶嵌的血流信号，连续波多普勒在右室侧血流信号处取样，多普勒频谱显示为收缩期正向单峰高速湍流频谱。
(6)过房间隔血流：检查房间隔缺损的左向右分流，用剑突下心房两腔图、胸骨旁四心腔图等断面图，彩色多普勒血流显示有以舒张期为主的从左房穿越房间隔到右房的朝向探头彩色血流信号，脉冲型多普勒在右房侧血流信号处取样，多普勒频谱显示为以舒张期为主的正向中等速度血流。
(7)主动脉至肺动脉分流血流：检查动脉导管未闭时主动脉至肺动脉的分流血流，彩色多普勒血流在主肺动脉内（直至左肺动脉、未闭的动脉导管）显示收缩期背向探头的彩色血流信号，舒张期显示从未闭动脉导管至主肺动脉内的朝向探头的快速彩色血流信号，连续波多普勒在主肺动脉内（可延续至左肺动脉、未闭动脉导管处）取样，显示双向快速的多普勒频谱，舒张期为正向，收缩期为负向。
彩色多普勒频谱多普勒-概述说明以及解释1.引言1.1 概述概述彩色多普勒频谱多普勒是一种用于测量物体运动速度和方向的技术。
它通过结合彩色和多普勒原理，能够提供更为丰富和直观的运动信息。
在医学和气象领域，彩色多普勒频谱多普勒已经被广泛应用，为诊断和预测提供了有力的工具。
本文将详细介绍彩色多普勒频谱的概念、原理和应用。
首先，我们将对彩色多普勒频谱的概念进行阐述，包括其定义和基本特点。
然后，我们将介绍彩色多普勒频谱的原理，包括多普勒效应和频谱分析的基本原理。
接下来，我们将探讨彩色多普勒频谱在医学和气象领域的应用，包括心血管疾病诊断、血流监测和天气预测等方面。
彩色多普勒频谱多普勒具有许多优势，可以提供更为直观和详细的运动信息。
它能够同时显示速度和方向，使得医生和气象学家可以更准确地评估物体的运动状况。
然而，彩色多普勒频谱也存在一定的局限性，例如对高速运动的检测灵敏度较低。
因此，在未来的发展中，我们需要进一步改进彩色多普勒频谱的技术，以应对更加复杂和多样化的运动情况。
综上所述，本文旨在介绍彩色多普勒频谱多普勒的概念、原理和应用。
通过对彩色多普勒频谱的研究和探索，我们可以更好地理解物体的运动行为，为医学和气象领域的诊断和预测提供更准确和可靠的依据。
在未来的发展中，彩色多普勒频谱多普勒技术有望进一步完善，为我们提供更广阔的研究和应用空间。
1.2 文章结构文章结构部分的内容可以描述整篇文章的组织架构和各个章节的主要内容，具体内容如下：文章结构：本文主要包括引言、正文和结论三个部分。
1. 引言在引言部分，首先对彩色多普勒频谱的背景进行简要概述，介绍其在医学、气象、地质勘探等领域的重要性和应用价值。
接着，说明文章的结构和目的，为读者提供整篇文章的导读。
2. 正文正文部分是整篇文章的核心部分，主要分为以下几个小节：2.1 彩色多普勒频谱的概念在这一小节，详细介绍彩色多普勒频谱的概念，包括其定义、特点以及与传统多普勒频谱的异同之处。
彩色多普勒法是一种利用多普勒效应来检测血流速度和方向的技术。
在医学领域中，它被广泛应用于超声诊断和血流动力学监测。
以下是使用彩色多普勒法区分动脉和静脉的方法：
探头设置：在进行彩色多普勒检查时，探头通常会预先设置好扫查方向，以便更好地捕捉血管内的血流信号。
血流方向：动脉血流方向朝向探头，而静脉血流方向背离探头。
在彩色多普勒图像上，朝向探头的血流显示为红色，背离探头的血流显示为蓝色。
血流速度：动脉血流速度较快，而静脉血流速度较慢。
因此，在彩色多普勒图像上，动脉通常显示为鲜艳的红色，而静脉则显示为较暗的蓝色。
血管壁特点：动脉血管壁较厚，而静脉血管壁较薄。
在彩色多普勒图像上，动脉的管壁通常显示为较明显的蓝色，而静脉的管壁则显示为较弱的蓝色或无色。
通过以上方法，可以使用彩色多普勒法区分动脉和静脉。
需要注意的是，不同个体和不同部位的血管可能存在差异，因此在具体诊断时还需结合其他检查结果和临床经验进行综合判断。

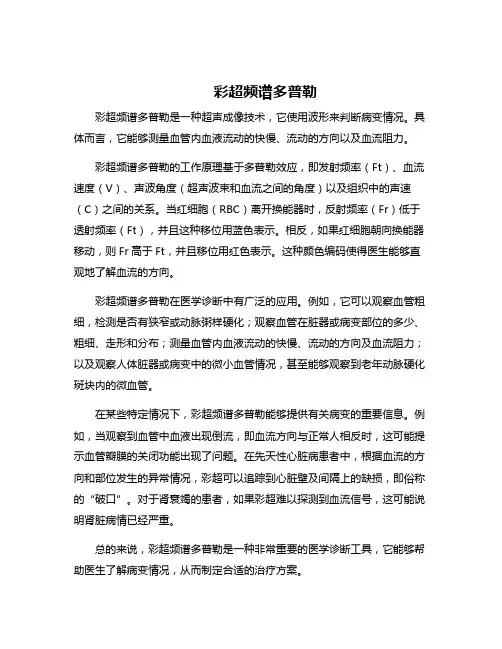

彩超频谱多普勒
彩超频谱多普勒是一种超声成像技术，它使用波形来判断病变情况。
具体而言，它能够测量血管内血液流动的快慢、流动的方向以及血流阻力。
彩超频谱多普勒的工作原理基于多普勒效应，即发射频率（Ft）、血流速度（V）、声波角度（超声波束和血流之间的角度）以及组织中的声速（C）之间的关系。
当红细胞（RBC）离开换能器时，反射频率（Fr）低于透射频率（Ft），并且这种移位用蓝色表示。
相反，如果红细胞朝向换能器移动，则Fr高于Ft，并且移位用红色表示。
这种颜色编码使得医生能够直观地了解血流的方向。
彩超频谱多普勒在医学诊断中有广泛的应用。
例如，它可以观察血管粗细，检测是否有狭窄或动脉粥样硬化；观察血管在脏器或病变部位的多少、粗细、走形和分布；测量血管内血液流动的快慢、流动的方向及血流阻力；以及观察人体脏器或病变中的微小血管情况，甚至能够观察到老年动脉硬化斑块内的微血管。
在某些特定情况下，彩超频谱多普勒能够提供有关病变的重要信息。
例如，当观察到血管中血液出现倒流，即血流方向与正常人相反时，这可能提示血管瓣膜的关闭功能出现了问题。
在先天性心脏病患者中，根据血流的方向和部位发生的异常情况，彩超可以追踪到心脏壁及间隔上的缺损，即俗称的“破口”。
对于肾衰竭的患者，如果彩超难以探测到血流信号，这可能说明肾脏病情已经严重。
总的来说，彩超频谱多普勒是一种非常重要的医学诊断工具，它能够帮助医生了解病变情况，从而制定合适的治疗方案。
彩色多普勒血流图及频谱多普勒的调节一，彩色多普勒血流图的调节1，彩色增益。
增益过大会在血管外出现红，蓝颜色的彩色杂波，增益过小则血管内血流显示不足，在观察血流图时一般先适当降低增益，减少血管壁强反射信号的影响，尔后加大彩色增益直至血管外出现杂波时再往回调，以彩色杂波刚刚消失为度。
2，速度范围。
也称量程。
实际上是调节PRF速度范围如设置过高血流显示不满意，特别是难以检测到低速血流，设置过低则出现色彩混迭现象。
速度范围应该调节到能最大限度的显示低速血流，但又不出现色彩倒错为度。
在没有血液混流的情况下，满意的血流显像应是管腔内血流充盈良好；无色彩倒错；管腔中央部因流速较高色彩更为明亮，如为红色血流则还带有黄色。
3，彩色基线。
如果血流速度很高，通过提升速度范围仍然不能消除色彩倒错现象，还可以采用移动彩色基线移动调节方法，提高对血流最大检测速度，扩大无倒错色彩的显示范围。
4，滤波。
多普勒超声检查时探头接收的信号除了来源于红细胞外，还混杂有血管壁及周围组织运动产行的反射性多普勒信号，这种信号的特点是频率低但回声强度比血流信号大，会对血流检测造成干扰。
滤波器的作用就是把为些反身性多普勒信号滤掉，只让回声强度低但频移高的稳中有降流信号进入信号处理器。
按信号被滤过的程度，仪器设有不同级数的滤波。
级数大的滤波除了滤除非血流信号外，还会将低速血流信号也过滤掉。
选择滤波应视检查对象而定，在腹部领域除非是检测腹主动脉那样高流速的大血管，滤波一般调节在偏小的级数上，特别是在检测静脉血流时。
滤波级数越小，低速稳中有降流显示越充分。
5，帧率。
检查中为获得良好的实时性，应保持一定的帧率。
如果帧率太低则实时性差，而且低速血流信号与彩色杂波变得难以区别。
帧率与PRF呈正比关系，PRF越高帧率越高，但随之而来的取样深度变小。
二维图像显示面积和彩色血流取样范围对帧率也有影响。
检查中如果实时性差，可以结合以下方法提高帧率：A、缩小二维图像的扫查宽度（线阵）或角度（凸阵，扇扫），减小二维图像的显示面积。

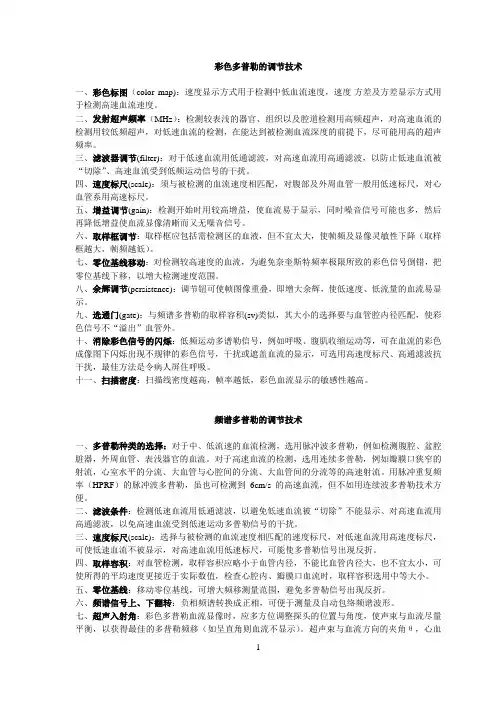

彩色多普勒的调节技术一、彩色标图（color map)：速度显示方式用于检测中低血流速度，速度-方差及方差显示方式用于检测高速血流速度。
二、发射超声频率（MHz）：检测较表浅的器官、组织以及腔道检测用高频超声，对高速血流的检测用较低频超声，对低速血流的检测，在能达到被检测血流深度的前提下，尽可能用高的超声频率。
三、滤波器调节(filter)：对于低速血流用低通滤波，对高速血流用高通滤波，以防止低速血流被“切除”、高速血流受到低频运动信号的干扰。
四、速度标尺(scale)：须与被检测的血流速度相匹配，对腹部及外周血管一般用低速标尺，对心血管系用高速标尺。
五、增益调节(gain)：检测开始时用较高增益，使血流易于显示，同时噪音信号可能也多，然后再降低增益使血流显像清晰而又无噪音信号。
六、取样框调节：取样框应包括需检测区的血液，但不宜太大，使帧频及显像灵敏性下降（取样框越大，帧频越低）。
七、零位基线移动：对检测较高速度的血流，为避免奈奎斯特频率极限所致的彩色信号倒错，把零位基线下移，以增大检测速度范围。
八、余辉调节(persistence)：调节钮可使帧图像重叠，即增大余辉，使低速度、低流量的血流易显示。
九、选通门(gate)：与频谱多普勒的取样容积(sv)类似，其大小的选择要与血管腔内径匹配，使彩色信号不“溢出”血管外。
十、消除彩色信号的闪烁：低频运动多谱勒信号，例如呼吸、腹肌收缩运动等，可在血流的彩色成像图下闪烁出现不规律的彩色信号，干扰或遮盖血流的显示，可选用高速度标尺、高通滤波抗干扰，最佳方法是令病人屏住呼吸。
十一、扫描密度：扫描线密度越高，帧率越低，彩色血流显示的敏感性越高。
频谱多普勒的调节技术一、多普勒种类的选择：对于中、低流速的血流检测，选用脉冲波多普勒，例如检测腹腔、盆腔脏器，外周血管、表浅器官的血流。
对于高速血流的检测，选用连续多普勒，例如瓣膜口狭窄的射流，心室水平的分流、大血管与心腔间的分流、大血管间的分流等的高速射流。
彩色多普勒超声诊断仪技术参数要求（心血管为主全身应用机型）一、主要技术要求和规格（一）概述1、设备名称：彩色多普勒超声诊断仪2、设备用途：主要用于心血管方面的超声检查，兼顾腹部、小器官等方面的超声检查。
3、设备数量：1台。
4、设备要求2020年以后生产，最新版本软件。
（二）设备技术要求及相应配置1、主要技术要求：1.1 GE要求提供cSound™空间像素成像平台、连续发射和接收的冰晶探头技术，先进大的空间像素共焦（TCI）及智能像素优化（ACE）等先进的像素及图像算法处理，支持冰晶探头技术，Virtual Apex虚拟心尖技术，自动心肌AFI技术；飞利浦要求提供nSight主机平台技术，集束精准发射，海量并行处理技术SonoCT复合成像，XRES核磁像素优化技术，自适应图像处理具备纯净波单晶体探头技术，联合影像技术，智能多普勒成像技术，灰阶超宽视野成像技术，智能多普勒技术，心腔造影技术；西门子要求全新生物声学平台技术，具备高清高密度探头技术，SieClear高级空间复合成像技术，TEQ组织均衡技术，DTCE动态组织对比增强技术，超宽视野成像技术，血管增强技术；佳能要求提供iBeam forming(智能波束形成技术),iBeam平台架构和Performance的临床能力带来的成像，iDMS-3D声束成型技术，ATI衰减成像技术，超微血流成像SMI：cSMI彩色模式、mSMI减影模式,高级动态血流ADF,i系列探头技术;动态声束聚焦，声速自动偏转；其他厂家要求提供同高档次平台技术。
1.2 全数字化超声诊断平台及声束形成器，有效扫查深度≥36cm。
1.3 ≥21英寸高分辨率彩色纯平超薄液晶显示器,≥10英寸触摸屏，直接点击触摸屏即可选择需要调节的参数。
1.4 物理通道数≥512。
1.5 高分辨率二维灰阶成像和M型显像。
1.6 彩色多普勒定量识别技术和方向性彩色多普勒能量图（CDE）。
1.7 频谱多普勒及连续多普勒显示和分析。
超声仪器调节：提高多普勒超声最佳性能的调节1．彩色多普勒（CDFI）调节要点（1）彩色前处理功能：包括对彩色信号和多普勒信号阈值的调节、壁滤波范围的调节。
（2）彩色取样框调节：提高彩色血流敏感性显示。
取样框（大小、部位、偏转、不偏转）其大小取决于取样区域的大小，以选调至略大于需要显示的区域为最佳。
如多普勒声束线与受检血管角度接近90度，应偏转取样框则可提增彩色显示。
（3）彩标：为半定量显示方法，通过对比血管内血流的彩色和彩标可以大致了解血流速度范围。
彩标的显示数字应根据所检查血管中血流速度大小予以适当调节，通常调节至可显示该处血管内的高速血流和低速血流。
如检查小血管内的血流时应将彩标调低。
多普勒取样框的大小以略大于被测血管段范围为准。
（4）彩色滤波器：应根据血流速度大小适当调节。
如滤波阈值过高可造成低速血流的丢失；反之，横膈、脏器等运动可产生“闪彩”伪差。
通过彩色滤波器可滤除一般情况下血管以外的其他组织结构活动所致的干扰信号或彩色伪像。
（5）彩色总增益：调节过低可出现假阴性、过高则出现流道溢出、噪音。
彩色总增益大小应根据被测血流速度的大小适中调节，以显示取样框范围血管内的全部血流而又使彩色溢出最低为佳。
（6）周围血管检查：其程序为先横切取得确切的前、后径与横径数据；再纵切、分段观察管壁、内膜、管腔及作血流动力学显示、观察。
2．彩色多普勒功率图（CDP）调节要点（1）动态范围：与噪音、灵敏度有关；应从大至小逐级调节（各种仪器的设计不一，仅供参考）。
一般 20 dB深部脏器 40 dB周围血管 30 dB浅表脏器 25 dB（2）增益：各种仪器的设计不一，又无国际统一标准。
需在实际应用中总结、确定。
注意点：检查时屏气可有效抑制或减低CDP噪音3．多普勒流速曲线调节（1）显示彩色流道——流道方向如与声束方向接近垂直时，必须作彩色取样框偏转调整。
（2）取样线的放置——取样线指示发射多普勒超声的声束方向。
之阳早格格创做乌色多普勒血流图及频谱多普勒的安排一，乌色多普勒血流图的安排1，乌色删益.删益过大会正在血管出门现白，蓝颜色的乌色纯波，删益过小则血管内血流隐现缺累，正在瞅察血流图时普遍先适合落矮删益，缩小血管壁强反射旗号的效率，我后加大乌色删益直至血管出门现纯波时再往回调，以乌色纯波刚刚刚刚消得为度.2，速度范畴.也称量程.本质上是安排PRF.速度范畴如树立过下血流隐现不谦意，特天是易以检测到矮速血流，树立过矮则出现色彩混迭局里.速度范畴该当安排到能最大极限的隐现矮速血流，但是又不出现色彩倒错为度.正在不血液混流的情况下，谦意的血流隐像应是管腔内血流充盈良佳；无色彩倒错；管腔中央部果流速较下色彩更为明明，如为白色血流则还戴有黄色.3，乌色基线.如果血流速度很下，通过提下速度范畴仍旧不克不迭与消色彩倒错局里，还不妨采与移动乌色基线移动安排要收，普及对于血流最大检测速度，夸大无倒错色彩的隐现范畴.4，滤波.多普勒超声查看时探头交支的旗号除了根源于白细胞中，还混纯有血管壁及周围构制疏通产止的反射性多普勒旗号，那种旗号的特性是频次矮但是回声强度比血流旗号大，会对于血流检测制成搞扰.滤波器的效率便是把为些反身性多普勒旗号滤掉，只让回声强度矮但是频移下的稳中有落流旗号加进旗号处理器.按旗号被滤过的程度，仪器设有分歧级数的滤波.级数大的滤波除了滤除非血流旗号中，还会将矮速血流旗号也过滤掉.采用滤波应视检点查于象而定，正在背部范畴除非是检测背主动脉那样下流速的大血管，滤波普遍安排正在偏偏小的级数上，特天是正在检测静脉血流时.滤波级数越小，矮速稳中有落流隐现越充分.5，帧率.查看中为赢得良佳的真时性，应脆持一定的帧率.如果帧率太矮则真时性好，而且矮速血流旗号与乌色纯波变得易以辨别.帧率与PRF呈正比闭系，PRF越下帧率越下，但是随之而去的与样深度变小.两维图像隐现里积战乌色血流与样范畴对于帧率也有效率.查看中如果真时性好，不妨分离以下要收普及帧率：A、缩小两维图像的扫查宽度（线阵）或者角度（凸阵，扇扫），减小两维图像的隐现里积.B、缩小乌色与样框，减小血流隐现里积.C、普及PRF.但是此法共时会落矮对于矮速血流检测的敏捷度战减小与样深度，使用时应注意.D、如果正正在共时动背天隐现乌色多普勒血流图战频谱多普勒，可冻结其中一圆.两，频谱多普勒的安排1，与样容积.频谱多普勒通过检测与样容积范畴内的频移旗号评估血流速度及其变更.与样容积的部位惯例置于血管中央.血流速度正在血管内的分集本去纷歧定是匀称的，为了赢得更多的血流速度疑息，与样容积的范畴应当尽管树立得宽一些，大小相称于被检测血管的内腔.但是不要与血管壁沉叠，免得血管壁搏动爆收的反射性多普勒旗号搞扰血流检测截止.２，角度矫正.是定量检测血流速度的必须步散，为了准确的丈量流速，最先央供应正在血管的少轴里而不是短轴或者斜轴里上与样检测，所以被测血管的少度与直径之比要尽大概大.其次央供血管少轴应尽管与扫查切里仄止，声束与血流目标的夹角尽管要小，最大不超出６０度，惟有正在谦脚上述央供的前提举止角度矫正，才搞把丈量缺面统制正在允许的范畴内.３，基线移动.效率与乌色基线移动相共，基线的位子进与或者背下做最大极限移动时，可测血流的速度范畴不妨删大一倍.４，频谱多谱勒滤波.也称壁滤波器.效率及安排准则共前所述.５，频谱多普勒删益.删益适合的频谱图应是流速直线明明浑晰，边沿税利，背景搞洁.如果删益安排过大，频谱的辉度呈鼓战状态，得集度得去条理感，边沿毛糙，背景出现雪格式纯波.删益安排的过小则频谱直线昏暗，描画不浑.。
彩色多普勒血流图及频谱多普勒的调节Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】彩色多普勒血流图及频谱多普勒的调节一，彩色多普勒血流图的调节1，彩色增益。
增益过大会在血管外出现红，蓝颜色的彩色杂波，增益过小则血管内血流显示不足，在观察血流图时一般先适当降低增益，减少血管壁强反射信号的影响，尔后加大彩色增益直至血管外出现杂波时再往回调，以彩色杂波刚刚消失为度。
2，速度范围。
也称量程。
实际上是调节PRF。
速度范围如设置过高血流显示不满意，特别是难以检测到低速血流，设置过低则出现色彩混迭现象。
速度范围应该调节到能最大限度的显示低速血流，但又不出现色彩倒错为度。
在没有血液混流的情况下，满意的血流显像应是管腔内血流充盈良好；无色彩倒错；管腔中央部因流速较高色彩更为明亮，如为红色血流则还带有黄色。
3，彩色基线。
如果血流速度很高，通过提升速度范围仍然不能消除色彩倒错现象，还可以采用移动彩色基线移动调节方法，提高对血流最大检测速度，扩大无倒错色彩的显示范围。
4，滤波。
多普勒检查时探头接收的信号除了来源于红细胞外，还混杂有血管壁及周围组织运动产行的反射性多普勒信号，这种信号的特点是频率低但回声强度比血流信号大，会对血流检测造成干扰。
滤波器的作用就是把为些反身性多普勒信号滤掉，只让回声强度低但频移高的稳中有降流信号进入信号处理器。
按信号被滤过的程度，仪器设有不同级数的滤波。
级数大的滤波除了滤除非血流信号外，还会将低速血流信号也过滤掉。
选择滤波应视检查对象而定，在腹部领域除非是检测腹主动脉那样高流速的大血管，滤波一般调节在偏小的级数上，特别是在检测静脉血流时。
滤波级数越小，低速稳中有降流显示越充分。
5，帧率。
检查中为获得良好的实时性，应保持一定的帧率。
如果帧率太低则实时性差，而且低速血流信号与彩色杂波变得难以区别。
帧率与PRF 呈正比关系，PRF越高帧率越高，但随之而来的取样深度变小。
作者：非成败
作品编号：92032155GZ5702241547853215475102
时间：2020.12.13
彩色多普勒血流图及频谱多普勒的调节
一，彩色多普勒血流图的调节
1，彩色增益。
增益过大会在血管外出现红，蓝颜色的彩色杂波，增益过小则血管内血流显示不足，在观察血流图时一般先适当降低增益，减少血管壁强反射信号的影响，尔后加大彩色增益直至血管外出现杂波时再往回调，以彩色杂波刚刚消失为度。
2，速度范围。
也称量程。
实际上是调节PRF。
速度范围如设置过高血流显示不满意，特别是难以检测到低速血流，设置过低则出现色彩混迭现象。
速度范围应该调节到能最大限度的显示低速血流，但又不出现色彩倒错为度。
在没有血液混流的情况下，满意的血流显像应是管腔内血流充盈良好；无色彩倒错；管腔中央部因流速较高色彩更为明亮，如为红色血流则还带有黄色。
3，彩色基线。
如果血流速度很高，通过提升速度范围仍然不能消除色彩倒错现象，还可以采用移动彩色基线移动调节方法，提高对血流最大检测速度，扩大无倒错色彩的显示范围。
4，滤波。
多普勒超声检查时探头接收的信号除了来源于红细胞外，还混杂有血管壁及周围组织运动产行的反射性多普勒信号，这种信号的特点是频率低但回声强度比血流信号大，会对血流检测造成干扰。
滤波器的作用就是把为些反身性多普勒信号滤掉，只让回声强度低但频移高的稳中有降流信号进入信号处理器。
按信号被滤过的程度，仪器设有不同级数的滤波。
级数大的滤波除了滤除非血流信号外，还会将低速血流信号也过滤掉。
选择滤波应视检查对象而定，在腹部领域除非是检测腹主动脉那样高流速的大血管，滤波一般调节在偏小的级数上，特别是在检测静脉血流时。
滤波级数越小，低速稳中有降流显示越充分。
5，帧率。
检查中为获得良好的实时性，应保持一定的帧率。
如果帧率太低则实时性差，而且低速血流信号与彩色杂波变得难以区别。
帧率与PRF呈正比关系，PRF越高帧率越高，但随之而来的取样深度变小。
二维图像显示面积和彩色血流取样范围对帧率也有影响。
检查中如果实时性差，可以结合以下方法提高帧率：A、缩小二维图像的扫查宽度（线阵）或角度（凸阵，扇扫），减小二维图像的显示面积。
B、缩小彩色取样框，减小血流显示面积。
C、提高PRF。
但此法同时会降低对低速血流检测的灵敏度和减小取样深度，使用时应注意。
D、如果正在同时动态地显示彩色多普勒血流图和频谱多普勒，可冻结其中一方。
二，频谱多普勒的调节
1，取样容积。
频谱多普勒通过检测取样容积范围内的频移信号评估血流速度及其变化。
取样容积的部位常规置于血管中央。
血流速度在血管内的分布并不一定是均匀的，为了获得更多的血流速度信息，取样容积的范围应当尽量设置得宽一些，大小相当于被检测血管的内腔。
但不要与血管壁重叠，以免血管壁搏动产生的反射性多普勒信号干扰血流检测结果。
２，角度校正。
是定量检测血流速度的必须步聚，为了准确的测量流速，首先要求应在血管的长轴面而不是短轴或斜轴面上取样检测，所以被测血管的长度与直径之比要尽可能大。
其次要求血管长轴应尽量与扫查切面平行，声束与血流方向的夹角尽量要小，最大不超过６０度，只有在满足上述要求的基础进行角度校正，才能把测量误差控制在允许的范围内。
３，基线移动。
作用与彩色基线移动相同，基线的位置向上或向下作最大限度移动时，可测血流的速度范围可以增大一倍。
４，频谱多谱勒滤波。
也称壁滤波器。
作用及调节原则同前所述。
５，频谱多普勒增益。
增益适当的频谱图应是流速曲线明亮清晰，边缘税利，背景干净。
如果增益调节过大，频谱的辉度呈饱和状态，离散度失去层次感，边缘毛糙，背景出现雪花样杂波。
增益调节的过小则频谱曲线暗淡，描绘不清。
