简述现场总线的概念
现场总线是指将各个传感器、执行器和控制设备连接到一个共享的通信线路上，在这个线路上进行数据传输和控制命令的通信系统。
现场总线可以将各个设备连接并集成在一个系统中，从而实现实时的数据交换和远程控制。
现场总线的主要特点包括：
1. 集成性：现场总线可以将各个设备连接在一起，形成一个集成的系统。
通过共享通信线路，各个设备可以实时地交换数据和命令，从而实现设备之间的协同工作。
2. 可扩展性：现场总线可以根据实际需求进行扩展和扩展，灵活调整系统规模。
新的设备可以很容易地添加到现有系统中，而不需要改变整个系统的结构。
3. 实时性：现场总线的设备可以通过共享的通信线路实时地交换数据和控制命令。
这使得系统具有较高的响应速度和实时性，能够满足对实时控制的要求。
4. 可靠性：现场总线通常会采用冗余和错误纠正技术，以提高系统的可靠性。
当某个设备发生故障时，其他设备可以接管其工作，保证系统的连续运行。
5. 易于维护：现场总线的连接和布线相对简单，维护成本低。
通过集成的系统管理软件，可以实时监控和管理整个系统，便于故障排除和维护。
现场总线广泛应用于工业自动化领域，如工厂自动化控制系统、楼宇自动化系统、交通信号控制系统等。
它提供了一种高效可靠的通信方式，实现了设备的集成和协同工作，提高了生产效率和系统的可靠性。
现场总线有哪些特点？现场总线技术九大种类介绍什么是现场总线现场总线（Fieldbus）是近年来迅速发展起来的一种工业数据总线，它主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。
由于现场总线简单、可靠、经济实用等一系列突出的优点，因而受到了许多标准团体和计算机厂商的高度重视。
它是一种工业数据总线，是自动化领域中底层数据通信网络。
简单说，现场总线就是以数字通信替代了传统4-20mA模拟信号及普通开关量信号的传输，是连接智能现场设备和自动化系统的全数字、双向、多站的通信系统。
现场总线主要特点1.系统的开放性传统的控制系统是个自我封闭的系统，一般只能通过工作站的串口或并口对外通信。
在现场总线技术中，用户可按自己的需要和对象，将来自不同供应商的产品组成大小随意的系统。
2.可操作性与可靠性现场总线在选用相同的通信协议情况下，只要选择合适的总线网卡、插口与适配器即可实现互连设备间、系统间的信息传输与沟通，大大减少接线与查线的工作量，有效提高控制的可靠性。
3.现场设备的智能化与功能自治性传统数控机床的信号传递是模拟信号的单向传递，信号在传递过程中产生的误差较大，系统难以迅速判断故障而带故障运行。
而现场总线中采用双向数字通信，将传感测量、补偿计算、工程量处理与控制等功能分散到现场设备中完成，可随时诊断设备的运行状态。
4.对现场环境的适应性现场总线是作为适应现场环境工作而设计的，可支持双绞线、同轴电缆、光缆、射频、红外线及电力线等，其具有较强的抗干扰能力，能采用两线制实现送电与通信，并可满足安全及防爆要求等。
现场总线优缺点优点：（1）节省硬件数量与投资由于分散在现场的智能设备能直接执行多种传感、测量、控制、报警和计算功能，因而可减少变送器的数量，不再需要单独的调节器、计算单元等，也不再需要DCS系统的信号。

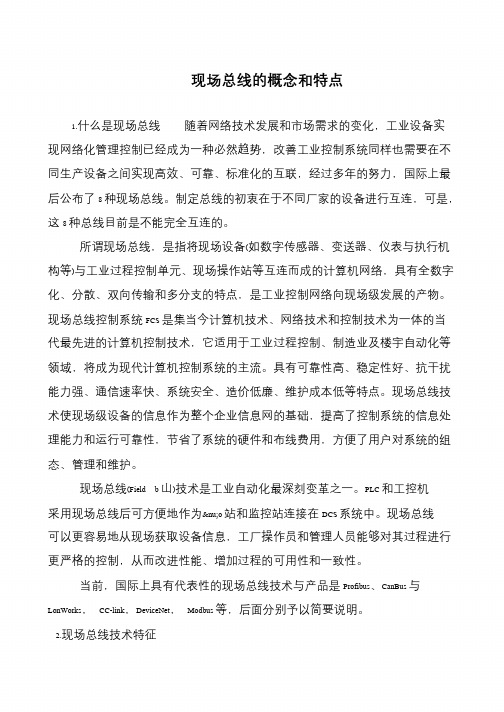

现场总线的概念和特点
1.什么是现场总线随着网络技术发展和市场需求的变化，工业设备实
现网络化管理控制已经成为一种必然趋势，改善工业控制系统同样也需要在不同生产设备之间实现高效、可靠、标准化的互联，经过多年的努力，国际上最后公布了8 种现场总线。
制定总线的初衷在于不同厂家的设备进行互连，可是，这8 种总线目前是不能完全互连的。
所谓现场总线，是指将现场设备(如数字传感器、变送器、仪表与执行机构等)与工业过程控制单元、现场操作站等互连而成的计算机网络，具有全数字化、分散、双向传输和多分支的特点，是工业控制网络向现场级发展的产物。
现场总线控制系统FCS 是集当今计算机技术、网络技术和控制技术为一体的当代最先进的计算机控制技术，它适用于工业过程控制、制造业及楼宇自动化等领域，将成为现代计算机控制系统的主流。
具有可靠性高、稳定性好、抗干扰能力强、通信速率快、系统安全、造价低廉、维护成本低等特点。
现场总线技术使现场级设备的信息作为整个企业信息网的基础，提高了控制系统的信息处理能力和运行可靠性，节省了系统的硬件和布线费用，方便了用户对系统的组态、管理和维护。
现场总线(Field b 山)技术是工业自动化最深刻变革之一。
PLC 和工控机
采用现场总线后可方便地作为νo 站和监控站连接在DCS 系统中。
现场总线
可以更容易地从现场获取设备信息，工厂操作员和管理人员能够对其过程进行更严格的控制，从而改进性能、增加过程的可用性和一致性。
当前，国际上具有代表性的现场总线技术与产品是Profibus、CanBus 与LonWorks，CC-link，DeviceNet，Modbus 等，后面分别予以简要说明。
2.现场总线技术特征。
浅谈现场总线控制系统
现场总线控制系统是指将设备和仪器连接在一起，通过数据传输实现对生产过程进行
监测、控制和管理的系统。
它是一种新型的控制系统，具有以下特点：
1. 高效性：现场总线控制系统采用数字化技术，可以实时监控生产过程，及时传递
数据，从而提高生产效率。
2. 可靠性：现场总线控制系统具有自动故障诊断和自我纠正的功能，能够及时发现
并解决问题，保证生产的连续性。
3. 灵活性：现场总线控制系统采用模块化设计，可以方便地进行功能扩展和设备更新，满足不同生产需求。
4. 系统化：现场总线控制系统将不同的设备和仪器统一管理，实现了全面的生产调
控和自动化。
5. 安全性：现场总线控制系统采用加密技术和密码保护措施，保证了生产数据的安
全和可靠性。
现场总线控制系统主要由以下几个部分组成：
1.现场控制器（PLC）：负责控制现场的设备和仪器，并根据预设程序执行生产过程控制。
2.现场仪器和设备：如传感器、执行器、电机等，向PLC传输相关的生产数据，实现
生产过程的监测和控制。
3.现场总线：负责传送数据和指令，将PLC与现场仪器和设备连接在一起，实现生产
过程的自动化控制。
4.上位机和监控系统：负责接收和处理从现场总线传输过来的数据，可以实现远程监
测和控制等功能。
现场总线控制系统通过数字化技术的运用，实现了生产过程的自动化控制和高效管理。
它可以提高生产效率，减少人力成本，改善生产环境和增强生产安全等方面的成果。
一章1、现场总线：应用在生产现场，在测量控制设备之间实现双向串行多节点数字通信的技术。
2、现场总线技术特点：系统的开放性、互可操作性、通信的实时性和确定性、现场设备的智能与功能自治性、对现场环境的适应性。
3、现场总线的优越性：节省硬件数量与投资、节省安装费用、节省维护开销、用户具有系统集成主动权、提高系统的准确性与可靠性。
4、企业网络系统按功能结构划分为：企业资源规划层ERP、制造执行层MES、现场控制层FCS。
二章1、总线协议：总线上的设备如何使用总线的一套规划。
2、总线主设备：有能力在总线上发起通信的设备。
3、总线仲裁：对总线冲突的处理过程，根据某种裁决规则来确定下一个时刻具有总线占有权的设备。
有集中仲裁和分布式仲裁两种。
4、数据通信系统中，无线传输媒体：电磁波、红外线。
有线媒体：双绞线、电缆、电力线、光缆。
5、工业数据通信中常用数据传输速率9600b/s、31.25kb/s、500kb/s、1mb/s、2.5mb/s、10mb/s、100mb/s。
6、误码率pe：数字通信中二进制码元出现传输出错的概率。
用处：7、增加带宽w并不能无限制地是信道容量增大。
8、模拟数据编码：采用模拟信号的不同幅度、不同频率、不同相位来表达数据的0、1状态。
数字数据编码：用低电平的矩形脉冲信号来表达数据的0、1状态。
9、模拟数据编码的三种编码方法：幅值键控ASK、频移键控FSK、相移键控PSK。
10、曼彻斯特编码定义：数据通信中最常用的一种基带信号编码。
好处：在一个位时间内，其中间点总有一次信号电平的变化，这一信号电平的变化可用来作为节点间的同步信息，无需另外传送同步信息。
11、串行传输：数据流以串行方式逐位地在一条信道上传输。
并行传输：将数据以成组的方式在两条以上的并行通道上传输。
12、同步传输和异步传输是指通信处理中使用时钟信号的不同方式。
13、同步原因：接收方为了能正确恢复位串序列，必须能正确区分出信号中的每一位，区分出每个字符的起始与结束位置，区分出报文帧的起始与结束位置。
一章1、现场总线：应用在生产现场，在测量控制设备之间实现双向串行多节点数字通信的技术。
2、现场总线技术特点：系统的开放性、互可操作性、通信的实时性和确定性、现场设备的智能与功能自治性、对现场环境的适应性。
3、现场总线的优越性：节省硬件数量与投资、节省安装费用、节省维护开销、用户具有系统集成主动权、提高系统的准确性与可靠性。
4、企业网络系统按功能结构划分为：企业资源规划层ERP、制造执行层MES、现场控制层FCS。
二章1、总线协议：总线上的设备如何使用总线的一套规划。
2、总线主设备：有能力在总线上发起通信的设备。
3、总线仲裁：对总线冲突的处理过程，根据某种裁决规则来确定下一个时刻具有总线占有权的设备。
有集中仲裁和分布式仲裁两种。
4、数据通信系统中，无线传输媒体：电磁波、红外线。
有线媒体：双绞线、电缆、电力线、光缆。
5、工业数据通信中常用数据传输速率9600b/s、31.25kb/s、500kb/s、1mb/s、2.5mb/s、10mb/s、100mb/s。
6、误码率pe：数字通信中二进制码元出现传输出错的概率。
用处：7、增加带宽w并不能无限制地是信道容量增大。
8、模拟数据编码：采用模拟信号的不同幅度、不同频率、不同相位来表达数据的0、1状态。
数字数据编码：用低电平的矩形脉冲信号来表达数据的0、1状态。
9、模拟数据编码的三种编码方法：幅值键控ASK、频移键控FSK、相移键控PSK。
10、曼彻斯特编码定义：数据通信中最常用的一种基带信号编码。
好处：在一个位时间内，其中间点总有一次信号电平的变化，这一信号电平的变化可用来作为节点间的同步信息，无需另外传送同步信息。
11、串行传输：数据流以串行方式逐位地在一条信道上传输。
并行传输：将数据以成组的方式在两条以上的并行通道上传输。
12、同步传输和异步传输是指通信处理中使用时钟信号的不同方式。
13、同步原因：接收方为了能正确恢复位串序列，必须能正确区分出信号中的每一位，区分出每个字符的起始与结束位置，区分出报文帧的起始与结束位置。
