热继电器的常用型号及主要技术参数、选用

热继电器规格一、产品概述热继电器是一种保护电路的设备，主要用于控制电路中的电流和温度。

它可以在电路中检测到过载、短路和其他故障，从而切断电源，保护设备和人员的安全。

二、产品型号本规格书所描述的热继电器型号为TR-50。

三、外观尺寸1. 外形尺寸：50mm×40mm×25mm；2. 安装孔距离：33mm×21mm。

四、性能参数1. 额定工作电压：AC 220V；2. 额定负载电流：10A；3. 动作温度范围：60℃~160℃；4. 动作时间：≤5S；5. 重复动作时间间隔：≥30S；6. 绝缘强度：AC 1500V/1min.五、外部连接方式1. 输入端口：a) L1和L2接入交流220V供电线路；b) P1和P2接入负载线路。

2. 输出端口：a) C1和C2为输出端口，可接入控制回路。

六、使用注意事项1. 本产品应由专业人员安装并调试，确保正确接线和使用。

2. 在使用过程中应确保热继电器周围无遮挡物，以免影响散热效果。

3. 热继电器应安装在通风良好的干燥处，避免接触水分和潮气。

4. 在使用过程中如发现异常情况，应立即停止使用并进行检修或更换。

七、包装清单1. TR-50热继电器主机；2. 安装螺钉及螺母。

八、质保期本产品自出厂之日起质保期为一年，质保期内如出现非人为损坏的故障可享受免费维修或更换服务。

九、结论TR-50型号热继电器是一款具有可靠性和稳定性的保护设备，广泛应用于家电、工业控制等领域。

本规格书详细介绍了该产品的外观尺寸、性能参数、外部连接方式、使用注意事项等方面内容，使用户对该产品有更加全面和深入的了解。

热继电器CDR1系列-1CDR1系列热过载继电器CDR1系列热过载继电器主要适用于交流50Hz，主电路额定绝缘电压至660V，电流至150A的电力系统中作为三相交流电动机的过载、断相保护，并可与适当的交流接触器组合成电磁起动器。

该产品具有结构紧凑、体积小、功能齐全，具有过载保护、断相保护、温度补尝、手动及自动动复位、脱扣指示及测试等功能。

脱扣机构采用拉簧跳跃式机构，动作灵敏而迅速，并具有安装尺寸多种化。

热继电器CDR1系列-2主要技术参数1、热继电器的动作特性和温度补偿性能2、热元件额定电流、电流范围见表热继电器CDR2系列-1CDR2系列热继电器一、适用范围CDR2系列热继电器主要适用于交流50Hz(60Hz)，额定绝缘电压至660V额定电流至5 00A的电力线路中，用作三相感应电动机的过载与断相保护。

一般与CDC1(B) 系列交流接触器配合组成电磁起动器。

二、结构特征CDR2-16、25热继电器为磨擦脱扣式动作机构，带断相运转保护；CDR2-45、85为拉簧式脱扣动作机构(跳跃机构)，带断相保护；CD R2-105、170为背包跳跃机构，CDR2-250、370为回路带互感器的跳跃进式机构，均带断相保护。

热继电器CDR2系列-2主要技术参数1、热继电器的动作特性和温度补偿性能2、热继电器型号规格及辅助触头参数热继电器CDR2系列-3 3、热元件额定电流、电流范围见表热继电器CDR2系列-4热继电器JRS1(LR1-D)系列-1JRS1系列热继电器适用于交流50Hz、主电路额定电压至660V、额定电流0.1至80A的电路中，供交流电动机的过载及断相保护用。

它具有差动机构和温度补偿动能，可与CJX2列交流接触器插接安装。

本产品为引进法国TE公司技术制造的产品。

热继电器JRS1(LR1-D)热继电器JRS1(LR1-D)系列-3热继电器JRS1(LR1-D)系列-4热继电器JRS2(3UA5)系列-1JRS2系列热过载继电器JRS2系列热过载继电器主要适用于交流50/60Hz 、电压至660V ，电压660V ，电流0.1～630A 的电力系统中，供三相交流异步电动机作过载和断相保护之用，热过载继电器还能与C JX1系列交流触器组合安装于封闭的壳体内，构成电磁起动器使用。

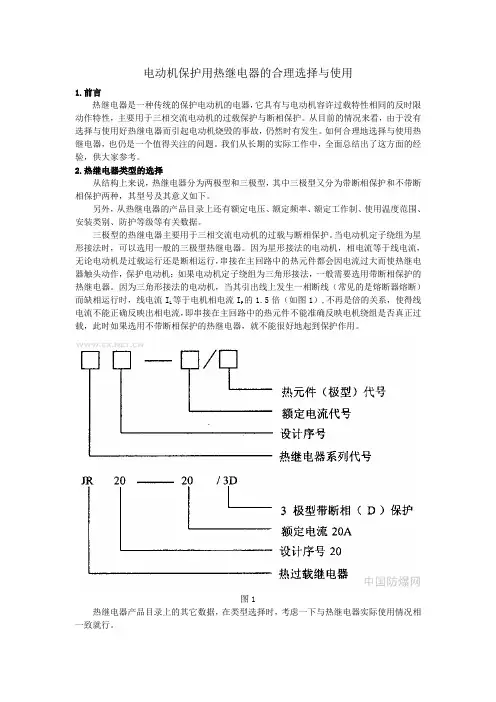

电动机保护用热继电器的合理选择与使用1.前言热继电器是一种传统的保护电动机的电器，它具有与电动机容许过载特性相同的反时限动作特性，主要用于三相交流电动机的过载保护与断相保护。

从目前的情况来看，由于没有选择与使用好热继电器而引起电动机烧毁的事故，仍然时有发生。

如何合理地选择与使用热继电器，也仍是一个值得关注的问题。

我们从长期的实际工作中，全面总结出了这方面的经验，供大家参考。

2.热继电器类型的选择从结构上来说，热继电器分为两极型和三极型，其中三极型又分为带断相保护和不带断相保护两种，其型号及其意义如下。

另外，从热继电器的产品目录上还有额定电压、额定频率、额定工作制、使用温度范围、安装类别、防护等级等有关数据。

三极型的热继电器主要用于三相交流电动机的过载与断相保护。

当电动机定子绕组为星形接法时，可以选用一般的三极型热继电器。

因为星形接法的电动机，相电流等于线电流，无论电动机是过载运行还是断相运行，串接在主回路中的热元件都会因电流过大而使热继电器触头动作，保护电动机；如果电动机定子绕组为三角形接法，一般需要选用带断相保护的热继电器。

因为三角形接法的电动机，当其引出线上发生一相断线（常见的是熔断器熔断）而缺相运行时，线电流I L等于电机相电流I P的1.5倍（如图1）,不再是倍的关系，使得线电流不能正确反映出相电流，即串接在主回路中的热元件不能准确反映电机绕组是否真正过载，此时如果选用不带断相保护的热继电器，就不能很好地起到保护作用。

图1热继电器产品目录上的其它数据，在类型选择时，考虑一下与热继电器实际使用情况相一致就行。

图2除了上述通用型热继电器的选择外，还有些专用型热继电器。

如大容量电动机用的自带专用互感器的JR20-160及以上的热继电器；重载起动的电动机用的3VA型热继电器等等。

只要按它们各自适用的情况选择就行了。

值得提醒的是，有些类型的热继电器，如JR0、JR9、JRl4、JRl5、JRl6—A、B、C、D 等，国家已下令淘汰，选择时就不应再考虑了。

常用继电器使用说明继电器是一种根据输入信号的变化，接通或断开小电流电路，以实现自动控制和保护功能的电器。

继电器的分类方法很多，按输入信号的性质可分为：电压继电器、电流继电器、速度继电器、压力继电器等；按工作原理可分为：电磁式继电器、电动式继电器、感应式继电器、晶体管式继电器和热继电器等；按输出方式可分为：有触点式和无触点式。

继电器主要由感测机构、中间机构和执行机构3部分组成。

1.中间继电器中间继电器是用来增加控制电路中的信号数量或将信号放大的继电器。

其输入信号是线圈的通电和断电，输出信号是触头的动作，由于触头的数量较多，所以可以用来控制多个元件或回路。

JZ系列中间继电器的外形如图所示。

（1）结构中间继电器由线圈、静铁心、动铁心、触头系统、反作用弹簧及复位弹簧等组成。

JZ7型中间继电器的结构如图所示。

（2）选用中间继电器主要根据被控制电路的电压等级、所需触头的数量、种类、容量等要求来选择。

（3）安装与使用中间继电器的使用与接触器相似，但中间继电器的触头容量较少，一般不能在主电路中应用。

中间继电器一般根据负载电流的类型、电压等级和触头数量来选择。

2.热继电器热继电器一般作为交流电动机的过载保护用，热继电器有两相结构、三相结构和三相带断相保护装置等3种类型。

JR系列热继电器的外形如图所示。

（1）结构它是由热元件、触头系统、动作机构、复位机构和整流电流装置组成。

其结构如图所示。

（2）工作原理使用时，将热继电器的三相热元件分别串接在电动机的三相主电路中，常闭触头串接在控制电路的接触器线圈回路中。

当电动机过载时，流过电阻丝的电流超过热继电器的整定电流，电阻丝发热，主双金属片向右弯曲，推动导板向右移动，通过温度补偿双金属片推动推杆绕轴转动，从而推动触头系统动作，动触头与常闭静触头分开，使接触器线圈断电，接触器触头断开，将电源切除起保护作用。

电源切除后，主双金属片逐渐冷却恢复原位，于是动触头在失去作用力的情况下，靠弹簧的弹性自动复位。

/viewDiary.html?ownerid=18161&id=113641热继电器选型及整定原则热继电器是电流通过发热元件产生热量，使检测元件受热弯曲而推动机构动作的一种继电器。

由于热继电器中发热元件的发热惯性，在电路中不能做瞬时过载保护和短路保护。

它主要用于电动机的过载保护、断相保护和三相电流不平衡运行的保护及其它电气设备状态的控制。

一、热继电器的工作原理及结构：1、热继电器的作用和分类在电力拖动控制系统中，当三相交流电动机出现长期带负荷欠电压下运行、长期过载运行以及长期单相运行等不正常情况时，会导致电动机绕组严重过热乃至烧坏。

为了充分发挥电动机的过载能力，保证电动机的正常启动和运转，而当电动机一旦出现长时间过载时又能自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。

显然，热继电器在电路中是做三相交流电动机的过载保护用。

但须指出的是，由于热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。

因此，它不同于过电流继电器和熔断器。

按相数来分，热继电器有单相、两相和三相式共三种类型，每种类型按发热元件的额定电流又有不同的规格和型号。

三相式热继电器常用于三相交流电动机，做过载保护。

按职能来分，三相式热继电器又有不带断相保护和带断相保护两种类型。

2、热继电器的保护特性和工作原理1)热继电器的保护特性因为热继电器的触点动作时间与被保护的电动机过载程度有关，所以在分析热继电器工作原理之前，首先要明确电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系。

这种关系称为电动机的过载特性。

当电动机运行中出现过载电流时，必将引起绕组发热。

根据热平衡关系，不难得出在允许温升条件下，电动机通电时间与其过载电流的平方成反比的结论。

根据这个结论，可以得出电动机的过载特性，具有反时限特性，如图l中曲线1所示。

图1：电动机的过载特性和热继电器的保护特性及其配合为了适应电动机的过载特性而又起到过载保护作用，要求热继电器也应具有如同电动机过载特性那样的反时限特性。

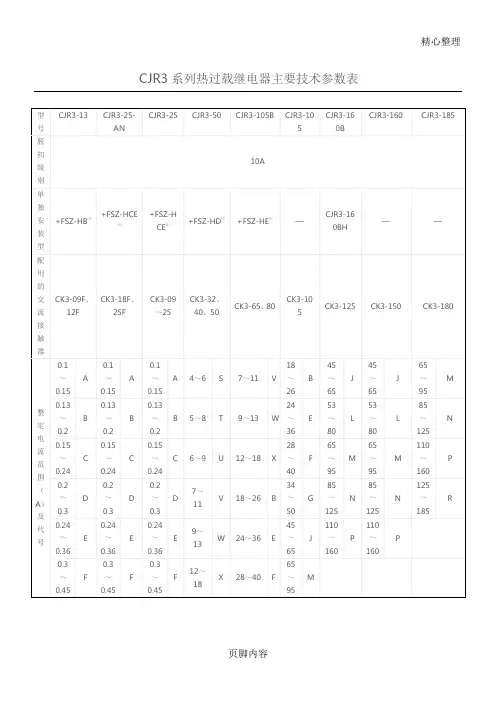

最常⽤热继电器型号⼤全NR2热继电器 NR2-11.5/Z 0.1-13ANR2热继电器 NR2-25G/Z 0.1-10ANR2热继电器 NR2-25G/Z 13-25ANR2热继电器 NR2-36G/Z 23-36ANR2热继电器 NR2-93G/Z 23-80ANR2热继电器 NR2-93G/Z 80-93ANR2热继电器 NR2-150/Z 80-150ANR2热继电器 NR2-200 80-200ANR2热继电器 NR2-630G 160-630ANR3热继电器 NR3-16 0.11-17.6ANR3热继电器 NR3-25 0.1-8.5ANR3热继电器 NR3-25 11-14ANR3热继电器 NR3-25 19-32ANR3热继电器 NR3-45 0.32-21ANR3热继电器 NR3-45 27-45ANR3热继电器 NR3-85 6-100ANR3热继电器 NR3-105 27-115NR3热继电器 NR3-170 170-200ANR3热继电器 NR3-250 100-400ANR4热继电器 NR4-12.5/Z 0.1-14.5ANR4热继电器 NR4-25/Z 0.1-25ANR4热继电器 NR4-32/Z 4-36ANR4热继电器 NR4-45/Z 1-45ANR4热继电器 NR4-63/F 0.1-63ANR4热继电器 NR4-80/Z 12.5-88ANR4热继电器 NR4-180/F 80-180A1 JR20-16 5.4-8A 热继电器2 JR20-63 24-36A 热继电器3 JR20-10 1.8-2.6A 热继电器4 JR20-250L 170A 热继电器5 JR20-63L 4U 56A 热继电器6 JR20-16 10-14A 热继电器7 JR20-10 8.6-11.6A 热继电器8 JR20-16 3.6-5.4A 热继电器9 JR20-16 8-12A 热继电器10 JR20-16 12-16A 热继电器11 JR20-16 14-18A 热继电器12 JR20-25 7.8-11.6A 热继电器13 JR20-25 11.6-17A 热继电器14 JR20-25 21-29A 热继电器15 JR20-63 16-24A 热继电器16 JR20-63 32-47A 热继电器17 JR20-63 40-55A 热继电器18 JR20-63 47-62A 热继电器19 JR20-63 55-71A 热继电器20 JR20-160 33-47A 热继电器21 JR20-160 47-63A 热继电器22 JR20-160 63-84A 热继电器23 JR20-160 74-98A 热继电器24 JR20-160 85-115A 热继电器25 JR20-160 100-130A 热继电器26 JR20-160 130-170A 热继电器27 JR20-160 144-176A 热继电器28 JR20-250 130-195A 热继电器29 JR20-250 167-250A 热继电器30 JR20-400 200-300A 热继电器31 JR20-400 367-400A 热继电器32 JR20-630 320-480A 热继电器33 JR20-10 0.1-0.15A 热继电器34 JR20-10 0.15-0.23A 热继电器35 JR20-10 0.23-0.35A 热继电器36 JR20-10 0.35-0.53A 热继电器37 JR20-10 0.53-0.8A 热继电器39 JR20-10 2.6-3.8A 热继电器40 JR20-10 3.2-4.8A 热继电器41 JR20-10 4-6A 热继电器42 JR20-10 5-7A 热继电器43 JR20-10 6-8.4A 热继电器44 JR20-10 7-10A 热继电器45 JR20-630 420-630A 热继电器46 JR20-25 17-25A 热继电器47JR20-160 115-150A 热继电器48 JR20-10 1.2-1.8A 热继电器38 JR20-10 0.8-1.2A 热继电器JR36-20 0.25-0.35A JR36-20 0.32-0.5AJR36-20 0.45-0.72A JR36-20 0.68-1.1A JR36-20 1.0-1.6AJR36-20 1.5-2.4A JR36-20 2.2-3.5A JR36-20 3.2-5AJR36-20 4.5-7.2A JR36-20 6.8-11A JR36-20 10-16AJR36-20 14-22A JR36-20 20-32A JR36-63 14-22AJR36-63 20-32A JR36-63 28-45AJR36-63 40-63AJR36-160 40-63A JR36-160 53-85A JR36-160 75-120AJR36-160 100-160AJRS1(LR1-D)系列热继电器，JR28系列热过载继电器，TGR36系列热过载继电器，JR29系列热过载继电器，JR20系列热过载继电器，JR16系列热过载继电器，JRS5系列热过载继电器，T系列热过载继电器 JRS2系列热过载继电器，GKJ2系列双⾦属⽚式热过载继电器，CSJRS2-3UA系列热过载继电器，CSJR28-LR2系列热过载继电器，CSGTH-85热过载继电器，CSGTH-40热过载继电器，CSGTH-22热过载继电器，RDJ2(LR2)系列热过载继电器，JRS1(LR1-D)系列热过载继电器，CDR6系列热过载继电器，CDR1系列热过载继电器，CDR1系列热过载继电器，CDR7系列热过载继电器，CDR2系列热过载继电器，RHN系列热过载保护继电器，TH-P20热载继电器，TH-P60 ，TH-P12(R) ，TH-20TA ，CZR2系列热继电器，NDR1电⼦式热过载继电器，JR29-T系列热继电器，ST1系列热过载继电器，TH-N系列热保护继电器，JRS2(3UA)系列热过载继电器，JR29(T)系列热继电器，JRS16系列双⾦属⽚热继电器，JR36系列双⾦属⽚式热过载继电器，JRS4-d系列热过载继电器，JRS4-160F 250F热过载继电器，JRS4系列热过载继电器，JRS4_140d热过载继电器，GSR1电⼦式热过载继电器，GSR1-E电⼦式过载继电器，TGR36系列热过载继电器，TGR36系列热过载继电器。

热继电器选型1．JR20系列热继电器 JR20系列热继电器是一种双金属片式热继电器，在电力线路中用于长期或间断工作的一般交流电动机的过载保护，并且能在三相电流严重不平衡时起保护作用。

JR20系列热继电器的结构为立体布置，一层为结构，另一层为主电路。

前者包括整定电流调节凸轮、动作脱扣指示、复位按钮及断开检查按钮。

JR20系列热继电器的规格、整定电流范围见表1-34。

JR20系列热继电器的动作特性及温度补偿性能见表1-35。

JR20系列热继电器的复位性能见表1-36。

2．3UA5、6系列热继电器 3UA5、6系列热继电器适用于交流电压至660V、电流从0．1A 至630A的电路中，用作三相交流电动机的过载保护和断相保护。

它是引进德国西门子公司的技术生产的。

其热元件的整定电流各号之间重复交叉，便于选用。

3UA5、6系列热继电器的三相主双金属片共用一个动作机构，动作指示和电流调节机构位于双金属片的上部，呈立体式结构。

除复位按钮和断开／试验按钮外还有动作灵活性检查机构。

热继电器有一常开、一常闭触头。

3UA59型热继电器热元件的整定电流范围、所配用的交流接触器和熔断器规格见表1-37。

3UA5系列热继电器可安装在3TB系列接触器上组成电磁起动器。

3．LRl-D系列热继电器 LRl-D系列热继电器是引进法国TE公司专有技术生产的产品，具有体积小、重量轻、寿命长、功耗小、安装小等特点。

适用于交流50Hz或60Hz、电压至660V、电流至80A以下的电路中接通与分断主电路，以实现对电动机的过载保护和断相保护。

LR1-D系列热继电器技术规格见表1-38。

LR1-D系列热继电器与LC1-D系列交流接触器插接组成电磁起动器。

LR1-D系列热继电器技术数据见表1-39。

4．T系列热继电器 T系列热继电器用于交流50、60Hz、电压660V及以下、电流500A及以下的电力线路中，用作三相交流电动机的过载保护和断相保护。

该系列产品是引进德国BBC 公司生产技术和生产线生产的。

品牌：ABB 型号：TA200DU135产品认证：CCC 电流范围: 100-135(A)TA系列热继电器的主要技术参数额定电压：热继电器能够正常工作的最高的电压值，一般为交流220V，380V，600V。

额定电流：热继电器的额定电流主要是指通过热继电器的电流额定频率：一般而言，其额定频率按照45~62HZ设计。

整定电流范围：整定电流的范围有本身的特性来决定。

它描述的是在一定的电流条件下热继电器的动作时间和电流的平方成正比。

热继电器的作用是：主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。

鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的符号为FR。

0577保2788顺2628选择方法TA热继电器主要用于保护电动机的过载，因此选用时必须了解电动机的情况，如工作环境、启动电流、负载性质、工作制、允许过载能力等。

1、原则上应使热继电器的安秒特性尽可能接近甚至重合电动机的过载特性，或者在电动机的过载特性之下，同时在电动机短时过载和启动的瞬间，热继电器应不受影响(不动作)。

2、当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。

例如，热继电器的整定值可等于0.95~1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。

3、当热继电器用于保护反复短时工作制的电动机时，热继电器仅有一定范围的适应性。

如果短时间内操作次数很多，就要选用带速饱和电流互感器的热继电器。

4、对于正反转和通断频繁的特殊工作制电动机，不宜采用热继电器作为过载保护装置，而应使用埋入电动机绕组的温度继电器或热敏电阻来保护。

组成结构它由发热元件、双金属片、触点及一套传动和调整机构组成。

热继电器的常用型号和主要技术参数选用热继电器是一种常用的控制设备，常用于电动机、电加热器等电器设备的过载保护。

下面将介绍热继电器的常用型号、主要技术参数以及选用要点。

一、热继电器的常用型号1.3UA系列热继电器：适用于交流电机的过载保护，具有小型化、灵活、可靠的特点。

常见型号有3UA50、3UA51、3UA58等。

2.3RT系列热继电器：适用于交流电动机起动、反转、停止和过载保护，具有可靠、经济、灵活等特点。

常见型号有3RT1016、3RT1024、3RT1034等。

3.TH系列热继电器：世界上最具代表性的热继电器，采用热电材料和气密性特殊设计，能有效保护起动过流、短路等故障。

常见型号有TH-K，TH-W，TH-N等。

二、热继电器的主要技术参数1.定时时间：即热继电器的响应时间，指继电器从过载发生到动作的时间。

根据实际需要选择合适的定时时间，通常为几秒至几十秒。

2.额定电流：指热继电器在额定电压和额定负载下能承受的最大电流。

根据被保护设备的额定电流选择合适的热继电器。

3.热特性：指热继电器在不同负载下，温度上升和时间的关系。

根据被保护设备的特性选择合适的热特性，通常有标准热特性、快速热特性和超快速热特性。

4.过载能力：指热继电器在额定电压下，能够承受的瞬时过载电流。

过载能力越高，保护效果越好。

5.使用环境：根据工作环境的温度、湿度等条件，选择适合的热继电器。

一般要求热继电器的工作环境温度在-25℃~55℃之间。

三、热继电器的选用要点1.根据被保护设备的额定电流选择合适的热继电器，确保热继电器能够可靠地对设备进行过载保护。

2.根据被保护设备的特性选择合适的热特性，确保热继电器的响应时间和过载保护效果能够满足设备的要求。

3.根据工作环境的温度和湿度等条件选择适合的热继电器，确保热继电器能够在各种环境下正常工作。

4.注意热继电器的安装和接线方法，确保安装正确可靠。

5.定期检查热继电器的工作状态，如果有故障及时更换，并定期进行维护和保养，延长热继电器的使用寿命。

热继电器1.过载保护电器应如何选择过载保护电器宜采用反时限特性的保护电器，其分断能力可低于电器安装处的短路电流值，但应能承受通过的短路能量。

2. 简述热继电器的工作原理热继电器是用于电动机或其他电气设备、电气线路的过载保护的保护电器。

电动机在实际运行中，如拖动生产机械进行工作的过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。

若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。

但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。

所以，这种过载是电动机不能承受的。

热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。

热继电器工作原理示意图如图6-1所示，热继电器的结构示意图如图6-2所示。

使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距适当距离。

当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。

常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。

若电动机出现过载情况，则绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放，切断电动机的电源，电动机停车而得到保护。

热继电器其他部分的作用如下：人字形拨杆的左臂也用双金属片制成，当环境温度发生变化时，主电路中的双金属片会产生一定的变形弯曲，这时人字形拨杆的左臂也会发生同方向的变形弯曲，从而使人字形拨杆与推杆之间的距离基本保持不变，保证热继电器动作的准确性。
