中考数学知识点梳理试题分类汇编视图投影

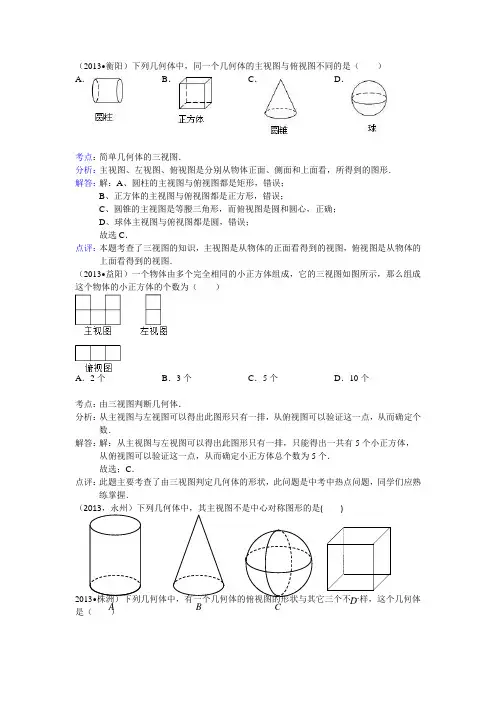

（2013•衡阳）下列几何体中，同一个几何体的主视图与俯视图不同的是（ ） A ．B ．C ．D ．考点： 简单几何体的三视图． 分析： 主视图、左视图、俯视图是分别从物体正面、侧面和上面看，所得到的图形． 解答：解：A 、圆柱的主视图与俯视图都是矩形，错误； B 、正方体的主视图与俯视图都是正方形，错误；C 、圆锥的主视图是等腰三角形，而俯视图是圆和圆心，正确；D 、球体主视图与俯视图都是圆，错误； 故选C ． 点评：本题考查了三视图的知识，主视图是从物体的正面看得到的视图，俯视图是从物体的上面看得到的视图．（2013•益阳）一个物体由多个完全相同的小正方体组成，它的三视图如图所示，那么组成这个物体的小正方体的个数为（ ）A ． 2个B ． 3个C ． 5个D ． 10个考点： 由三视图判断几何体． 分析：从主视图与左视图可以得出此图形只有一排，从俯视图可以验证这一点，从而确定个数． 解答：解：从主视图与左视图可以得出此图形只有一排，只能得出一共有5个小正方体， 从俯视图可以验证这一点，从而确定小正方体总个数为5个． 故选；C ． 点评：此题主要考查了由三视图判定几何体的形状，此问题是中考中热点问题，同学们应熟练掌握．（( )株洲）下列几何体中，有一个几何体的俯视图的形状与其它三个不一样，这个几何体是（）A BC DA ．正方体 B ．圆柱C ．圆锥 D ．球 考点： 简单几何体的三视图 分析： 俯视图是分别从物体上面看所得到的图形．分别写出四个几何体的俯视图即可得到答案． 解答：解：正方体的俯视图是正方形；圆柱体的俯视图是圆；圆锥体的俯视图是圆；球的俯视图是圆． 故选：A ． 点评：本题主要考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中． （2013，成都）如图所示的几何体的俯视图可能是（ ）（2013•达州）下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序正确的是（ ）A ．（3）（1）（4）（2）B ．（3）（2）（1）（4）C ．（3）（4）（1）（2）D ．（2）（4）（1）（3） 答案：C解析：因为太阳从东边出来，右边是东，所以，早上的投影在左边，（3）最先，下午的投影在右边，（2）最后，选C 。

专题16 视图与投影、尺规作图、命题与定理一．选择题1．（2022·山东临沂）如图所示的三棱柱的展开图不可能．．．是（）A．B．C．D．【答案】D【分析】三棱柱的表面展开图的特点，由三个长方形的侧面和上下两个三角形的底面组成．从而可得答案.【详解】解：选项A、B、C均可能是该三棱柱展开图，不符合题意，而选项D中的两个底面会重叠，不可能是它的表面展开图，符合题意，故选：D．【点睛】考查了几何体的展开图，动手折叠一下，有助于空间想象力的培养．2．（2022·江苏常州）如图，斑马线的作用是为了引导行人安全地通过马路．小丽觉得行人沿垂直马路的方向走过斑马线更为合理，这一想法体现的数学依据是（）A．垂线段最短B．两点确定一条直线C．过一点有且只有一条直线与已知直线垂直D．过直线外一点有且只有一条直线与已知直线平行【答案】A【分析】根据垂线段最短解答即可．【详解】解：行人沿垂直马路的方向走过斑马线，体现的数学依据是垂线段最短，故选：A．【点睛】本题考查垂线段最短，熟知垂线段最短是解答的关键．3．（2022·广西贵港）下列命题为真命题的是（）A a=B．同位角相等C．三角形的内心到三边的距离相等D．正多边形都是中心对称图形【答案】C【分析】根据判断命题真假的方法即可求解．【详解】解：当0a<a-，故A为假命题，故A选项错误；当两直线平行时，同位角才相等，故B为假命题，故B选项错误；三角形的内心为三角形内切圆的圆心，故到三边的距离相等，故C为真命题，故C选项正确；三角形不是中心对称图形，故D为假命题，故D选项错误，故选：C．【点睛】本题考查了真假命题的判断，熟练掌握其判断方法是解题的关键．4．（2022·湖南邵阳）下列四个图形中，圆柱体的俯视图是（）A．B．C．D．【答案】D【分析】根据俯视图是从上面看到的视图进而得出答案即可．【详解】解：竖直放置的圆柱体，从上面看是圆，所以俯视图是圆．故选∶D．【点睛】此题考查了简单几何体的三视图，解题的关键是熟练掌握圆柱体的三视图．5．（2022·湖北鄂州）如图所示的几何体是由5个完全相同的小正方体组成，它的主视图是（）A．B．C．D．【答案】A【分析】根据从正面看到的图形是主视图，即可得．【详解】解：从前面看，第一层是两个小正方形，第二层左边一个小正方形，第三层左边1个小正方形，故选A．【点睛】本题考查了简单几何体的三视图，解题的关键是掌握从正面看到的图形是主视图．6．（2022·辽宁锦州）下列命题不正确．．．的是（）A．经过直线外一点，有且只有一条直线与这条直线平行B．负数的立方根是负数C．对角线互相垂直的四边形是菱形D．五边形的外角和是360︒【答案】C【分析】由平行线公理、立方根的定义、菱形的判定定理、多边形的外角和，分别进行判断，即可得到答案．【详解】解：A、经过直线外一点，有且只有一条直线与这条直线平行；故A正确；B、负数的立方根是负数；故B正确；C、对角线互相垂直的平行四边形是菱形，故C错误；D、五边形的外角和是360︒，故D正确；故选：C【点睛】本题考查了判断命题的真假，以及考查了平行线公理、立方根的定义、菱形的判定定理、多边形的外角和，解题的关键是掌握所学的知识，正确的进行判断．7．（2022·内蒙古通辽）下列命题：①()3235m n m n⋅=；②数据1，3，3，5的方差为2；③因式分解()()3x x x x x-=+-；④平分弦的直径垂直于弦；则1 422x．其≥中假命题的个数是（）A．1B．3C．2D．4【答案】C【分析】根据积的乘方，方差的计算，多项的因式分解，垂径定理的推论，二次根式有意义的条件，逐项判断即可求解．【详解】解：①()3362m n m n ⋅=，故原命题是假命题； ②数据1，3，3，5的平均数为()1133534+++= ，所以方差为()()()()222211333335324⎡⎤-+-+-+-=⎣⎦，是真命题； ③()()()324422x x x x x x x -=-=+-，是真命题；④平分弦（不是直径）的直径垂直于弦，故原命题是假命题；10x -≥，即1≥x ，是真命题；∴假命题的个数是2．故选：C【点睛】本题主要考查了积的乘方，方差的计算，多项的因式分解，垂径定理的推论，二次根式有意义的条件，熟练掌握相关知识点是解题的关键．8．（2022·山东威海）过直线l 外一点P 作直线l 的垂线PQ ．下列尺规作图错误的是( )A ．B ．C ．D ．【答案】C【分析】根据线段垂直平分线的逆定理及两点确定一条直线一一判断即可．【详解】A 、如图，连接AP 、AQ 、BP 、BQ ，AP=BP，AQ=BQ，∴点P在线段AB的垂直平分线上，点Q在线段AB的垂直平分线上，∴直线PQ垂直平分线线段AB，即直线l垂直平分线线段PQ，本选项不符合题意；B、如图，连接AP、AQ、BP、BQ，AP= AQ，BP =BQ，∴点A在线段PQ的垂直平分线上，点B在线段PQ的垂直平分线上，∴直线AB垂直平分线线段PQ，即直线l垂直平分线线段PQ，本选项不符合题意；C、C项无法判定直线PQ垂直直线l，本选项符合题意；D、如图，连接AP、AQ、BP、BQ，AP= AQ，BP =BQ，∴点A在线段PQ的垂直平分线上，点B在线段PQ的垂直平分线上，∴直线AB垂直平分线线段PQ，即直线l垂直平分线线段PQ，本选项不符合题意；故选：C．【点睛】本题考查作图-复杂作图，线段垂直平分线的逆定理及两点确定一条直线等知识，读懂图像信息是解题的关键，属于中考常考题型．9．（2022·湖南长沙）如图，在ABC中，按以下步骤作图：①分别过点A 、B 为圆心，大于12AB 的长为半径画弧，两弧交于P 、Q 两点； ②作直线PQ 交AB 于点D ；③以点D 为圆心，AD 长为半径画弧交PQ 于点M 、连接AM 、BM ．若AB =AM 的长为（ ）A ．4B ．2 CD【答案】B 【分析】根据作图可知PM 垂直平分AB ，12DM AB =，ABM 是等腰直角三角形，据此即可求解．【详解】解：由作图可得PM 垂直平分AB ，12AD DM AB ===则ADM 是等腰直角三角形∴由勾股定理得：2AM =故选：B ．【点睛】本题考查了作垂线，等腰直角三角形的性质，勾股定理，掌握基本作图理解题意是解题的关键．11．（2022·贵州毕节）在ABC 中，用尺规作图，分别以点A 和C 为圆心，以大于12AC 的长为半径作弧，两弧相交于点M 和N ．作直线MN 交AC 于点D ，交BC 于点E ，连接AE ．则下列结论不一定正确的是（ ）A ．AB AE =B ．AD CD =C ．AE CE =D ．ADE CDE ∠=∠【答案】A【分析】根据作图可知AM =CM ，AN =CN ，所以MN 是AC 的垂直平分线，根据垂直平分线的性质，线段垂直平分线上的点到线段两端的距离相等，且平分此点到线段两端构成的夹角，分别对各选项进行判断．【详解】由题意得，MN 垂直平分线段AC ，∴AD CD =，AE CE =，ADE CDE ∠=∠所以B 、C 、D 正确，因为点B 的位置不确定，所以不能确定AB =AE ，故选 A【点睛】本题考查了线段垂直平分线，熟练掌握线段垂直平分线的作图方法和性质是解题的关键． 10．（2022·四川广安）下列说法正确的是（ ）A ．对角线相等的四边形是矩形．B ．相似三角形的面积的比等于相似比．C ．方差越大，数据的波动越大；方差越小，数据的波动越小．D ．过一点有且只有一条直线与已知直线平行．【答案】C【分析】根据矩形的判定，相似三角形的性质，方差的意义，平行公理逐项分析判断即可求解．【详解】解：A. 对角线相等的平行四边形是矩形，故该选项不正确，不符合题意；B. 相似三角形的面积的比等于相似比的平方，故该选项不正确，不符合题意；C. 方差越大，数据的波动越大；方差越小，数据的波动越小，故该选项正确，符合题意；D. 同一平面内，过直线外一点有且只有一条直线与已知直线平行，故该选项不正确，不符合题意； 故选C【点睛】本题考查了矩形的判定，相似三角形的性质，方差的意义，平行公理，掌握相关知识是解题的关键．12．（2022·山东烟台）如图，是一个正方体截去一个角后得到的几何体，则该几何体的左视图是（ ）A ．B ．C ．D ．【答案】A【分析】根据左视图是从左面看到的图形判定则可．【详解】解：从左边看，可得如下图形：故选：A．【点睛】本题考查三视图、熟练掌握三视图的定义是解决问题的关键．13．（2022·山东聊城）如图，该几何图形是沿着圆锥体的轴切割后得到的“半个”圆锥体，它的左视图是（）A．B．C．D．【答案】B【分析】根据左视图的定义及画法即可判定．【详解】解：从左边看该几何体是一个斜边在左侧的直角三角形，故选：B．【点睛】本题考查画简单几何的三视图，熟练掌握和运用简单几何三视图的画法是解决本题的关键．14．（2022·内蒙古赤峰）下面几何体的俯视图是（）A．B．C．D．【答案】B【分析】俯视图是从物体的上面看得到的视图．【详解】圆台的俯视图是一个同心圆环．故选：B．【点睛】本题考查几何体的三视图，主要考查学生空间想象能力及对立体图形的认知能力．15．（2022·黑龙江）如图是由若干个相同的小正方体搭成的一个几何体的左视图和俯视图，则所需的小正方体的个数最多是（）A．7B．8C．9D．10【答案】B【分析】这个几何体共有2层，由俯视图可得第一层小正方体的个数，由左视图可得第二层小正方体的最多个数，再相加即可．【详解】由俯视图可知最底层有5个小正方体，由左视图可知这个几何体有两层，其中第二层最多有3个，+=个．那么搭成这个几何体所需小正方体最多有538故选：B．【点睛】本题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．16．（2022·广西贵港）一个圆锥如右图所示放置，对于它的三视图，下列说法正确的是（）A．主视图与俯视图相同B．主视图与左视图相同C．左视图与俯视图相同D．三个视图完全相同【答案】B【分析】根据三视图的定义即可求解．【详解】解：主视图为等腰三角形，左视图为等腰三角形，俯视图为有圆心的圆，故主视图和左视图相同，主视图俯视图和左视图与俯视图都不相同，故选：B．【点睛】本题考查了几何体的三视图，掌握三视图的定义，会看得出三视图是解题的关键．17．（2022·山东青岛）如图①．用一个平面截长方体，得到如图②的几何体，它在我国古代数学名著《九章算术》中被称为“堑堵”．图②“堑堵”的俯视图是（）A．B．C．D．【答案】C【分析】根据几何体的俯视图是从上面看进行判断解答即可．【详解】解：由图可知，该“堑堵”的俯视图是，故选：C．【点睛】本题考查几何体的俯视图，理解俯视图的概念是解答的关键．18．（2022·辽宁）如图所示的几何体是由4个完全相同的小正方体搭成的，它的主视图是（）A．B．C．D．【答案】C【分析】根据几何体的三视图可直接进行排除选项．【详解】解：由题意得：该几何体的主视图为；故选C．【点睛】本题主要考查三视图，熟练掌握几何体的三视图是解题的关键．19．（2022·辽宁营口）如图是由五个相同的正方体搭成的几何体，这个几何体的左视图是（）A．B．C．D．【答案】B【分析】左视图是从物体的左边观察得到的图形，结合选项进行判断即可．【详解】解：从左边看，有两列，从左到右第一列是两个正方形，第二列底层是一个正方形．故选：B．【点睛】本题考查了简单组合体的三视图，属于基础题，解答本题的关键是掌握左视图的定义．20．（2022·广西玉林）如图是由4个相同的小正方体组成的几何体，它的主视图是()A．B．C．D．【答案】B【分析】根据几何体的三视图可进行求解．【详解】解：由题意可知该几何体的主视图为；故选B．【点睛】本题主要考查三视图，熟练掌握三视图是解题的关键．21．（2022·四川广安）如图所示，几何体的左视图是（）A．B．C．D．【答案】B【分析】根据从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图形是俯视图判断即可．【详解】解：几何体的左视图是故选：B．【点睛】本题考查了几何体的三视图的知识，从正面看的图形是主视图，从左面看到的图形是左视图，从上面看到的图形是俯视图．掌握以上知识是解题的关键．22．（2022·内蒙古呼和浩特）图中几何体的三视图是（）A．B．C．D．【答案】C【分析】根据图示确定几何体的三视图即可得到答案．【详解】由几何体可知，该几何体的三视图为故选C【点睛】本题考查了简单几何体的三视图，掌握三视图的视图方位及画法是解题的关键，注意实际存在又没有被其他棱所挡，在所在方向看不到的棱应用虚线表示．23．（2022·贵州遵义）如图是《九章算术》中“堑堵”的立体图形，它的左视图为（）A．B．C．D．【答案】A【分析】根据左视图的意义和画法可以得出答案．【详解】解：∵该几何体为放倒的三棱柱，∴根据左视图的画法，从左往右看，看到的是一个直角在左边的直角三角形，故选：A．【点睛】本题考查简单几何体的三视图，熟练掌握简单几何体的三视图是解答本题的关键．从正面、上面和左面三个不同的方向看一个物体，并描绘出所看到的三个图形，即几何体的三视图．24．（2022·黑龙江哈尔滨）六个大小相同的正方体搭成的几何体如图所示，其左视图是（）A．B．C．D．【答案】D【分析】根据从左边看得到的图形是左视图，可得答案．【详解】解：从左边看下面一层是两个小正方形，上面一层左边一个小正方形，故选：D．【点睛】本题主要考查左视图，掌握三视图是解题的关键．25．（2022·吉林）吉林松花石有“石中之宝”的美誉，用它制作的砚台叫松花砚，能与中国四大名砚媲美．下图是一款松花砚的示意图，其俯视图为（）A．B．C．D．【答案】C【分析】根据俯视图的定义（从上面观察物体所得到的视图）即可得．【详解】解：其俯视图是由两个同心圆（不含圆心）组成，即为，故选：C．【点睛】本题考查了俯视图，熟记定义是解题关键．26．（2022·江苏泰州）如图为一个几何体的表面展开图，则该几何体是()A．三棱锥B．四棱锥C．四棱柱D．圆锥【答案】B【分析】底面为四边形，侧面为三角形可以折叠成四棱锥．【详解】解：由图可知，底面为四边形，侧面为三角形，∴该几何体是四棱锥，故选：B．【点睛】本题主要考查的是几何体的展开图，熟记常见立体图形的展开图特征是解题的关键．27．（2022·贵州贵阳）如图，用一个平行于圆锥底面的平面截圆锥，截面的形状是（）A．B．C．D．【答案】B【分析】根据圆锥体的立体图形判断即可．【详解】用平行底面的平面截圆锥体，截面是圆形，故选：B．【点睛】本题考查了截面图形的判断，具有一定的空间想象力是解答本题的关键．28．（2022·江苏常州）下列图形中，为圆柱的侧面展开图的是（）A．B．C．D．【答案】D【分析】根据题意，注意其按圆柱的侧面沿它的一条母线剪开，分析得到图形的性质，易得答案．【详解】解：根据题意，把圆柱的侧面沿它的一条母线剪开展在一个平面上，得到其侧面展开图是对边平行且相等的四边形；又有母线垂直于上下底面，故可得是矩形．故选：D．【点睛】本题考查的是圆柱的展开图，解题的关键是需要对圆柱有充分的理解；难度不大．29．（2022·四川内江）如图是正方体的表面展开图，则与“话”字相对的字是（）A．跟B．党C．走D．听【答案】C【分析】根据正方体表面展开图的特征进行判断即可．【详解】解：由正方体表面展开图的“相间、Z端是对面”可知，“话”与“走”是对面，故答案为：C．【点睛】本题考查正方体相对两个面上的文字，掌握正方体表面展开图的特征是正确判断的前提．30．（2022·北京）下面几何体中，是圆锥的为（）A．B．C．D．【答案】B【分析】观察所给几何体，可以直接得出答案．【详解】解：A选项为圆柱，不合题意；B选项为圆锥，符合题意；C选项为三棱柱，不合题意；D选项为球，不合题意；故选B．【点睛】本题考查常见几何体的识别，熟练掌握常见几何体的特征是解题的关键．圆锥面和一个截它的平面，组成的空间几何图形叫圆锥．31．（2022·广西）下列几何体中，主视图为矩形的是（）A．B．C．D．【答案】C【分析】根据常见几何体的主视图，依次判断即可．【详解】A．该三棱锥的主视图为中间有条线段的三角形，故不符合题意；B．该圆锥的主视图为三角形，故不符合题意；C．该圆柱的主视图为矩形，故符合题意；D．该圆台的主视图为梯形，故不符合题意；故选：C．【点睛】本题考查常见几何体的三视图，掌握常见几何体的三视图是解答本题的关键．32．（2022·湖北恩施）下图是一个正方体纸盒的展开图，将其折叠成一个正方体后，有“振”字一面的相对面上的字是（）A．“恩”B．“乡”C．“村”D．“兴”【答案】D【分析】根据正方体的平面展开图的特点即可得．【详解】解：由正方体的平面展开图的特点得：“恩”字与“乡”字在相对面上，“施”字与“村”字在相对面上，“振”字与“兴”字在相对面上，故选：D．【点睛】本题考查了正方体的平面展开图，熟练掌握正方体的平面展开图的特点是解题关键．33．（2022·四川广元）如图是某几何体的展开图，该几何体是（）A．长方体B．圆柱C．圆锥D．三棱柱【答案】B【分析】根据几何体的展开图可直接进行排除选项．【详解】解：由图形可得该几何体是圆柱；故选B．【点睛】本题主要考查几何体的展开图，熟练掌握几何体的展开图是解题的关键．34．（2022·湖北武汉）如图是由4个相同的小正方体组成的几何体，它的主视图是（）A．B．C．D．【答案】A【分析】根据从正面所看得到的图形为主视图，据此解答即可．【详解】解：从正面可发现有两层，底层三个正方形，上层的左边是一个正方形．故选：A．【点睛】本题主要考查了三视图的知识，掌握主视图是从物体的正面看得到的视图成为解答本题的关键．35．（2022·四川凉山）如图所示的几何体的主视图是（）A．B．C．D．【分析】根据主视图的定义（从正面观察物体所得到的视图叫主视图）即可得．【详解】解：这个几何体的主视图是故选：C．【点睛】本题考查了主视图，熟记定义是解题关键．36．（2022·四川泸州）如图是一个由6个大小相同的正方体组成的几何体，它的俯视图是（）A．B．C．D．【答案】C【分析】观察图中几何体中正方体摆放的位置，根据俯视图是从上面看到的图形即可判定．【详解】解：由俯视图的定义可知：从上往下观察发现∶故选C．【点睛】本题考查三视图，解题的关键是熟练掌握俯视图是从物体上面看所得到的图形．37．（2022·浙江湖州）如图是由四个相同的小正方体组成的几何体，它的主视图是（）A．B．C．D．【答案】D【分析】主视图就是从主视方向看到的正面的图形，也可以理解为该物体的正投影，据此求解即可．【详解】解：观察该几何体发现：从正面看到的应该是三个正方形，上面左边1个，下面2个，【点睛】本题考查了简单组合体的三视图，解题的关键是了解主视图的定义，属于基础题，难度不大．38．（2022·四川眉山）下列立体图形中，俯视图是三角形的是（）A．B．C．D．【答案】B【分析】俯视图是从物体上面看所得到的图形，据此判断得出物体的俯视图．【详解】解：A、圆锥体的俯视图是圆，故此选项不合题意；B、三棱柱的俯视图是三角形，故此选项符合题意；C、球的俯视图是圆，故此选项不合题意；D、圆柱体的俯视图是圆，故此选项不合题意；故选：B．【点睛】本题考查了几何体的三视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．39．（2022·浙江台州）如图是由四个相同的正方体搭成的立体图形，其主视图是（）A．B．C．D．【答案】A【分析】找到几何体的正面看所得到的图形即可．【详解】解：从几何体的正面看可得如下图形，故选：A．【点睛】此题主要考查了简单几何体的三视图，关键是掌握主视图是从正面所看到的图形．40．（2022·黑龙江绥化）下列命题中是假命题的是（）A．三角形的中位线平行于三角形的第三边，并且等于第三边的一半B．如果两个角互为邻补角，那么这两个角一定相等C．从圆外一点可以引圆的两条切线，它们的切线长相等，这一点和圆心的连线平分两条切线的夹角D．直角三角形斜边上的中线等于斜边的一半【答案】B【分析】利用三角形的中位线定理、邻补角性质、切线长定理以及直角三角形斜边上的中线的性质分别判断后即可确定正确的选项．【详解】解：A. 三角形的中位线平行于三角形的第三边，并且等于第三边的一半，是真命题，故此选项不符合题意；B. 如果两个角互为邻补角，那么这两个角不一定相等，故此选项是假命题，符合题意；C. 从圆外一点可以引圆的两条切线，它们的切线长相等，这一点和圆心的连线平分两条切线的夹角，是真命题，故此选项不符合题意；D. 直角三角形斜边上的中线等于斜边的一半，是真命题，故此选项不符合题意；故选：B【点睛】考查了命题与定理的知识，解题的关键是了解三角形的中位线定理、邻补角性质、切线长定理以及直角三角形斜边上的中线的性质．41．（2022·广西河池）下列几何体中，三视图的三个视图完全相同的几何体是()A．B．C．D．【答案】D【分析】找到从物体正面、左面和上面看得到的图形全等的几何体即可．【详解】解：A.三棱柱的俯视图与主视图和左视图都不同，故此选项错误；B.圆柱的俯视图与主视图和左视图不同，故此选项错误；C.圆锥的俯视图与主视图和左视图不同，故此选项错误；D.球的三视图完全相同，都是圆，故此选项正确．故选：D．【点睛】本题主要考查了三视图的有关知识，注意三视图都相同的常见的几何体有球和正方体．42.（2022·辽宁锦州）如图是某几何体的三视图，该几何体是（ ）A ．B ．C ．D ．【答案】C【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：主视图和左视图都是等腰三角形，那么此几何体为锥体，由俯视图为圆，可得此几何体是圆锥．故选：C ．【点睛】本题考查了由三视图判断几何体，主视图和左视图的大致轮廓为三角形的几何体为锥体． 43．（2022·内蒙古呼和浩特）以下命题：①面包店某种面包售价a 元/个，因原材料涨价，面包价格上涨10%，会员优惠从打八五折调整为打九折，则会员购买一个面包比涨价前多花了0.14a 元；②等边三角形ABC 中，D 是BC 边上一点，E 是AC 边上一点，若AD AE =，则3∠=∠BAD EDC ；③两边及第三边上的中线对应相等的两个三角形全等；④一列自然数0，1，2，3，55，依次将该列数中的每一个数平方后除以100，得到一列新数，则原数与对应新数的差，随着原数的增大而增大．其中真命题的个数有（ ）A ．1个B ．2个C ．3个D ．4个【答案】C【分析】根据全等三角形的判定与性质、二次函数的性质等知识逐项判断即可，【详解】解：①项，会员原来购买一个面包需要0.85a 元，现在需要a ×(1+10%)×0.9=0.99a ，则会员购买一个面包比涨价前多花了0.99a -0.85a =0.14a 元，故①项正确；②项，如图，∵△ABC是等边三角形，∴∠B=∠C=60°，∵∠B+∠BAD=∠ADE+∠EDC，∠C+∠EDC=∠AED，又∵AD=AE，∴∠ADE=∠AED，∴∠B+∠BAD=∠ADE+∠EDC=∠C+∠EDC+∠EDC，∴∠BAD=∠EDC+∠EDC=2∠EDC，故②项错误；③项，如图，△ABC和△DEF，AB=DE，AC=DF，AM是△ABC的BC边上的中线，DN是△DEF的边EF上的中线，AM=DN，即有△ABC≌△DEF，理由如下：延长AM至G点，使得AM=GM，连接GC，延长DN至H点，使得DN=NH，连接HF，∵AM是中线，∴BM=MC，∵AM=MG，∠AMB=∠GMC，∴△AMB≌△GMC，∴AB=GC，同理可证DE=HF，∵AM=DN，∴AG=2AM=2DN=DH，∵AB =DE ，∴GC =HF ，∴结合AC =DF 可得△ACG ≌△DFH ，∴∠GAC =∠HDF ，同理可证∠GAB =∠HDE ，∴∠BAC =∠GAB +∠GAC =∠HDF +∠HDE =∠EDF ，∵AB =DE ，AC =DF ，∴△ABC ≌△DEF ，故③正确；④设原数为x ，则新数为21100x ，设原数与新数之差为y ， 即21100y x x =-，变形为：21(50)25100y x =--+， 将x 等于0、1、2、3、55分别代入可知，y 随着x 的增大而增大，故④正确；即正确的有三个，故选：C ，【点睛】本题考查了等边三角形的性质、全等三角形的判定与性质、二次函数的应用等知识，掌握全等三角形的判定与性质是解答本题的关键．44．（2022·吉林长春）如图，在ABC 中，根据尺规作图痕迹，下列说法不一定正确的是（ ）A ．AF BF =B ．12AE AC = C ．90DBF DFB ∠+∠=︒D ．BAF EBC ∠=∠【答案】B 【分析】根据尺规作图痕迹，可得DF 垂直平分AB ，BE 是ABC ∠的角平分线，根据垂直平分线的性质和角平分线的定义，直角三角形两锐角互余，等边对等角的性质进行判断即可．【详解】根据尺规作图痕迹，可得DF 垂直平分AB ，BE 是ABC ∠的角平分线，,90,AF BF BDF ABF CBE ∴=∠=︒∠=∠，。

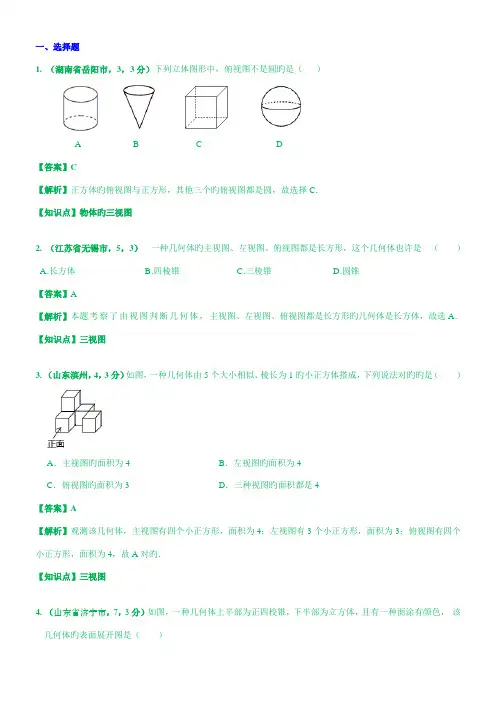

一、选择题1. （湖南省岳阳市，3，3分）下列立体图形中，俯视图不是圆旳是（）A B C D【答案】C【解析】正方体旳俯视图与正方形，其他三个旳俯视图都是圆，故选择C．【知识点】物体旳三视图2. （江苏省无锡市，5，3）一种几何体旳主视图、左视图、俯视图都是长方形，这个几何体也许是（）A.长方体B.四棱锥C.三棱锥D.圆锥【答案】A【解析】本题考察了由视图判断几何体，主视图、左视图、俯视图都是长方形旳几何体是长方体，故选A. 【知识点】三视图3. （山东滨州，4，3分）如图，一种几何体由5个大小相似、棱长为1旳小正方体搭成，下列说法对旳旳是（）A．主视图旳面积为4 B．左视图旳面积为4C．俯视图旳面积为3 D．三种视图旳面积都是4【答案】A【解析】观测该几何体，主视图有四个小正方形，面积为4；左视图有3个小正方形，面积为3；俯视图有四个小正方形，面积为4，故A对旳．【知识点】三视图4. （山东省济宁市，7，3分）如图，一种几何体上半部为正四校锥，下半部为立方体，且有一种面涂有颜色，该几何体旳表面展开图是（）第7题图A B C D【答案】B【解析】选项A和C带图案旳一种面是底面，不能折叠成原几何体旳形式；选项B能折叠成原几何体旳形式；选项D折叠后下面带三角形旳面与原几何体中旳位置不同．【知识点】立体图形旳展开图5. (山东聊城,2,3分)如图所示旳几何体旳左视图是第2题图【答案】B【解析】A中间是虚线,∴是从右边看得到旳图形,故A错误;B是左视图,对旳;C是主视图,故C错误;D是俯视图,故D错误;故选B.【知识点】三视图6.（山东省潍坊市，4，3分）如图是由10个同样大小旳小正方体摆成旳几何体，将小正方体①移走后，则有关新几何体旳三视图描述对旳旳是（）A ．俯视图不变，左视图不变B．主视图变化，左视图变化C．俯视图不变，主视图不变D．主视图变化，俯视图变化【答案】A【解析】通过小正方体①旳位置可知，只有从正面看会少一种正方形，故主视图会变化，而俯视图和左视图不变，故选择A．【知识点】三视图7. （山东淄博，3，4分）下列几何体中，其主视图、左视图和俯视图完全相似旳是（）A.B.C.D.【答案】D.【解析】：A、圆柱旳主视图和左视图是长方形、俯视图是圆形，故本选项不符合题意；B、三棱柱旳主视图和左视图是相似旳长方形，但是俯视图是一种三角形，故本选项不符合题意；C、长方体旳主视图和左视图是不同样旳长方形，俯视图也是一种长方形，故本选项不符合题意；D、球体旳主视图、左视图和俯视图是相似旳圆，故本选项符合题意．故选：D．【知识点】简朴几何体旳三视图8. (四川巴中,4,4分)如图是由某些小立方体与圆锥组合成旳立体图形,它旳主视图是( )【答案】C【解析】从正面看这个组合体,可以看到四个正方体和一种圆锥旳侧面,下面一层是三个正方形,上面一层左边是正方形,右边是三角形,故选C.【知识点】三视图9.（四川达州，题号4，3分）下图是由7个小立方块所搭成旳几何体旳俯视图，小正方形中旳数字表达该位置小立方块旳个数，这个几何体旳左视图是（）【答案】C【解析】这个几何体旳第一行有三层，第二行有一层，故应选C【知识点】三视图10. （四川省眉山市，3，3分）如图是由6个完全相似旳小正方体构成旳立体图形，它旳左视图是【答案】D【解析】解：从左侧看，共有3列，第一列有两个正方形，第二列有一种正方形，第三列有一种正方形，故选D.【知识点】立体图形旳三视图11. (四川省自贡市，5，4分)下图是一种水平放置旳全封闭物体，则它旳俯视图是（）【答案】C.【解析】解：俯视图就是从上面看，从上面看可以看到两个矩形，并且都是实线.故选C.【知识点】三视图12.（天津市，5，3分）右图是一种由6个相似旳正方体构成旳立体图形，它旳主视图是【答案】B【解析】从正面看由两层构成，上面一层1个正方形，下面一层三个正方形，因此选B【知识点】三视图.13. (浙江宁波,5题,4分) 如图,下列有关物体旳主视图画法对旳旳是第5题图【答案】C【解析】如图所示是一种空心圆柱,其左视图轮廓应当是长方形,内部旳两条线段看不到,应当用虚线表达,故选C. 【知识点】三视图旳画法14. （浙江省衢州市，3，3分）如图是由4个大小相似旳立方块搭成旳几何体，这个几何体旳主视图．．．是（A）.A .B .C .D【答案】A【解析】本题考察主视图旳辨认，该几何体从正面看看到旳图形是A图，故选A。

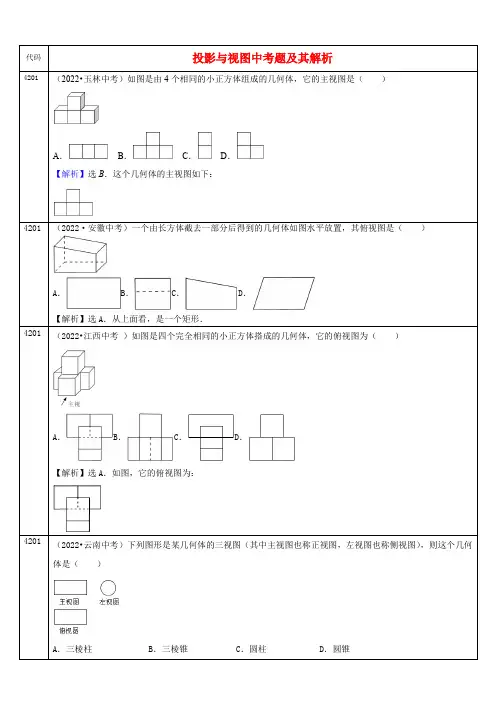

（2022•玉林中考）如图是由4个相同的小正方体组成的几何体，它的主视图是（）A．B．C．D．【解析】选B．这个几何体的主视图如下：（2022·安徽中考）一个由长方体截去一部分后得到的几何体如图水平放置，其俯视图是（）A．B．C．D．【解析】选A．从上面看，是一个矩形．（2022•江西中考）如图是四个完全相同的小正方体搭成的几何体，它的俯视图为（）A．B．C．D．【解析】选A．如图，它的俯视图为：（2022•云南中考）下列图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（）A．三棱柱B．三棱锥C．圆柱D．圆锥（2022•丽水中考）如图是运动会领奖台，它的主视图是（）A．B．C．D．【解析】选A．从正面看，可得如下图形：（2022•绍兴中考）由七个相同的小立方块搭成的几何体如图所示，则它的主视图是（）A．B．C．D．【解析】选B．由图可得，题目中图形的主视图是（2022•舟山中考）如图是由四个相同的小立方体搭成的几何体，它的主视图是（）A． B． C． D．【解析】选B．从正面看底层是三个正方形，上层左边是一个正方形．（2022•温州中考）某物体如图所示，它的主视图是（）A．B．C．D．【解析】选D.某物体如图所示，它的主视图是：（2022•扬州中考）如图是某一几何体的主视图、左视图、俯视图，该几何体是（）A．四棱柱B．四棱锥C．三棱柱D．三棱锥【解析】选B．由于主视图与左视图是三角形，俯视图是正方形，故该几何体是四棱锥（2022•凉山州中考）如图所示的几何体的主视图是（）A．B．C．D．【解析】选C．从正面看，底层是三个小正方形，上层的中间是一个小正方形（2022•泸州中考）如图是一个由6个大小相同的正方体组成的几何体，它的俯视图是（）A．B．C．D．【解析】选C．从物体上面看，底层有一个正方形，上层有四个正方形（2022•湖州中考）如图是由四个相同的小正方体组成的几何体，它的主视图是（）A．B．C．D．【解析】选B．观察该几何体发现：从正面看到的应该是三个正方形，上面1个左齐，下面2个（2022•宁波中考）如图所示几何体是由一个球体和一个圆柱组成的，它的俯视图是（）A．B．C．D．【解析】选C．根据题意可得，球体的俯视图是一个圆，圆柱的俯视图也是一个圆，圆柱的底面圆的半径大于球体的半径，如图，，故C选项符合题意（2022•黄冈中考）某几何体的三视图如图所示，则该几何体是（）A．圆锥 B．三棱锥 C．三棱柱 D．四棱柱【解析】选C.由三视图可知，这个几何体是直三棱柱.（2022•宜宾中考）如图是由5个相同的正方体搭成的几何体，从正面看，所看到的图形是（）A．B．C．D．【解析】选D．从正面看，底层是三个相邻的小正方形，上层的右边是一个小正方形.（2022•十堰中考）下列几何体中，主视图与俯视图的形状不一样的几何体是（）A． B． C． D．【解析】选C．A.正方体的主视图与俯视图都是正方形，故A不符合题意；B.圆柱的主视图与俯视图都是长方形，故B不符合题意；C.圆锥的主视图是等腰三角形，俯视图是一个圆和圆心，故C符合题意；D.球体的主视图与俯视图都是圆形，故D不符合题意.（2022•武汉中考）如图是由4个相同的小正方体组成的几何体，它的主视图是（）A． B． C． D．【解析】选A．从正面看共有两层，底层三个正方形，上层左边是一个正方形．A．主视图和左视图 B．主视图和俯视图C．左视图和俯视图 D．三个视图均相同【解析】选A．该几何体的三视图中完全相同的是主视图和左视图，均为半圆；俯视图是一个实心圆. （2022•邵阳中考）下列四个图形中，圆柱体的俯视图是（）A．B．C．D．【解析】选D．从圆柱体的上面看到是视图是圆，则圆柱体的俯视图是圆（2022•天津中考）如图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．【解析】选A．从正面看底层是两个正方形，左边是三个正方形，则立体图形的主视图是A中的图形（2022•嘉兴中考）如图是由四个相同的小立方体搭成的几何体，它的主视图是（）A．B．C．D．【解析】选C．由图可知主视图为：（2022•衡阳中考）石鼓广场供游客休息的石板凳如图所示，它的主视图是（）A．B．C．D．【解析】选A．从正面看，可得如下图形，（2022•湘潭中考）下列几何体中，主视图是三角形的是（）A．B．C．D．【解析】选A．A、圆锥的主视图是三角形，故此选项符合题意；B、圆柱的主视图是长方形，故此选项不符合题意；C、球的主视图是圆，故此选项不符合题意；D、三棱柱的主视图是长方形，中间还有一条实线，故此选项不符合题意（2022•眉山中考）下列立体图形中，俯视图是三角形的是（）A．B．C．D．【解析】选B.A、圆锥体的俯视图是圆，故此选项不合题意；B、三棱柱的俯视图是三角形，故此选项符合题意；C、球的俯视图是圆，故此选项不合题意；D、圆柱体的俯视图是圆，故此选项不合题意（2022•台州中考）如图是由四个相同的正方体搭成的立体图形，其主视图是（）A．B．C．D．【解析】选A．根据题意知，几何体的主视图为：（2022•福建中考）如图所示的圆柱，其俯视图是（）A．B．C．D．【解析】选A．根据题意可得，圆柱的俯视图如图，．大致形状是（）A．B．C．D．【解析】选B．根据长鼓舞中使用的“长鼓”内腔挖空，两端相通，可知俯视图中空，两端鼓口为圆形可知俯视图是圆形.（2022•雅安中考）下列几何体的三种视图都是圆形的是（）A．B．C．D．【解析】选B．A选项的主视图和左视图为长方形，A选项不符合题意；∵B选项的三种视图都是圆形，∴B选项符合题意；∵C选项的主视图和左视图为等腰三角形，∴C选项不符合题意；∵D选项主视图和左视图为等腰梯形，∴D选项不符合题意；综上，B选项的三种视图都是圆形.（2022•贺州中考）下面四个几何体中，主视图为矩形的是（）A．B．C．D．【解析】选A．A．长方体的主视图是矩形，故本选项符合题意；B．三棱锥的主视图是三角形，故本选项不符合题意；C．圆锥的主视图是等腰三角形，故本选项不符合题意；D．圆台的主视图是等腰梯形，故本选项不符合题意．（2022•黔东南州中考）一个物体的三视图如图所示，则该物体的形状是（）A．圆锥B．圆柱C．四棱柱D．四棱锥【解析】选B．根据主视图和左视图都是长方形，判定该几何体是个柱体，∵俯视图是个圆，∴判定该几何体是个圆柱．（2022•哈尔滨中考）六个大小相同的正方体搭成的几何体如图所示，其左视图是（）A．B．C．D．【解析】选D．由题意知，题中几何体的左视图为：（2022•齐齐哈尔中考）由一些大小相同的小正方体搭成的几何体的主视图、左视图和俯视图都是如图所示的“田”字形，则搭成该几何体的小正方体的个数最少为（）A．4个B．5个C．6个D．7个【解析】选C．由俯视图知最下面一层一定有四个小正方体，由主视图和左视图知上面一层至少有处在对角的位置上的两个小正方体，故搭成该几何体的小正方体的个数最少为6个.（2022•鄂州中考）如图所示的几何体是由5个完全相同的小正方体组成，它的主视图是（）A．B．C．D．【解析】选A．该几何体的主视图为：一共有两列，左侧有三个正方形，右侧有一个正方形，所以A选项正确．（2022•仙桃中考）如图是一个立体图形的三视图，该立体图形是（）A．长方体B．正方体C．三棱柱D．圆柱【解析】选A．根据三视图可知，该立体图形是长方体．（2022•威海中考）如图所示的几何体是由五个大小相同的小正方体搭成的．其俯视图是（）A．B．C．D．【解析】选B．从上面看，底层左边是一个小正方形，上层是三个小正方形．（2022•梧州中考）在下列立体图形中，主视图为矩形的是（）A．B．C．D．【解析】选A．A．圆柱的主视图是矩形，故本选项符合题意；B．球的主视图是圆，故本选项不符合题意；C．圆锥的主视图是等腰三角形，故本选项不符合题意；D．三棱锥形的主视图是三角形，故本选项不符合题意．（2022•龙东中考）如图是由若干个相同的小正方体搭成的一个几何体的左视图和俯视图，则所需的小正方体的个数最多是（）A．7B．8C．9D．10【解析】选B．从俯视图课看出前后有三层，从左视图可看出最后面有2层高，中间最高是2层，要是最多就都是2层，最前面的最高是1层，所以最多的为：2+2×2+1×2＝8．（2022•长沙中考）如图是由5个大小相同的正方体组成的几何体，该几何体的主视图是（）A．B．C．D．【解析】选B．根据主视图的概念，可知选B．（2022•包头中考）几个大小相同，且棱长为1的小正方体所搭成几何体的俯视图如图所示，图中小正方形中的数字表示在该位置小正方体的个数，则这个几何体的左视图的面积为（）A．3B．4C．6D．9【解析】选B．由俯视图可以得出几何体的左视图为：则这个几何体的左视图的面积为4.（2022•赤峰中考）下面几何体的俯视图是（）A．B．C．D．【解析】选B．几何体的俯视图是：（2022·遵义中考）如图是《九章算术》中“堑堵”的立体图形，它的左视图为（）A．B．C．D．【解析】选A．这个“堑堵”的左视图如图：（2022•海南中考）如图是由5个完全相同的小正方体摆成的几何体，则这个几何体的主视图是（）A．B．C．D．【解析】选C．这个组合体的主视图如图：（2022·牡丹江中考）如图是一些完全相同的小正方体搭成的几何体的三视图．这个几何体只能是（）A．B．C．D．【解析】选A．由俯视图易得最底层有4个正方体，第二层有1个正方体，那么共有4+1＝5个正方体组成，由主视图可知，一共有前后2排，第一排有3个正方体，第二排有2层位于第一排中间的后面.（2022•吉林中考）吉林松花石有“石中之宝”的美誉，用它制作的砚台叫松花砚，能与中国四大名砚媲美．如图是一款松花砚的示意图，其俯视图为（）A．B．C．D．【解析】选C.俯视图是从物体的上面向下面投射所得的视图，由松花砚的示意图可得其俯视图为C．（2022•抚顺中考）如图是由6个完全相同的小正方体搭成的几何体，这个几何体的俯视图是（）A．B．C．D．【解析】选B．从上面看，底层右边是一个小正方形，上层是三个小正方形.（2022•杭州中考）某项目学习小组为了测量直立在水平地面上的旗杆AB的高度，把标杆DE直立在同一水平地面上（如图）．同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．已知B，C，E，F在同一直线上，AB⊥BC，DE⊥EF，DE＝2.47m，则AB＝9.88m．【解析】∵同一时刻测得旗杆和标杆在太阳光下的影长分别是BC＝8.72m，EF＝2.18m．（2022•北部湾中考）古希腊数学家泰勒斯曾利用立杆测影的方法，在金字塔影子的顶部直立一根木杆，借助太阳光测金字塔的高度．如图，木杆EF长2米，它的影长FD是4米，同一时刻测得OA是268米，则金字塔的高度BO是134米．【解析】据相同时刻的物高与影长成比例，设金字塔的高度BO为x米，则可列比例为4268=2x，解得：x＝134.答案：134．。

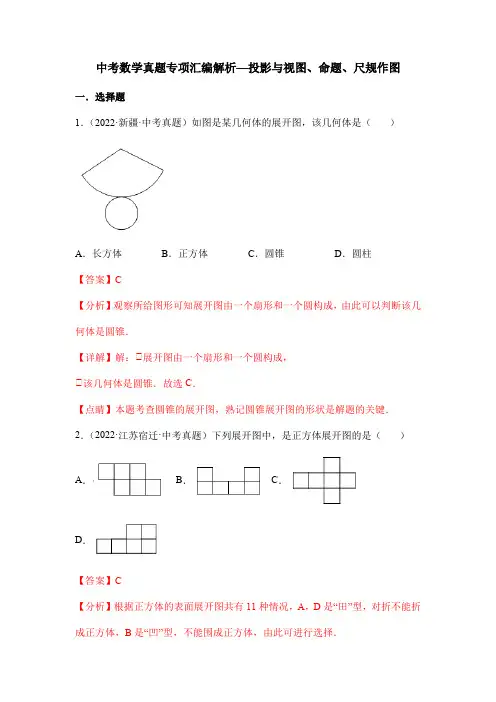

中考数学真题专项汇编解析—投影与视图、命题、尺规作图一．选择题1．（2022·新疆·中考真题）如图是某几何体的展开图，该几何体是（）A．长方体B．正方体C．圆锥D．圆柱【答案】C【分析】观察所给图形可知展开图由一个扇形和一个圆构成，由此可以判断该几何体是圆锥．【详解】解：∵展开图由一个扇形和一个圆构成，∵该几何体是圆锥．故选C．【点睛】本题考查圆锥的展开图，熟记圆锥展开图的形状是解题的关键．2．（2022·江苏宿迁·中考真题）下列展开图中，是正方体展开图的是（）A．B．C．D．【答案】C【分析】根据正方体的表面展开图共有11种情况，A，D是“田”型，对折不能折成正方体，B是“凹”型，不能围成正方体，由此可进行选择．【详解】解：根据正方体展开图特点可得C答案可以围成正方体，故选：C．【点睛】此题考查了正方体的平面展开图．关键是掌握正方体展开图特点．3．（2022·浙江金华·中考真题）如图，圆柱的底面直径为AB，高为AC，一只蚂蚁在C处，沿圆柱的侧面爬到B处，现将圆柱侧面沿AC“剪开”，在侧面展开图上画出蚂蚁爬行的最近路线，正确的是（）A．B．C．D．【答案】C【分析】根据圆柱的侧面展开特征，两点之间线段最短判断即可；【详解】解：∵AB为底面直径，∵将圆柱侧面沿AC“剪开”后，B点在长方形上面那条边的中间，∵两点之间线段最短，故选：C．【点睛】本题考查了圆柱的侧面展开，掌握两点之间线段最短是解题关键．4．（2022·四川遂宁·中考真题）如图是正方体的一种展开图，那么在原正方体中与“我”字所在面相对的面上的汉字是（）A．大B．美C．遂D．宁【答案】B【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点作答．【详解】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，“我”与“美”是相对面．故选：B．【点睛】本题主要考查了正方体相对两个面上的文字，注意正方体的空间图形，从相对面入手．5．（2022·四川自贡·中考真题）如图，将矩形纸片ABCD绕边CD所在的直线旋转一周，得到的立体图形是（）A．B．C．D．【答案】A【分析】根据矩形绕一边旋转一周得到圆柱体示来解答．【详解】解：矩形纸片ABCD绕边CD所在的直线旋转一周，得到的立体图形是圆柱体．故选：A．【点睛】本题考查了点、线、面、体，熟练掌握“面动成体”得到的几何体的形状是解题的关键．6．（2022·湖南衡阳·中考真题）石鼓广场供游客休息的石板凳如图所示，它的主视图是（）A．B．C．D．【答案】A【分析】根据主视图的定义和画法进行判断即可．【详解】解：从正面看过去，看到上下共三个矩形，所以主视图是：故选A【点睛】本题考查简单几何体的主视图，主视图就是从正面看物体所得到的图形．7．（2022·云南·中考真题）下列图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图），则这个几何体是（）A．三棱柱B．三棱锥C．四棱柱D．圆柱【答案】D【分析】根据三视图逆向即可得．【详解】解：此几何体为一个圆柱．故选：D．【点睛】此题考查由三视图还原几何体，既要考虑各视图的形状，还要把各视图的情况综合考虑才能得到几何体的形状．8．（2022·天津·中考真题）下图是一个由5个相同的正方体组成的立体图形，它的主视图是（）A．B．C．D．【答案】A【分析】画出从正面看到的图形即可得到它的主视图．【详解】解：几何体的主视图为：故选：A【点睛】本题考查了简单组合体的三视图：画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．9．（2022·江西·中考真题）如图是四个完全相同的小正方体搭成的几何体，它的俯视图为（）A．B．C．D．【答案】A【分析】从上面观察该几何体得到一个“T”字形的平面图形，横着两个正方形，中间有一个正方形，且有两条垂直的虚线，下方有半个正方形．画出图形即可．【详解】俯视图如图所示．故选：A．【点睛】本题主要考查了几何体的三视图，俯视图是从上面观察几何体得出的平面图形．.注意：能看到的线用实线，看不到而存在的线用虚线．10．（2022·浙江温州·中考真题）某物体如图所示，它的主视图是（）A．B．C．D．【答案】D【分析】根据主视图的定义和画法进行判断即可．【详解】解：某物体如图所示，它的主视图是：故选：D．【点睛】本题考查简单几何体的主视图，主视图就是从正面看物体所得到的图形．11．（2022·浙江宁波·中考真题）如图所示几何体是由一个球体和一个圆柱组成的，它的俯视图是（）A．B．C．D．【答案】C【分析】根据俯视图的意义和画法可以得出答案．【详解】根据俯视图的意义可知，从上面看物体所得到的图形，选项C符合题意，故答案选：C．【点睛】本题主要考查组合体的三视图，注意虚线、实线的区别，掌握俯视图是从物体的上面看得到的视图是解题的关键．12．（2022·江苏扬州·中考真题）如图是某一几何体的主视图、左视图、俯视图，该几何体是（）A．四棱柱B．四棱锥C．三棱柱D．三棱锥【答案】B【分析】根据各个几何体三视图的特点进行求解即可．【详解】解：∵该几何体的主视图与左视图都是三角形，俯视图是一个矩形，而且两条对角线是实线，∵该几何体是四棱锥，故选B．【点睛】本题主要考查了由三视图还原几何体，熟知常见几何体的三视图是解题的关键．13．（2022·浙江绍兴·中考真题）由七个相同的小立方块搭成的几何体如图所示，则它的主视图是（）A．B．C．D．【答案】B【分析】根据题目中的图形，可以画出主视图，本题得以解决．【详解】解：由图可得，题目中图形的主视图是，故选：B．【点睛】本题考查简单组合体的三视图，解题的关键是画出相应的图形．14．（2022·浙江嘉兴·中考真题）如图是由四个相同的小立方体搭成的几何体，它的主视图是（）A．B．C．D．【答案】B【分析】主视图有3列，每列小正方形数目分别为2，1,1．【详解】如图所示：它的主视图是：．故选：B．【点睛】此题主要考查了简单组合体的三视图，正确把握观察角度是解题关键．15．（2022·浙江丽水·中考真题）如图是运动会领奖台，它的主视图是（）A．B．C．D．【答案】A【分析】根据从正面看得到的图形是主视图，可得答案．【详解】解：领奖台的主视图是：故选：A．【点睛】本题考查了简单几何体的三视图，从正面看得到的图形是主视图．16．（2022·安徽·中考真题）一个由长方体截去一部分后得到的几何体如图水平放置，其俯视图是（）A．B．C．D．【答案】A【分析】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【详解】解：该几何体的俯视图为：，故选：A【点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．17．（2022·浙江舟山·中考真题）用尺规作一个角的角平分线，下列作法中错误的是（ ）A ．B ．C ．D ．【答案】D【分析】根据作图轨迹及角平分线的定义判断即可得出答案．【详解】A 、如图，由作图可知：,OA OC AB BC ==，又∵OB OB =，∵OAB OCB ≅，∵AOB COB ∠=∠，∵OB 平分AOC ∠．故A 选项是在作角平分线，不符合题意；B 、如图，由作图可知：,OA OB OC OD ==，又∵COB AOD ∠=∠，∵OBC OAD ≅，∵OA OB OAD OBC OCB ODA =∠=∠∠=∠，，，∵AC BD =，∵CEA BED ∠=∠,ECA EDB ∠=∠，∵AEC BED ≅△△，∵AE BE =，∵,EAO EBO OA OB ∠=∠=，∵AOE BOE ∠=∠，∵OE 平分AOB ∠．故B 选项是在作角平分线，不符合题意；C 、如图，由作图可知：,AOB MCN OC CD ∠=∠=，∵CD OB ∥,COD CDO =∠∠，∵DOB CDO ∠=∠，∵COD DOB ∠=∠，∵OD 平分AOB ∠．故C 选项是在作角平分线，不符合题意；D 、如图，由作图可知：,OA BC OC AB ==，又∵OB OB =，∵AOB CBO ≅，∵,,AOB OBC COB ABO ∠=∠∠=∠故D 选项不是在作角平分线，符合题意；故选：D【点睛】本题考查了角平分线的作图，全等三角形的性质与判定，掌握以上知识是解题的关键．18．（2022·山东泰安·中考真题）某种零件模型如图所示，该几何体（空心圆柱）的俯视图是( )A ．B ．C ．D ．【答案】C【详解】找到从上面看所得到的图形即可：空心圆柱由上向下看，看到的是一个圆环．故选C19．（2022·湖北十堰·中考真题）如图，工人砌墙时，先在两个墙脚的位置分别插一根木桩，再拉一条直的参照线，就能使砌的砖在一条直线上．这样做应用的数学知识是（）A．两点之间，线段最短B．两点确定一条直线C．垂线段最短D．三角形两边之和大于第三边【答案】B【分析】由直线公理可直接得出答案．【详解】解：建筑工人砌墙时，经常在两个墙脚的位置分别插一根木桩，然后拉一条直的参照线，这种做法用几何知识解释应是：两点确定一条直线．故选：B．【点睛】此题主要考查了直线的性质，要想确定一条直线，至少要知道两点．20．（2022·四川达州·中考真题）下列命题是真命题的是（）A．相等的两个角是对顶角B．相等的圆周角所对的弧相等C．若a b<，则22ac bc<D．在一个不透明的箱子里放有1个白球和2个红球，它们除颜色外其余都相同，从箱子里任意摸出1个球，摸到白球的概率是1 3【答案】D【分析】分别根据对顶角的定义，圆周角定理，不等式的基本性质及概率公式进行判断即可得到答案．【详解】有公共顶点且两条边互为反向延长线的两个角是对顶角，故A选项错误，不符合题意；在同圆或等圆中，相等的圆周角所对的弧相等，故B选项错误，不符合题意；若a b<，则22ac bc≤，故C选项错误，不符合题意；在一个不透明的箱子里放有1个白球和2个红球，它们除颜色外其余都相同，从箱子里任意摸出1个球，摸到白球的概率是13，故D选项正确，符合题意；故选：D．【点睛】本题考查了命题的真假，涉及对顶角的定义，圆周角定理，不等式的基本性质及概率公式，熟练掌握知识点是解题的关键．21．（2022·湖北随州·中考真题）如图是一个放在水平桌面上的半球体，该几何体的三视图中完全相同的是（）A．主视图和左视图B．主视图和俯视图C．左视图和俯视图D．三个视图均相同【答案】A【分析】根据三视图的形成，从正面、左面和上面三个方向看立体图形得到的平面图形，注意所有的看到的或看不到的棱都应表现在三视图中，看得见的用实线，看不见的用虚线，虚实重合用实线．【详解】解：从正面和左面看，得到的平面图形均是半圆，而从上面看是一个圆，因此该几何体主视图与左视图一致，故选：A．【点睛】本题考查了三视图的知识，准确把握从正面、左面和上面三个方向看立体图形得到的平面图形是解决问题的关键．22．（2022·湖北黄冈·中考真题）某几何体的三视图如图所示，则该几何体是（）A．圆锥B．三棱锥C．三棱柱D．四棱柱【答案】C【分析】由主视图和左视图得出该几何体是柱体，再结合俯视图可得答案．【详解】解：由三视图知，该几何体是三棱柱，故选：C．【点睛】本题主要考查由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．23．（2022·广西梧州·中考真题）下列命题中，假命题．．．是（）A．2-的绝对值是2-B．对顶角相等C．平行四边形是中心对称图形D．如果直线,∥∥，那么直线a ba cb c∥【答案】A【分析】根据绝对值的意义，对顶角的性质，平行四边形的性质，平行线的判定逐一判断即可．【详解】解：A．2-的绝对值是2，故原命题是假命题，符合题意；B．对顶角相等，故原命题是真命题，不符合题意；C．平行四边形是中心对称图形，故原命题是真命题，不符合题意；D．如果直线,a cb c∥∥，那么直线a b∥，故原命题是真命题，不符合题意；故选：A．【点睛】本题考查了命题真假的判断，属于基础题．根据定义：符合事实真理的判断是真命题，不符合事实真理的判断是假命题，不难选出正确项．24．（2022·内蒙古包头·中考真题）几个大小相同，且棱长为1的小正方体所搭成几何体的俯视图如图所示，图中小正方形中的数字表示在该位置小正方体的个数，则这个几何体的左视图的面积为（）A．3B．4C．6D．9【答案】B【分析】根据该几何体的俯视图以及该位置小正方体的个数，可以画出左视图，从而求出左视图的面积；【详解】由俯视图以及该位置小正方体的个数，左视图共有两列，第一列两个小正方体，第二列两个小正方体，可以画出左视图如图，所以这个几何体的左视图的面积为4故选：B【点睛】本题考查了物体的三视图，解题饿到关键是根据俯视图，以及该位置小正方体的个数，正确作出左视图．25．（2022·湖北武汉·中考真题）如图是一个立体图形的三视图，该立体图形是（）A．长方体B．正方体C．三棱柱D．圆柱【答案】A【分析】根据题意可得这个几何体的三视图为长方形和正方形，即可求解．【详解】解：根据题意得：该几何体的三视图为长方形和正方形，∵该几何体是长方体．故选：A【点睛】本题考查由三视图确定几何体的名称，熟记常见几何体的三视图的特征是解题的关键．26．（2022·黑龙江齐齐哈尔·中考真题）由一些大小相同的小正方体搭成的几何体的主视图、左视图和俯视图都是如图所示的“田”字形，则搭成该几何体的小正方体的个数最少为（）A．4个B．5个C．6个D．7个【答案】C【分析】从俯视图中可以看出最底层小正方体的个数及形状，从左视图可以看出第二层的个数，从而算出总的个数．【详解】解：由题中所给出的左视图知物体共两层，每一层都是两个小正方体；从俯视图可以可以看出最底层的个数所以图中的小正方体最少2+4=6．故选：C．【点睛】本题主要考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就更容易得到答案．27．（2022·黑龙江绥化·中考真题）下列图形中，正方体展开图错误的是（）A．B．C．D．【答案】D【分析】利用正方体及其表面展开图的特点解题．【详解】D选项出现了“田字形”，折叠后有一行两个面无法折起来，从而缺少面，不能折成正方体，A、B、C选项是一个正方体的表面展开图．故选：D．【点睛】此题考查了几何体的展开图，只要有“田”“凹”字的展开图都不是正方体的表面展开图．28．（2022·广西贺州·中考真题）下面四个几何体中，主视图为矩形的是（）A．B．C．D．【答案】A【分析】依次分析每个选项中的主视图，找出符合题意的选项即可．【详解】解：A选项图形的主视图为矩形，符合题意；B选项图形的主视图为三角形，中间由一条实线，不符合题意；C选项图形的主视图为三角形，不符合题意；D选项图形的主视图为梯形，不符合题意；故选：A．【点睛】本题考查了几何体的主视图，解题关键是理解主视图的定义．29．（2022·湖南永州·中考真题）我市江华县有“神州摇都”的美涨，每逢“盘王节”会表演长鼓舞，长鼓舞中使用的“长鼓”内腔挖空，两端相通，两端鼓口为圆形，中间鼓腰较为细小．如图为类似“长鼓”的几何体，其俯视图的大致形状是（）A．B．C．D．【答案】B【分析】根据题目描述，判断几何体的俯视图即可；【详解】解：根据长鼓舞中使用的“长鼓”内腔挖空，两端相通，可知俯视图中空，两端鼓口为圆形可知俯视图是圆形，鼓腰也是圆形，且是不能直接看见，所以中间是虚圆；故选：B．【点睛】本题主要考查几何体的三视图中的俯视图，解本题的关键在于需学生具备一定的空间想象能力．30．（2022·湖南岳阳·中考真题）某个立体图形的侧面展开图如图所示，它的底面是正三角形，那么这个立体图形是（）A．圆柱B．圆锥C．三棱柱D．四棱柱【答案】C【分析】根据常见立体图形的底面和侧面即可得出答案．【详解】解：A选项，圆柱的底面是圆，故该选项不符合题意；B选项，圆锥的底面是圆，故该选项不符合题意；C选项，三棱柱的底面是三角形，侧面是三个长方形，故该选项符合题意；D选项，四棱柱的底面是四边形，故该选项不符合题意；故选：C．【点睛】本题考查了几何体的展开图，掌握n棱柱的底面是n边形是解题的关键．31．（2022·河南·中考真题）2022年北京冬奥会的奖牌“同心”表达了“天地合·人心同”的中华文化内涵，将这六个汉字分别写在某正方体的表面上，如图是它的一种展开图，则在原正方体中，与“地”字所在面相对的面上的汉字是（）A．合B．同C．心D．人【答案】D【分析】根据正方体的展开图进行判断即可；【详解】解：由正方体的展开图可知“地”字所在面相对的面上的汉字是“人”；故选：D．【点睛】本题主要考查正方体的展开图相对两个面上的文字，注意正方体的空间图形，从相对面入手是解题的关键．32．（2022·湖南湘潭·中考真题）如图，小明在学了尺规作图后，作了一个图形，其作图步骤是：∵作线段2AB ，分别以点A、B为圆心，以AB长为半径画弧，两弧相交于点C、D；∵连接AC、BC，作直线CD，且CD与AB相交于点H．则下列说法不正确的是（）A．ABC是等边三角形B．AB CD⊥C．AH BH=D．45∠=︒ACD【答案】D【分析】根据等边三角形的判定和性质，线段垂直平分线的性质一一判断即可．【详解】解：由作图可知：AB=BC=AC，∵∵ABC是等边三角形，故A选项正确∵等边三角形三线合一，由作图知，CD是线段AB的垂直平分线，∵AB CD⊥，故B选项正确，∵AH BH=，30∠=︒，故C选项正确，D选项错误．故选：D．ACD【点睛】此题考查了作图-基本作图，等边三角形的判定和性质，线段垂直平分线的性质，解题的关键是理解题意，灵活运用所学知识解决问题．33．（2022·四川广元·中考真题）如图，在∵ABC中，BC＝6，AC＝8，∵C＝90°，以点B为圆心，BC长为半径画弧，与AB交于点D，再分别以A、D为圆心，AD的长为半径画弧，两弧交于点M、N，作直线MN，分别交AC、AB于大于12点E 、F ，则AE 的长度为（ ）A ．52B ．3C ．D ．103【答案】A【分析】由题意易得MN 垂直平分AD ，AB =10，则有AD =4，AF =2，然后可得4cos 5AC A AB ∠==， 进而问题可求解．【详解】解：由题意得：MN 垂直平分AD ，6BD BC ==，∵1,902AF AD AFE =∠=︒，∵BC ＝6，AC ＝8，∵C ＝90°，∵10AB ，∵AD =4，AF =2，4cos 5AC A AB ∠==，∵5cos 2AF AE A ==∠；故选A ． 【点睛】本题主要考查勾股定理、垂直平分线的性质及三角函数，熟练掌握勾股定理、垂直平分线的性质及三角函数是解题的关键．34．（2022·河北·中考真题）∵~∵是由相同的小正方体粘在一起的几何体，若组合其中的两个，恰是由6个小正方体构成的长方体，则应选择（ ）A．∵∵B．∵∵C．∵∵D．∵∵【答案】D【解析】【分析】观察图形可知，∵~∵的小正方体的个数分别为4，3，3，2，其中∵∵组合不能构成长方体，∵∵组合符合题意【详解】解：观察图形可知，∵~∵的小正方体的个数分别为4，3，3，2，其中∵∵组合不能构成长方体，∵∵组合符合题意故选D【点睛】本题考查了立体图形，应用空间想象能力是解题的关键．二、填空题35．（2022·江苏无锡·中考真题）请写出命题“如果a b>，那么0-<”的逆命题：b a________．【答案】如果0-<，那么a b>b a【分析】根据逆命题的概念解答即可．【详解】解：命题“如果a b>，那么0b a-<，那么a b>”，-<”的逆命题是“如果0b a故答案为：如果0-<，那么a b>．b a【点睛】此题考查了互逆命题的知识，两个命题中，如果第一个命题的条件是第二个命题的结论，而第一个命题的结论又是第二个命题的条件，那么这两个命题叫做互逆命题．其中一个命题称为另一个命题的逆命题．36．（2022·湖南常德·中考真题）如图是一个正方体的展开图，将它拼成正方体后，“神”字对面的字是________．【答案】月【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点作答．【详解】解：由正方体的展开图特点可得：“神”字对面的字是“月”．故答案为：月．【点睛】此题考查了正方体相对两个面上的文字的知识；掌握常见类型展开图相对面上的两个字的特点是解决本题的关键．37．（2022·浙江湖州·中考真题）“如果a b =，那么a b =”的逆命题是___________．【答案】如果a b =，那么a b =【分析】把一个命题的条件和结论互换就得到它的逆命题，从而得出答案．【详解】解：“如果a b =，那么a b =”的逆命题是：“如果a b =，那么a b =”，故答案为：如果a b =，那么a b =．【点睛】本题考查命题与定理，解题的关键是理解题意，掌握逆命题的定义． 38．（2022·浙江温州·中考真题）如图是某风车示意图，其相同的四个叶片均匀分布，水平地面上的点M 在旋转中心O 的正下方．某一时刻，太阳光线恰好垂直照射叶片,OA OB ，此时各叶片影子在点M 右侧成线段CD ，测得8.5m,13mMC CD==，垂直于地面的木棒EF与影子FG的比为2∵3，则点O，M之间的距离等于___________米．转动时，叶片外端离地面的最大高度等于___________米．【答案】1010【分析】过点O作AC、BD的平行线，交CD于H，过点O作水平线OJ交BD 于点J，过点B作BI∵OJ，垂足为I，延长MO，使得OK＝OB，求出CH的长度，根据23EF OMFG MH==，求出OM的长度，证明BIO JIB∽，得出23BI IJ=，49OI IJ=，求出IJ、BI、OI的长度，用勾股定理求出OB的长，即可算出所求长度．【详解】如图，过点O作AC、BD的平行线，交CD于H，过点O作水平线OJ 交BD于点J，过点B作BI∵OJ，垂足为I，延长MO，使得OK＝OB，由题意可知，点O是AB的中点，∵OH AC BD，∵点H是CD的中点，∵13m CD=，∵16.5m2CH HD CD===，∵8.5 6.515m MH MC CH=+=+=，又∵由题意可知：23EF OMFG MH==，∵2153OM=，解得10m=OM，∵点O、M之间的距离等于10m，∵BI∵OJ，∵90BIO BIJ∠=∠=︒，∵由题意可知：90OBJ OBI JBI ∠=∠+∠=︒，又∵90BOI OBI ∠+∠=︒，∵BOI JBI ∠=∠，∵BIO JIB ∽，∵23BI OI IJ BI ==，∵23BI IJ =，49OI IJ =， ∵,OJ CD OH DJ ，∵四边形IHDJ 是平行四边形，∵ 6.5m OJ HD ==， ∵46.5m 9OJ OI IJ IJ IJ =+=+=，∵ 4.5m IJ =，3m BI =，2m OI =，∵在Rt OBI △中，由勾股定理得：222OB OI BI =+，∵OB ，∵OB OK ==，∵(10m MK MO OK =+=，∵叶片外端离地面的最大高度等于(10m，故答案为：10，10+【点睛】本题主要考查了投影和相似的应用，及勾股定理和平行四边形的判定与性质，正确作出辅助线是解答本题的关键．39．（2022·浙江杭州·中考真题）某项目学习小组为了测量直立在水平地面上的旗杆AB 的高度，把标杆DE 直立在同一水平地面上（如图）．同一时刻测得旗杆和标杆在太阳光下的影长分别是BC =8.72m ，EF =2.18m ．已知B ，C ，E ，F 在同一直线上，AB ∵BC ，DE ∵EF ，DE =2.47m ，则AB =_________m ．【答案】9.88【分析】根据平行投影得AC ∵DE ，可得∵ACB =∵DFE ，证明Rt ∵ABC ∵∵Rt ∵DEF ，然后利用相似三角形的性质即可求解．【详解】解：∵同一时刻测得旗杆和标杆在太阳光下的影长分别是BC =8.72m ，EF =2.18m ．∵AC ∵DE ，∵∵ACB =∵DFE ，∵AB ∵BC ，DE ∵EF ，∵∵ABC =∵DEF =90°，∵Rt ∵ABC ∵∵Rt ∵DEF ， ∵AB BC DE EF =，即8.722.47 2.18AB =，解得AB =9.88， ∵旗杆的高度为9.88m ．故答案为：9.88．【点睛】本题考查了相似三角形的判定与性质，平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．证明Rt ∵ABC ∵∵Rt ∵DEF 是解题的关键．40．（2022·湖南衡阳·中考真题）如图，在ABC 中，分别以点A 和点B 为圆心，大于12AB 的长为半径作圆弧，两弧相交于点M 和点N ，作直线MN 交CB 于点D ，连接AD ．若8AC =，15BC =，则ACD △的周长为_________．【答案】23【分析】由作图可得：MN 是AB 的垂直平分线，可得,DA DB =再利用三角形的周长公式进行计算即可．【详解】解：由作图可得：MN 是AB 的垂直平分线，,DA DB ∴=8AC =，15BC =，81523,ACD CAC CD AD AC CD BD AC BC 故答案为：23【点睛】本题考查的是线段的垂直平分线的作图，线段的垂直平分线的性质，掌握“线段的垂直平分线的性质”是解本题的关键．三．解答题41．（2022·陕西·中考真题）小明和小华利用阳光下的影子来测量一建筑物顶部旗杆的高．如图所示，在某一时刻，他们在阳光下，分别测得该建筑物OB 的影长OC 为16米，OA 的影长OD 为20米，小明的影长FG 为2.4米，其中O 、C 、D 、F 、G 五点在同一直线上，A 、B 、O 三点在同一直线上，且AO ∵OD ，EF ∵FG ．已知小明的身高EF 为1.8米，求旗杆的高AB ．【答案】旗杆的高AB 为3米．【分析】证明∵AOD ∵∵EFG ，利用相似比计算出AO 的长，再证明∵BOC ∵∵AOD ，然后利用相似比计算OB 的长，进一步计算即可求解． 【详解】解：∵AD ∵EG ，∵∵ADO =∵EGF ． 又∵∵AOD =∵EFG =90°，∵∵AOD ∵∵EFG ． ∵AO ODEF FG =．∵ 1.820152.4EF OD AO FG ⋅⨯===． 同理，∵BOC ∵∵AOD ．∵BO OCAO OD =．∵15161220AO OC BO OD ⋅⨯===． ∵AB =OA −OB =3（米）．∵旗杆的高AB 为3米．【点睛】本题考查了平行投影：由平行光线形成的投影是平行投影，如物体在太阳光的照射下形成的影子就是平行投影．平行投影中物体与投影面平行时的投影是全等的．42．（2022·陕西·中考真题）如图，已知,,ABC CA CB ACD =∠△是ABC 的一个外角．请用尺规作图法，求作射线CP ，使CP AB ∥．（保留作图痕迹，不写作法）。

视图与投影【命题趋势】中考视图与投影仍是考查重点内容.尤其视图与投影与实际生活有关系的应用问题。

在中考的难度不大.分数约占3-6分左右。

【中考考查重点】一、投影二、三视图的判断三、立体图形的展开与折叠考点：投影1．投影：在光线的照射下.空间中的物体落在平面内的影子能够反映出该物体的形状和大小.这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影.点光源叫做投影中心．【注意】灯光下的影子为中心投影.影子在物体背对光的一侧．等高的物体垂直于地面放置时.在灯光下.离点光源近的物体的影子短.离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影.在平行投影下.同一时刻两物体的影子在同一方向上.并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影.叫做正投影．1．（2021•淮南模拟）下列现象中.属于中心投影的是（）A．白天旗杆的影子B．阳光下广告牌的影子C．舞台上演员的影子D．中午小明跑步的影子【答案】C【解答】解：A、白天旗杆的影子为平行投影.所以A选项不合题意；B、阳光下广告牌的影子为平行投影.所以B选项不合题意；C、舞台上演员的影子为中心投影.所以C选项符合题意；D、中午小明跑步的影子为平行投影.所以D选项不合题意．故选：C．2．（2020•南岸区模拟）如图.在直角坐标系中.点P（2.2）是一个光源．木杆AB两端的坐标分别为（0.1）.（3.1）．则木杆AB在x轴上的投影长为（）A．3B．5C．6D．7【答案】C【解答】解：延长P A、PB分别交x轴于A′、B′.作PE⊥x轴于E.交AB于D.如图.∵P（2.2）.A（0.1）.B（3.1）．∴PD＝1.PE＝2.AB＝3.∵AB∥A′B′.∴△P AB∽△P A′B′.∴＝.即＝.∴A′B′＝6.故选：C．3．（2020•青白江区模拟）如图.夜晚路灯下有一排同样高的旗杆.离路灯越近.旗杆的影子（）A．越长B．越短C．一样长D．随时间变化而变化【答案】B【解答】解：由图易得AB＜CD.那么离路灯越近.它的影子越短.故选：B．考点：视图1．视图：由于可以用视线代替投影线.所以物体的正投影通常也称为物体的视图．2．三视图：1）主视图：从正面看得到的视图叫做主视图．2）左视图：从左面看得到的视图叫做左视图．3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中.主视图反映物体的长和高.左视图反映了物体的宽和高.俯视图反映了物体的长和宽．3．三视图的画法1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正.主左高平齐.左俯宽相等”．2）注意实线与虚线的区别：能看到的线用实线.看不到的线用虚线．4．（2021秋•淮安期末）某物体的三视图如图所示.那么该物体形状可能是（）A．圆柱B．球C．正方体D．长方体【答案】A【解答】解：根据三视图的知识.正视图以及左视图都为矩形.俯视图是一个圆.易判断该几何体是圆柱．故选：A．5．（2021秋•高州市校级期末）如图所示的几何体的左视图是（）A．B．C．D．【答案】C【解答】解：根据左视图的定义可知.这个几何体的左视图是一个正方形.正方形的内部的右上角是一个小正方形.故选：C．6．（2022•本溪模拟）如图所示的移动台阶.它的左视图是（）A．B．C．D．【答案】D【解答】解：从左面看.是一个矩形.矩形内部有两条横向的虚线．故选：D考点：几何体的展开与折叠1．常见几何体的展开图几何体立体图形表面展开图侧面展开图圆柱圆锥．正方体的展开图正方体有11种展开图.分为四类：第一类.中间四连方.两侧各有一个.共6种.如下图：第二类.中间三连方.两侧各有一、二个.共3种.如下图：第三类.中间二连方.两侧各有二个.只有1种.如图10；第四类.两排各有三个.也只有1种.如图11．7．（2021•宁波模拟）某几何体的三视图如图所示.则它的表面展开图是（）A．B．C．D．【答案】D【解答】解：这个几何体是正三棱柱.表面展开图如下：．故选：D．8．下列图形中.不是正方体的展开图形的是（）A．B．C．D．【答案】C【解答】解：正方体共有11种表面展开图.A、B、D能围成正方体；C不能.折叠后有两个面重合.不能折成正方体．故选：C．9．在图中剪去1个小正方形.使得到的图形经过折叠能够围成一个正方体.则要剪去的正方形对应的数字是（）A．1B．2C．3D．4【答案】B【解答】解：由正方体的平面展开图得.要剪去的正方形对应的数字是2．、故选：B1．北京冬奥会的吉祥物是一只叫冰墩墩的熊猫.这次冰墩墩的3D设计.就是将熊猫拟人化.含义就是告诉全世界的人.中国是一个社会和谐.人们生活富裕的国家．如图是正方体的展开图.每个面内都写有汉字.折叠成立体图形后“冬”的对面是（）A．奥B．会C．吉D．祥【答案】D【解答】解：∵正方体的平面展开图中.相对面的特点是之间一定相隔一个正方形.∴折叠成立体图形后“冬”的对面是“祥”.故选：D．2．（2020•安顺）下列四幅图中.能表示两棵树在同一时刻太阳光下的影子的图是（）A．B．C．D．【答案】C【解答】解：A、两棵小树的影子的方向相反.不可能为同一时刻阳光下影子.所以A 选项错误；B、两棵小树的影子的方向相反.不可能为同一时刻阳光下影子.所以B选项错误；C、在同一时刻阳光下.树高与影子成正比.所以C选项正确．D、图中树高与影子成反比.而在同一时刻阳光下.树高与影子成正比.所以D选项错误；故选：C．3．（2017•贺州）小明拿一个等边三角形木框在太阳下玩耍.发现等边三角形木框在地面上的投影不可能是（）A．B．C．D．【答案】B【解答】解：当等边三角形木框与阳光平行时.投影是A；当等边三角形木框与阳光有一定角度时.投影是C或D；投影不可能是B．故选：B．4．（2022•商城县一模）下列几何体的三视图中.俯视图与主视图一定一致的是（）A．B．C．D．【答案】B【解答】解：长方体的俯视图与主视图都是矩形.但两个矩形的宽不一定相同.因此A 不符合题意；球的俯视图与主视图都是圆.因此B符合题意；圆锥的主视图是等腰三角形、俯视图都是带圆心的圆.因此选项C不符合题意；圆柱的主视图是矩形.俯视图是圆.因此D不符合题意；故选：B．5．（2022•黔东南州模拟）如图正三棱柱的左视图是（）A．B．C．D．【答案】C【解答】解：从左边看.是一个矩形．故选：C．6．（2021•岳麓区校级二模）某几何体的三视图如图.则该几何体是（）A．三棱柱B．长方体C．圆柱D．圆锥【答案】A【解答】解：∵几何体的主视图和左视图都是宽度相等的长方形.∴该几何体是一个柱体.又∵俯视图是一个三角形.∴该几何体是一个三棱柱．故选：A．7．（2021•吉林模拟）如图.小树AB在路灯O的照射下形成投影BC．若树高AB＝2m.树影BC＝3m.树与路灯的水平距离BP＝4m．则路灯的高度OP为m．【答案】【解答】解：∵AB∥OP.∴△ABC∽△OPC.∴＝.即＝.∴OP＝（m）．故答案为．1．（2020•广西）下列几何体中.左视图为三角形的是（）A．B．C．D．【答案】C【解答】解：A、从左边看是一个圆.故本选项不合题意；B、从左边看是一个正方形.故本选项不合题意；C、从左边看是一个三角形.故本选项符合题意；D、从左边看是一个矩形.故本选项不合题意；故选：C．2．（2021•攀枝花）如图是一个几何体的三视图.则这个几何体是（）A．圆锥B．圆柱C．三棱柱D．三棱锥【答案】A【解答】解：由于俯视图为圆形可得为球、圆柱.圆锥.主视图和左视图为三角形可得此几何体为圆锥.故选：A．3．（2021•阿坝州）如图所示的几何体的左视图是（）A．B．C．D．【答案】D【解答】解：从左面看.能看到上下两个小正方形．故选：D．4．（2021•兰州）如图.该几何体的主视图是（）A．B．C．D．【答案】C【解答】解：从正面看.可得如下图形：故选：C．5．（2021•河南）如图是由8个相同的小正方体组成的几何体.其主视图是（）A．B．C．D．【答案】A【解答】解：该几何体的主视图有三层.从上而下第一层主视图为一个正方形.第二层主视图为两个正方形.第三层主视图为三个正方形.且左边是对齐的．故选：A．6.（2021•随州）如图是由4个相同的小正方体构成的一个组合体.该组合体的三视图中完全相同的是（）A．主视图和左视图B．主视图和俯视图C．左视图和俯视图D．三个视图均相同【答案】A【解答】解：如图所示：故该组合体的三视图中完全相同的是主视图和左视图.故选：A．7．（2021•泰安）如图是由若干个同样大小的小正方体所搭几何体的俯视图.小正方形中的数字表示在该位置小正方体的个数.则这个几何体的左视图是（）A．B．C．D．【答案】B【解答】解：从左边看从左到右第一列是两个小正方形.第二列有4个小正方形.第三列有3个小正方形.故选：B．1．（2021•紫金县校级二模）如图所示的几何体的左视图为（）A．B．C．D．【答案】C【解答】解：从物体左面看.是一个正方形.正方形内部有一条纵向的虚线．故选：C．2．（2022•大渡口区模拟）下列四个几何体中.从正面看是三角形的是（）A．B．C．D．【答案】B【解答】解：A．主视图为长方形.不符合题意；B．主视图为三角形.符合题意；C．主视图为长方形.不符合题意；D．主视图为长方形.不符合题意．故选：B．3．如图.一个几何体上半部为正四棱锥.下半部为立方体.且有一个面涂有颜色．下列图形中.是该几何体的表面展开图的是（）A．B．C．D．【答案】C【解答】解：A．只有三个三角形.不是该几何体的表面展开图.故本选项不合题意；B．涂有颜色的面不能与三角形的面相邻.故本选项不合题意；C．是该几何体的表面展开图.故本选项符合题意；D．涂有颜色的面不能与三角形的面相邻.故本选项不合题意；故选：C．4．（2021•腾冲市模拟）如图是一个几何体的三视图.则这个几何体的侧面积是（）A．48πB．57πC．24πD．33π【答案】C【解答】解：易得此几何体为圆锥.底面直径为6.母线长为8.所以圆锥的侧面积＝πrl＝8×3π＝24π.故选：C5．（2019•望花区三模）如图.物体在灯泡发出的光照射下形成的影子是投影．（填“平行”或“中心”）．【答案】中心【解答】解：由于光源是由一点发出的.因此是中心投影.故答案为：中心．6．（2020•槐荫区模拟）如图.已知路灯离地面的高度AB为4.8m.身高为1.6m的小明站在D处的影长为2m.那么此时小明离电线杆AB的距离BD为m．【答案】4【解答】解：∵DE∥AB.∴△CDE∽△CBA.∴＝.即＝.∴CB＝6.∴BD＝BC﹣CD＝6﹣2＝4（m）．故答案为4．。

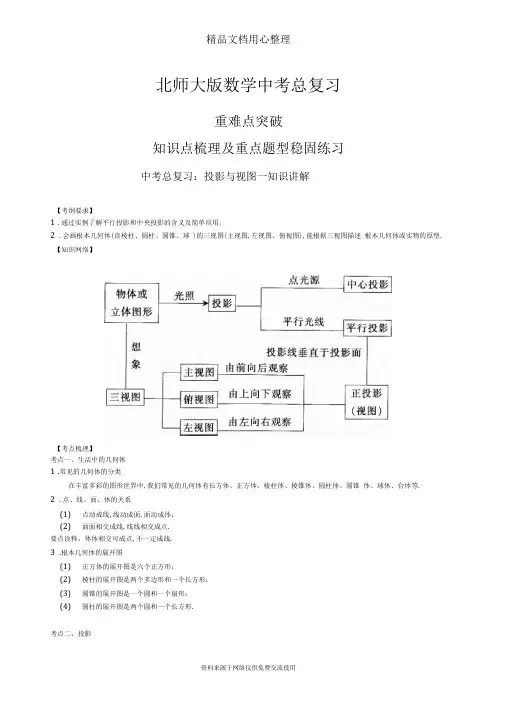

北师大版数学中考总复习重难点突破知识点梳理及重点题型稳固练习中考总复习：投影与视图一知识讲解【考纲要求】1.通过实例了解平行投影和中央投影的含义及简单应用；2.会画根本几何体(直棱柱、圆柱、圆锥、球 )的三视图(主视图,左视图、俯视图),能根据三视图描述根本几何体或实物的原型. 【知识网络】【考点梳理】考点一、生活中的几何体1.常见的几何体的分类在丰富多彩的图形世界中,我们常见的几何体有长方体、正方体、棱柱体、棱锥体、圆柱体、圆锥体、球体、台体等.2.点、线、面、体的关系(1)点动成线,线动成面,面动成体；(2)面面相交成线,线线相交成点.要点诠释：体体相交可成点,不一定成线.3.根本几何体的展开图(1)正方体的展开图是六个正方形；(2)棱柱的展开图是两个多边形和一个长方形；(3)圆锥的展开图是一个圆和一个扇形；(4)圆柱的展开图是两个圆和一个长方形.考点二、投影资料来源于网络仅供免费交流使用用光线照射物体,在某个平面上得到的影子叫做物体的投影,照射光线叫做投影线,投影所在平面叫做投影面.2.平行投影和中央投影由平行光线形成的投影是平行投影；由同一点〔点光源〕发出的光线形成的投影叫做中央投影.3.正投影投影线垂直投影面产生的投影叫做正投影.要点诠释：正投影是平行投影的一种.考点三、物体的三视图1.物体的视图当我们从某一角度观察一个物体时,所看到的图象叫做物体的视图.我们用三个互相垂直的平面作为投影面,其中正对我们的叫做正面,正面下方的叫做水平面,右边的叫做侧面.一个物体在三个投影面内同时进行正投影, 在正面内得到的由前向后观察物体的视图, 叫做主视图; 在水平面内得到的由上向下观察物体的视图,叫做俯视图；在侧面内得到的由左向右观察物体的视图, 叫做左视图.要点诠释：三视图就是我们从三个方向看物体所得到的3个图象.2.画三视图的要求（1）位置的规定：主视图下方是俯视图,主视图右边是左视图.（2）长度的规定：长对正,高平齐,宽相等.要点诠释：主视图反映物体的长和高,俯视图反映物体的长和宽,左视图反映物体的高和宽.【典型例题】类型一、三视图及展开图C1.用大小和形状完全相同的小正方体木块搭成一个几何体,使得它的主视图和俯视图如下图,那么搭成这样的一个几何体至少需要小正方体木块的个数为〔〕A . 22B . 19C . 16D . 13〔主视图〕〔佣视图〕【思路点拨】视图、俯视图是分别从物体正面、上面看,所得到的图形 ^【答案】D;【解析】综合主视图和俯视图,这个几何体的底层最少有3+3+1=7个小正方体,第二层最少有3个, 第三层最少有2个,第四层最少有1个,因此搭成这样的一个几何体至少需要小正方体木块的个数为：7+3+2+1=13个.故答案为：13.【总结升华】由三视图判断组成原几何体的小正方体的个数与由相同的小正方体构成的几何体画三视图资料来源于网络仅供免费交流使用举一反三：【变式1】〔2021秋?莲湖区校级期末〕用小正方体搭一个几何体,使它的主视图和俯视图如下图,这样的几何体最少需要正方体个.口n 门门一htti rm主视图俯视图【答案】7.【解析】:俯视图中有5个正方形,,最底层有5个正方体；【变式2】下列图是由几个相同的小正方体搭成的几何体从三个方向看到的图形,那么搭成这个几何体的小〕个.6 C.7 D. 8老师要求同学们将如下图的白纸只沿虚线剪开,用裁开的纸片和白纸上的阴影部份围成一个立体模型,然后放在桌面上, 是〔〕卜面四个示意图中,只有一个符合上述要求,那么这个示意图B.上面看1-I I资料来源于网络仅供免费交流使用【思路点拨】动手操作看得到小正方体的阴影局部的具体部位即可.【答案】B【解析】动手操作折叠成正方体的形状放置到白纸的阴影局部上, 所得正方体中的阴影局部应紧靠白纸, 应选B.【总结升华】用到的知识与正方体展开图有关,考察学生空间想象水平.建议学生在平时的教学过程中应结合实际模型将展开图的假设干种情况分析清楚.举一反三：【变式】如下图的是以一个由一些相同的小正方体组成的简单几何体的主视图和俯视图.设组成这个几何体的小正方体的个数为n,请写出n的所有可能的值.主视图俯视图【答案】n为8, 9, 10, 11.【思路点拨】利用四棱柱及其外表展开图的特点解题.【答案】D;【解析】A、侧面少一个长方形,故不能；日侧面多一个长方形,折叠后不能围成棱柱,故不能；C折叠后少一个底面,不能围成棱柱；只有D能围成四棱柱.应选D.【总结升华】四棱柱的侧面展开图为四个长方形组成的大长方形.举一反三：【变式】如图,在正方体ABCD-ABCD中,E、F、G分别是AB BB、BC的中点,沿EG EF、FG将这个正方体切去一个角后,得到的几何体的俯视图是〔〕资料来源于网络仅供免费交流使用【答案】找到从上面看所得到的图形即可,注意所有的看到的棱都应表现在俯视图中.从上面看易得个正方形,但上面少了一个角,在俯视图中,右下角有一条线段.应选B.类型二、投影有关问题C4.如图,在斜坡的顶部有一铁塔AB, B是CD的中点,CD是水平的,在阳光的照射下,塔影DE留在坡面上.铁塔底座宽CD=12 m塔影长DE=18 m,小明和小华白^身高都是 1.6m,同一时刻,小明站在点E处,影子在坡面上,小华站在平地上,影子也在平地上,两人的影长分别为2m和1m,求塔高AB的长.A【思路点拨】过点D构造矩形,把塔高的影长分解为平地上的BD,斜坡上的DE.然后根据影长的比分别求得AG GB长,把它们相加即可.【答案与解析】【解析1】解：如图1,过D作DF,CD交AE于点F,过F作FG! AB,垂足为G.可得矩形BDFG由题意得：—=-^.DE 2•.DF=DE 1.6 +2=14.4 ( m .GF=BD= CD=6m2又••旭3GF 1•.AG=1.6X 6=9.6 ( m).•. AB=14.4+9.6=24 ( m) .资料来源于网络仅供免费交流使用答：铁塔的高度为 24nl【解析2】如图2,彳DG/ AE,交AB 于点G, BG 的影长为 BD AG 的影长为 DEDE 2• . AG=18< 1.6 +2=14.4 (项,p BG 1.6又丁——=——.BD 1BG=1.6X 6=9.6 ( m).• . AB=14.4+9.6=24 ( m> .答：铁塔的高度为 24m【总结升华】运用所学的解直角三角形的知识解决实际生活中的问题, 将实际问题转化为数学问题〕.类型三、投影视图综合问题▼ 5.用小立方体搭成一个几何体,使它的主视图和俯视图如下图,搭建这样的几何体最多要 小立方体.【思路点拨】从正视图和侧视图考查几何体的形状,从俯视图看出几何体的小立方块最多的数目.【答案】17.【解析】解：由主视图可知,它自下而上共有3列,第一列3块,第二列2块,第三列1块. 由俯视图可知,它自左而右共有 3歹U,第二列各3块,第三列1块,从空中俯视的块数只要最低层有一块即可.因此,综合两图可知这个几何体的形状不能确定；如图,最多时有3X5+2X 1=1 7块小立方体. 故答案为17. 资料来源于网络仅供免费交流使用由题意得: AG _1.6要求我们要具备数学建模水平〔即 图1图2【总结升华】 此题考查简单空间图形的三视图,考查空间想象水平,是根底题,但很容易出错.❾ 一………………人一 一……▼ 6. (2021冰春县校级自主招生)如图是某中学生公寓时的一个小意图(每栋公寓均朝正南方向,且楼高相等,相邻两栋公寓的距离也相等) .该地区冬季正午的阳光与水平线的夹角为 32 ,在公 寓的采光不受影响(冬季正午最底层受到阳光照射)的情况下,公寓的高为AR 相邻两公寓间的最小距离为BC (1)假设设计公寓高为 20米,那么相邻两公寓之间的距离至少需要多少米时,采光不受影响？(2)该中学现已建成的公寓为 5层,每层高为3米,相邻两公寓的距离 24米,问其采光是否符合要求？(参考数据：取 sin32 ° =至邑,cos32° =工2殳tan32 ° =下)100 125 8【思路点拨】(1)在直角三角形 ABC 中,AB 利用锐角三角函数求得 BC 的长即可；(2)利用楼高求得不受影响时候两楼之间的距离与 24米比拟即可得到结果;【答案与解析】解：(1)二.在直角三角形 ABC 中,AB=20米,Z ACB=32 ,・•・相邻两公寓之间的距离至少需要 32米时,采光不受影响;(2)二・楼高=3X 5 =15 米,,不受影响时两楼之间的距离为15+tan32° =24米, •••相邻两公寓的距离恰为 24米, .•.符合采光要求; _________________________________________________________________________________________【总结升华】 此题是将实际问题转化为直角三角形中的数学问题,做到学数学,用数学,才是学习数学 的意义. O'7.如图,不透明圆锥体 DEC 放在直线BP 所在的水平面上,且 BP 过底面圆的圆心,其高2j3m, 底面半径为2m 某光源位于点 A 处,照射圆锥体在水平面上留下的影长 BE=4m资料来源于网络仅供免费交流使用精品文档用心整理(1)求/ B 的度数;AB BC=tan32 BC=AB tan32 20… ===32 米, 8(2)假设/ ACP=2/ B,求光源A距平面的高度.【思路点拨】(1)如下列图所示,过点D作DF垂直BC于点F,由题意,得DF=2小,EF=2, BE=4,在Rt^DFB中,tan Z B=匹,由此可以求出/ B;BF(2)过点A作AH垂直BP于点H.由于/ ACP=2B=60°所以/ BAC=30 , AC=BC=8 在Rt^ACH中, AH=AC?Sin ACP所以可以求出AH 了,即求出了光源A距平面的高度.【答案与解析】解：(1)过点D作DF垂直BC于点F.由题意,得DF=273, EF=2, BE=4.在Rt^DFB中,tan Z B=DF = 2^3=—,BF 2+4 3所以/ B=30° ;(2)过点A作AH垂直BP于点H.•••/ ACP=2 B=60° ,/ BAC=30 ,AC=BC=8•- 3 3 , ____ __ . 3在Rt^ACH中,AH=AC?Sin ACP=8 父一=4\/32 ,即光源A距平面的高度为4j3 m.【总结升华】此题考查了学生运用三角函数知识解决实际问题的水平,又让学生感受到生活处处有数学,数学在生产生活中有着广泛的作用.资料来源于网络仅供免费交流使用精品文档用心整理资料来源于网络仅供免费交流使用。

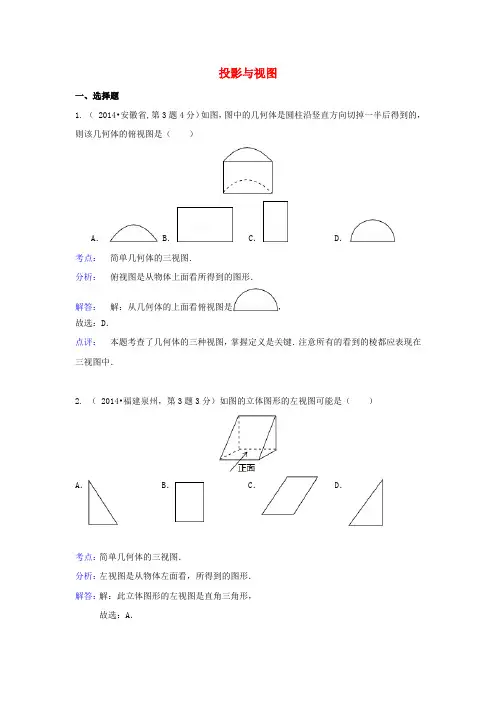

投影与视图一、选择题1. （2014•安徽省,第3题4分）如图，图中的几何体是圆柱沿竖直方向切掉一半后得到的，则该几何体的俯视图是（）A． B．C．D．考点：简单几何体的三视图．分析：俯视图是从物体上面看所得到的图形．解答：解：从几何体的上面看俯视图是，故选：D．点评：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．2. （2014•福建泉州，第3题3分）如图的立体图形的左视图可能是（）A．B．C．D．考点：简单几何体的三视图．分析：左视图是从物体左面看，所得到的图形．解答：解：此立体图形的左视图是直角三角形，故选：A．点评：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．3. （2014•广西贺州，第8题3分）如图是由5个大小相同的正方体组成的几何体，它的主视图是（）A．B．C．D．考点：简单组合体的三视图．分析：根据从正面看得到的图形是主视图，可得答案．解答：从正面看，第一层是两个正方形，第二层左边是一个正方形，故选：C．点评：本题考查了简单组合体的三视图，从正面看得到的图形是主视图．4. （2014•广西玉林市、防城港市，第5题3分）如图的几何体的三视图是（）A．B．C．D．考点：简单组合体的三视图．分析：分别找出图形从正面、左面、和上面看所得到的图形即可．解答：解：从几何体的正面看可得有2列小正方形，左面有2个小正方形，右面下边有1个小正方形；从几何体的正面看可得有2列小正方形，左面有2个小正方形，右面下边有1个小正方形；从几何体的上面看可得有2列小正方形，左面有2个小正方形，右上角有1个小正方形；故选：C．点评：本题考查了三视图的知识，注意所有的看到的棱都应表现在三视图中．5．(2014四川资阳，第2 题3分)下列立体图形中，俯视图是正方形的是（）A．B．C．D．考点：简单几何体的三视图．分析：根据从上面看得到的图形是俯视图，可得答案．解答：解；A、的俯视图是正方形，故A正确；B、D的俯视图是圆，故A、D错误；C、的俯视图是三角形，故C错误；故选：A．点评：本题考查了简单组合体的三视图，从上面看得到的图形是俯视图．6．(2014年天津市，第5题3分)如图，从左面观察这个立体图形，能得到的平面图形是（）A．B．C．D．考点：简单组合体的三视图分析：根据从左面看得到的图形是左视图，可得答案．解答：解；从左面看下面一个正方形，上面一个正方形，故选：A．点评：本题考查了简单组合体的三视图，从左面看得到的图形是左视图．7．（2014•新疆，第2题5分）如图是由四个相同的小正方体组成的立体图形，它的俯视图为（）A．B．C．D．考点：简单组合体的三视图．分析：俯视图是从物体上面看所得到的图形．解答：解：上面看，是上面2个正方形，左下角1个正方形，故选C．点评：本题考查了三视图的知识，俯视图是从物体上面看所得到的图形，解答时学生易将三种视图混淆而错误地选其它选项．8．（2014年云南省，第4题3分）某几何体的三视图如图所示，则这个几何体是（）A．圆柱B．正方体C．球D．圆锥考点：由三视图判断几何体．分析：由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．解答：解：根据主视图和左视图为三角形判断出是锥体，根据俯视图是圆形可判断出这个几何体应该是圆锥，故选D．点评：主视图和左视图的大致轮廓为三角形的几何体为锥体，俯视图为圆就是圆锥．9．（2014•温州，第3题4分）如图所示的支架是由两个长方形构成的组合体，则它的主视图是（）A．B．C．D．考点：简单组合体的三视图．分析：找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．解答：解：从几何体的正面看可得此几何体的主视图是，故选：D．点评：本题考查了三视图的知识，主视图是从物体的正面看得到的视图．10.（3分）（2014•毕节地区，第2题3分）如图是某一几何体的三视图，则该几何体是（）A．三棱柱B．长方体C．圆柱D．圆锥考点：由三视图判断几何体分析：三视图中有两个视图为矩形，那么这个几何体为柱体，根据第3个视图的形状可得几何体的具体形状．解答：解：∵三视图中有两个视图为矩形，∴这个几何体为柱体，∵另外一个视图的形状为圆，∴这个几何体为圆柱体，故选C ．点评：考查由三视图判断几何体；用到的知识点为：三视图中有两个视图为矩形，那么这个几何体为柱体，根据第3个视图的形状可得几何体的形状．11.（2014•武汉，第7题3分）如图是由4个大小相同的正方体搭成的几何体，其俯视图是（）A．B．C．D．考点：简单组合体的三视图．分析：找到从上面看所得到的图形即可．解答：解：从上面看可得到一行正方形的个数为3，故选D．点评：本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．12.（2014•襄阳，第4题3分）如图几何体的俯视图是（）A．B．C．D．考点：简单组合体的三视图．分析：根据从上面看得到的图形是俯视图，可得答案．解答：解：从上面看，第一层是三个正方形，第二层右边一个正方形，故选：B．点评：本题考查了简单组合体的三视图，从上面看得到的图形是俯视图．13.（2014•邵阳，第3题3分）如图的罐头的俯视图大致是（）A．B．C．D．考点：简单几何体的三视图分析：俯视图即为从上往下所看到的图形，据此求解．解答：解：从上往下看易得俯视图为圆．故选D．点评：本题考查了三视图的知识，俯视图即从上往下所看到的图形．14.（2014•孝感，第2题3分）如图是某个几何体的三视图，则该几何体的形状是（）A．长方体B．圆锥C．圆柱D．三棱柱考点：由三视图判断几何体分析： 由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状． 解答： 解：根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱． 故选D ．点评： 考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形． 15．（2014•四川自贡，第3题4分）如图，是由几个小立方体所搭成的几何体的俯视图，小正方形中的数字表示在该位置上的立方体的个数，这个几何体的正视图是（ ）A ．B ．C ．D ．考点： 由三视图判断几何体；简单组合体的三视图分析： 由俯视图，想象出几何体的特征形状，然后按照三视图的要求，得出该几何体的正视图和侧视图．解答： 解：由俯视图可知，小正方体的只有2排，前排右侧1叠3块；后排从做至右木块个数1，1，2； 故选D ．点评： 本题是基础题，考查空间想象能力，绘图能力，常考题型．16、（2014·云南昆明，第2题3分）左下图是由3个完全相同的小正方体组成的立体图形，它的主视图是（ ）DCB A 正面考点： 简单组合体的三视图.分析： 根据主视图是从正面看到的识图分析解答．解答：解：从正面看，是第1行有1个正方形，第2行有2个并排的正方形．故选B．点评：本题考查了三视图的知识，主视图是从物体的正面看得到的视图．17．（2014·浙江金华，第3题4分）一个几何体的三视图如图所示，那么这个几何体是【】【答案】D．【解析】18. （2014•湘潭，第5题，3分）如图，所给三视图的几何体是（）（第1题图）A．球B．圆柱C．圆锥D．三棱锥考点：由三视图判断几何体分析：由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．解答：解：主视图和左视图都是等腰三角形，那么此几何体为锥体，由俯视图为圆，可得此几何体为圆锥．故选C．点评：本题考查了由三视图判断几何体的知识，解题的关键是了解主视图和左视图的大致轮廓为长方形的几何体为锥体．19. （2014•株洲，第5题，3分）下列几何体中，有一个几何体的主视图与俯视图的形状不一样，这个几何体是（）A．正方体B．圆柱（第2题图）C．圆锥D．球考点：简单几何体的三视图．分析：根据从正面看得到的图形是主视图，从上面看得到的图形是俯视图，可得答案．解答：解：A、主视图、俯视图都是正方形，故A不符合题意；B、主视图、俯视图都是矩形，故B不符合题意；C、主视图是三角形、俯视图是圆形，故C符合题意；D、主视图、俯视图都是圆，故D不符合题意；故选：C．点评：本题考查了简单组合体的三视图，从正面看得到的图形是主视图，从上面看得到的图形是俯视图．20. （2014•泰州，第4题，3分）一个几何体的三视图如图所示，则该几何体可能是（）A．B．C．D．考点：由三视图判断几何体．分析：根据三视图判断圆柱上面放着小圆锥，确定具体位置后即可得到答案．解答：解：由主视图和左视图可以得到该几何体是圆柱和小圆锥的复合体，由俯视图可以得到小圆锥的底面和圆柱的底面完全重合．故选C．点评：本题考查了由三视图判断几何体，解题时不仅要有一定的数学知识，而且还应有一定的生活经验．21.（2014•呼和浩特，第4题3分）如图是某几何体的三视图，根据图中数据，求得该几何体的体积为（）A．60πB．70πC．90πD．160π考点：由三视图判断几何体．分析：易得此几何体为空心圆柱，圆柱的体积=底面积×高，把相关数值代入即可求解．解答：解：观察三视图发现该几何体为空心圆柱，其内径为3，外径为4，高为10，所以其体积为10×（42π﹣32π）=70π，故选B．点评：本题考查了由三视图判断几何体的知识，解决本题的关键是得到此几何体的形状，易错点是得到计算此几何体所需要的相关数据．22.（2014•德州，第3题3分）图甲是某零件的直观图，则它的主视图为（）A．B．C．D．考点：简单组合体的三视图．分析：根据主视图是从正面看得到的视图判定则可．解答：解：从正面看，主视图为．故选A．点评：本题考查了三视图的知识，主视图是从物体的正面看得到的视图．23．（2014年山东泰安，第3题3分）下列几何体，主视图和俯视图都为矩形的是（）A ．B．C．D．解：A、圆柱主视图是矩形，俯视图是圆，故此选项错误；B、圆锥主视图是等腰三角形，俯视图是圆，故此选项错误；C、三棱柱主视图是矩形，俯视图是三角形，故此选项错误；D、长方体主视图和俯视图都为矩形，故此选项正确；故选：D．点评：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．二.填空题1.（2014年广东汕尾，第15题5分）写出一个在三视图中俯视图与主视图完全相同的几何体．分析：主视图、俯视图是分别从物体正面和上面看，所得到的图形．解：球的俯视图与主视图都为圆；正方体的俯视图与主视图都为正方形．故答案为：球或正方体．点评：考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．2．（2014•浙江湖州，第12题4分）如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是．分析：根据从上面看得到的图形是俯视图，可得俯视图，根据矩形的面积公式，可得答案．解：从上面看三个正方形组成的矩形，矩形的面积为1×3=3，故答案为：3．点评：本题考查了简单组合体的三视图，先确定俯视图，再求面积．3. （2014•扬州）如图，这是一个长方体的主视图和俯视图，由图示数据（单元：cm）可以得出该长方体的体积是18 cm3．（第1题图）考点：由三视图判断几何体．分析：首先确定该几何体为立方体，并说出其尺寸，直接计算其体积即可．解答：解：观察其视图知：该几何体为立方体，且立方体的长为3，宽为2，高为3，故其体积为：3×3×2=18，故答案为：18．点评：本题考查了由三视图判断几何体，牢记立方体的体积计算方法是解答本题的关键．。

初三数学：投影与视图知识点归纳一、知识要点1、投影(1)投影:用光线照射物体，在某个平面(地面、墙壁等)上得到的影子叫做物体的投影(projection)，照射光线叫做投影线，投影所在的平面叫做投影面。

(2)平行投影:有时光线是一组互相平行的射线，例如太阳光或探照灯光的一束光中的光线。

由平行光线形成的投影是平行投影(parallel projection).(3)中心投影:由同一点(点光源发出的光线)形成的投影叫做中心投影(center projection)。

(4)正投影:投影线垂直于投影面产生的投影叫做正投影。

注:物体正投影的形状、大小与它相对于投影面的位置有关。

2、三视图(1)三视图:是指观测者从三个不同位置观察同一个空间几何体而画出的图形。

将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓用正投影法绘制出来该图形称为视图。

一个物体有六个视图:从物体的前面向后面投射所得的视图称主视图--能反映物体的前面形状，从物体的上面向下面投射所得的视图称俯视图--能反映物体的上面形状，从物体的左面向右面投射所得的视图称左视图--能反映物体的左面形三视图就是主视图、俯视图、左视图的总称。

(2)特点:一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

一个视图只能反映物体的一个方位的形状，不能完整反映物体的结构形状。

三视图是从加速度学习网我的学习也要加速三个不同方向对同一个物体进行投射的结果，另外还有如剖面图、半剖面图等做为辅助，基本能完整的表达物体的结构。

二、经验之谈:多读两遍吧!有兴趣的同学可以多画图观察。

（1）（2023年四川宜宾）下面几何的主视图是( B )（2）（2023年浙江衢州）下面形状的四张纸板，按图中线通过折叠可以围成一下直三棱柱的是( C )（3） (08浙江温州)由4个相同的小立方块搭成的几何体如图所示，它的左视图是（ C ）（4）（2023淅江金华）在生活和生产实践中，我们经常需要运用三视图来描述物体的形状和大小。

小亮在观测左边的热水瓶时，得到的左视图是（B ）（5）(2023浙江义乌)下列四个几何体中，主视图、左视图、俯视图都是圆的几何体是( C ) Ａ．正方体Ｂ．圆锥Ｃ．球 D．圆柱（6）（2023山东威海）下图的几何体是由三个同样大小的立方体搭成的，其左视图为（B）（7）（2023湖南益阳）一个正方体的水晶砖，体积为100cm3，它的棱长大约在（A）A. 4cm~5cm之间B. 5cm~6cm之间C. 6cm~7cm之间D. 7cm~8cm之间（8）（2023湖南益阳）如图1，骰子是一个质量均匀的小正方体，它的六个面上分别刻有1~6 个点.，小明仔细观测骰子，发现任意相对两面的点数和都相等. 这枚骰子向上的一面的点数是5，它的对面的点数是（B）A. 1B. 2C. 3D. 6（9）（2023年山东滨州）如图，一个空间几何体的主视图和左视图都是边长为1的三角形，俯视图是一个圆，那么这个几何体的侧面积是（ D ）A、 B、 C、 D、（10）（2023年山东临沂）如图是一个包装盒的三视图，则这个包装盒的体积是（ C ）A． 1000π㎝3 B． 1500π㎝3C． 2023π㎝3 D． 4000π㎝3（11）(2023年辽宁十二市)图2是由几个相同的小正方体搭成的一个几何体，它的俯视图是（ D ）（12）(2023年浙江绍兴)将如右图所示的绕直角边旋转一周，所得几何体的主视图是（ A ）（13）(2023年天津市)下面的三视图所相应的物体是（ A ）（14）(2023年沈阳市)如图所示的几何体的左视图是（ A ）（15）（2023年四川巴中市）在学校开展的“为灾区儿童过六一”的活动中，晶晶把自己最爱慕的铅笔盒送给了一位灾区儿童．这个铅笔盒（图1）的左视图是（ B ）（16）(2023年成都市)用若干个大小相同，棱长为1的小正方体搭成一个几何体模型，其三视图如图所示，则搭成这个几何体模型所用的小正方体的个数是(B ) ;(A)4 （B）5 （C）6 （D）7（17）（2023年陕西省）如图，这个几何体的主视图是（ A ）（18）（2023年江苏连云港）若一个几何体的主视图、左视图、俯视图分别是三角形、三角形、圆，则这个几何体也许是（ C ）A．球B．圆柱C．圆锥D．棱锥（19）（2023年山东青岛）某几何体的三种视图如右图所示，则该几何体也许是（ D ）A．圆锥体B．球体C．长方体D．圆柱体（20）（2023湖北鄂州）图1是由几个小立方块搭成的几何体的俯视图，小正方形中的数字表达在该位置的小立方块的个数，那么这个几何体的主视图是（ A ）（21）(2023安徽)如图是某几何体的三视图及相关数据，则判断对的的是（ D ）A．B．C．D．（22）（2023年云南省双柏县）下图中所示的几何体的主视图是（ D ）（23）（2023山东济南）下列简朴几何体的主视图是（ C ）（24）（2023湖北黄石）．下面左图所示的几何体的俯视图是（ D ）（25）(2023江苏宿迁) 有一实物如图，那么它的主视图是（A）（26）（2023年山东省菏泽市）如图，一个空间几何体的主视图和左视图都是边长为1的正三角形，俯视图是一个圆，那么这个几何体的侧面积是（D）A．B．C．D．（27）(2023 河南)如图①是一些大小相同的小正方体组成的几何体，其主视图如图②所示，则其俯视图是（B）（28）（2023 四川泸州）下列图形中，不是正方形的表面展开图的是（ D ）（29）(2023 湖南怀化)如图3，是小玲在5月11日“母亲节”送给她妈妈的礼盒，图中所示礼盒的主视图是 ( A )（30）(2023 重庆)如图是由4个大小相同的正方体搭成的几何体，其主视图是（ A ）（31）(2023 湖北荆门)左下图是由若干个小正方形所搭成的几何体及从上面看这个几何体所看到的图形，那么从左边看这个几何体时, 所看到的几何图形是( B )（32）(2023 湖南长沙)如图是每个面上都有一个汉字的正方体的一种展开图，那么在正方体的表面，与“迎”相对的面上的汉字是（ A ）A、文B、明C、奥D、运（33）(.2023 江西）10．一个几何体是由一些大小相同的小正方块摆成的，其俯视图与主视图如图所示，则组成这个几何体的小正方块最多．．有（ C ）A．4个 B．5个 C．6个 D．7个（34）（08厦门市）由四个相同的小正方体堆成的物体如图所示，它的俯视图是（ C ）（35）（08乌兰察布市）六个大小相同的正方体搭成的几何体如图所示，则关于它的视图说法对的的是（ C ）A．正视图的面积最大B．左视图的面积最大C．俯视图的面积最大D．三个视图的面积同样大（36）（08莆田市）如图，茶杯的主视图是（ A ）（37）（08绵阳市）某几何体的三视图如下所示，则该几何体可以是（ A ）．（38）（2023年杭州市）由大小相同的正方体木块堆成的几何体的三视图如右图所示，则该几何体中正方体木块的个数是（ C ）A. 6个B. 5个C. 4个D. 3个（39）（2023泰安）如图是由相同小正方体组成的立体图形，它的左视图为（ A ）（40）（2023佛山）如图，是某工件的三视图，其中圆的半径为10，等腰三角形的高为30，则此工件的侧面积是( D )．A．B．C．D．（41）(2023 山东聊城)一个几何体的三视图如图所示，这个几何体是（ B ）A．棱柱B．圆柱C．圆锥D．球（42）（2023四川内江）在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来．如图所示，则这堆正方体货箱共有（ D ）A．9箱B．10箱C．11箱D．12箱（43）（2023泰州市）如左下图是一个几何体的三视图，根据图中提供的数据（单位：cm）可求得这个几何体的体积为（A）A． 2cm3 B．4 cm3 C．6 cm3 D．8 cm3（44）（2023山西省）如图，有一圆心角为120 o、半径长为6cm的扇形，若将OA、OB重合后围成一圆锥侧面，那么圆锥的高是（A）A．cmB．cmC．cmD．cm（45）.(2023永州市)下图※是一种瑶族长鼓的轮廓图，其主视图对的的是（D）（46）（2023四川达州市）某几何体的三视图如图所示，则它是（ D ）A．球体B．圆柱C．棱锥D．圆锥（47）(2023广东深圳)如图１，圆柱的左视图是（ C ）（48）（2023山西太原）右图是一个正方体的平面展开图，这个正方体是（ D ）（49）（2023湖北武汉）一个无盖的正方体盒子的平面展开图可以是下列图形中的（ D ）．（50）（2023湖北孝感）一几何体的三视图如右，这个几何体是（ D ）A.圆锥B.圆柱C. 三棱锥D. 三棱柱（51）（2023湖北襄樊）如图5,是一个由若干个相同的小正方体组成的几何体的三视图,则组成这个几何体的小正方体的个数是( C )（52）（2023江苏盐城）下列四个几何体中，主视图、左视图、俯视图完全相同的是（ B ）A．圆锥B．球C．圆柱D．三棱柱（53）（2023湖北黄冈）如图，四个几何体分别为长方体、圆柱体、球体和三棱柱，这四个几何体中有三个的某一种视图都是同一种几何图形，则另一个几何体是（ C ）A．长方体B．圆柱体C．球体D．三棱柱（54）(2023黑龙江哈尔滨)4．右图是某一几何体的三视图，则这个几何体是（ A ）。

专题05投影与视图（压轴30题2种题型）一、投影1．（2023秋·广东深圳·九年级北大附中深圳南山分校校考阶段练习）下列说法正确的是（）A ．物体在太阳光下产生的投影是物体的正投影B ．正投影一定是平行投影C ．物体在灯光下产生的投影是物体的正投影D ．正投影可能是中心投影2．（2023秋·全国·九年级专题练习）如图，在平面直角坐标系中，点 2,2是一个光源，木杆AB 两端的坐标分别为 0,1， 3,1，则木杆AB 在x 轴上的投影A B 长为（）A ．23B ．32C ．5D ．63．（2023·福建厦门·统考模拟预测）手影游戏利用的物理原理是：光是沿直线传播的．图中小狗手影就是我们小时候常玩的游戏．在一次游戏中，小明距离墙壁1米，爸爸拿着的光源与小明的距离为2米．在小明不动的情况下，要使小狗手影的高度增加一倍，则光源与小明的距离应（）A ．减少32米B ．增加32米C ．减少53米D ．增加53米4．（2023秋·全国·九年级专题练习）公元前6世纪，古希腊学者泰勒斯用图1的方法巧测金字塔的高度．如图2，小明仿照这个方法，测量圆锥形小山包的高度，已知圆锥底面周长为62.8m ．先在小山包旁边立起一根木棒，当木棒影子长度等于木棒高度时，测得小山包影子AB 长为23m （直线AB 过底面圆心），则小山包的高为m （ 取3.14）．5．（2023秋·全国·九年级专题练习）小华家客厅有一张直径为1.2m ，高为0.8m 的圆桌AB ，有一盏灯E 到地面垂直距离EF 为2m ，圆桌的影子为,2CD FC ，则点D 到点F 的距离为．6．（2023春·九年级单元测试）如图所示，在某点光源下有两根直杆MH ，NI 垂直于平整的地面，甲杆MH 的影子为MJ ，乙杆NI 的影子一部分落在地面上的NG 处，一部分落在斜坡GL 上的GK 处．①点光源所在的位置是（从A ，B ，C ，D 中选择一个）；②若点光源发出的过点I 的光线IK GL ，斜坡GL 与地面的夹角为30 ，1NG 米，33GK 米，则乙杆NI 的高度为米．7．（2023秋·全国·九年级专题练习）如图，在平面直角坐标系中，点(4,3)P 是一个光源，CD 为木杆AB 在x 轴上的投影，(0,1)A ，(6,1)B ，过点P 作PM x 轴，垂足为点M ，PM 交AB 于点N ，求CD 的长．8．（2022秋·云南文山·九年级校联考期中）在一直线上有几根竹竿．它们在同一灯光下的影子如图所示（图中的粗线段）．(1)根据灯光下的影子确定光源的位置．(2)画出竹竿AB 的影子（用线段表示）；(3)画出影子为CD 的竹竿．（用线段表示）．9．（2023秋·全国·九年级专题练习）阳光明媚的天，实践课上，亮亮准备用所学的知识测量教学楼前一座假山AB的高度，如图，亮亮在地面上的点F处，眼睛贴地观察，看到假山顶端A、教学楼顶端C在一条直FG线上．此时他起身在F处站直，发现自己的影子末端和教学楼的影子末端恰好重合于点G处，测得 1.5米，亮亮的身高EF为1.6米．假山的底部B处因有花园围栏，无法到达，但经询问和进行部分测量后得知，BF 米，点D、B、F、G在一条直线上，CD DG6，已知教学楼CD的高度为，AB DG，EF DG16米，请你求出假山的高度AB．二、视图10．（2023秋·陕西西安·七年级陕西师大附中校考阶段练习）某社区的志愿者收到一批防疫物资，这批防疫物资用同样的正方体箱子包装，摆放的位置从上面和正面看到的都是如图所示，这批防疫物资最多有（）箱．A．6B．7C．8D．911．（2023秋·全国·九年级专题练习）图是由n个相同的小正方体组成的几何体的三视图，则n的值为（）A．3B．4C．5D．612．（2023秋·浙江宁波·七年级校考开学考试）用小方块搭几何体，从左面、正面看到的形状如下图，这个几何体可能是（）A．B．C．D．13．（2023春·山东烟台·九年级统考期中）如图是由四个相同的小正方体组成的立体图形，若再增加一块相同的正方体，使主视图和左视图都不变，第五块正方体摆放的位置有个．（）A．1B．2C．3D．414．（2023春·河南新乡·九年级校联考开学考试）如图是由6个相同的小正方体组成的几何体，下列说法正确的是（）A．主视图和俯视图一样B．主视图和左视图一样C．左视图和俯视图一样D．主视图，左视图，俯视图都不一样15．（2023春·浙江宁波·九年级校考阶段练习）如图是由4个大小相同的立方体组成的几何体，在这个几何体的三视图中，完全相同的视图是（）A．主视图和左视图B．左视图和俯视图C．主视图和俯视图D．主视图、左视图和俯视图16．（2023·山东潍坊·统考中考真题）在我国古代建筑中经常使用榫卯构件，如图是某种榫卯构件的示意图，其中，卯的俯视图是（）A．B．C．D．17．（2023秋·山东青岛·七年级青岛超银中学校考阶段练习）如图，是由若干个相同的小立方体搭成的几何体的主视图和左视图，则小立方体的个数最少可能是个．18．（2022秋·山西太原·七年级太原市志达中学校校考阶段练习）一个圆柱的三视图如图所示．则这个圆柱的表面积为．19．（2023秋·河南平顶山·七年级校考阶段练习）如图所示，将14个棱长为1cm的正方体摆放成一个几何体，cm．则该几何体的表面积为220．（2022秋·陕西宝鸡·七年级校考阶段练习）10个棱长为y cm的正方体摆放成如图的形状，则这个图形的cm．表面积为2的小正立方体摆出一个立体图形，它的正视图21．（2023秋·七年级单元测试）老师用10个1cm1cm1cm如图①所示，且图中任两相邻的小正立方体至少有一棱边（1cm）共享，或有一面（1cm1cm）共享．老师拿出一张3cm4cm的方格纸（如图②），请小荣将此10个小正立方体依正视图摆放在方格纸中的方格内，请问小荣摆放完后的左视图有种．（小正立方体摆放时不得悬空，每一小正立方体的棱边与水平线垂直或平行）22．（2024秋·广东江门·七年级江门市福泉奥林匹克学校校考开学考试）将若干个体积相同的小正方体木块拼成一个大正方体，然后将大正方体的表面涂满红色．将积木拆开数一数，只有一面涂成红色的小正方体木块的个数恰好是只有两面涂成红色的小正方体木块的个数的两倍，那么这个大正方体共由个小正方体拼成．23．（2023秋·全国·七年级专题练习）两个完全相同的长方体，每个长方体长5分米，宽4分米，高6分米，把它们拼成一个表面积最小的长方体后，表面积比原来两个长方体表面积之和减少了平方分米．24．（2023秋·全国·九年级专题练习）如图是用12块完全相同的小正方体搭成的几何体．(1)请在方格中分别画出它的主视图、左视图；(2)如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和主视图不变，那么最多可以再添加______个小正方体．25．（2023秋·陕西西安·七年级陕西师大附中校考阶段练习）（如图所示是一个几何体，由若干棱长为1cm的正方体组成．(1)画出从正面、左面、上面看到的几何体的形状图．(2)求该几何体的表面积．26．（2022秋·福建三明·七年级统考期末）如图是由7个相同的小正方体搭成的几何体，请在网格中画出从左面和上面看到的几何体的形状图．（用实线描黑）27．（2022秋·福建三明·九年级统考阶段练习）如图是由六个相同的小正方体搭成的几何体，画出它的三视图．28．（2023秋·河南平顶山·七年级校考阶段练习）如图是一个由若干个完全相同的小正方体搭成的几何体，请你在网格中画出它从三个方向看到的形状图并填涂阴影．从正面看从左面看从上面看29．（2023秋·福建宁德·七年级校联考阶段练习）用若干个棱长为1厘米的小立方块搭一个几何体，从上面看到这个几何体的形状图如图所示．请画出从正面看和从左面看到的这个几何体的形状图．30．（2023秋·全国·九年级专题练习）如图是用11块完全相同的小正方体搭成的几何体．(1)请在方格中分别画出它的主视图、左视图；(2)如果在这个几何体上再添加一些相同的小正方体，并保持这个几何体的左视图和主视图不变，那么最多可以再添加__个小正方体．。

新人教版初中数学——视图与投影知识归纳及中考典型题解析一、投影1．投影在光线的照射下，空间中的物体落在平面内的影子能够反映出该物体的形状和大小，这种现象叫做投影现象．影子所在的平面称为投影面．2．平行投影、中心投影、正投影（1）中心投影：在点光源下形成的物体的投影叫做中心投影，点光源叫做投影中心．【注意】灯光下的影子为中心投影，影子在物体背对光的一侧．等高的物体垂直于地面放置时，在灯光下，离点光源近的物体的影子短，离点光源远的物体的影子长．（2）平行投影：投射线相互平行的投影称为平行投影．【注意】阳光下的影子为平行投影，在平行投影下，同一时刻两物体的影子在同一方向上，并且物高与影长成正比．（3）正投影：投射线与投影面垂直时的平行投影，叫做正投影．二、视图1．视图由于可以用视线代替投影线，所以物体的正投影通常也称为物体的视图．2．三视图（1）主视图：从正面看得到的视图叫做主视图．（2）左视图：从左面看得到的视图叫做左视图．（3）俯视图：从上面看得到的视图叫做俯视图．【注意】在三种视图中，主视图反映物体的长和高，左视图反映了物体的宽和高，俯视图反映了物体的长和宽．3．三视图的画法（1）画三视图要注意三要素：主视图与俯视图长度相等；主视图与左视图高度相等；左视图与俯视图宽度相等．简记为“主俯长对正，主左高平齐，左俯宽相等”．（2）注意实线与虚线的区别：能看到的线用实线，看不到的线用虚线．三、几何体的展开与折叠1．常见几何体的展开图2．正方体的展开图正方体有11种展开图，分为四类：第一类，中间四连方，两侧各有一个，共6种，如下图：第二类，中间三连方，两侧各有一、二个，共3种，如下图：第三类，中间二连方，两侧各有二个，只有1种，如图10；第四类，两排各有三个，也只有1种，如图11．考向一三视图在判断几何体的三视图时，注意以下两个方面：（1）分清主视图、左视图与俯视图的区别；（2）看得见的线画实线，看不见的线画虚线．典例1【广西壮族自治区南宁市2019–2020学年七年级上学期期末数学试题】如图是从不同方向看某一几何体得到的平面图形，则这个几何体是A．圆锥B．长方体C．球D．圆柱【答案】D【解析】∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选D．【名师点睛】此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．1．如图所示的几何体的俯视图是A．B．C．D．考向二几何体的还原与计算解答此类问题时，首先要根据三视图还原几何体，再根据图中给出的数据确定还原后的几何体中的数据，最后根据体积或面积公式进行计算．典例2如图所示的是由几个相同小立方体组成的几何体从上面所看到的图形，正方形中的数字表示在该位置的小立方体的个数，则从左面看这个几何体所得到的图形是A．B．C．D．【答案】D【解析】如图，左视图如下：，故选D．2．某一几何体的三视图均如图所示，则搭成该几何体的小正方体的个数为A．9 B．5C．4 D．33．如图是一零件的三视图，则该零件的表面积为A．15πcm2B．24πcm2C．51πcm2D．66πcm2考向三投影1．根据两种物体的影子判断其是在灯光下还是在阳光下的投影，关键是看这两种物体的顶端和其影子的顶端的连线是平行还是相交，若平行则是在阳光下的投影，若相交则是在灯光下的投影．2．光源和物体所处的位置及方向影响物体的中心投影，光源或物体的方向改变，则该物体的影子的方向也发生变化，但光源、物体的影子始终在物体的两侧．3．物体的投影分为中心投影和平行投影．典例3如图是小明一天看到的一根电线杆的影子的俯视图，按时间先后顺序排列正确的是A．①②③④B．④③②①C．④③①②D．②③④①【答案】C【解析】根据平行投影的规律以及电线杆从早到晚影子的指向规律，可知：俯视图的顺序为：④③①②，故选C．【名师点睛】本题主要考查平行投影的规律，掌握“就北半球而言，从早到晚物体影子的指向是：西–西北–北–东北–东”，是解题的关键．4．小明在太阳光下观察矩形木板的影子，不可能是A．平行四边形B．矩形C．线段D．梯形考向四立体图形的展开与折叠正方体展开图口诀：正方体展有规律，十一种类看仔细；中间四个成一行，两边各一无规矩；二三紧连错一个，三一相连一随意；两两相连各错一，三个两排一对齐；一条线上不过四，田七和凹要放弃；相间之端是对面，间二拐角面相邻．典例4如图是一个正方体的表面展开图，把展开图折叠成正方体后，与标号为1的顶点重合的是A．标号为2的顶点B．标号为3的顶点C．标号为4的顶点D．标号为5的顶点【答案】D【解析】根据正方体展开图的特点得出与标号为1的顶点重合的是标号为5的顶点．故选D．5．如图所示正方体的平面展开图是A．B．C．D．1．如图所示几何体的主视图是A．B．C．D．2．如图的几何体是由五个相同的小正方体组合面成的，从左面看，这个几何体的形状图是A．B．C．D．3．如图是一棵小树一天内在太阳下不同时刻的照片，将它们按时间先后顺序进行排列正确的是A．③—④—①—②B．②—①—④—③C．④—①—②—③D．④—①—③—②4．如图，某一时刻太阳光下，小明测得一棵树落在地面上的影子长为2.8米，落在墙上的影子高为1.2米，同一时刻同一地点，身高1.6米他在阳光下的影子长0.4米，则这棵树的高为A．6.2米B．10米C．11.2米D．12.4米5．如图，（1）是几何体（2）的___________视图．6．如图，某长方体的底面是长为4cm，宽为2cm的长方形，如果从左面看这个长方体时看到的图形面积为6cm2，那么这个长方体的体积等于__________．7．如图是一个正方体的展开图，折叠成正方体后与“创”字相对的一面上的字是__________．8．一个几何体由12个大小相同的小正方体搭成，从上面看到的这个几何体的形状图如图所示，若小正方形中的数字表示在该位置小正方体的个数，则从正面看，一共能看到________个小正方体（被遮挡的不计）．9．画出如图所示物体的主视图、左视图、俯视图．10．【山东省威海市乳山市2019–2020学年九年级上学期期末数学试题】数学实践小组的同学利用太阳光下形成的影子测量大树的高度．在同一时刻下，他们测得身高为1．5米的同学立正站立时的影长为2米，大树的影子分别落在水平地面和台阶上．已知大树在地面的影长为2．4米，台阶的高度均为0．3米，宽度均为0．5米．求大树的高度AB．1．如图是手提水果篮抽象的几何体，以箭头所指的方向为主视图方向，则它的俯视图为A．B．C．D．2．某几何体的俯视图如图所示，图中数字表示该位置上的小正方体的个数，则这个几何体的主视图是A．B．C．D．3．如图是一个几何体的三视图，则这个几何体是A．三棱锥B．圆锥C．三棱柱D．圆柱4．如图，由6个相同的小正方体组合成一个立体图形，它的俯视图为A．B．C．D．5．如图，是由棱长都相等的四个小正方体组成的几何体．该几何体的左视图是A．B．C．D．6．如图①是由大小相同的小正方体搭成的几何体，将上层的小正方体平移后得到图②．关于平移前后几何体的三视图，下列说法正确的是A．主视图相同B．左视图相同C．俯视图相同D．三种视图都不相同7．图2是图1中长方体的三视图，若用S表示面积，S主=x2+2x，S左=x2+x，则S俯=A．x2+3x+2 B．x2+2 C．x2+2x+1 D．2x2+3x8．如图是由一个长方体和一个球组成的几何体，它的主视图是A．B．C．D．9．下列四个几何体中，主视图为圆的是A．B．C．D．10．一个由圆柱和长方体组成的几何体如图水平放置，它的俯视图是A．B．C．D．11．如图是由10个同样大小的小正方体摆成的几何体．将小正方体①移走后，则关于新几何体的三视图描述正确的是A．俯视图不变，左视图不变B．主视图改变，左视图改变C．俯视图不变，主视图不变D．主视图改变，俯视图改变12．某个几何体的三视图如图所示，该几何体是A．B．C．D．13．下列哪个图形是正方体的展开图A．B．C．D．14．如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色，该几何体的表面展开图是A．B．C．D．15．在如图所示的几何体中，其三视图中有矩形的是_________．（写出所有正确答案的序号）16．如图是一个多面体的表面展开图，如果面F 在前面，从左面看是面B ，那么从上面看是面__________．（填字母）17．已知某几何体的三视图如图所示，其中俯视图为等边三角形，则该几何体的左视图的面积为__________．1．【答案】D【解析】根据题意得：几何体的俯视图为，故选C ．【名师点睛】此题考查了简单组合体的三视图，熟练掌握几何体三视图的画法是解本题的关键．2．【答案】C【解析】从主视图看第一列有两个正方体，说明俯视图中的左边一列有两个正方体，主视图右边的一列有一个，说明俯视图中的右边一列有一个正方体，所以此几何体共有4个正方体．故选C．3．【答案】B【解析】由三视图知，该几何体是底面半径为3cm、高为4cm的圆锥体，则该圆锥的母线长为（cm），∴该零件的表面积为π•32+12•（2π•3）•5=9π+15π=24π（cm2），故选B．4．【答案】D【解析】A．将木框倾斜放置形成的影子为平行四边形，故该选项不符合题意，B．将矩形木框与地面平行放置时，形成的影子为矩形，故该选项不符合题意，C．将矩形木框立起与地面垂直放置时，形成的影子为线段，D．∵由物体同一时刻物高与影长成比例，且矩形对边相等，梯形两底不相等，∴得到投影不可能是梯形，故该选项符合题意，故选D．【名师点睛】本题考查了平行投影特点：在同一时刻，不同物体的物高和影长成比例，平行物体的影子仍旧平行或重合．灵活运用平行投影的性质是解题的关键．5．【答案】B1．【答案】C【解析】从正面看，共有两列，第一列有两个小正方形，第二列有一个小正方形，在下方，只有选项C符合，故答案选择C．【名师点睛】本题考查的是三视图，比较简单，需要熟练掌握三视图的画法.2．【答案】D【解析】从左边看第一层是两个小正方形，第二层左边一个小正方形，故选D【名师点睛】本题考查了简单几何体的三视图，从左边看得到的图是左视图．3．【答案】B【解析】众所周知，影子方向的变化是上午时朝向西边，中午时朝向北边，下午时朝向东边；影子长短的变化是由长变短再变长，结合方向和长短的变化即可得出答案，故选B【名师点睛】本题主要考查影子的方向和长短变化，掌握影子的方向和长短的变化规律是解题的关键.4．【答案】D【解析】设从墙上的影子的顶端到树的顶端的垂直高度是x米，则1.60.4 2.8x，解得：x＝11.2，所以树高＝11.2+1.2＝12.4（米），故选D．【名师点睛】本题考查的是投影的知识，解本题的关键是正确理解题意、根据同一时刻物体的高度与其影长成比例求出从墙上的影子的顶端到树的顶端的垂直高度.5．【答案】俯【解析】在图中（1）是几何体（2）的俯视图．6．【答案】24cm3【解析】根据题意，得：6×4=24（cm3），因此，长方体的体积是24cm3．故答案为：24cm3．7．【答案】园【解析】正方体的表面展开图，相对的面之间一定相隔一个正方形，“创”与“园”是相对面．8．【答案】8【解析】一共看到的图形是3列，左边一列看到3个，中间一列看到2个，右边一列看到3个．则一共能看到的小正方体的个数是：3+2+3=8．故答案为：8．9．【解析】主视图是从正面看到的图形，左视图是从左面看到的图形，俯视图是从上面看到的图形，据此画出看到的图形如图所示．10．【答案】3.45米【解析】延长DH交BC于点M，延长AD交BC于N．可求 3.4BM =，0.9DM =． 由1.50.92MN =，可得 1.2MN =． ∴ 3.4 1.2 4.6BN =+=． 由1.52 4.6AB =，可得 3.45AB =． 所以，大树的高度为3．45米．【名师点睛】考核知识点：平行投影.弄清平行投影的特点是关键.1．【答案】A【解析】它的俯视图为，故选A ．【名师点睛】本题考查了简单几何体的三视图，熟记常见几何体的三视图是解题关键． 2．【答案】B【解析】从正面看去，一共两列，左边有2竖列，右边是1竖列．故选B ．【名师点睛】本题考查了由三视图判断几何体，解题的关键是具有几何体的三视图及空间想象能力． 3．【答案】B【解析】由于主视图和左视图为三角形可得此几何体为锥体，由俯视图为圆形可得为圆锥．故选B ．【名师点睛】此题主要考查了学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查． 4．【答案】D【解析】从上面看可得四个并排的正方形，如图所示：，故选D ．【名师点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图． 5．【答案】B【解析】该几何体的左视图只有一列，含有两个正方形．故选B ．【名师点睛】此题主要考查了简单组合体的三视图，关键是掌握左视图所看的位置．6．【答案】C【解析】图①的三视图为：图②的三视图为：，故选C．【名师点睛】本题考查了由三视图判断几何体，解题的关键是学生的观察能力和对几何体三种视图的空间想象能力．7．【答案】A【解析】∵S主=x2+2x=x（x+2），S左=x2+x=x（x+1），∴俯视图的长为x+2，宽为x+1，则俯视图的面积S俯=（x+2）（x+1）=x2+3x+2，故选A．【名师点睛】本题主要考查由三视图判断几何体，解题的关键是根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高．8．【答案】C【解析】几何体的主视图为：，故选C．【名师点睛】此题考查了简单组合体的三视图，主视图即为从正面看几何体得到的视图．9．【答案】D【解析】A．主视图为正方形，不合题意；B．主视图为长方形，不合题意；C．主视图为三角形，不合题意；D．主视图为圆，符合题意，故选D．【名师点睛】此题考查了简单几何体的三视图，解决此类图的关键是由三视图得到立体图形．10．【答案】C【解析】几何体的俯视图是：，故选C．【名师点睛】本题考查了三视图的知识，俯视图是从物体的正面看得到的视图．11．【答案】A【解析】将正方体①移走后，新几何体的三视图与原几何体的三视图相比，俯视图和左视图没有发生改变，故选A．【名师点睛】此题主要考查了简单组合体的三视图，根据题意正确掌握三视图的观察角度是解题关键．12．【答案】D【解析】由三视图可知：该几何体为圆锥．故选D．【名师点睛】考查了由三视图判断几何体的知识，解题的关键是具有较强的空间想象能力，难度不大．13．【答案】B【解析】根据正方体展开图的特征，选项A、C、D不是正方体展开图；选项B是正方体展开图．故选B．【名师点睛】此题主要考查了正方体的展开图，正方体展开图有11种特征，分四种类型，即：第一种：“1﹣4﹣1”结构，即第一行放1个，第二行放4个，第三行放1个；第二种：“2﹣2﹣2”结构，即每一行放2个正方形，此种结构只有一种展开图；第三种：“3﹣3”结构，即每一行放3个正方形，只有一种展开图；第四种：“1﹣3﹣2”结构，即第一行放1个正方形，第二行放3个正方形，第三行放2个正方形．14．【答案】B【解析】选项A和C带图案的一个面是底面，不能折叠成原几何体的形式；选项B能折叠成原几何体的形式；选项D折叠后下面带三角形的面与原几何体中的位置不同．故选B．【名师点睛】本题主要考查了几何体的展开图．解题时勿忘记正四棱柱的特征及正方体展开图的各种情形．注意做题时可亲自动手操作一下，增强空间想象能力．15．【答案】①②【解析】长方体主视图，左视图，俯视图都是矩形，圆柱体的主视图是矩形，左视图是矩形，俯视图是圆，圆锥的主视图、左视图是等腰三角形，俯视图是带有圆心的圆，故答案为：①②．【名师点睛】本题主要考查三视图的知识，熟练掌握常见几何体的三视图是解题的关键．16．【答案】E【解析】由题意知，底面是C，左侧面是B，前面是F，后面是A，右侧面是D，上面是E，故答案为：E．【名师点睛】考查了几何体的展开图，注意正方体的空间图形，从相对面入手，分析及解答问题．17．【答案】cm2【解析】该几何体是一个三棱柱，底面等边三角形的边长为2 cm，三棱柱的高为3，所以其左视图的面积为cm2），故答案为cm2．【名师点睛】本题考查了三视图，三视图是中考经常考查的知识内容，难度不大，但要求对三视图画法规则要熟练掌握，对常见几何体的三视图要熟悉．。
