下载文档原格式
第一章金属的晶体结构决定材料性能的三个因素：化学成分、内部结构、组织状态金属：具有正的电阻温度系数的物质。
金属与非金属的主要区别是金属具有正的电阻温度系数和良好的导电能力。
金属键：处以聚集状态的金属原子，全部或大部分贡献出他们的价电子成为自由电子，为整个原子集体所共有，这些自由电子与所有自由电子一起在所有原子核周围按量子力学规律运动着，贡献出价电子的原子则变为正离子，沉浸在电子云中，依靠运动于其间的公有化的自由电子的静电作用结合起来，这种结合方式叫做金属键。
双原子模型：晶体：原子在三维空间做有规则周期性重复排列的物质叫做晶体。
晶体的特性：1、各向异性2、具有一定的熔点。
空间点阵：为了清晰地描述原子在三维空间排列的规律性，常将构成晶体的实际质点忽略，而将其抽象为纯粹的几何点，称为阵点或节点，这些阵点可以是原子或分子的中心，也可以是彼此等同的原子团或分子团的中心，各个阵点的周围环境都相同。
做许多平行的直线将这些阵点连接起来形成一个三维空间格架，叫做空间点阵。
晶胞：从点阵中选取的一个能够完全反映晶格特征的最小几何单元。
晶格常数：晶胞的棱边长度称为晶格常数，在X、Y、Z轴上分别以a、b、c表示。
致密度：表示晶胞中原子排列的紧密程度，可用原子所占体积与晶胞体积之比K表示。
三种典型的晶体结构：体心立方晶格、面心立方晶格、密排六方晶格。
体心立方晶格：α-Fe、Cr、W、V、Nb、Mo 配位数8 致密度0.68 滑移系：{110}*<111> 共12 个堆垛顺序ABAB 面心立方晶格：γ-Fe、Cu、Ni、Al、Au、Ag 配位数12 致密度0.74 滑移系：{111}*<110> 共12 个堆垛顺序ABCABC 密排六方晶格：Zn、Mg、Be、Cd 配位数12 致密度0.74 滑移系：{0001}*<1121> 堆垛顺序ABAB晶向族指数包含的晶向指数：一、写出<u v w>的排列二、给其中每个晶向加一个负号，分三次加三、给其中每个晶向加两个负号，分三次加四、给每个晶向加三个负号晶面族指数包含的晶面指数：（如果h k l 中有一个是零就写出排列各加一个负号，如果有两个零就只写出排列就行。
第一章金属的晶体结构1-1作图表示出立方晶系（ 1 2 3[-2 1 1]、[3 4 6]等晶向。
）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、答：1-2 立方晶系的 {1 1 1}晶面构成一个八面体，试作图画出该八面体，并注明各晶面的晶面指数。
答：{1 1 1} 晶面共包括（ 1 1 1 ）、（-1 1 1 ）、（1 -1 1 ）、（1 1 -1 ）四个晶面，在一个立方晶系中画出上述四个晶面。
1-3某晶体的原子位于正方晶格的节点上，其晶格常数为a=b≠ c,c=2/3a 。
今有一晶面在 X、Y、Z 坐标轴上的结局分别为 5 个原子间距、 2 个原子间距和 3个原子间距，求该晶面的晶面指数。
答：由题述可得： X 方向的截距为×2a/3=2a 。
取截距的倒数，分别为1/5a ，1/2a ，1/2a5a， Y 方向的截距为2a，Z 方向截距为3c=3化为最小简单整数分别为故该晶面的晶面指数为（2，5，5 255 ）1-4 体心立方晶格的晶格常数为a，试求出（ 1 0 0 ）、（ 1 1 0 ）、（1 1 1 ）晶面的面间距大小，并指出面间距最大的晶面。
答：H（ 1 0 0） ==a/2 H（ 1 1 0） ==√2a/2H）==√3a/6（111面间距最大的晶面为（ 1 1 0 ）1-5 面心立方晶格的晶格常数为a，试求出（ 1 0 0 ）、（ 1 1 0 ）、（1 1 1 ）晶面的面间距大小，并指出面间距最大的晶面。
答：H（ 1 0 0） ==a/2H（ 1 1 0） ==√2a/4H（ 1 1 1） ==√3a/3面间距最大的晶面为（ 1 1 1 ）注意：体心立方晶格和面心立方晶格晶面间距的计算方法是：1、体心立方晶格晶面间距：当指数和为奇数是H=，当指数和为偶数时 H=2、面心立方晶格晶面间距：当指数不全为奇数是H=，当指数全为奇数是H=。
1-6 试从面心立方晶格中绘出体心正方晶胞，并求出它的晶格常数。
第一章金属的晶体结构1-1作图表示出立方晶系（ 1 2 3[-2 1 1]、[3 4 6]等晶向。
）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、答：1-2 立方晶系的 {1 1 1}晶面构成一个八面体，试作图画出该八面体，并注明各晶面的晶面指数。
答：{1 1 1} 晶面共包括（ 1 1 1 ）、（-1 1 1 ）、（1 -1 1 ）、（1 1 -1 ）四个晶面，在一个立方晶系中画出上述四个晶面。
1-3某晶体的原子位于正方晶格的节点上，其晶格常数为a=b≠ c,c=2/3a 。
今有一晶面在 X、Y、Z 坐标轴上的结局分别为 5 个原子间距、 2 个原子间距和 3个原子间距，求该晶面的晶面指数。
答：由题述可得： X 方向的截距为×2a/3=2a 。
取截距的倒数，分别为1/5a ，1/2a ，1/2a5a， Y 方向的截距为2a，Z 方向截距为3c=3化为最小简单整数分别为故该晶面的晶面指数为（2，5，5 255 ）1-4 体心立方晶格的晶格常数为a，试求出（ 1 0 0 ）、（ 1 1 0 ）、（1 1 1 ）晶面的面间距大小，并指出面间距最大的晶面。
答：H（ 1 0 0） ==a/2 H（ 1 1 0） ==√2a/2H）==√3a/6（111面间距最大的晶面为（ 1 1 0 ）1-5 面心立方晶格的晶格常数为a，试求出（ 1 0 0 ）、（ 1 1 0 ）、（1 1 1 ）晶面的面间距大小，并指出面间距最大的晶面。
答：H（ 1 0 0） ==a/2H（ 1 1 0） ==√2a/4H（ 1 1 1） ==√3a/3面间距最大的晶面为（ 1 1 1 ）注意：体心立方晶格和面心立方晶格晶面间距的计算方法是：1、体心立方晶格晶面间距：当指数和为奇数是H=，当指数和为偶数时 H=2、面心立方晶格晶面间距：当指数不全为奇数是H=，当指数全为奇数是H=。
1-6 试从面心立方晶格中绘出体心正方晶胞，并求出它的晶格常数。

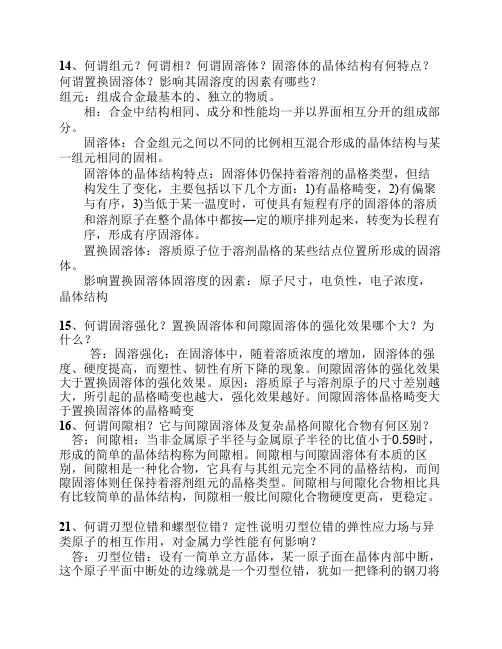

14、何谓组元？何谓相？何谓固溶体？固溶体的晶体结构有何特点？何谓置换固溶体？影响其固溶度的因素有哪些？答: 组元：组成合金最基本的、独立的物质。
相：合金中结构相同、成分和性能均一并以界面相互分开的组成部分。
固溶体：合金组元之间以不同的比例相互混合形成的晶体结构与某一组元相同的固相。
固溶体的晶体结构特点：固溶体仍保持着溶剂的晶格类型，但结构发生了变化，主要包括以下几个方面：1)有晶格畸变，2)有偏聚与有序，3)当低于某一温度时，可使具有短程有序的固溶体的溶质和溶剂原子在整个晶体中都按—定的顺序排列起来，转变为长程有序，形成有序固溶体。
置换固溶体：溶质原子位于溶剂晶格的某些结点位置所形成的固溶体。
影响置换固溶体固溶度的因素：原子尺寸，电负性，电子浓度，晶体结构15、何谓固溶强化？置换固溶体和间隙固溶体的强化效果哪个大？为什么？答：固溶强化：在固溶体中，随着溶质浓度的增加，固溶体的强度、硬度提高，而塑性、韧性有所下降的现象。
间隙固溶体的强化效果大于置换固溶体的强化效果。
原因：溶质原子与溶剂原子的尺寸差别越大，所引起的晶格畸变也越大，强化效果越好。
间隙固溶体晶格畸变大于置换固溶体的晶格畸变16、何谓间隙相？它与间隙固溶体及复杂晶格间隙化合物有何区别？答：间隙相：当非金属原子半径与金属原子半径的比值小于0.59时，形成的简单的晶体结构称为间隙相。
间隙相与间隙固溶体有本质的区别，间隙相是一种化合物，它具有与其组元完全不同的晶格结构，而间隙固溶体则任保持着溶剂组元的晶格类型。
间隙相与间隙化合物相比具有比较简单的晶体结构，间隙相一般比间隙化合物硬度更高，更稳定。
21、何谓刃型位错和螺型位错？定性说明刃型位错的弹性应力场与异类原子的相互作用，对金属力学性能有何影响？答：刃型位错：设有一简单立方晶体，某一原子面在晶体内部中断，这个原子平面中断处的边缘就是一个刃型位错，犹如一把锋利的钢刀将晶体上半部分切开，沿切口硬入一额外半原子面一样，将刃口处的原子列为刃型位错线。
金属学与热处理课后答案第一章填表：晶格类型原子数原子半径配位数致密度体心立方2a43868%面心立方4a421274%密排六方6a211274%5、作图表示出立方晶系（1 2 3）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、[-2 1 1]、[3 4 6] 等晶向10、已知面心立方晶格常数为a，分离计算（100）、（110）、和（111）晶面的晶面间距；并求出【100】、【110】和【111】晶向上的原子罗列密度（某晶向上的原子罗列密度是指该晶向上单位长度罗列原子的个数）第1 页/共18 页答：（100）：（110）：（111）：14、何谓组元？何谓相？何谓固溶体？固溶体的晶体结构有何特点？何谓置换固溶体？影响其固溶度的因素有哪些？答: 组元：组成合金最基本的、自立的物质。
相：合金中结构相同、成分和性能均一并以界面互相分开的组成部分。
固溶体：合金组元之间以不同的比例互相混合形成的晶体结构与某一组元相同的固相。
固溶体的晶体结构特点：固溶体仍保持着溶剂的晶格类型，但结构发生了变化，主要包括以下几个方面：1)有晶格畸变，2)有偏聚与有序，3)当低于某一温度时，可使具有短程有序的固溶体的溶质和溶剂原子在囫囵晶体中都按—定的顺序罗列起来，改变为长程有序，形成有序固溶体。
置换固溶体：溶质原子位于溶剂晶格的某些结点位置所形成的固溶体。
影响置换固溶体固溶度的因素：原子尺寸，电负性，电子浓度，晶体结构15、何谓固溶强化？置换固溶体和间隙固溶体的强化效果哪个大？为什么？答：固溶强化：在固溶体中，随着溶质浓度的增强，固溶体的强度、硬度提高，而塑性、韧性有所下降的现象。
间隙固溶体的强化效果大于置换固溶体的强化效果。
缘故：溶质原子与溶剂原子的尺寸差别越大，所引起的晶格畸变也越大，强化效果越好。
间隙固溶体晶格畸变大于置换固溶体的晶格畸变16、何谓间隙相？它与间隙固溶体及复杂晶格间隙化合物有何区别？答：间隙相：当非金属原子半径与金属原子半径的比值小于0.59时，形成的容易的晶体结构称为间隙相。
第六章金属及合金的塑性变形和断裂2）求出屈服载荷下的取向因子，作出取向因子和屈服应力的关系曲线，说明取向因子对屈服应力的影响。
答：1）需临界临界分切应力的计算公式：τk=σs cosφcosλ，σs为屈服强度=屈服载荷/截面积需要注意的是：在拉伸试验时，滑移面受大小相等，方向相反的一对轴向力的作用。
当载荷与法线夹角φ为钝角时，则按φ的补角做余弦计算。
2）c osφcosλ称作取向因子，由表中σs和cosφcosλ的数值可以看出，随着取向因子的增大，屈服应力逐渐减小。
cosφcosλ的最大值是φ、λ均为45度时，数值为0.5，此时σs为最小值，金属最易发生滑移，这种取向称为软取向。
当外力与滑移面平行（φ=90°）或垂直（λ=90°）时，cosφcosλ为0，则无论τk数值如何，σs均为无穷大，表示晶体在此情况下根本无法滑移，这种取向称为硬取向。
6-2 画出铜晶体的一个晶胞，在晶胞上指出：1）发生滑移的一个滑移面2）在这一晶面上发生滑移的一个方向3）滑移面上的原子密度与{001}等其他晶面相比有何差别4）沿滑移方向的原子间距与其他方向有何差别。
答：解答此题首先要知道铜在室温时的晶体结构是面心立方。
1）发生滑移的滑移面通常是晶体的密排面，也就是原子密度最大的晶面。
在面心立方晶格中的密排面是{111}晶面。
2）发生滑移的滑移方向通常是晶体的密排方向，也就是原子密度最大的晶向，在{111}晶面中的密排方向<110>晶向。
3）{111}晶面的原子密度为原子密度最大的晶面，其值为2.3/a2，{001}晶面的原子密度为1.5/a24）滑移方向通常是晶体的密排方向，也就是原子密度高于其他晶向，原子排列紧密，原子间距小于其他晶向，其值为1.414/a。
6-3 假定有一铜单晶体，其表面恰好平行于晶体的（001）晶面，若在[001]晶向施加应力，使该晶体在所有可能的滑移面上滑移，并在上述晶面上产生相应的滑移线，试预计在表面上可能看到的滑移线形貌。
第三章二元合金的相结构与结晶3-1 在正温度梯度下，为什么纯金属凝固时不能呈树枝状生长，而固溶体合金却能呈树枝状成长？答：原因：在纯金属的凝固过程中，在正温度梯度下，固液界面呈平面状生长；当温度梯度为负时，则固液界面呈树枝状生长。
固溶体合金在正温度梯度下凝固时，固液界面能呈树枝状生长的原因是固溶体合金在凝固时，由于异分结晶现象，溶质组元必然会重新分布，导致在固液界面前沿形成溶质的浓度梯度，造成固液界面前沿一定范围内的液相其实际温度低于平衡结晶温度，出现了一个由于成分差别引起的过冷区域。
所以，对于固溶体合金，结晶除了受固液界面温度梯度影响，更主要受成分过冷的影响，从而使固溶体合金在正温度梯度下也能按树枝状生长。
3-2 何谓合金平衡相图，相图能给出任一条件下合金的显微组织吗？答：合金平衡相图是指在平衡条件下合金系中合金的状态与温度、成分间关系的图解，又称为状态图或平衡图。
由上述定义可以看出相图并不能给出任一条件下合金的显微组织，相图只能反映平衡条件下相的平衡。
3-3 有两个形状、尺寸均相同的Cu-Ni合金铸件，其中一个铸件的W Ni=90%，另一个铸件的W Ni=50%，铸后自然冷却。
问凝固后哪一个铸件的偏析严重？为什么？找出消除偏析的措施。
答：W Ni=50%铸件凝固后偏析严重。
解答此题需找到Cu-Ni合金的二元相图。
原因：固溶体合金结晶属于异分结晶，即所结晶出的固相化学成分与母相并不相同。
由Cu-Ni合金相图可以看出W Ni=50%铸件的固相线和液相线之间的距离大于W Ni=90%铸件，也就是说W Ni=50%铸件溶质Ni的k0（溶质平衡分配系数）高，而且在相图中可以发现Cu-Ni合金铸件Ni的k0是大于1，所以k0越大，则代表先结晶出的固相成分与液相成分的差值越大，也就是偏析越严重。
消除措施：可以采用均匀化退火的方法，将铸件加热至低于固相线100-200℃的温度，进行长时间保温，使偏析元素充分扩散，可达到成分均匀化的目的。
金属学与热处理课后习题答案Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#第七章金属及合金的回复和再结晶7-1 用冷拔铜丝线制作导线，冷拔之后应如何如理，为什么答：应采取回复退火（去应力退火）处理：即将冷变形金属加热到再结晶温度以下某一温度，并保温足够时间，然后缓慢冷却到室温的热处理工艺。
原因：铜丝冷拔属于再结晶温度以下的冷变形加工，冷塑性变形会使铜丝产生加工硬化和残留内应力，该残留内应力的存在容易导致铜丝在使用过程中断裂。
因此，应当采用去应力退火使冷拔铜丝在基本上保持加工硬化的条件下降低其内应力（主要是第一类内应力），改善其塑性和韧性，提高其在使用过程的安全性。
7-2 一块厚纯金属板经冷弯并再结晶退火后，试画出截面上的显微组织示意图。
答：解答此题就是画出金属冷变形后晶粒回复、再结晶和晶粒长大过程示意图（可参考教材P195，图7-1）7-3 已知W、Fe、Cu的熔点分别为3399℃、1538℃和1083℃，试估算其再结晶温度。
答：再结晶温度：通常把经过严重冷变形（变形度在70%以上）的金属，在约1h的保温时间内能够完成超过95%再结晶转变量的温度作为再结晶温度。
≈δTm，对于工业纯1、金属的最低再结晶温度与其熔点之间存在一经验关系式：T再金属来说：δ值为，取计算。
2、应当指出，为了消除冷塑性变形加工硬化现象，再结晶退火温度通常要比其最低再结晶温度高出100-200℃。
=，可得：如上所述取T再W=3399×=℃再=1538×=℃Fe再Cu=1083×=℃再7-4 说明以下概念的本质区别：1、一次再结晶和二次在结晶。
2、再结晶时晶核长大和再结晶后的晶粒长大。
答：1、一次再结晶和二次在结晶。
定义一次再结晶：冷变形后的金属加热到一定温度，保温足够时间后，在原来的变形组织中产生了无畸变的新的等轴晶粒，位错密度显着下降，性能发生显着变化恢复到冷变形前的水平，称为（一次）再结晶。
第一章习题1.作图表示出立方晶系（1 2 3）、（0 -1 -2）、（4 2 1）等晶面和[-1 0 2]、[-2 1 1]、[3 4 6] 等晶向8.试证明面心立方晶格的八面体间隙半径为r=0.414R解：面心立方八面体间隙半径r=a/2-√2a/4=0.146a面心立方原子半径R=√2a/4，则a=4R/√2，代入上式有R=0.146X4R/√2=0.414R10.已知铁和铜在室温下的晶格常数分别为0.286nm和0.3607nm，求1cm3中铁和铜的原子数。
解：室温下Fe为体心立方晶体结构，一个晶胞中含2个Fe原子，Cu为面心立方晶体结构，一个晶胞中含有4个Cu原子1cm3=1021nm3令1cm3中含Fe的原子数为N Fe，含Cu的原子数为N Cu，室温下一个Fe的晶胞题解为V Fe，一个Cu晶胞的体积为V Cu，则N Fe=1021/V Fe=1021/(0.286)3=3.5x1018N Cu=1021/V Cu=1021/(0.3607)3=2.8X101811.一个位错环能不能各个部分都是螺型位错或者刃型位错，试说明之。
解：不能，因为位错环上各点的位错运动方向是不一样的，而柏氏矢量的方向是确定的。
15.有一正方形位错线，其柏式矢量如图所示，试指出图中各段线的性能，并指出任性位错额外串排原子面所在的位置。
D CbA BAD、BC段为刃型位错；DC、AB段为螺型位错AD段额外半原子面垂直直面向里BC段额外半原子面垂直直面向外第二章习题1.证明均匀形核时，形成临界晶粒的ΔGk 与其体积V 之间的关系为ΔG k = V/2△G v证明：由均匀形核体系自由能的变化（1）可知，形成半径为r k的球状临界晶粒，自由度变化为（2）对（2）进行微分处理，有(3)将（3）带入（1），有（4）由于，即3V=r k S （5）将（5）带入（4）中，则有2.如果临界晶核是边长为a 的正方形，试求其△Gk 和a 的关系。
金属学与热处理总结一、金属的晶体结构重点容：面心立方、体心立方金属晶体结构的配位数、致密度、原子半径，八面体、四面体间隙个数；晶向指数、晶面指数的标定；柏氏矢量具的特性、晶界具的特性。
基本容：密排六方金属晶体结构的配位数、致密度、原子半径，密排面上原子的堆垛顺序、晶胞：在晶格中选取一个能够完全反映晶格特征的最小的几何单元，用来分析原子排列的规律性，这个最小的几何单元称为晶胞。
金属键：失去外层价电子的正离子与弥漫其间的自由电子的静电作用而结合起来，这种结合方式称为金属键。
位错：晶体中原子的排列在一定围发生有规律错动的一种特殊结构组态。
位错的柏氏矢量具有的一些特性：①用位错的柏氏矢量可以判断位错的类型；②柏氏矢量的守恒性，即柏氏矢量与回路起点及回路途径无关；③位错的柏氏矢量个部分均相同。
刃型位错的柏氏矢量与位错线垂直；螺型平行；混合型呈任意角度。
晶界具有的一些特性：①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶，熔点较低；③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化；⑥常温下晶界可以阻止位错的运动，提高材料的强度。
二、纯金属的结晶重点容：均匀形核时过冷度与临界晶核半径、临界形核功之间的关系；细化晶粒的方法，铸锭三晶区的形成机制。
基本容：结晶过程、阻力、动力，过冷度、变质处理的概念。
铸锭的缺陷；结晶的热力学条件和结构条件，非均匀形核的临界晶核半径、临界形核功。
相起伏：液态金属中，时聚时散，起伏不定，不断变化着的近程规则排列的原子集团。
过冷度：理论结晶温度与实际结晶温度的差称为过冷度。
变质处理：在浇铸前往液态金属中加入形核剂，促使形成大量的非均匀晶核，以细化晶粒的方法。
过冷度与液态金属结晶的关系：液态金属结晶的过程是形核与晶核的长大过程。
从热力学的角度上看，没有过冷度结晶就没有趋动力。
根据 T R k ∆∝1可知当过冷度T ∆为零时临界晶核半径R k 为无穷大，临界形核功（21T G ∆∝∆）也为无穷大。
金属学与热处理总结一、金属的晶体结构重点内容：面心立方、体心立方金属晶体结构的配位数、致密度、原子半径，八面体、四面体间隙个数；晶向指数、晶面指数的标定；柏氏矢量具的特性、晶界具的特性。
基本内容：密排六方金属晶体结构的配位数、致密度、原子半径，密排面上原子的堆垛顺晶胞：在晶格中选取一个能够完全反映晶格特征的最小的几何单元，用来分析原子排列的规律性，这个最小的几何单元称为晶胞。
金属键：失去外层价电子的正离子与弥漫其间的自由电子的静电作用而结合起来，这种结合方式称为金属键。
位错：晶体中原子的排列在一定范围内发生有规律错动的一种特殊结构组态。
位错的柏氏矢量具有的一些特性：①用位错的柏氏矢量可以判断位错的类型；②柏氏矢量的守恒性，即柏氏矢量与回路起点及回路途径无关；③位错的柏氏矢量个部分均相同。
刃型位错的柏氏矢量与位错线垂直；螺型平行；混合型呈任意角度。
晶界具有的一些特性：①晶界的能量较高，具有自发长大和使界面平直化，以减少晶界总面积的趋势；②原子在晶界上的扩散速度高于晶内，熔点较低；③相变时新相优先在晶界出形核；④晶界处易于发生杂质或溶质原子的富集或偏聚；⑤晶界易于腐蚀和氧化；⑥常温下晶界可以阻止位错的运动，提高材料的强度。
二、纯金属的结晶重点内容：均匀形核时过冷度与临界晶核半径、临界形核功之间的关系；细化晶粒的方法，铸锭三晶区的形成机制。
基本内容：结晶过程、阻力、动力，过冷度、变质处理的概念。
铸锭的缺陷；结晶的热力学条件和结构条件，非均匀形核的临界晶核半径、临界形核功。
相起伏：液态金属中，时聚时散，起伏不定，不断变化着的近程规则排列的原子集团。
过冷度：理论结晶温度与实际结晶温度的差称为过冷度。
变质处理：在浇铸前往液态金属中加入形核剂，促使形成大量的非均匀晶核，以细化晶粒的方法。
过冷度与液态金属结晶的关系：液态金属结晶的过程是形核与晶核的长大过程。
从热力学的角度上看，没有过冷度结晶就没有趋动力。
根据 T R k ∆∝1可知当过冷度T ∆为零时临界晶核半径R k 为无穷大，临界形核功（21T G ∆∝∆）也为无穷大。
临界晶核半径R k 与临界形核功为无穷大时，无法形核，所以液态金属不能结晶。
晶体的长大也需要过冷度，所以液态金属结晶需要过冷度。
细化晶粒的方法：增加过冷度、变质处理、振动与搅拌。
铸锭三个晶区的形成机理：表面细晶区：当高温液体倒入铸模后，结晶先从模壁开始，靠近模壁一层的液体产生极大的过冷，加上模壁可以作为非均质形核的基底，因此在此薄层中立即形成大量的晶核，并同时向各个方向生长，形成表面细晶区。
柱状晶区：在表面细晶区形成的同时，铸模温度迅速升高，液态金属冷却速度减慢，结晶前沿过冷都很小，不能生成新的晶核。
垂直模壁方向散热最快，因而晶体沿相反方向生长成柱状晶。
中心等轴晶区：随着柱状晶的生长，中心部位的液体实际温度分布区域平缓，由于溶质原子的重新分配，在固液界面前沿出现成分过冷，成分过冷区的扩大，促使新的晶核形成长大形成等轴晶。
由于液体的流动使表面层细晶一部分卷入液体之中或柱状晶的枝晶被冲刷脱落而进入前沿的液体中作为非自发生核的籽晶。
三、二元合金的相结构与结晶 重点内容：杠杆定律、相律及应用。
基本内容：相、匀晶、共晶、包晶相图的结晶过程及不同成分合金在室温下的显微组织。
合金、成分过冷；非平衡结晶及枝晶偏析的基本概念。
相律：f = c – p + 1其中，f 为自由度数，c为组元数，p为相数。
伪共晶：在不平衡结晶条件下，成分在共晶点附近的亚共晶或过共晶合金也可能得到全部共晶组织，这种共晶组织称为伪共晶。
合金：两种或两种以上的金属，或金属与非金属，经熔炼或烧结、或用其它方法组合而成的具有金属特性的物质。
合金相：在合金中，通过组成元素（组元）原子间的相互作用，形成具有相同晶体结构与性质，并以明确界面分开的成分均一组成部分称为合金相。
四、铁碳合金重点内容：铁碳合金的结晶过程及室温下的平衡组织，组织组成物及相组成物的计算。
基本内容：铁素体与奥氏体、二次渗碳体与共析渗碳体的异同点、三个恒温转变。
钢的含碳量对平衡组织及性能的影响；二次渗碳体、三次渗碳体、共晶渗碳体相对量的计算；五种渗碳体的来源及形态。
奥氏体与铁素体的异同点：相同点：都是铁与碳形成的间隙固溶体；强度硬度低，塑性韧性高。
不同点：铁素体为体心结构，奥氏体面心结构；铁素体最高含碳量为0.0218%，奥氏体最高含碳量为2.11%，铁素体是由奥氏体直接转变或由奥氏体发生共析转变得到，奥氏体是由包晶或由液相直接析出的；存在的温度区间不同。
二次渗碳体与共析渗碳体的异同点。
相同点：都是渗碳体，成份、结构、性能都相同。
不同点：来源不同，二次渗碳体由奥氏体中析出，共析渗碳体是共析转变得到的；形态不同二次渗碳体成网状，共析渗碳体成片状；对性能的影响不同，片状的强化基体，提高强度，网状降低强度。
成分、组织与机械性能之间的关系：如亚共析钢。
亚共析钢室温下的平衡组织为F＋P，F的强度低，塑性、韧性好，与F相比P强度硬度高，而塑性、韧性差。
随含碳量的增加，F 量减少，P量增加（组织组成物的相对量可用杠杆定律计算）。
所以对于亚共析钢，随含碳量的增加，强度硬度升高，而塑性、韧性下降五、三元合金相图重点内容：固态下无溶解度三元共晶相图投影图中不同区、线的结晶过程、室温组织。
基本内容：固态下无溶解度三元共晶相图投影图中任意点的组织并计算其相对量。
三元合金相图的成分表示法；直线法则、杠杆定律、重心法则。
六、金属及合金的塑性变形与断裂重点内容：体心与面心结构的滑移系；金属塑性变形后的组织与性能。
基本内容：固溶体强化机理与强化规律、第二相的强化机理。
霍尔——配奇关系式；单晶体塑性变形的方式、滑移的本质。
塑性变形的方式：以滑移和孪晶为主。
滑移：晶体的一部分沿着一定的晶面和晶向相对另一部分作相对的滑动。
滑移的本质是位错的移动。
体心结构的滑移系个数为12，滑移面：{110}，方向<111>。
面心结构的滑移系个数为12，滑移面：{111}，方向<110>。
金属塑性变形后的组织与性能：显微组织出现纤维组织，杂质沿变形方向拉长为细带状或粉碎成链状，光学显微镜分辨不清晶粒和杂质。
亚结构细化，出现形变织构。
性能：材料的强度、硬度升高，塑性、韧性下降；比电阻增加，导电系数和电阻温度系数下降，抗腐蚀能力降低等。
七、金属及合金的回复与再结晶重点内容：金属的热加工的作用；变形金属加热时显微组织的变化、性能的变化，储存能的变化。
基本内容：回复、再结的概念、变形金属加热时储存能的变化。
再结晶后的晶粒尺寸；影响再结晶的主要因素性能的变化规律。
变形金属加热时显微组织的变化、性能的变化：随温度的升高，金属的硬度和强度下降，塑性和韧性提高。
电阻率不断下降，密度升高。
金属的抗腐蚀能力提高，内应力下降。
再结晶：冷变形后的金属加热到一定温度之后，在原来的变形组织中重新产生了无畸变的新晶粒，而性能也发生了明显的变化，并恢复到完全软化状态，这个过程称之为再结晶。
热加工的主要作用（或目的）是：①把钢材加工成所需要的各种形状，如棒材、板材、线材等；②能明显的改善铸锭中的组织缺陷，如气泡焊合，缩松压实，使金属材料的致密度增加；③使粗大的柱状晶变细，合金钢中大块状碳化物初晶打碎并使其均匀分布；④减轻或消除成分偏析，均匀化学成分等。
使材料的性能得到明显的改善。
影响再结晶的主要因素：①再结晶退火温度：退火温度越高（保温时间一定时），再结晶后的晶粒越粗大；②冷变形量：一般冷变形量越大，完成再结晶的温度越低，变形量达到一定程度后，完成再结晶的温度趋于恒定；③原始晶粒尺寸：原始晶粒越细，再结晶晶粒也越细；④微量溶质与杂质原子，一般均起细化晶粒的作用；⑤第二相粒子，粗大的第二相粒子有利于再结晶，弥散分布的细小的第二相粒子不利于再结晶；⑥形变温度，形变温度越高，再结晶温度越高，晶粒粗化；⑦加热速度，加热速度过快或过慢，都可能使再结晶温度升高。
塑性变形后的金属随加热温度的升高会发生的一些变化：显微组织经过回复、再结晶、晶粒长大三个阶段由破碎的或纤维组织转变成等轴晶粒，亚晶尺寸增大；储存能降低，内应力松弛或被消除；各种结构缺陷减少；强度、硬度降低，塑性、韧度提高；电阻下降，应力腐蚀倾向显著减小。
八、扩散重点内容：影响扩散的因素；扩散第一定律表达式。
基本内容：扩散激活能、扩散的驱动力。
柯肯达尔效应，扩散第二定律表达式。
柯肯达尔效应：由置换互溶原子因相对扩散速度不同而引起标记移动的不均衡扩散现象称为柯肯达尔效应。
影响扩散的因素：①温度：温度越高，扩散速度越大；② 晶体结构：体心结构的扩散系数大于面心结构的扩散系数； ③ 固溶体类型：间隙原子的扩散速度大于置换原子的扩散速度； ④ 晶体缺陷：晶体缺陷越多，原子的扩散速度越快；⑤ 化学成分：有些元素可以加快原子的扩散速度，有些可以减慢扩散速度。
扩散第一定律表达式：扩散第一定律表达式：dxdCD J -= 其中，J 为扩散流量；D 为扩散系数；dxdC为浓度梯度。
扩散的驱动力为化学位梯度，阻力为扩散激活能 九、钢的热处理原理重点内容：冷却时转变产物（P 、B 、M ）的特征、性能特点、热处理的概念。
基本内容：等温、连续C-曲线。
奥氏体化的四个过程；碳钢回火转变产物的性能特点。
热处理：将钢在固态下加热到预定的温度，并在该温度下保持一段时间，然后以一定的速度冷却下来，让其获得所需要的组织结构和性能的一种热加工工艺。
转变产物（P 、B 、M ）的特征、性能特点：片状P 体，片层间距越小，强度越高，塑性、韧性也越好；粒状P 体，Fe 3C 颗粒越细小，分布越均匀，合金的强度越高。
第二相的数量越多，对塑性的危害越大；片状与粒状相比，片状强度高，塑性、韧性差；上贝氏体为羽毛状，亚结构为位错，韧性差；下贝氏体为黑针状或竹叶状，亚结构为位错，位错密度高于上贝氏体，综合机械性能好；低碳马氏体为板条状，亚结构为位错，具有良好的综合机械性能；高碳马氏体为片状，亚结构为孪晶，强度硬度高，塑性和韧性差。
等温、连续C-曲线。
十、钢的热处理工艺重点内容：退火、正火的目的和工艺方法；淬火和回火的目的和工艺方法。
基本内容：淬透性、淬硬性、热应力、组织应力、回火脆性、回火稳定性、过冷奥氏体的概念。
淬火加热缺陷及其防止措施。
热应力：工件在加热(或冷却)时，由于不同部位的温度差异，导致热胀(或冷缩)的不一致所引起的应力称为热应力。
组织应力：由于工件不同部位组织转变不同时性而引起的内应力。
淬透性：是表征钢材淬火时获得马氏体的能力的特性。
可硬性：指淬成马氏体可能得到的硬度。
回火稳定性：淬火钢对回火时发生软化过程的抵抗能力。
回火脆性：钢在一定的温度范围内回火时，其冲击韧性显著下降，这种脆化现象叫做钢的回火脆性。
