BMH-1A型排油—注氮式变压器灭火装置Fire Extinguish Equipment for BMH-1A Oil Draining and Nitrogen InjectingTransformer使用说明书USAGE SPECIFICATION保定天威电气成套设备有限公司BAODING TIANWEI ELECTRIC EQUIPMENT CO.,LTD天威成套设备公司简介:TIAN WEI ELECTRIC EQUIPMENT INTRODUCTION:保定天威成套设备有限公司隶属于保定天威集团有限公司。
成立日期2002年8月8日，是由原保定天威集团继电器厂、高压开关厂、电气控制设备厂经过新设合并，改制重组程的新型有限责任公司。
从根本上实现了人力、设备和技术等资源的优化组合，完善了多元投资的法人治理结构和现代管理制度，综合实力大为增强。
公司现在在岗员工526人，各类技术人员137余人，其中高级工程师8人，中级职称54人，初级职称36人，技师23人，公司占地面积6.5万平方米；注册资金1500万元，总资产8000万元，流动资金5000万元。
拥有国内先进的加工制造设备及精良的检测实验设备。
BAODING TIANWEI ELECTRIC EQUIPMENT CO.,LTD belongs to the BAODING TIANWEI GROUPCO.LTD. Founded in August 8,2002. It composed by the former BaoDing TianWei Relay Manufactory, High V oltage Switch Manufactory and Electric Control Equipment Manufactory. The company’s comprehensive strength was reinforced after the combination. In the company there are 526 employees and more than 137 technical staffs, in which 8 are senior engineers, 54 are middle post, 36 are junior post and 23 are artificers. The company occupies 6,5000 square meters land and have enrollment capital 15 million RMB, total capital 80 million RMB, active capital 50 million RMB. It have advantage manufacture equipment and test equipment.公司主要生产用于电力、铁路、矿山、冶金、建筑、化工、石油等行业的高、低压成套开关设备，电气控制设备，排油－注氮式变压器灭火装置，高压开关元件，保护及自动化继电器等。
注氮防灭火管理制度模版第一章总则第一条为了加强火灾防控工作，防止火灾发生，有效保护人民生命财产安全，根据《中华人民共和国消防法》等相关法律法规，制定本制度。
第二条适用范围：本制度适用于单位、企事业单位、机关、学校及其他公共场所。
第三条注氮防灭火是一种有效的防火措施，通过注入氮气来降低空气中的氧含量，从而减少火灾发生的可能性。
第四条本制度的目标是明确注氮防灭火的管理责任、要求和措施，确保火灾防控工作的有效性和可操作性。
第二章管理责任第五条单位负责人是本单位注氮防灭火工作的最高责任人，负责本单位的火灾防控工作，落实本制度的要求。
第六条单位负责人应当做好火灾防控工作的组织、领导和管理工作，确保注氮防灭火设备的正常运行。
第七条各部门负责人是本部门火灾防控工作的责任人，负责协调本部门内的注氮防灭火工作。
第八条各部门负责人应当制定本部门内的注氮防灭火工作计划，并定期评估和更新。
第九条员工是本单位火灾防控工作的参与者，应当严格执行注氮防灭火工作的各项规定和要求。
第十条员工应当按照规定参加注氮防灭火工作的培训和演练，提高火灾防控的能力和技能。
第三章注氮防灭火设备第十一条单位应当配置符合国家标准的注氮防灭火设备。
第十二条注氮防灭火设备应当按照国家标准进行定期检查、维护和保养，并做好相关记录。
第十三条单位应当制定注氮防灭火设备的使用方法和操作规程，并进行员工的培训。
第十四条注氮防灭火设备的存放位置应当明显标识，避免遭到破坏和误用。
第四章注氮防灭火工作第十五条注氮防灭火工作应当根据单位的特点和实际情况，制定相应的工作方案。
第十六条注氮防灭火工作应当与其他消防工作相结合，形成一个完整的火灾防控体系。
第十七条单位应当定期组织注氮防灭火演练，提高员工在火灾发生时的应急响应能力。
第十八条单位应当配备专业的注氮防灭火人员，负责设备的维护和操作。
第五章监督检查第十九条消防部门和单位内部的安全监管部门有权对注氮防灭火工作进行监督和检查。

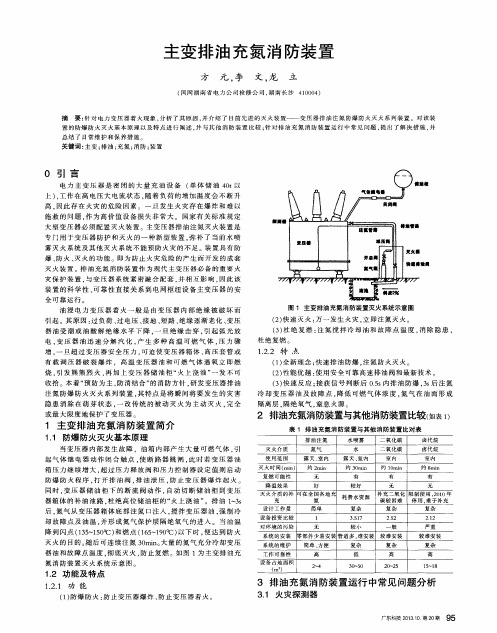

变压器排油注氮灭火装置一、概述用于变压器及油罐的排油注氮灭火系统是由控制系统、消防柜、断流阀、排油管路、注氮管路等组成，用于油浸式变压器及油罐的具有防爆、防火和灭火功能的装置。
排油管路连接在变压器上部，通过排油阀控制系统排油泄压，主要包括排油管道、排油阀、检修阀、伸缩接头等，排油阀的开启杠杆配有重锤并由一个电磁铁控制，电磁铁由控制系统控制开启。
注氮管路连接高压氮气瓶及变压器，通过氮气释放阀控制向变压器底部注入氮气，主要包括注氮管路、氮气释放阀、油气隔离组件、流量调节阀等。
其灭火机理是：当变压器内部发生火灾或爆炸危险，控制系统启动重锤的电磁铁，重锤带动排油阀打开，开始排油，同时断流阀自动关闭，切断油枕向变压器本体供油，变压器油箱油位降低，油压减轻，防止变压器爆炸。
经过数秒延时，控制系统再启动氮气释放阀，高压氮气瓶内的氮气通过注氮管路进入变压器油箱底部，充入变压器本体，充分搅拌本体内的变压器油，使油温降至燃点以下，避免火灾危险。
断流阀的作用是排油注氮装置进行事故快速排油时，自动切断油枕与本体油箱之间的油流，防止“火上浇油”。
二、主要性能参数：1、工作环境温度范围消防柜工作环境温度范围分为如下2档：I档：-20℃～+60℃；II档：-40℃～+60℃。
消防控制柜工作环境温度范围： 0℃～+50℃2、工作环境相对湿度：40℃时相对湿度不大于85%3、排油注氮装置的供电电源：DC220V4、氮气瓶组的贮存压力：13MPa5、氮气瓶组安全泄放装置动作压力：19MPa6、减压装置的出口压力：0.7MPa减压装置出口流量：60m3/h7、流量调节阀出口流量：12m3/h8、断流阀的动作流量：3.9m3/h～6m3/h9、火灾探测器的形式：熔点合金火灾探测器动作温度：110℃±5℃10、电磁驱动器参数：工作电压：DC220V；工作电流:7A驱动力：100N11、金属软管的工作压力：13MPa12、注氮管路通径：公称通径DN25mm13、排油管路通径：公称通径DN125mm三、装置操作程序：1、启动方式1）自动防爆防火灭火启动：“锁控开关”处于自动位置，“断路器跳闸”、“重瓦斯动作”、“火警1”、“火警2”信号同时出现，排油阀开启排油，10秒后氮气释放阀开启注氮。
目录1概述┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 2装置适用范围及性能特点┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄ 2 3装置工作条件┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄2 4装置的结构特征、各部件安装位置及主要功能┄┄┄┄┄┄┄┄┄3 5装置的工作原理及主要技术参数┄┄┄┄┄┄┄┄┄┄┄┄┄┄4 6安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄6 7调试和投运┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄10 8例行维护试验┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄12 9附图及附件目录┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄161.概述油浸式变压器（以下简称：变压器）总是存在着发生火灾的危险。
由于短路、过电压等引起的变压器内部电弧使油品电离并分解出多种可燃气体，并使油箱内压迅速升高，当此压力超过油箱所能承受极限时，油箱薄弱处就会破裂，导致氧气进入与可燃气体混合，一旦遇明火或一定能量的电火花即刻爆炸起火，造成重大火灾事故。
DBM型变压器充氮灭火装置（以下简称：本装置），是针对上述变压器火灾事故的特征而开发生产的消防装置。
为能使用户正确使用本装置，根据该装置的主要功能、特性及实际使用状况，详细编写了安装使用说明书，作为用户和设计院在设计、安装、使用与维护时参照，务请详细阅读．．．．．．。
2.装置适用范围及性能特点2.1适用范围(1)新建电厂及变电站所使用的，容量超过10MVA以上的油浸变压器（包括单相变压器、组合变压器和三相一体式变压器）；(2)符合上述容量参数的在用变压器改造；(3)各种类似的充油电力设备，如电抗器等。
2.2性能特点(1)集火灾探测、报警、灭火系统于一身，装置启动后可立即灭火 ，防止火灾蔓延及复燃；(2)缩小火灾的损失范围（避免了水或含水介质对变压器造成的二次损坏）；(3)火灾时排去变压器顶部部分热油，同时切断油枕油路，防止“火上浇油”；(4)占地面积少，土建工作量小，结构紧凑，易于设计、选址及安装；(5)无需水源，不受地理条件限制，不污染环境；(6)既可用于室内，也可用于室外；(7)所使用介质价廉易补充采购。
WHL—FMD李筠瑞深圳华电电力消防技术有限公司二○○五年九月二十五日WHL-FMD变压器排油注氮防爆防火灭火装置李筠瑞二○○五年九月二十五日油浸变压器是发电厂和变电站的主要电力设备之一。
变压器内充满着大量的变压器油，变压器油闪点是135℃左右，燃点为165℃~190℃，自燃点是330℃左右。
变压器油是一种是可燃的绝缘液体，所以在选择安装、使用油浸变压器时要采用防火措施，特别是变电站综合自动化技术中，更应选择主动性的灭火设备，确保变电站的安全可靠性。
1、油浸变压器发生爆炸和燃烧的原因：1.1变压器油箱爆裂着火：1.1.1绕组绝缘损毁产生短路。
变压器长期过负荷运行、绝缘油的裂解腐蚀作用都会引起绕组绝缘老化、变质，使绝缘强度降低，严重时失去绝缘作用，造成绕组匝间短路；变压器进水使绝缘强度降低而引起匝间短路；焊渣、铁磁等杂物（如过滤网及活性氧化铝）进入变压器，以及制造质量不良都会导致绕组匝间短路。
绕组发生短路故障时产生放电电弧，其温度达3000℃以上，绝缘油在高温作用下，分解出大量氢气、乙炔、甲烷等可燃气体。
同时伴随着内部压力不断增大，当压力超过油箱的机械强度，就会发生喷油或油箱爆裂。
当可燃气体与空气混合达到一定浓度，箱体内的变压器油即刻燃烧。
1.1.2变压器出线发生短路，变压器的保护如瓦斯继电器、压力释放阀等失灵，烧毁变压器而发生火灾。
1.1.3过电压击穿绝缘，使变压器爆燃。
对中性点不接地运行的变压器，由于系统引起操作过电压，使主绝缘烧坏，由于变压器出口单相弧光接地，引起操作过电压。
这两种情况都会使变压器内部发生闪络。
由于套管上部端子帽密封不严，雨水沿引线鼻子通过销钉孔，沿引线漏入变压器，使引线根部绕组绝缘强度大大降低，造成该相绕组对地，或高低压绕组之间短路。
1.1.4变压器周围堆放杂物、有油污等在外界火源下引发变压器爆裂。
总之变压器油箱爆裂起火，一般都是几种因素共同作用而引发火灾。
1.2绝缘油套管闪络，引起变压器爆裂起火，绝缘油套管是变压器的薄弱环节，在变压器火灾事故中占很大比例，仅次于绕组事故。
油浸式变压器排油注氮防爆灭火装置技术规范书工程项目：广西电网公司年月目录1总则2使用环境条件3技术要求4试验5技术服务6质量保证和售后服务7包装、标志、运输和保管8供货范围1 总则1.1本设备技术规范书适用于油浸式变压器排油注氮防爆灭火装置（以下简称“装置”），它提出了该装置的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的装置完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异（表）”为标题的专门章节加以详细描述。
本规范书的条款，除了用“宜”字表述的条款外，一律不接受低于本技术规范条款的差异。
不允许直接修改本技术规范书的条款而作为供方对本技术规范书的应答。
1.4本装置技术规范书和供方在投标时提出的“对规范书的意见和与规范书的差异（表）”经需、供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下：GB 1094.1～5 电力变压器GB 4208 外壳防护等级﹙IP代码﹚﹙IEC 529：1989﹚GB 50116 火灾自动报警系统设计规范GB 50150 电气装置安装工程电气设备交接试验标准GB 50229 火力发电厂与变电所设计防火规范GB/T 2900.1 电工术语基本术语﹙IEC 60050﹚GB/T 7251.1～5 低压成套开关设备和控制设备GB/T 14048.1 低压开关设备和控制设备总则 eqv IEC 60947-1:2019GB/T 2900.15 电工术语变压器、互感器、调压器和电抗器IEC 62041 电力变压器、电源装置、电抗器和类似产品电磁兼容性要求CECS 187：2019 油浸变压器排油注氮装置技术规程GB 8923-1988涂装前钢材表面锈蚀等级和除锈等级ISO 12944-2019色漆和清漆－防护涂料体系对钢结构的防腐蚀保护GB/T17626.1 电磁兼容试验和测量技术抗扰度试验总论GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验GB/T17626.3 电磁兼容试验和测量技术射频电磁场抗扰度试验GB/T17626.4 电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB/T17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T17626.6 电磁兼容试验和测量技术射频场感应的传导抗扰度GB/T17626.7 电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T17626.8 电磁兼容试验和测量技术工频磁场抗扰度试验GB/T17626.9 电磁兼容试验和测量技术脉冲磁场抗扰度试验GB/T17626.10 电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验GB/T17626.12 电磁兼容试验和测量技术振荡波抗扰度试验上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
注氮灭火方案1. 引言火灾是一种严重的自然灾害，给人们的生命财产带来了巨大的威胁。
火灾发生后，为了迅速扑灭火势，保护人们的生命安全和财产安全，灭火方案的选择变得非常重要。
本文将介绍一种注氮灭火方案，该方案通过注入氮气来降低火灾的氧含量，从而达到灭火的目的。
2. 注氮灭火原理火灾需要氧气的参与来维持燃烧过程。
当空气中的氧气被有效的削减时，燃烧将无法继续进行，从而实现灭火的目的。
注氮灭火方案利用了这一原理，通过向火灾现场注入大量的氮气，降低火源周围氧气的浓度，从而断绝燃烧的条件。
3. 注氮灭火流程3.1 确认火灾区域在灭火之前，首先需要确认火灾发生的区域。
通过火灾报警系统或人工观察，确定火灾发生的位置和范围，以便进行精确的灭火操作。
3.2 装备检查和准备在进行注氮灭火之前，需要进行灭火装备的检查和准备。
确保灭火器材完好无损，氮气供应充足，并准备好相应的操作工具和保护装备。
3.3 注氮装置设置注氮装置的设置是注氮灭火方案的关键。
在火灾现场的关键位置设置注氮装置，确保氮气能够均匀地注入到火灾区域的周围。
3.4 注氮操作执行注氮灭火操作前，需要确保人员的安全。
穿戴好防护装备后，由专业人员控制注氮装置，将氮气注入到火灾现场。
3.5 检测和监控在注氮灭火过程中，需要进行火灾现场氧气浓度的检测和监控。
通过专业的氧气检测仪器，实时监测火灾区域的氧气浓度，确保达到灭火的条件。
3.6 灭火效果评估在注氮灭火操作完成后，需要对灭火效果进行评估。
检查火源是否已完全扑灭，确认火灾区域的安全情况，确保再次发生火灾的概率降到最低。
4. 注氮灭火方案的优势4.1 快速扑灭火源注氮灭火方案通过降低火源周围的氧气浓度，能够迅速断绝燃烧的条件，达到快速灭火的效果。
相比传统的灭火方法，注氮灭火方案能够更快速地扑灭火源，减少火灾带来的损失。
4.2 高效安全注氮灭火方案是一种无毒无害的灭火方法，不会对人体造成伤害。
相比传统的灭火方法，注氮灭火方案更加高效和安全，能够更好地保护人们的生命安全。
操作规程编号：LX-FS-A55079防火灭火的基本原理和方法标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑防火灭火的基本原理和方法标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
控制可燃物基本原理是限制燃烧的基础或缩小可能燃烧的范围。
具体方法是：·以难燃烧或不燃烧的代替易燃或可燃材料（如用不燃材料或难燃材料作建筑结构、装修材料）；·加强通风，降低可燃汽体、可燃烧或爆炸的物品采取分开存放、隔离等措施；·用防火涂料浸涂可燃材料，改变其燃烧性能；·对性质上相互作用能发生燃烧或爆炸的物品采取分开存放、隔离等措施。
控制助燃物其原理是限制燃烧的助燃条件，具体方法是：·密闭有易燃、易爆物质的房间、容器和设备，使用易燃易爆物质的生产应在密闭设备管道中进行；·对有异常危险的生产采取充装惰性气体（如对乙炔、甲醇氧化、梯恩梯球磨等生产充装氮气保护）；·隔绝空气储存，如将二硫化碳、磷储存于水中，将金属钾、钠存于煤油中。
排油注氮灭火装置防爆防火灭火基本原理排油注氮灭火装置是一种利用氮气进行灭火的装置，适用于防止油类物质发生火灾的场所，如厨房、油罐区等。
其基本原理是通过释放高压氮气将火灾环境中的氧气稀释至点火极限以下，从而达到灭火的效果。
下面将详细介绍排油注氮灭火装置的防爆防火灭火基本原理。
排油注氮灭火装置主要由灭火管路、氮气储存设备和控制装置组成。
当火灾发生时，控制装置会接收到火灾信号，并启动灭火机组。
灭火机组会把储存在氮气储存设备中的氮气通过灭火管路输送到火灾现场。
而火灾现场通常是涉及油类物质的区域，如厨房、油罐区等。
灭火管路是氮气输送的通道，其组成包括灭火管道、喷嘴和泵站等。
当控制装置启动后，灭火泵会将储存设备中的氮气通过管道输送至喷嘴。
喷嘴是将氮气喷洒到火灾环境中的部分，其结构通常是冷却芯和喷口组成。
冷却芯能有效冷却和稀释火灾环境中的火焰和热量，从而降低点火极限以下。
氮气储存设备是储存氮气的设备，通常是由高压储气罐、氮气压缩机和管路系统组成。
在灭火过程中，储存设备会提供高压氮气供应给灭火装置。
高压储气罐是储存氮气的主要设备，其内部通常填充有高纯度氮气，并通过阀门控制氮气的进出。
当火灾发生后，储存设备会释放储存的氮气并通过管路输送至喷嘴。
控制装置是监控和控制灭火装置运行的设备，其主要作用是根据火灾信号启动灭火机组，并控制氮气的释放和输送。
控制装置通常包括火灾探测器、控制面板和开关等。
当火灾发生时，火灾探测器会检测到火灾信号并发送给控制面板。
控制面板接收到信号后，会启动灭火机组，并控制氮气的释放和输送，从而达到灭火的目的。
排油注氮灭火装置的防爆防火灭火基本原理是通过释放高压氮气将火灾环境中的氧气稀释至点火极限以下。
油类物质发生燃烧的过程主要需要三个要素：可燃物、氧气和点火源。
排油注氮灭火装置通过将火灾现场的氧气稀释至点火极限以下，从而破坏了火灾发生的条件，达到了灭火的目的。
在灭火过程中，高压氮气释放到火灾环境中后会迅速膨胀，形成高速的气流。
文件编号：RHD-QB-K3597 （安全管理范本系列）编辑：XXXXXX查核：XXXXXX时间：XXXXXX排油注氮灭火装置防爆防火灭火基本原理示范文本排油注氮灭火装置防爆防火灭火基本原理示范文本操作指导：该安全管理文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的，并由相关人员在办理业务或操作时进行更好的判断与管理。
，其中条款可根据自己现实基础上调整，请仔细浏览后进行编辑与保存。
当变压器内部发生故障，油箱内部产生大量可燃气体，引起气体继电器动作，发出重瓦斯信号，断路器跳闸；变压器内部故障同时导致油温升高，布置在变压器上的温感火灾探测器动作，向消防控制柜发出火警信号。
消防控制中心接到火警信号、重瓦斯信号、断路器跳闸信号后，启动排油注氮系统，排油泄压，防止变压器爆炸；同时，储油柜下面的断流阀自动关闭，切断储油柜向变压器油箱供油，变压器油箱油位降低。
一定延时后（一般为3s至20s），氮气释放阀开启，氮气通过注氮管从变压器箱体底部注入，搅拌冷却变压器油并隔离空气，达到防火灭火的目的。
排油注氮灭火系统- 术语2.1 排油注氮消防系统oil evacuation and nitrogen injection extinguishing system具有自动探测变压器火灾，可自动（或手动）启动，控制排油阀开启排放部分变压器油排油泄压，同时通过断流阀有效切断储油柜至油箱的油路，并控制氮气释放阀开启向变压器内注入氮气的灭火系统。
系统通常由消防控制柜、消防柜、断流阀、火灾探测装置和排油管路、注氮管路等组成。
2.2 消防控制柜fire control cabinet能接收断路器跳闸信号、重瓦斯信号、火灾探测装置信号、油箱超压信号，控制消防柜内相应部件动作，显示灭火装置的各种状态并能报警的电气柜。
2.3 消防柜fire prevention cabinet储存氮气，控制氮气释放、排油泄压的执行装置。
通常由具有氮气储存、氮气释放、氮气减压、流量控制、油气隔离、排油等功能的部件组成。
2.4 氮气释放阀nitrogen discharge valve安装在氮气储存容器上的控制阀，接收到消防控制柜的指令后开启并释放氮气。
2.5 储存压力storage pressure储存容器内按要求灌装氮气后，在20℃环境中容器内的平衡压力。
2.6 机械联锁阀mechanical interlocking valve安装在注氮管路上，正常情况下处于关闭状态，通过排油阀联锁开启的阀门。
2.7 排油连接阀oil evacuation connectionvalve安装在变压器油箱上部的排油管连接处，主要作用是接入和隔离排油注氮消防系统。
2.8 注氮隔离阀nitrogen injection and isolation valve安装在变压器油箱下部的注氮管连接处，主要作用是接入和隔离排油注氮消防系统。
2.9 排油阀oil draining valve安装在排油管路上进行排油泄压的快开型阀门。
2.10 断流阀shutter安装在储油柜与变压器油箱之间的连接管路上，正常情况下处于开启状态，达到额定流量自动关闭，当变压器排油时，能自动切断储油柜向变压器油箱的供油。
2.11排气组件elimination unit正常工作情况下，用于排放泄漏的氮气，防止泄漏的氮气误入变压器油箱的组件。
2.12油气隔离装置oil-nitrogen isolation unit安装在注氮管路上，用于隔离变压器油与氮气的密封装置。
排油注氮灭火系统- 排油注氮灭火系统的组成排油注氮系统主要包括排油系统、断流系统、注氮系统和控制系统四部份。
排油系统--排油系统包括排油管路、排油阀、排油机构、排油视窗等主部件。
排油管路的一端连接在变压器上部，另一端接入变压器事故油池。
当变压器发生火灾或爆炸危险时，排油系统开启，部份变压器油通过排油管路排出，起泄压作用。
排油阀安装在排油管路上，用于隔离密封变压器油，是排油系统的控制阀门。
排油机构包括重锤、启动杆和电磁脱扣机构，当电磁脱扣机构接到控制中心指令时脱扣，重锤下落，重锤带动启动杆开启排油阀。
排油视窗安装在排油管路上，用于观测排油和漏油情况。
断流系统--断流系统由断流阀构成，安装在变压器油枕和油箱之间的连接管路上，断流阀平时处于开启状态，当流过阀体的流量达到额定值时自动关闭。
当排油注氮系统排油时，断流阀自动切断油枕与油箱之间的油流，防止“火上浇油”。
断流阀上设置有保险机构，当保险机构处于“锁止”状态时，断流阀保持强制开启，只有当保险机构“解除锁止”时，断流阀才恢复自动断流功能，当流过阀体的流量达到额定值时自动关闭。
注氮系统--当变压器发生火灾或爆炸危险时，排油系统通过排油管排放部份变压器油，起泄压作用。
同时，断流系统切断油枕向变压器油箱供油，变压器上部形成了一定空隙，这时注氮系统开启（一般情况下注氮比排油延时3至30s开启），氮气通过注氮系统的注氮管路从变压器下部充入变压器，冷却变压器油，同时隔离空气。
注氮系统的主要组件为贮气钢瓶、瓶头控制阀、高压软管、注氮控制阀、注氮管路。
贮气钢瓶用于贮存高压氮气，因为排油注氮系统处于炎热的室外环境中，最高工作压力可能达到17Mpa，而普通氮气瓶只有15Mpa的额定工作压力，因此采用普通氮气阀作为贮气钢瓶是不允许的。
在瓶头控制阀应采用防爆自密封瓶头控制阀，采用自密封结构，通过电磁启动机构启动，不受高磁场干扰，这种阀门自带防爆泄压机构，具备防高温爆裂和老化爆裂功能，尤其适应于变电站等荷刻环境。
注氮阀安装在注氮管路上（一般位于高压软管之后），主要控制系统注氮，不能采用电爆管启动（电爆管即小型雷管，接入电压后爆炸，爆炸产生的威力将隔离膜片冲开，电爆管在高电磁环境下容易误爆），应采用注氮保险密封阀为机械联动开启方式，这种方式不受任何电磁场干扰，且具备自动关闭功能，具备与排油系统联动的机械联锁机构，它只有在排油阀开启到位后才通过机械联锁保持打开状态，排油阀关闭时自动关闭。
注氮保险密封阀具备两个功能：1、起二次隔离作用，确保无误动注氮；2、起机械联锁作用，确保排油在先。
（排油在先非常重要，因为氮气贮存钢瓶氮气贮存压力为15Mpa，而变压器的最大耐压力为0.1Mpa，注氮压力远大大高于变压器耐压力，如在注氮前不先排放部份变压器油，则可引起变压器爆裂。
目前其它厂家均没有设置合格的排油注氮联锁阀，风险很大）。
控制系统--BDM-I型变压器排油注氮灭火装置，其控制部分为继电器控制。
其特点是接收信号为强电DC220V信号，输出通信信号接点也是可承受DC220V电压的非电量接点，与上位机通讯通过非电量接点传递。
控制装置能实时监测装置运行，在变压器或灭火装置发生故障时，发出声光报警。
所有逻辑控制通过继电器完成，具有抗干扰性好的特点。
BDM-II型变压器排油注氮灭火装置，选用OMRON PLC为控制单元，5.7寸彩色触摸屏作为人机对话接口，同时具有非电量接点和485两种通讯方式，装置还能记忆故障记录方便查询，并能实时监测装置运行，在变压器或灭火装置发生故障时，发出声光报警。
装置通过开普实验室的抗干扰试验，可靠性高。
排油注氮灭火系统-主要参数4.1 工作环境温度：a) 消防柜工作环境温度范围：-40 ℃～60 ℃，IP55；b) 消防控制柜工作环境温度范围：0 ℃～50 ℃。
4.2 消防柜工作环境湿度：相对湿度≤95%（20℃）4.3 工作电源：a) 控制柜220V.DC 5Ab) 消防柜220V.AC 5A4.4 灭火系统设计温度：20℃。
4.5 消防柜中氮气储存容器的配置：储存容器容积：40L，63L，80L等，也可根据实际情况定制氮气储存压力：10MPa～15MPa4.6 减压装置出口的氮气压力：≤1.0 MPa。
4.7 灭火时间：从氮气注入变压器开始，灭火时间应不大于60 s。
4.8 注氮时间：从氮气注入变压器开始，减压装置下游压力降至油气隔离装置关闭（或0.25 MPa，取二者之间的较大值）的注氮时间应不小于10 min。
4.9 排油管管径：DN100、DN1504.10 注氮管管径：DN254.11 感温火灾探测器数量：按实际情况确定。
4.12 感温火灾探测器动作温度：130±10℃。
5 操作与控制5.1 排油注氮消防系统的排油和注氮必须在接收到断路器跳闸信号后才能进行。
5.2 排油注氮消防系统应设有自动、手动控制方式。
5.3 无论消防控制柜处于自动或手动状态，手动启动必须始终有效。
5.4 自动控制方式下，防爆防火灭火自动启动应满足以下条件：5.4.1 两个独立回路的火灾探测装置动作信号。
5.4.2 断路器跳闸信号。
5.4.3 重瓦斯保护动作信号。
5.6 消防控制柜的手动启动按钮旁应有警示性标志，并应设有避免误操作的保护措施。
5.7 氮气释放阀应在接收到排油反馈信号后延时启动，延时时间应为3~20s可调。
5.8 排油管路上的检修阀处于关闭状态或排油阀处于机械锁定状态时，应能向消防控制柜提供锁止信号，消防控制柜接收到锁止信号后，应禁止系统启动。
