AT电源与ATX电源区别分析

ATX电源与AT电源引脚定义说明ATX电源与AT电源引脚定义A TX 电源引脚为20 脚，其中第一脚为方型，其余为圆型，外形为：引脚定义为：Pin Name Description1 3.3V 提供+3.3V 电源2 3.3V 提供+3.3V 电源3 GND 地线4 5V 提供+5V 电源5 GND 地线6 5V 提供+5V 电源7 GND 地线8 PW-OK Power OK，指示电源正常工作9 5VSB 提供+5V Stand by电源，供电源启动电路用10 12V 提供+12V 电源11 3.3V 提供+3.3V 电源12 -12V 提供-12V 电源13 GND 地线14 PS-ON 电源启动信号，低电平-电源开启，高电平-电源关闭15 GND 地线16 GND 地线17 GND 地线18 -5V 提供-5V 电源19 5V 提供+5V 电源20 5V 提供+5V 电源A T电源主机板上的电源引脚外观为：引脚定义P8:Pin Name Color Description1 PG Orange(橙) Power Good, +5 VDC when all voltages has stabilized.(电源正常信号)2 +5V Red(红) +5 VDC (or n/c)3 +12V Y ellow(黄) +12 VDC4 -12V Blue(蓝) -12 VDC5 GND Black(黑) Ground (地线)6 GND Black(黑) Ground (地线)P9:Pin Name Color Description1 GND Black(黑) Ground (地线)2 GND Black(黑) Ground (地线)3 -5V White or Y ellow -5 VDC4 +5V Red(红) +5 VDC5 +5V Red(红) +5 VDC6 +5V Red(红) +5 VDC。

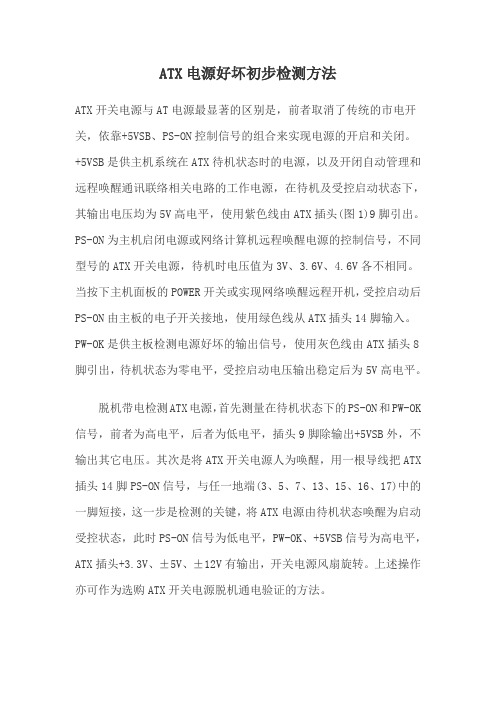

ATX电源好坏初步检测方法ATX开关电源与AT电源最显著的区别是，前者取消了传统的市电开关，依靠+5VSB、PS-ON控制信号的组合来实现电源的开启和关闭。

+5VSB是供主机系统在ATX待机状态时的电源，以及开闭自动管理和远程唤醒通讯联络相关电路的工作电源，在待机及受控启动状态下，其输出电压均为5V高电平，使用紫色线由ATX插头(图1)9脚引出。

PS-ON为主机启闭电源或网络计算机远程唤醒电源的控制信号，不同型号的ATX开关电源，待机时电压值为3V、3.6V、4.6V各不相同。

当按下主机面板的POWER开关或实现网络唤醒远程开机，受控启动后PS-ON由主板的电子开关接地，使用绿色线从ATX插头14脚输入。

PW-OK是供主板检测电源好坏的输出信号，使用灰色线由ATX插头8脚引出，待机状态为零电平，受控启动电压输出稳定后为5V高电平。

脱机带电检测ATX电源，首先测量在待机状态下的PS-ON和PW-OK 信号，前者为高电平，后者为低电平，插头9脚除输出+5VSB外，不输出其它电压。

其次是将ATX开关电源人为唤醒，用一根导线把ATX 插头14脚PS-ON信号，与任一地端(3、5、7、13、15、16、17)中的一脚短接，这一步是检测的关键，将ATX电源由待机状态唤醒为启动受控状态，此时PS-ON信号为低电平，PW-OK、+5VSB信号为高电平，ATX插头+3.3V、±5V、±12V有输出，开关电源风扇旋转。

上述操作亦可作为选购ATX开关电源脱机通电验证的方法。

维修电脑时，经常碰到电源损坏的事，用替换电源的方法是最有效的手段，如果眼前没有可用的新电源，那怎么来判断所用电源的好坏呢？别急，今天为大家介绍两种初步判断电源好坏的好办法。

脱机带电检测通常情况下，在待机状态下的PS-ON和PW-OK的两路电源信号，一个是高电平，另一个是低电平，插头9脚只输出+5VSB电压，只要用万用表测量电压是否到了参数值，就可判断出问题的结果。

[ATX电源标准简介]和电脑上其他部件日新月异的发展速度不同的是，电源的发展速度是十分缓慢的，至今在个人电脑上的配置也仅有AT和ATX两种电源类型。

从286个人电脑时代开始，AT电源就一直是PC的标准配置，这一局面直到586时代才结束。

AT电源不仅功率较ATX电源要小，并且主板供电接口也与ATX电源不同。

属于淘汰了的电源类型，目前已经很难见到使用AT电源的个人电脑了。

作为目前应用最为广泛的PC标准电源－ATX电源，它也经历了ATX1.01、ATX2.01、ATX2.02、ATX2.03以及ATX12V多个版本的革新。

最基本的ATX电源具备±5V、±12V四路输出，额外增加的+3.3V主板电源输出，以及+5V StandBy（辅助+5V）激活电流输出。

此外，还有一个PS-ON信号给电源提供电平信号。

通过辅助+5V和PS-ON可实现鼠标、键盘开机等功能。

目前在市场占据主流位置的是ATX2.03及ATX12V版本， ATX2.03的辅助+5V电流为1A，可以实现网络唤醒等功能。

Intel推出的全新核心的P4处理器的功耗相对较大，普通标准的ATX电源无法应付，Intel制定了与之相适应的电源标准——ATX12V，也就是我们经常说的“P4”电源。

和普通ATX电源相比，“P4”电源增大了+12V的输出能力和辅助+5V的电流，出自自外，还增加了一根4线（+12V）接头，具备+12V输出能力。

此外，随着串口ATA设备的逐渐普及，增加串口ATA电源接头的ATX电源产品也开始逐渐增多。

虽然Intel为了适应新一代硬件的需要，曾经在ATX 12V 1.2版的基础上升级到ATX 12V 1.3版标准，旨在增强了+12V的输出能力（可以达到18A），但面对功耗更大的LGA775平台来说，却依然捉襟见肘，之后Intel又推出了ATX 12V2.0标准（随后推出了2.01、2.02等升级版），其主要内容就是为电源加入了第二路12V输出，来满足新平台对12V的需求。

ATX电源基本介绍ATX电源是一种计算机电源标准，它最早由英特尔公司在1995年引入。

ATX是"Advanced Technology Extended"的缩写，意思是"高级技术扩展"。

ATX电源标准被广泛应用于台式计算机和工作站等设备中，其设计目标是提供稳定可靠的电力供应，同时减少能源浪费和热量产生。

ATX电源通常包括电源单元、风扇、连接线和电源开关等组件。

它通过将交流电转换为直流电，并提供不同的电压和电流，满足计算机内部各个设备的电力需求。

ATX电源的输出电压通常包括3.3伏特、5伏特和12伏特等，其中3.3伏特和5伏特用于供应电路板上的电子元件和芯片，12伏特用于驱动硬盘、光驱和图形卡等设备。

与传统的AT电源相比，ATX电源具有许多优点。

首先，ATX电源采用了更高的工作频率和更高的能效，因此更加节能环保。

其次，ATX电源具有更多的连接接口和线缆，并支持热插拔功能，使得硬件的安装和更换更加方便。

此外，ATX电源还具有防止过电流、过电压和过温等保护机制，保障了计算机的安全运行。

除了基本的电力供应功能，ATX电源还具备其他附加特性，以提高用户体验。

例如，一些ATX电源具有风扇转速控制功能，根据系统负载自动调整风扇的转速，保持良好的散热效果和低噪音运行。

此外，一些高端的ATX电源还配备了模块化的线缆设计，用户可以根据自己的需求自由选配线缆，减少杂乱的线缆布线，提高整体空气流动和美观度。

随着计算机硬件的不断发展和性能的提高，对电源供应的稳定性和可靠性的要求也越来越高。

因此，ATX电源标准也在不断更新和完善。

最新的ATX电源版本是ATX12V2.31，它增加了更多的输出电流和功率供应，以满足高性能计算机的需求。

总之，ATX电源是计算机中不可或缺的组件，它为计算机提供稳定可靠的电力供应。

随着计算机技术的不断进步，ATX电源也在不断演化和改进，以满足越来越高的功率需求和用户需求。

计算机开关电源基本结构及原理一、计算机开关电源的基本结构1．ATX电源与AT电源的区别目前计算机开关电源有AT和ATX两种类型。

ATX电源与AT电源的区别为：1）待机状态不同ATX电源增加了辅助电源电路，只要220V市电输入，无论是否开机，始终输出一组+5V SB待机电压，供PC机主板电源监控单元、网络通信接口、系统时钟芯片等使用，为ATX电源启动作准备。

2）电源启动方式不同AT电源采用交流电源开关直接控制电源的通断，ATX电源则采用点动式电源启闭按钮，实质是用PS-ON直流控制信号启动/关闭电源。

具有键盘开/关机、定时开/关机、Modem唤醒远程开／关机、软件关机等控制功能。

3）输出电压不同AT电源共有四路输出(±5V、±12V)，另向主板提供一个PG电源准备就绪的信号。

ATX电源PW-0K信号与PG信号功能相同，还增加了+、+5V SB供电输出和PS-ON电源启闭控制信号，其中+向CPU、PCI总线供电。

各档电压的输出电流值大约如下：+5V +12V -5V -12V + +5V SB21A 6A 0.3A 0.8A 14A 0.8A4）主板综合供电插头接口不同AT电源的6芯P8和P9电源插头，在ATX结构中被20芯双列直排插头所替代，具有可靠的防插反装置。

对于Pentium 4机型的ATX电源，除大4芯(D形)和小4芯电源接口插头外，还增加4芯12V CPU专用电源插头及6芯+、+5V电源增强型插头。

2．计算机开关电源的基本结构目前，计算机电源大多采用他激双管半桥定频调宽式开关电源。

电源中还输出一个特殊的“POWER GOOD”信号。

电源开启后PG信号为低电平，送给系统时钟电路，由该信号产生一个复位信号(RESET)用于系统复位。

经100～500ms的延时后，PG信号由低电平变成高电平，系统复位结束，主机启动并开始正常运行。

PG信号作用就是当电源输出的直流电压均稳定后，才使系统初始化复位，以保证计算机系统状态的稳定与可靠。

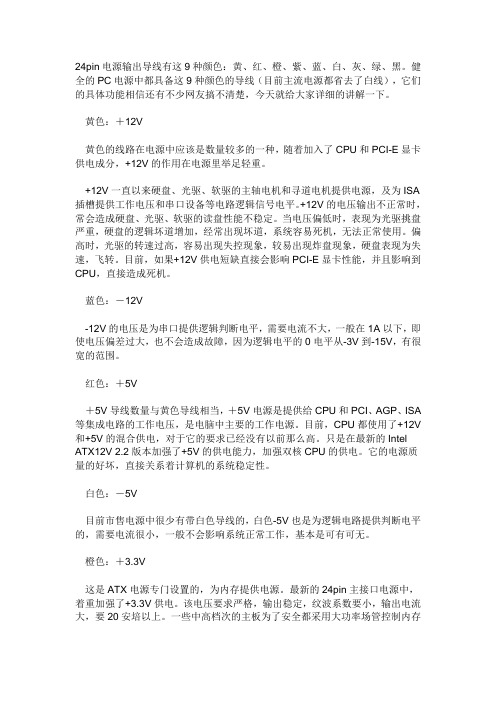

24pin电源输出导线有这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。

健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。

黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。

+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA 插槽提供工作电压和串口设备等电路逻辑信号电平。

+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。

当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。

偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。

目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。

蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。

红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA 等集成电路的工作电压，是电脑中主要的工作电源。

目前，CPU都使用了+12V 和+5V的混合供电，对于它的要求已经没有以前那么高。

只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。

它的电源质量的好坏，直接关系着计算机的系统稳定性。

白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。

橙色：＋3.3V这是ATX电源专门设置的，为内存提供电源。

最新的24pin主接口电源中，着重加强了+3.3V供电。

该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。

电源接口定义Document number：NOCG-YUNOO-BUYTT-UU986-1986UTATX电源的接口定义（20针和24针）一、ATX电源的定义：ATX电源是计算机的工作电源，作用是把交流220V的电源转换为计算机内部硬件使用的直流5V，12V，24V等电压的电源ATX电源与AT电源的区别：与AT电源相比，ATX电源增加了“＋、＋5VSB、PS－ON”三个输出。

AT电源只要能把电源打开就行了，而ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin），即PS-ON信号！14号针（Pin14PS-ON）就是控制电源开启关闭的。

单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。

现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以了！关于ATX电源增加的部分，其中“＋”输出主要是供CPU用，而“＋5VSB”、“PS－ON”输出则体现了ATX电源的特点。

ATX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“＋5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。

“PS－ON”小于1V伏时开启电源，大于伏时关闭电源。

二、ATX电源的结构特点：ATX电源是近年来在电脑中广泛采用的新型电源，它配合ATX主板，除了可以手动开关电源外，还支持软件开关电源以实现远程控制功能。

ATX电源是在AT电源的基础上发展起来的，它的主变换电路也是采用了半桥式开关电源，但从结构上讲ATX电源作了如下改进：电源增加了一个辅助开关电源。

当ATX电源交流输入端一旦有220 V的交流电时，辅助电源就开始工作，一路经整流7805三端稳压器稳压，输出+5V电压供给ATX主板内部一部分在关机状态下要保持工作的芯片，如网络通信接口电源监控单元系统时钟等部分芯片使用；另一路经整流滤波，输出辅助+12V电源，供给ATX电源内部TL494等芯片工作，为ATX电源主变换电路的启动作准备。

PC电源AT和ATX区别ATX电源技术详解目前，ATX电源广泛应用于电脑中，与AT电源相比，它更符合"绿色电脑"的节能标准,它对应的主板是ATX主板。

1.ATX电源的特点与AT电源相比，ATX电源增加了“＋3.3V、＋5VSB、PS－ON”三个输出。

其中“＋3.3V”输出主要是供CPU用，而“＋5VSB”、“PS－ON”输出则体现了ATX电源的特点。

A TX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“＋5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。

“PS－ON”小于1V伏时开启电源，大于4.5伏时关闭电源。

2.ATX电源的核心电路A TX电源的主变换电路与AT电源相同，也是采用“双管半桥它激式”电路，PWM(脉宽调制)控制器同样采用TL494控制芯片，但取消了市电开关。

由于取消了市电开关，所以只要接上电源线，在变换电路上就会有＋300V直流电压，同时辅助电源也向TL494提供工作电压，为启动电源作好准备。

A TX电源的特点就是利用TL494芯片第4脚的“死驱控制”功能，当该脚电压为＋5V时，TL494的第9、11脚无输出脉冲，使两个开关管都截止，电源就处于待机状态，无电压输出。

而当第4脚为0V时，TL494就有触发脉冲提供给开关管，电源进入正常工作状态。

辅助电源的一路输出送TL494，另一路输出经分压电路得到“＋5VSB”和“PS－ON”两个信号电压，它们都为＋5V。

其中，“＋5VSB”输出连接到ATX主板的“电源监控部件”，作为它的工作电压，要求“＋5VSB”输出能提供10mA的工作电流。

“电源监控部件”的输出与“PS－ON”相连，在其触发按钮开关(非锁定开关)未按下时，“PS－ON”为＋5V，它连接到电压比较器U1的正相输入端，而U1负相输入端的电压为4.5V左右，这样电压比较器U1的输入为＋5V，送到TL494的“死驱控制脚”，使ATX电源处于待机状态。

了解电脑电源的种类与功率选择电脑电源是电脑硬件中非常重要的一个组成部分，它为电脑提供稳定的电力供应。

在选择电脑电源时，了解不同种类的电源和功率选择是非常重要的。

本文将详细介绍电脑电源的种类与功率选择，帮助读者更好地了解和选择适合自己的电源。

一、电脑电源的种类1. AT电源AT电源是早期电脑常用的电源类型，它采用了AT机箱电源接口。

然而，随着计算机技术的发展，AT电源的功率和性能已经无法满足现代电脑的需求，所以目前已经很少见到AT电源的使用。

2. ATX电源ATX电源是目前最为常见的电源类型，它采用了ATX机箱电源接口。

与AT电源相比，ATX电源具有更高的功率和更好的稳定性能。

除此之外，ATX电源还具有一些实用的特性，比如支持软关机、低能耗待机模式等。

3. SFX和TFX电源SFX和TFX电源是一些小型电脑系统常用的电源类型。

它们的体积比较小，适用于一些紧凑型机箱的安装。

SFX电源主要用于微型台式机，而TFX电源主要用于一些特殊尺寸机箱或者一体机电脑。

4. 服务器电源服务器电源是专门为服务器设备定制的电源，它具有更高的功率和更好的稳定性能。

服务器通常需要处理大量的数据和计算，所以服务器电源的供电要求较高。

5. 游戏电源游戏电源是针对游戏爱好者和高性能计算需求用户设计的电源。

它通常具有更高的功率、更好的散热性能和更丰富的电源连接接口。

游戏电源的选购需要考虑到计算机配置和所需功率，以满足高性能计算的需求。

二、电脑电源的功率选择电脑电源的功率选择主要取决于计算机所需的功率和使用环境。

通常来说，计算机的功率需求取决于其硬件配置和使用需求。

以下是一些功率选择的参考指导：1. 功率需求计算机的功率需求主要包括CPU、显卡、硬盘、内存等硬件的功率消耗。

根据这些硬件的功率消耗，我们可以计算出大致的功率需求。

一般来说，一台普通的家用办公电脑的功率需求在300W左右，而游戏电脑的功率需求可能在500W以上。

2. 安全系数在选择电源功率时，建议根据计算机的功率需求选择稍微高于其实际需求的电源。

ATX和AT电源的区别最大的区别是AT电源不支持Windows关机，会显示“你可以安全地关闭计算机了”。

还需要手动关掉电脑电源。

ATX可以直接关掉电脑电源。

ATX电源除了在线路上作了一些改进，其中最重要的区别是，关机时ATX电源本身并没有彻底断电，而是维持了一个比较微弱的电流。

同时它利用这一电流增加了一个电源管理功能，称为Stand-By。

它可以让操作系统直接对电源进行管理。

通过此功能，用户就可以直接通过操作系统实现软关机，而且还可以实现网络化的电源管理。

如在电脑关闭时，可以通过网络发出信号到电脑的Modem 上，然后监控电路就会发出一个ATX电源所特有的+5V SB激活电压，来打开电源启动电脑，从而实现远程开机目前，ATX电源广泛应用于电脑中，与AT电源相比，它更符合"绿色电脑"的节能标准,它对应的主板是ATX主板。

1.ATX电源的特点：与AT电源相比，ATX电源增加了“＋3.3V、＋5VSB、PS－ON”三个输出。

其中“＋3.3V”输出主要是供CPU用，而“＋5VSB”、“P S－ON”输出则体现了ATX电源的特点。

ATX电源最主要的特点就是，它不采用传统的市电开关来控制电源是否工作，而是采用“＋5VSB、PS－ON”的组合来实现电源的开启和关闭，只要控制“PS－ON”信号电平的变化，就能控制电源的开启和关闭。

“PS－ON”小于1V伏时开启电源，大于4.5伏时关闭电源。

2.ATX电源的核心电路：ATX电源的主变换电路与AT电源相同，也是采用“双管半桥它激式”电路，PWM(脉宽调制)控制器同样采用TL494控制芯片，但取消了市电开关。

由于取消了市电开关，所以只要接上电源线，在变换电路上就会有＋300V直流电压，同时辅助电源也向TL494提供工作电压，为启动电源作好准备。

ATX电源的特点就是利用TL494芯片第4脚的“死驱控制”功能，当该脚电压为＋5V时，TL494的第9、11脚无输出脉冲，使两个开关管都截止，电源就处于待机状态，无电压输出。
