六氟化硫SF6气体检测模组

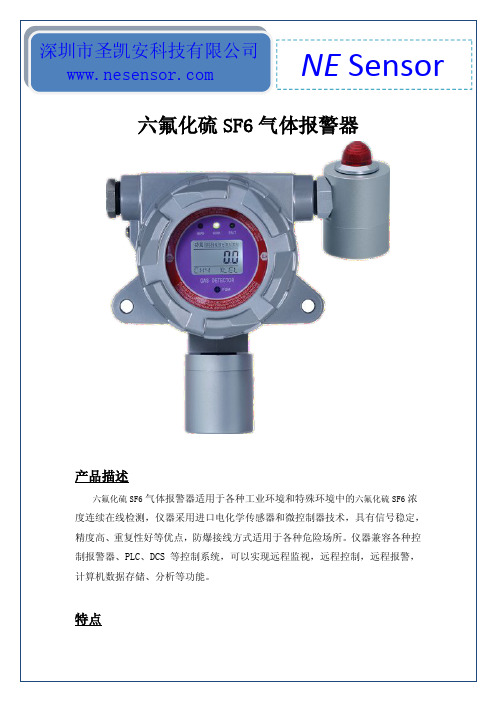

深圳市圣凯安科技有限公司 NE Sensor 六氟化硫SF6气体报警器产品描述六氟化硫SF6气体报警器适用于各种工业环境和特殊环境中的六氟化硫SF6浓度连续在线检测，仪器采用进口电化学传感器和微控制器技术，具有信号稳定，精度高、重复性好等优点，防爆接线方式适用于各种危险场所。

仪器兼容各种控制报警器、PLC、DCS等控制系统，可以实现远程监视，远程控制，远程报警，计算机数据存储、分析等功能。

特点•现场气体浓度液晶显示；•高精度、长寿命的电化学、红外进口传感器；•强大的软件设置支持,满足客户1.0000-99999之间的任意量程和所有气体检测需求;•可通过控制器或遥控器，免开盖对探测器进行报警点调整、零点调整和目标点标定；•适用于几十种气体检测，可选择显示几十种常见气体名称；•气体单位名称PPM、%LEL、%VOL，可任意设定；•程序运算采用了三位浮点数技术，保证了运算的精度；•在全量程范围内任意设置上、下限报警点；•RS485总线通讯，布线简单方便；•4～20mA电流输出信号，可校正、全隔离，产品抗干扰能力强；•2组常开无源触点输出，用于控制风机或电磁阀的交流接触器；•精巧的电源设计、精湛的防雷设计、纯SMT元件贴片工艺,使得产品性能稳定；•巧妙的结构设计，探测器接线免上螺丝,安装极为简便；产品名称六氟化硫SF6报警器SF6/NE-301检测气体六氟化硫SF6检测原理红外原理检测范围0-1000ppm、0-1500ppm、0-2000ppm、0-3000pp 分辨率1ppm检测方式扩散式、泵吸式可选显示方式液晶显示输出信号用户可根据实际要求而定，最远可传输2000米（单芯1mm²屏蔽电缆）①两线制4-20mA电流信号输出（三线制可选）②RS-485数字信号输出，配合RS232转接卡可在电脑上存储数据（选配）③2组继电器输出：无源触电容量220VAC3A，24VDC3A（选配）④报警信号输出：现场声光报警，报警声音：<90分贝（选配）检测精度≤±2%（F.S）重复性≤±1%零点漂移≤±1%（F.S/年）报警方式声、光报警响应时间小于20S恢复时间小于20S防爆类型本质安全型防爆标志Ex ibdIICT4防护等级IP65直接读数PPM、%LEL、%VOL任意设定传感器寿命24个月使用环境温度-20℃~+70℃；相对湿度≤95%RH（非凝露）工作电源24VDC（正常工作电压范围：10～30VDC)外型尺寸（含探枪长度）170×140×80mm重量 1.5Kg壳体材料不锈钢/铝合金。

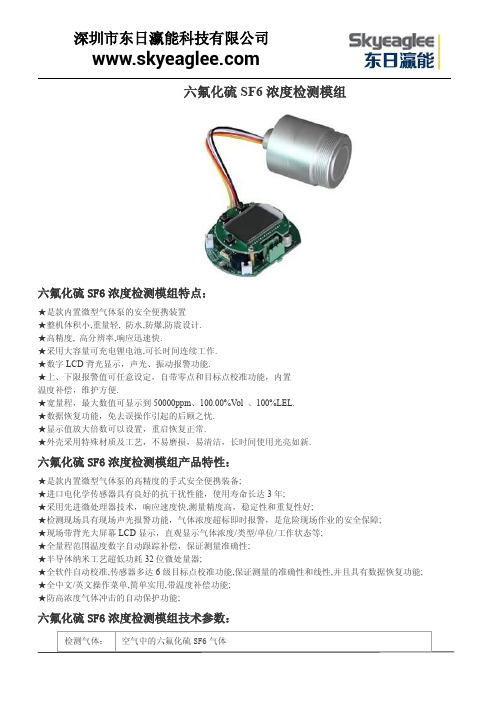

六氟化硫SF6浓度检测模组六氟化硫SF6浓度检测模组特点：★是款内置微型气体泵的安全便携装置★整机体积小,重量轻,防水,防爆,防震设计.★高精度,高分辨率,响应迅速快.★采用大容量可充电锂电池,可长时间连续工作.★数字LCD背光显示，声光、振动报警功能.★上、下限报警值可任意设定，自带零点和目标点校准功能，内置温度补偿，维护方便.★宽量程，最大数值可显示到50000ppm、100.00%Vol、100%LEL.★数据恢复功能，免去误操作引起的后顾之忧.★显示值放大倍数可以设置，重启恢复正常.★外壳采用特殊材质及工艺，不易磨损，易清洁，长时间使用光亮如新.六氟化硫SF6浓度检测模组产品特性：★是款内置微型气体泵的高精度的手式安全便携装备;★进口电化学传感器具有良好的抗干扰性能，使用寿命长达3年;★采用先进微处理器技术，响应速度快,测量精度高，稳定性和重复性好;★检测现场具有现场声光报警功能，气体浓度超标即时报警，是危险现场作业的安全保障;★现场带背光大屏幕LCD显示，直观显示气体浓度/类型/单位/工作状态等;★全量程范围温度数字自动跟踪补偿，保证测量准确性;★半导体纳米工艺超低功耗32位微处量器;★全软件自动校准,传感器多达6级目标点校准功能,保证测量的准确性和线性,并且具有数据恢复功能;★全中文/英文操作菜单,简单实用,带温度补偿功能;★防高浓度气体冲击的自动保护功能;六氟化硫SF6浓度检测模组技术参数：检测气体：空气中的六氟化硫SF6气体检测范围：0-100ppm、500ppm、1000ppm、5000ppm、0-100%LEL分辨率：0.1ppm、0.1%LEL显示方式：液晶显示温湿度：选配件，温度检测范围：-40～120℃，湿度检测范围：0-100%RH检测方式：扩散式、流通式、泵吸式可选安装方式：壁挂式、管道式检测精度：≤±3%线性误差：≤±1%响应时间：≤20秒（T90）零点漂移：≤±1%（F.S/年）恢复时间：≤20秒重复性：≤±1%信号输出：①4-20mA信号：标准的16位精度4-20mA输出芯片，传输距离1Km②RS485信号：采用标准MODBUS RTU协议，传输距离2Km③电压信号：0-5V、0-10V输出，可自行设置④脉冲信号：又称频率信号，频率范围可调（选配）⑤开关量信号：标配2组继电器，可选第三组继电器，继电器无源触点，容量220VAC3A/24VDC3A传输方式：①电缆传输：3芯、4芯电缆线，远距离传输（1-2公里）②GPRS传输：可内置GPRS模块，实时远程传输数据，不受距离限制（选配）接收设备：用户电脑、控制报警器、PLC、DCS、等报警方式：现场声光报警、外置报警器、远程控制器报警、电脑数据采集软件报警等报警设置：标准配置两级报警，可选三级报警；可设置报警方式：常规高低报警、区间控制报警电器接口：3/4″NPT内螺纹、1/2″NPT内螺纹，同时支持2种电器连接方式防爆标志：ExdII CT6（隔爆型）壳体材料：压铸铝+喷砂氧化/氟碳漆，防爆防腐蚀防护等级：IP66工作温度：-30～60℃工作电源：24VDC（12～30VDC）工作湿度：≤95%RH，无冷凝尺寸重量：183×143×107mm(L×W×H）1.5Kg(仪器净重)工作压力：0～100Kpa标准配件：说明书、合格证质保期：一年六氟化硫SF6浓度检测模组简单介绍：六氟化硫SF6浓度检测模组报警器高精度、高分辨率，响应快速，超大容量锂电充电电池，采样距离远，LCD 背光显示，声光报警功能，上、下限报警值可任意设定，可进行零点和任意目标点校准，操作简单，具有误操作数据恢复功能.六氟化硫SF6浓度检测模组应用场所：医药科研、学校科研、制药生产车间、烟草公司、环境检测、楼宇建设、消防报警、污水处理、石油石化、化工厂、冶炼厂、钢铁厂、煤炭厂、热电厂、锅炉房、加气站、垃圾处理厂、隧道施工、输油管道、航空航天、工业气体过程控制、室内空气质量检测、地下燃气管道检修、危险场所安全防护、军用设备检测等。

SF6气体检测装置说明书根据中华人民共和国国家标准GB/T8905-2012《六氟化硫电气设备中气体管理和检测导则》和国家电网公司电力安全工作规程（变电部分）一、总则六氟化硫（SF6）是一种应用于高压电力设备极好的气体电解质，它已广泛应用断路器、GIS、变压器、互感器、线性加速器、同轴电缆、波导、X射线设备及电容器中。

SF6绝缘气体不但具有高耐电强度，还有良好的理化特性，它是迄今最理想的绝缘和灭弧介质。

纯净的SF6气体是一种无色、无味、无毒和不燃的惰性气体。

温度在1800C以下时它与电器设备材料的相容性和氮气相似。

纯SF6气体在温度升高到5000C时也不会分解;但与金属材料共存时，则在2000C时就有可能发生微量分解。

电弧高温会使SF6气体分解，此外火花放电和电晕也会使SF6分解，SF6最大的优点是它不含碳因此不会分解出影响绝缘性能的碳粒子，且大部分气态分解物的绝缘性能与SF6相当，所以不会使气体绝缘性能下降，但SF6气体分解物有毒，主要是SF4和SF2，以及少量的S2、F2、S、F等，此类分解产物中往往含有剧毒，即便是微量，也会对人和动物造成危害。

当使用以SF6气体为绝缘和灭狐介质的室内开关在使用过程中发生泄漏时，由于SF6比空气重，易于在低处聚集，它能置换空气中的氧气而引起窒息。

所以使用SF6的区域或参与SF6设备的有关工作，必须按规程(GB/T8905-1996)8.5条执行(在SF6配电装置室低位区应安装能报警的氧量仪或SF6气体泄漏报警仪，在工作人员入口处也要装设显示器，这些仪器应定期试验，保证完好)。

因此，研制GIS开关室SF6气体泄漏环境智能化监控系统应用于工业现场已经变得非常重要。

JLK-2004型SF6气体检测装置正是为了满足电力安全生产的这一需求应而生的，整个系统由一台主机、若干只气体传感器和温湿度(具体数量根据实际使用开关室的开关数量和空间大小而定)组成;气体传感器安装在SF6开关的下方，用以在线实时检测SF6开关下方的氧气浓度和SF6气体浓度;主机具有人体红外探测、语音提示和语音报警等功能;主机通过RS-485总线轮询、显示各气体传感器的氧气浓度数据和SF6气体含量情况，并在危险情况时传相互语音报警信息以及控制风机工作;还可以通过RS-485总线实现与上位计算机的数据传输和信息交换，组成计算机对SF6气体检测装置。

六氟化硫气体检测标准六氟化硫是一种重要的气体，常被用于电力设备中作为绝缘介质，具有优异的电气绝缘性能和热稳定性。

然而，六氟化硫是一种具有较强的毒性的气体，对人体、动物和环境造成潜在的危害。

因此，在电力设备的使用过程中，检测六氟化硫气体的浓度十分重要，以确保工作环境的安全性。

为了对六氟化硫气体进行准确的检测，制定了一系列的检测标准，其中包括仪器的选择、测定方法的设定以及浓度限值的确定等。

下面将对六氟化硫气体检测的标准进行详细的描述。

1. 仪器的选择六氟化硫气体检测需要使用特定的仪器，以确保测量的准确性和可靠性。

常见的六氟化硫气体检测仪器包括气体色谱仪、红外吸收光谱仪和电化学传感器等。

根据检测的需求和条件，选择适当的仪器进行使用。

2. 测定方法的设定六氟化硫气体的测定方法包括间接法和直接法两种。

间接法是通过测定六氟化硫气体与其他气体的反应生成产物，再对产物进行分析测定来确定六氟化硫气体的浓度。

直接法则是通过直接测定六氟化硫气体的浓度来进行。

根据实际需求和方法的可行性，选择合适的方法进行测定。

3. 浓度限值的确定根据对人体和环境的影响，需要制定六氟化硫气体的浓度限值。

这些限值通常由相关国家或地区的法律法规进行规定，并根据实际情况进行动态调整。

根据现行的国际标准，六氟化硫气体的浓度限值一般为1000ppm。

超过这个限值的浓度将对人体和环境造成危害，需要立即采取相应的措施。

4. 采样方法和频率的确定采样是确定六氟化硫气体浓度的重要步骤。

采样方法一般包括袋子法、管式采样法和自动连续监测法等。

根据工作环境的特点和需要，选择合适的采样方法，并确定采样的频率。

对于在高风险环境中工作的人员，采样频率应增加，以确保他们的健康安全。

5. 报告和记录针对检测结果，需要及时进行报告和记录。

报告中应包含六氟化硫气体的浓度、采样地点、采样日期等信息。

记录的目的是监测六氟化硫气体浓度的变化趋势，从而及时采取必要的措施保障工作环境的安全。

六氟化硫电气设备中六氟化硫气体纯度测量方法
六氟化硫气体纯度的测量方法如下：
1. 仪器的连接：将开关与测试管道充分连接，关闭测试管道针型阀，将测试管道快速接头放在SF6纯度分析仪的采样口，排气管道连接出气口，开关接头与SF6纯度分析测量接口充分连接。

2. 开启SF6纯度分析仪测试：将测量管道针型阀全部打开，通过流量阀将流量控制在/M左右，开启纯度测试，等读数稳定后记录保存。

3. 可进行多次测量：一个设施测试完毕后，关闭针型阀和调节阀，取下转接头，然后连接下一台设施，继续前面步骤测试。

若测试结束，关闭电源。

使用SF6纯度分析仪时，需要注意以下几点：
1. SF6纯度分析仪可使用交流电，也可使用直流电，使用直流电时要特别注意电池的电量。

2. SF6纯度分析仪主要用于测量SF6/N2混合气体的SF6气体纯度。

探测组件可快速准确地测出SF6纯度。

一般情况下，仪器开机后无需等待，即刻测量，快速得到纯度值。

3. 该仪器具有操作便捷、智能、测量精度高等优势。

以上信息仅供参考，如有需要，建议咨询专业人士。

六氟化硫断路器气密性的检查模版由于六氟化硫断路器在电力系统中被广泛应用，它的气密性对电力系统的正常运行至关重要。

因此，为了确保六氟化硫断路器的气密性符合要求，以下是六氟化硫断路器气密性的检查模板。

1. 断路器外观检查首先，对六氟化硫断路器的外观进行检查。

注意观察外壳是否存在明显的裂纹、变形或异物等。

外壳应平整，无渗漏现象，并且紧固件应牢固。

2. 真空室检查接下来，对六氟化硫断路器的真空室进行检查。

检查真空室的密封性和真空度是否达到要求。

真空室的密封性可以通过目视检查或使用适当的气体检漏仪进行检测。

3. 气体压力检测进行气体压力检测是确认六氟化硫断路器气密性的重要步骤。

检测前应先充分准备六氟化硫气体。

使用专业的气体压力计进行检测，确保气体压力是否在规定的范围内。

4. 回路电阻检查回路电阻的检查是评估六氟化硫断路器接线连接是否牢固的有效手段之一。

通过使用万用表或专用电阻表来测量回路电阻，确保连接良好。

回路电阻应在标准范围内。

5. 漏气点检查对六氟化硫断路器进行漏气点检查是检验其气密性的关键环节。

可以使用气体检漏仪来检测漏气点。

先将气体检漏仪设定为检测六氟化硫气体，并逐一对断路器的关键部位进行检测，包括气体填充装置、密封圈及连接接头等。

6. 温度检查通过对六氟化硫断路器的温度进行检查，可以判断其内部是否存在异常情况。

使用红外测温仪或热像仪对断路器进行检测，确保温度分布均匀且不超出规定范围。

7. 运行试验为了进一步验证六氟化硫断路器的气密性，进行运行试验是必要的。

在运行试验过程中，检测其是否存在漏气、温度升高或其他异常现象。

确保断路器在各种运行模式下都能正常工作，并满足气密性要求。

总之，以上是六氟化硫断路器气密性的检查模版。

通过遵循以上步骤进行检查，可以确保六氟化硫断路器的气密性符合要求，为电力系统的正常运行提供保障。

4ID-SF6智能型六氟化硫气体传感器主要参数●检测对象：六氟化硫SF6●检测原理：红外●量程：0~1500、2000ppm（其它量程请咨询）●响应时间：≤30S（T90）●精度：±3%●工作电压：5V±1%●输出：TTL、R485、I2C、0~5V、0.4~2V产品特点●采用高精度运算电路，保证测量准确性●支持电化学、催化燃烧、红外、热导等测量原理，可对应上百种气体检测●带温度补偿，出厂已精确标定，直接使用，无需标定●本安电路设计，即插即用●体积小、外围电路简单、输出信号多样化●超强一致性概述4ID-SF6智能型六氟化硫气体传感器模组系深圳伟联安科技新一代气体检测模块，传感器模组将各种不同检测原理的传感器输出信号通过高精度放大电路无噪声处理，温度补偿，高纯度气体标定等环节，将气体浓度信号转换成标准数字模拟信号。

用户不用理会复杂繁琐的气体检测原理、检测种类、标定困难等问题，即可直接使用气体传感器，读取准确气体浓度信息。

引脚定义序号定义说明1+5V电源输入引脚2NE RS485IC驱动引脚7NE系列可直接提供RS485输出，NE高电平发送3RX/A串口RX@3.3V（接用户MCU TX）或者7NE485输出系列A信号脚4TX/B串口TX@3.3V（接用户MCU RX）或者7NE485输出系列B信号脚5SCL I2C SCL@3.3V引脚使用I2C时，必须加上拉电阻电阻范围：2K~10K 6SDA I2C SDA@3.3V引脚7GND电源输入GND引脚8VOUT电压输出，0~5V或者0.4~2V（其它电压可定制）,内阻<100欧姆注：传感器数字信号引脚均采用3.3V电平信号，如信号电平不匹配，需加转换电路。

技术参数4ID-SF6六氟化硫气体传感器模组接线图注：TTL/RS485传输方式为被动上传，主机每轮训一次，传感器上传数据。

I2C连接是传感器为从机，用户MCU为主机。

六氟化硫气体检测仪产品描述在线式六氟化硫气体检测仪HNAG1000-SF6,适用于各种环境中的六氟化硫体浓度和泄露实时准确检测，采用进口电化学传感器和微控制器技术.响应速度快，测量精度高，稳定性和重复性好等优点.防爆接线方式适用于各种危险场所,并兼容各种控制报警器,PLC,DCS等控制系统,可以同时实现现场报警预警,4-20mA标准信号输出,继电器开关量输出;完美显示各项技术指标和气体浓度值;同时具有多种极强的电路保护功能,有效防止各种人为因素,不可控因素导致的仪器损坏;产品参数产品特点●本安电路设计，防爆认证，二级防雷、防静电，防雷和防静电能力超过国家标准，抗高强度脉冲浪涌电流冲击。

高可靠性和稳定性。

●标准总线RS485和4～20mA 标准信号同时输出，1组继电器开关量输出，可选频率输出200-1000Hz 、Hart 协议信号、1～5V 输出、无线传输(10-50公里或不限距离)。

可以有线或无线远程实时监控，将数据上传到手机或通过局域网、互联网传输到环保局、其他监控中心、监控设备、监控电脑，通过免费上位机软件或气体报警控制器实时监控现场的浓度。

六氟化硫SF6气体探测仪详细参数工作电压DC5V ±1%/DC24±1%波特率9600测量气体六氟化硫SF6气体检测原理电话学采样精度±2%F.S 响应时间<10S 重复性±1%F.S 工作湿度0-95%RH 工作温度-30～50℃长期漂移≤±1%（F.S/年）存储温度-40～70℃预热时间10S 工作电流≤50mA 工作气压86kpa-106kpa安装方式固定安装质保期1年输出接口多种外壳材质铝合金使用寿命3-5年外型尺寸183143107mm(L ×W ×H ）1.5Kg测量范围详见选型表输出信号标配：RS485，4-20mA六氟化硫SF6气体探测仪量程选择表量程(ppm)精度(ppm )0-10.010-100.010-1000.10-5000.10-100010-100%VOL 1%VOL其他特殊量程电话咨询技术工程师●兼容各种二次表、数据采集模块、PLC、DCS系统，可直接驱动电磁阀、风机、报警器等设备，也可以通过驱动中间继电器来驱动大功率设备。
