(辽宁地区)2017中考物理总复习微专题六动态电路试题

学员姓名：年级：初三辅导科目：物理授课日期授课时段授课主题电功率之动态电路计算一、单选题1．如图甲所示，电源电压恒定，灯泡L标有“6V 3W”，R0为定值电阻。

闭合开关S，电压表V1的示数为U1，电压表V2的示数为U2，将滑动变阻器的滑片P由某一端点移动到某一位置过程中，U2与U1的变化关系如图乙所示，滑动变阻器的滑片P分别在上述端点、上述位置时消耗的电功率相等。

下列判断正确的是（）A．电源电压12VB．滑动变阻器的最大阻值为28ΩC．R在上述端点时消耗的功率为7WD．电路允许消耗的最大功率为9.5W2．如图所示，电源电压恒为4.5V，电压表量程为“0~3V”，电流表量程为“0~0.6A”，滑动变阻器规格为“15Ω 2A”，小灯泡L标有“3.0V 1.5W”的字样（灯丝电阻不变）。

在电路安全的情况下，下列说法正确的是（）①电流表示数的最小值为0.25A ①滑动变阻器阻值的变化范围为3~20Ω①小灯泡电功率的变化范围为0.375~1.5W ①电路消耗的最大电功率为3.375WA．①①B．①①C．①①D．①①3．如图所示，电源电压为6V且保持不变，R0=30Ω，滑动变阻器的规格为“20Ω 1A”，电流表的量程为“00.6A”，小灯泡上标有“3V 1.5W”字样。

不考虑灯丝电阻变化，保证电路安全，闭合S，则（）ΩΩA．S1、S2都断开，变阻器接入电路阻值范围是420B．S1、S2都断开，电路消耗最大功率是3.6WC．S1、S2都闭合，电路消耗的总功率最小值为2.4WD．S1、S2都闭合，滑动变阻器接入电路的最小阻值是15Ω4．创建生态文明城市需要我们共同关注环境。

我县某兴趣小组为了检测空气质量指数，设计了甲图所示的检测电路。

R为气敏电阻，其电阻的倒数与空气质量指数的关系如图乙所示，已知电源电压6V保持不变，R0=10Ω，当电压表示数为4V时，下列说法错误．．的是（）A．通过R的电流为0.4A B．电阻R的电功率为1.6WC．此时空气质量指数为50 D．气敏电阻R的电阻为5Ω5．某品牌智能电热毯能够根据环境温度自动实现多挡位加热，以增强人体舒适度。

2024辽宁中考物理二轮中考复习微专题动态电路——电路图结合图像类相关计算专项训练一、选择题1.如图甲所示电路，闭合开关后，当滑动变阻器的滑片从a端移动到b端的过程中，电流表示数I与电压表示数U的关系图像如图乙所示，则下列说法正确的是()第1题图①电源电压为9V②定值电阻R0的阻值为10Ω③R0的最大功率为0.4W④当滑片在b端时，电路的总功率为1.2WA.①②B.②④C.②③D.③④2.如图甲所示的电路中，R1是定值电阻，电流表量程为0～0.6A，图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像，则下列说法正确的是()第2题图A.电源电压为6VB.R1的阻值为20ΩC.R2能安全连入电路中的最小电阻值为10ΩD.R2为20Ω时，整个电路通电10s耗电32J3.(多选)如图甲所示的电路，电源电压保持不变，灯泡L的额定功率为2W，滑动变阻器上标有“10Ω1A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动至小灯泡正常发光．在图乙中绘制出两电压表中的一个电压表示数与滑动变阻器阻值变化关系的图像．下列说法中正确的是()第3题图A.电源电压为12VB.滑动变阻器的滑片在最右端时，灯泡的阻值为10ΩC.整个电路的最小功率为1.8WD.灯泡正常发光时，灯泡与滑动变阻器的功率之比为5∶14.(多选)如图甲所示的电路，电源电压保持不变，电流表的量程为0～0.6A．电压表、的量程均为0～3V，滑动变阻器R的规格为“20Ω2A”；滑动变阻器的滑片P在某位置时，电压表、的示数之和为4.5V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图像如图乙所示．下列说法正确的是()第4题图A.电源电压为5VB.小灯泡的规格为“2.5V 1.25W”C.滑动变阻器取值范围是4Ω～10ΩD.整个电路消耗的最大功率为2.5W5.(多选)如图甲所示，电源电压保持不变，小灯泡L标有“6V3W”字样，电压表量程为0～15V，电流表量程为0～3A．图乙是小灯泡L的电流随电压变化的图像．甲图中，滑片在a点固定不动，闭合S和S1，断开S2，小灯泡正常发光，电压表的示数为10V，闭合S和S2，断开S1，电流表的示数为0.4A，则下列选项中正确的是()第5题图A.电源电压为16VB.滑动变阻器的最大电阻为50ΩC.闭合S和S1，断开S2时，若把滑片滑到最右端，电压表会超过量程D.闭合S和S2，断开S1，滑片在a点时，小灯泡的实际功率为1.6W6.(多选)如图甲所示的电路中，电流表量程为“0～0.6A”，两个电压表量程都为“0～15V”．第一次闭合开关S1和S2，电压表示数为6V，将滑动变阻器的滑片从最右端向左滑动直到小灯泡正常发光，记录此过程电压表和电流表的示数；第二次只闭合开关S1，将滑动变阻器的滑片从最右端滑动到最左端，记录此过程电压表和电流表的示数；两次所记录的数据画出图像如图乙所示．下列说法正确的是()第6题图A.电压表和电流表示数变化图像为乙图中的QB.小灯泡的额定功率为0.75WC.定值电阻的阻值为10ΩD.电路消耗的最大电功率为3W7.(多选)如图甲所示电路中，电源电压6V保持不变．闭合S1、断开S2和S3，在电路允许的范围内，调节滑动变阻器R1的滑片，绘制出电压表与电流表示数的关系图像(如图乙)；然后闭合S2和S3、断开S1，也在电路允许的范围内，调节滑动变阻器R2的滑片，绘制出电压表与电流表示数的关系图像(如图乙)．在上述过程中，当电路中电流最大时，灯泡恰好正常发光．下列判断正确的是()第7题图A.闭合S1、断开S2和S3时，电压表与电流表示数的关系为图像aB.定值电阻R0的阻值为10ΩC.小灯泡L的额定功率为2.5WD.在上述过程中电路的最大功率与最小功率之比为5∶1二、填空题8.如图甲所示的电路，电源电压为9V，小灯泡L的额定电压为4V，图乙是小灯泡L的电流I随其电压U的变化的图像．当S闭合，将滑片P移到滑动变阻器R的中点时，小灯泡L恰好正常发光，则滑动变阻器R的最大阻值为________Ω.移动滑片P，当小灯泡L的功率为1W时，滑动变阻器R接入的阻值为________Ω.第8题图9.(2021岳阳)如图甲所示，闭合开关S，调节滑动变阻器的滑片P从最右端滑至灯正常发光的位置，电流表示数与两电压表示数的关系图像如图乙所示．则电源电压为________V，灯的额定功率为________W.第9题图10.如图甲所示，电源电压恒定，R2为定值电阻，滑动变阻器R1的最大阻值为18Ω，电流表量程为0～0.6A，灯泡L上标有“6V3W”字样，灯泡的电阻R L保持不变．闭合S1和S3，断开S2时，在移动R1滑片的过程中，R1两端的电压U与R1消耗的功率P之间的关系如图乙所示，电源电压为________V．闭合S1和S2，断开S3时，调节滑动变阻器滑片，滑动变阻器的最大功率为________W.第10题图三、计算题11.如图甲所示的电路中，电源电压保持不变，R0、R1均为定值电阻，R2为滑动变阻器．闭合开关S1，断开开关S2，当滑动变阻器的滑动触头在a端时，电压表的示数为2.4V，电流表示数为0.3A．将R2的滑动触头从a端移动到b端的过程中，电压表和的示数与电流表示数的关系分别如图乙中的图线①和②所示．(1)求R1的阻值；(2)求R2的最大阻值；(3)同时闭合S1和S2，当R2的阻值为何值时，R2的电功率最大？R2电功率的最大值是多少？第11题图12.如图甲所示的电路．电源电压恒定，电流表量程为0～0.6A，滑动变阻器允许通过最大电流为1A．小灯泡L标有“2.5V，0.25A”字样，其I－U图像如图乙所示．只闭合S1时，电流表的示数为I1＝0.2A，电阻R1消耗的功率为P1.变阻器滑片P移到b端，所有开关都闭合时，电流表的示数为I＝0.5A，电阻R1消耗的功率为P1′，且P1∶P1′＝16∶25.(1)求小灯泡L正常发光时的阻值；(2)求电源电压；(3)若只闭合S2,且电压表的量程为0～3V.在保证电路元件都安全的情况下，求变阻器接入电路的阻值变化范围．第12题图参考答案1.B2.C3.BCD4.BC5.ABD6.CD7.BCD8.2016.259.10 5.610.60.7511.(1)8Ω(2)10Ω(3)8Ω0.28W12.(1)10Ω(2)5V(3)10～12.5Ω。

中考物理总复习《动态电路分析》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________类型1滑动变阻器滑片移动引起的动态电路分析1.如图所示电路中，电源电压不变，R为滑动变阻器，L为小灯泡(假设灯丝电阻不变)．闭合开关S，滑动变阻器的滑片P从b端向a端滑动的过程中()第1题图A. 电流表示数减小，小灯泡变暗B. 电压表示数增大，小灯泡变亮C. 电压表示数与电流表示数的比值减小，小灯泡变亮D. 电压表示数与电流表示数的比值不变，小灯泡变亮2.在如图所示的电路中，电源的电压保持不变，R1为定值电阻．开关S闭合后，将滑动变阻器R2的滑动触头向右移动时，下列说法正确的是()第2题图A. 电压表的示数减小B. 电流表的示数减小C. 电流表的示数减小D. 滑动变阻器R2消耗的电功率变大3.如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列判断正确的是()第3题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变小C. 电流表示数变大，小灯泡亮度变亮D. 电流表示数变大，小灯泡亮度变暗4.如图所示，电源电压恒定不变，闭合开关S，当滑片P从变阻器的a点向b点移动的过程中，下列关于电流表和电压表示数变化的说法正确的是()第4题图A. 电流表示数变小，电压表示数变大B. 电流表示数变小，电压表示数不变C. 电流表示数变大，电压表示数变小D. 电流表示数变大，电压表示数不变5.在如图所示的电路中，电源电压保持不变．当闭合开关S，滑动变阻器R2的滑片P向右移动时，下列说法中正确的是()第5题图A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变6.某创客小组自制肺活量比较装置，人吸气时，相当于向内吹气，气球胀大，隔板向上运动，下列说法正确的是()第6题图A. 总电阻变大B. 示数变大C. 示数变大D. 电路总功率变小7.如图所示的电路中，电源电压不变，R1、R2是定值电阻，闭合开关S，将滑动变阻器的滑片P从最左端向右移动的过程(保证各元件安全)，下列分析正确的是()A. 电流表示数变大，电流表示数不变B. 电流表示数变小，电压表示数不变C. 电压表示数与电流表示数的乘积不变D. 电压表示数与电流表示数的比值变小第7题图8.如图所示，电源电压保持不变，闭合开关后，当滑动变阻器的滑片P向右移动时，下列说法正确的是()第8题图A. 电流表示数变小，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数与电流表示数的比值不变D. 电压表示数与电流表示数的比值不变9. (多选)在如图所示的电路中，电源电压恒定不变，闭合开关S，保证电路安全前提下，将滑动变阻器的滑片P向左滑动，下列说法正确的是()第9题图A. 电流表示数将变大，电压表的示数将变大、电压表的示数将变大B. 灯L的实际功率将变大C. 电压表和电压表的差值将变大D. 电压表和电流表示数的比值将变小10.如图所示的电路中，电源电压不变，R为滑动变阻器，闭合开关S后，在滑片P向右移动的过程中，灯泡的亮度________(选填“变亮”“变暗”或“不变”)，电压表的示数________，电流表的示数________．(后两空均选填“变大”“变小”或“不变”)第10题图11.如图所示，电源电压不变，闭合开关S，滑动变阻器的滑片P从最上端向下移动的过程中，电压表与示数的差值________，电压表的示数与电流表示数的比值________，电压表的示数与电流表示数的乘积________．(均选填“变大”“变小”或“不变”)第11题图类型2敏感电阻引起的动态电路分析12.气敏电阻R的阻值随气体浓度的增大而减小．如图所示，闭合开关，当气体浓度增大时，下列说法正确的是()第12题图A. 电流表的示数减小B. 电压表的示数增大C. 电路消耗的电功率减小D. 电路消耗的电功率增大13. (多选)抗疫胜利后，重新开放的湖南省博物馆需要限制每天入馆的人数．甲图是小伟帮博物馆设计的一个检测入馆人数的电路，电源电压不变，力敏电阻的阻值随压力大小的变化情况如乙图所示，当电压表的示数变小时，计数器自动计数一次．闭合开关，当力敏电阻上的压力变大时，下列说法正确的是()第13题图A．力敏电阻的阻值变小B．电路中的电流变小C．电压表的示数变小D．电路中的总功率变小，计数器自动计数一次类型3多开关开闭引起的动态电路分析14.如图所示，电源电压恒定，闭合S1，小灯泡发光，再闭合S2时，观察到的现象是()A. 电压表示数增大B. 电流表示数变小C. 小灯泡变亮D. 小灯泡亮度不变第14题图15.如图所示，电源电压保持不变，已知R1＝R2，闭合开关S1，将开关S2掷到2时，小灯泡恰好正常发光；断开开关S1，将开关S2由2掷到1时，下列说法正确的是()第15题图A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，小灯泡正常发光D. 电压表示数变大，小灯泡亮度变暗16. (多选)小光连接了如图所示的电路，开关S1闭合，下列说法正确的是()第16题图A. 闭合S2、S3后，电流表、的示数之和大于干路电流B. 闭合S2、S3后再断开S2、电压表示数不变C. 闭合S2、S3后再断开S1，电流表示数变大D. 开关S2、S3均断开，电路所消耗的总功率最小类型4多开关开闭和滑动变阻器滑片移动引起的动态电路分析17. (多选)如图所示，电源电压保持不变，当闭合开关S后，下列说法中正确的是()第17题图A. 滑片P向右移动时，电压表示数变大、电流表示数变小B. 再闭合S1，滑片P向右移动时，电流表与示数的差值变小C. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的比值不变D. 再闭合S1，滑片P向右移动时，电压表示数与电流表示数的乘积变小18. (多选)如图所示，电源电压不变，下列说法正确的是()第18题图A. 只闭合S1, 将滑片P向左移动，电流表示数变小，电压表示数变大B. 只闭合S1, 将滑片P向左移动，电压表示数的变化量与电流表示数的变化量之比变小C. 闭合S1、S2，断开S3，将滑片P向左移动，R1消耗的功率增大D. 开关都闭合，将滑片P向左移动，电压表示数为0，灯泡L消耗的功率不变19. (2021大连中山区三模)在如图所示电路中，电源电压不变．当开关S2由闭合到断开时，电流表的示数将________；向右移动滑动变阻器的滑片P，电压表与电流表示数的比值将________(均选填“变大”“不变”或“变小”)．第19题图参考答案1.C2.B3.C4.B5.D6.C7.A8.C9.BCD10.不变不变变小11.变小变小变大12. D13. AC14. D15. D16. AD 17. BCD18. CD 19.不变变大。

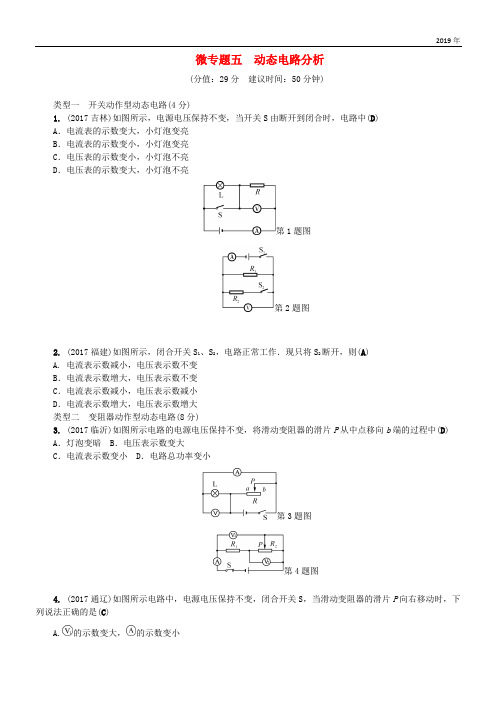

微专题五动态电路分析(分值：29分建议时间：50分钟)类型一开关动作型动态电路(4分)1. (2017吉林)如图所示，电源电压保持不变，当开关S由断开到闭合时，电路中(D)A．电流表的示数变大，小灯泡变亮B．电流表的示数变小，小灯泡变亮C．电压表的示数变小，小灯泡不亮D．电压表的示数变大，小灯泡不亮第1题图第2题图2. (2017福建)如图所示，闭合开关S1、S2，电路正常工作．现只将S2断开，则(A)A. 电流表示数减小，电压表示数不变B．电流表示数增大，电压表示数不变C．电流表示数减小，电压表示数减小D．电流表示数增大，电压表示数增大类型二变阻器动作型动态电路(8分)3. (2017临沂)如图所示电路的电源电压保持不变，将滑动变阻器的滑片P从中点移向b端的过程中(D)A．灯泡变暗 B．电压表示数变大C．电流表示数变小 D．电路总功率变小第3题图第4题图4. (2017通辽)如图所示电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向右移动时，下列说法正确的是(C)A.的示数变大，的示数变小B.的示数变大，的示数变小C.与的示数差和的示数的比值一定不变D.与的示数差和的示数的比值一定大于15.(2017安徽)如图所示，滑动变阻器的滑片P处于中间的位置，闭合开关S，两个灯泡均能发光(假设灯丝电阻不变)，此时，将滑动变阻器的滑片P向右移动，则(B)A．L1和L2都变亮 B．L1变暗，L2变亮C．L1变亮，L2变暗 D．L1和L2都变暗第5题图第6题图6.(2017东营)如图所示，电源电压保持不变，闭合开关S0滑动变阻器R的滑片向右移动的过程中，下列说法正确的是(C)A．闭合开关S，若甲、乙均为电压表，则两表示数均变小B．断开开关S，若甲、乙均为电流表，则两表示数均变大C．闭合开关S，若甲、乙均为电压表，则甲示数不变，乙示数变大D．断开开关S，若甲、乙均为电流表，则乙示数不变，甲示数变大(导学号59824169)类型三敏感电阻型动态电路(8分)7.(2017玉林崇左)如图所示是一种自动测定油箱内油量的装置，滑动变阻器R的金属滑片跟滑杆(杠杆)相连，从电流表示数大小就可知道油箱内油量的多少．观察分析图示可知，下列说法错误的是(D) A．电流表可以改装成油量表B．R0在电路中起到保护电路的作用C．油量增加，R的阻值减小，电流表示数变大D．油量减少，R的阻值减小，电流表示数变小(导学号59824170)第7题图第8题图8. (2017镇江)图是一种输液时所用报警电路：电源电压恒定，R为定值电阻，闭合开关S，贴在针口处的传感器M接触到从针口处漏出的药液后，其电阻R M发生变化，导致的示数增大而触发警报器(图中未画出)报警，则M接触药液后(B)A．M的电阻R M变大B．电路消耗的总功率变大C.与的示数乘积不变D.与的示数之比变大9. (2017大庆)某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是(D)A．电压表和电流表示数均变大B．电压表和电流表示数之比不变C．电压表和电流表的乘积不变D．电压表变化量和电流表变化量之比不变10. (2017陕西)如图甲所示，电源电压恒为6 V，R为热敏电阻，其阻值随温度变化如图乙所示，R0是阻值为10 Ω的定值电阻，闭合开关S，通过分析，下列说法错误的是(D)第10题图第11题图A．图甲中的R0有保护电路的作用B．温度升高时，电压表的示数会变小C．温度为40 ℃时，电流表的示数为0.2 AD．温度降低时，电压表与电流表示数的比值变小(导学号59824171)类型四动态电路相关计算(9分)11.(2017西宁)如图甲所示，粗细均匀的电阻丝AB通过滑片连入电路(电阻丝的阻值不随温度变化)，小灯泡的额定电压为6 V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I­U图像关系如图乙所示．则下列计算结果正确的是(D)A．电源电压为9 VB．小灯泡的额定功率为3 WC．电阻丝AB的最大阻值为6 ΩD．滑片P在A、B两端时小灯泡的电功率之比为1∶8(导学号59824172)12.(2017聊城)(多选)如甲图所示的电路中，电源电压为16 V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图像信息可知，下列判断正确的是(ABD)A．R0的阻值是10 ΩB．电路的最大总功率是25.6 WC．R0的最小功率是3.2 WD．滑动变阻器的最大阻值是70 Ω(导学号59824173)13.(2017枣庄)如图所示，电源电压恒为5 V，电压表量程为“0～3 V”，电流表量程为“0～0.6 A”，滑动变阻器规格为“20 Ω 1 A”，小灯泡标有“3 V 1.8 W”字样．闭合开关，在电路安全的情况下，(不考虑灯丝电阻的变化)则下列说法正确的是(C)A．滑动变阻器的阻值允许调节的范围是0～20 ΩB．电流表示数的变化范围是0.1 A～0.6 AC．电压表示数的变化范围是1 V～3 VD．小灯泡的最小功率是1 W14. (2017重庆B卷)图甲为一个超声波加湿器，图乙为其内部湿度监测装置的简化电路图．已知电源电压为12 V，定值电阻R0的阻值为30 Ω，电流表的量程为0～200 mA，电压表的量程为0～9 V．湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示，其阻值最大为120 Ω(图中未画出)．则在电路安全工作的前提下，计算可得出(C)A．R的电流最小值为80 mA B．R的电功率最大值为0.9 W C．R0的电功率最小值为0.3 W D．装置能监测湿度最大值为90% (导学号59824174)。

小专题：动态电路类型1、开关型1．（2018·恩施）如图，闭合S2，两电表均有示数，只闭合S1和S3，则（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．两表示数均变小D．两表示数均变大2．（2018·福建）如图，闭合开关S1、S2，电流表和电压表均有示数，若断开S2，则（）A．电流表示数变小，电压表示数变小B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变大，电压表示数变大3．如图，先闭合S1，灯L正常发光，电流表有示数，再进行下列操作后，判断正确的是（）A．同时闭合S1、S2，电流表示数变大，灯变亮B．同时闭合S1、S3，电流表示数变大，灯的亮度不变C．同时闭合S1、S3，电压表的示数不变D．断开S1，只闭合S2，电流表、电压表示数都变大4．（2017·长春）如图，滑片在滑动变阻器的中点。

当开关S1闭合，S2断开时，电压表和电流表的示数分别为U1、I1；当开关S1、S2都闭合时，电压表和电流表的示数分别为U2、I2，则（）A．U1＞U2B．U1＝U2C．I1＜I2D．I1＞I25．（2018·赤峰）如图，先闭合开关S1，电流表、电压表的示数分别为I1、U1，再闭合开关S2、S3，电流表的示数分别为I2、U2，则（）A．I1＞I2U1＞U2B．I1＜I2U1＞U2C．I1＜I2U1＜U2D．I1＞I2U1＜U2类型2、滑动变阻器型6．（2018·孝感）如图电路，闭合开关S后，滑片P向左滑动时，则（）A．电压表V1的示数变大B．电压表V1与V2的示数之和变小C．电流表A的示数变小D．若电压表V1突然短路，则小灯泡变亮7．（2018·咸宁）如图，下列说法正确的是（）A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大C．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的乘积变大8．（2018·达州）如图，闭合开关S后，当滑动变阻器的滑片向右滑动时（）A．电压表V1示数与电流表A示数的比值变大B．电压表V2示数与电流表A示数的比值不变C．电压表V1示数的变化量大于电压表V2示数的变化量D．电压表V1示数的变化量小于电压表V2示数的变化量9．（2018·广安）如图，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A．灯泡L变暗B．电压表示数变小C．电流表A1示数变大D．电路消耗的总功率变小10．（2018·东营）如图，闭合开关后，当滑动变阻器滑片向右移动时，下列判断正确的是（）A．电压表示数与电流表A1示数的乘积变大B．电压表示数与电流表A2示数的乘积变大C．电压表示数与电流表A1示数的比值不变，电流表A2示数变小D．电压表示数与电流表A1示数的比值变大，电流表A2示数变大类型3、应用型11．（2018·聊城）如图，R为光敏电阻，其阻值随光照强度的增大而减小，闭合开关后，逐渐增大光敏电阻上的光照强度，电表示数变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变小C．电压表和电流表示数的比值将变小D．电流表和电压表示数均变大12．（多选）（2018·河南）如图，R1为热敏电阻，其阻值随温度的升高而减小。

学员姓名：年级：初三辅导科目：物理授课日期授课时段授课主题欧姆定律之动态电路计算一、单选题1．如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数I-U的关系如图乙所示，则下列选项正确的是（）①R1的阻值为10Ω ①变阻器R2的最大阻值为20Ω①电源电压为3V ①电流表示数为0.2A时，R2的阻值为5ΩA．只有①①正确B．只有①①①正确C．只有①①①正确D．都正确2．某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R1＝7Ω，滑动变阻器R2的最大阻值为20Ω。

他所选用的电压表量程为0~3V，电流表量程为0~0.6A。

为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（）A．0~3ΩB．0~7ΩC．3Ω~7ΩD．7Ω~10Ω3．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法正确的是（）A．电源电压是12V B．定值电阻R的阻值是6ΩC．滑动变阻器的阻值范围是0～18ΩD．若定值电阻R断路时，电流表示数为0，电压表示数为0V4．如图所示的电路中，电源电压恒定不变，R 1、R 2、R 3是定值电阻，其中R 1＝10Ω，R 2＝6Ω。

闭合开关S 1，单刀双掷开关S 2接a 时电流表的示数为0.6 A ；闭合开关S 1，单刀双掷开关S 2接b 时电流表的示数可能为（ ）A ．0.3 AB ．0.6 AC ．0.9 AD ．1.2 A5．如图所示，电源电压为5V ，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“20Ω 1A”，定值电阻R 1标有“6Ω 0.5A”，在保护电表及其它元件情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）A ．R 1两端电压变化范围是0～1VB ．电压表示数变化范围是1～3VC ．电流表示数变化范围是0.33～0.6AD ．滑动变阻器连入电路的阻值变化范围是4～9Ω6．如图所示，电源电压不变，电流表1A 量程为0~0.6A ，小灯泡1L 的规格为“2.5V 0.25A”，小灯泡的电阻不随温度发生变化，小灯泡两端的电压低于1.2V 不能发光，高于2.5V 就会被烧坏。

初三中考复习动态电路计算专题练习题类型一电学图象类计算1．如图甲所示电路，电源电压不变。

闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是______V，定值电阻R的阻值是____Ω，滑动变阻器的最大阻值为____Ω。

2．如图所示电路，R2为定值电阻，电源电压不变，闭合开关S，将滑片P从b端移动到a 端的过程中，电流表和电压表示数变化关系如图乙所示，则电源电压为____V，滑动变阻器R1的最大阻值为____Ω，电阻R2的阻值为____Ω。

3．如图甲所示的电路中，小灯泡两端电压与通过的电流关系如图乙所示，闭合开关，小灯泡发光，变阻器滑片从如图所示位置往右滑一段距离的过程中，小灯泡的电阻将________(填“变大”“变小”或“不变”)，该过程中变阻器连入电路阻值的变化量大小为ΔR1，小灯泡阻值的变化量大小为ΔR2，则这两个量的大小关系是ΔR1_________(填“大于”“小于”或“等于”)ΔR2。

4．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器。

闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为_______Ω，电源电压为_______V。

5．)如图所示，甲为电路的连接情况，R1＝20 Ω，R2为滑动变阻器，乙为R3的IU图象，电源电压保持不变。

当S1闭合，S2断开时，若滑片P在a端，则电流表示数为0.6 A；若滑片P在b端，则电压表示数为8 V。

求：(1)电源电压。

(2)滑动变阻器R2的最大阻值。

(3)当S1、S2均闭合，且滑片P在a端时，求电流表的示数。

类型二电路元件安全类计算6．图甲是小伟探究“导体中电流与电阻的关系”的实验电路图。

图乙是他根据实验数据描绘出的IR关系图象。

由图象可知：当电压一定时，电流与电阻成________(选填“正比”或“反比”)；他每次控制电阻两端的电压为_______V不变。
