关于彩钢板活动房轻钢桁架结构几种情况计算分析解析

关于彩钢板活动房轻钢桁架结构几种情况计算分析彩钢板活动房是一种常见的临时建筑，常用于工地临时办公室、仓库、展览馆等场所。

其中，轻钢桁架结构是彩钢板活动房的主要承重结构，承担着楼体的重量和荷载传递。

在进行轻钢桁架结构的计算分析时，需要考虑以下几种情况：1.自重荷载：彩钢板活动房的自重是指楼体本身的重量，包括彩钢板、钢柱、屋架等构件的重量。

在计算中需要考虑到这些构件的材料密度和尺寸，准确计算出自重荷载。

2.风荷载：彩钢板活动房在室外环境中容易受到风力的作用，因此需要考虑风荷载对结构的影响。

根据地区的风速等级和设计标准，可以确定风荷载的大小。

在计算中需要考虑风的方向和作用点的位置，合理选择结构的风压系数。

3.雪荷载：对于寒冷地区的彩钢板活动房，需要考虑雪荷载的影响。

根据地区的气候条件和设计标准，可以确定雪荷载的大小。

在计算中需要考虑雪的重量和分布情况，准确计算出雪荷载。

4.活载荷载：活载是指人员和设备等非永久性荷载。

根据彩钢板活动房的具体用途和设计要求，可以确定活载的大小。

在计算中需要考虑人员密度、设备类型和分布情况等因素，准确计算活载荷载。

5.温度荷载：彩钢板活动房在不同的温度条件下，材料会发生热胀冷缩的变形。

在计算分析中，需要考虑温度荷载对结构的影响。

根据彩钢板和钢结构的热胀系数，计算出温度荷载的大小。

在计算分析时，可以采用有限元分析、静力学计算等方法来求解结构的受力和变形情况。

通过准确计算和分析不同情况下的结构承载性能，可以保证彩钢板活动房的安全可靠性。

总结起来，彩钢板活动房轻钢桁架结构的计算分析需要考虑自重荷载、风荷载、雪荷载、活载荷载和温度荷载等因素。

合理选择计算方法和准确计算这些荷载的大小，可以保证彩钢板活动房的结构安全和可靠性。

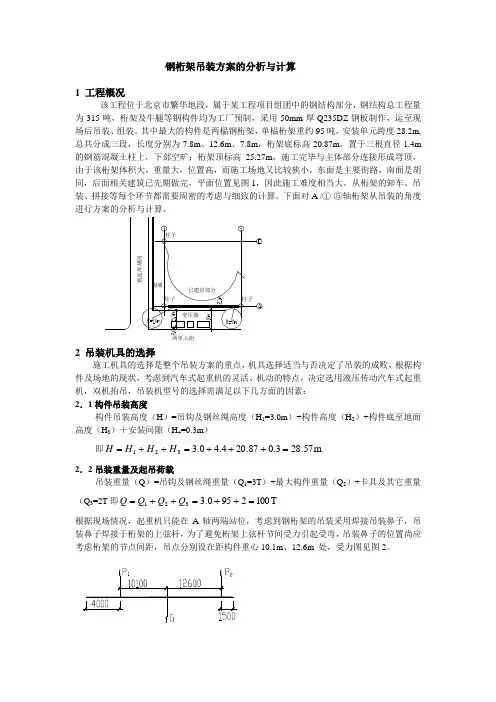

钢桁架吊装方案的分析与计算1 工程概况该工程位于北京市繁华地段，属于某工程项目组团中的钢结构部分，钢结构总工程量为315吨，桁架及牛腿等钢构件均为工厂预制，采用50mm 厚Q235DZ 钢板制作，运至现场后吊装、组装。

其中最大的构件是两榀钢桁架，单榀桁架重约95吨，安装单元跨度28.2m,总共分成三段，长度分别为7.8m 、12.6m 、7.8m ，桁架底标高20.87m ，置于三根直径1.4m件及场地的现状，考虑到汽车式起重机的灵活、机动的特点，决定选用液压传动汽车式起重机，双机抬吊，吊装机型号的选择需满足以下几方面的因素： 2．1构件吊装高度构件吊装高度（H ）=吊钩及钢丝绳高度（H 1=3.0m ）+构件高度（H 2）+构件底至地面高度（H 3）＋安装间隙（H 4=0.3m ）即m 57.283.087.204.40.3321=+++=++=H H H H2．2吊装重量及起吊荷载吊装重量（Q ）=吊钩及钢丝绳重量（Q 1=3T ）+最大构件重量（Q 2）+卡具及其它重量吊装鼻子的位置尚应处，受力图见图2。

T G 100=根据平衡，计算起吊荷载：6.12)(1.1011⨯-=⨯P G P T 5.551=∴P T 5.442=∴P2．3起吊回转半径根据构件重量、吊装高度及现场状况，对A 轴桁架的吊装采用两台QY16、QY34型汽车式起重机，双台整吊。

其中在⑤轴处选用QY164型汽车式起重机，在①轴处选用QY164型汽车式起重机。

为保证吊装安全，对每台吊车按性能参数乘以0.85的折减系数，⑤轴处QY16型起重机，根据起重机性能参数：回转半径7m,吊车出杆30.4m ,吊装重量56T ×0.85>44.5T,①轴处QY34型起重机，根据起重机性能参数：回转半径14m,吊车出杆34m ,吊装重量70T ×0.85>55.5T ，QY16、QY34型汽车式起重机部分性能参数见表1、2。

彩钢板活动房计算书一、设计要求1.建筑地点：城市郊区2.建筑用途：临时活动场所3.设计寿命：10年4.建筑面积：500平方米5.结构形式：彩钢板活动房6.地震烈度：5度7.风压：0.6kN/m²8.外墙保温要求：≥0.65W/（m²·K）二、立面结构设计三、结构设计1. 主体结构：彩钢板活动房的主体结构为冷弯薄壁钢结构。

选用Q345B型冷弯型钢，主梁横截面为C100×50×20×2.5mm,立柱横截面为C80×35×15×1.8mm。

采用螺栓连接钢柱与钢梁之间的连接。

2.地基设计：采用非承载结构，无须进行地基设计。

四、抗风设计计算1.建筑风荷载计算建筑物基本风压Px=0.6×0.42=0.252kN/m²2.组合法计算根据抗风设计规范要求，取基本组合系数为求和，基本风荷载基本组合值取于1.05设计风荷载Pz=1.05×0.252=0.265kN/m²3.外墙设计取风荷载系数γ=0.6设计水平风荷载F=822.6×0.6=493.56kN根据选择点的不同要求，选定角式系数，取角式系数K=0.65设计弯矩M=K×F×H=0.65×493.56×3=976.02kN.m计算每根立柱弯曲强度内力选择立柱截面为C80×35×15×1.8mm，可满足弯曲强度要求。

五、地震设计计算1.地震烈度所选地区地震烈度为5度。

2.设计活动房质量按活动房总面积500m²，层数为一层，层高3m，地板假设为15cm厚砼，可计算活动房质量为：500×3×25 = 37.5kN。

3.结构布置和设计为了使活动房更加安全，主体结构应选用抗震性能较好的轻钢结构。

建议采用扭转型空腔板作为墙体结构，以提高承载和抗震性能。

桁架结构的受力分析与计算桁架结构是一种由各种杆件连接而成的稳定结构，被广泛应用于建筑、桥梁、航天器等领域。

在设计和建造桁架结构时，受力分析和计算是至关重要的步骤。

本文将介绍桁架结构的受力分析方法，并给出相应的计算步骤。

一、桁架结构的受力分析桁架结构由杆件和节点组成，杆件通常是直线段或曲线段，节点是连接杆件的固定点。

在受力分析中，需要确定每个节点和杆件的受力情况。

1. 节点的受力分析节点是桁架结构中的重要连接点，它承受着来自相邻杆件的受力。

对于单个节点，可以利用力平衡原理来进行受力分析。

首先，在水平方向上，所有受力要素的水平分力之和应等于零；其次，在竖直方向上，所有受力要素的竖直分力之和也应等于零。

通过解这两个方程，可以求得节点的受力。

2. 杆件的受力分析杆件是桁架结构中起支撑作用的构件，它们承受着来自外力和节点的受力。

在受力分析中，需要确定每个杆件的受力大小和方向。

根据静力平衡原理，杆件上的受力要满足力的平衡条件，即合力为零。

可以利用力的合成和分解的原理来进行受力分析，将受力分解为水平方向和竖直方向的分力。

通过解这些方程，可以求得杆件的受力。

二、桁架结构的受力计算在桁架结构的受力计算中，需要根据受力分析的结果来进行具体的计算。

主要涉及到以下几个方面。

1. 材料的选择和强度计算桁架结构中的杆件通常采用钢材、铝材等材料制作。

在进行强度计算时，需要考虑材料的强度和安全系数。

根据结构所受力的种类（拉力、压力或剪力），选择适当的强度计算公式和安全系数。

2. 荷载的计算桁架结构在使用过程中会承受各种形式的荷载，如静荷载、动荷载、地震荷载等。

荷载的计算是桁架结构设计的重要一环。

需要根据设计要求和建筑规范，合理计算各种荷载的大小和作用方向，以确定结构的强度和稳定性。

3. 结构的稳定性计算桁架结构在承受荷载作用时，需要保持结构的稳定性，避免产生倾覆和失稳等安全隐患。

在进行结构的稳定性计算时，需要考虑结构的整体平衡和节段局部稳定性问题。

桁架结构内力计算方法
在计算桁架结构内力时，可以采用以下步骤：
1.给定载荷：首先确定桁架结构所受到的外部载荷，包括竖向荷载、
水平荷载和斜向荷载等。

这些载荷可以通过静力学分析或者实际测量得到。

2.确定支座反力：根据结构平衡条件，计算出桁架结构支座的反力。

支座反力是由桁架结构与支座之间的约束关系决定的。

3.确定节点平衡条件：桁架结构中的每个节点都应满足平衡条件，即
节点受力平衡。

根据节点的受力平衡条件，可以得到每个节点处的力平衡
方程。

4.建立杆件的受力方程：根据构件材料的力学性质和几何形状，建立
每根杆件的受力方程。

通常使用杆件受力平衡和伸缩力平衡方程。

5.解方程求解内力：将节点平衡条件和杆件受力方程组合起来，得到
一个线性方程组。

通过求解这个方程组，可以求解出各个构件的内力大小
和方向。

在具体计算过程中，可以采用不同的计算方法来求解桁架结构的内力。

以下是几种常用的计算方法：
1.切线法：切线法是一种基于几何形状的方法，通过假设桁架结构各
个构件处于弧形变形状态，利用切线关系计算出内力。

该方法适用于相对
简单的桁架结构。

2.牛顿-拉夫逊法：牛顿-拉夫逊法是一种基于力的平衡条件的方法，
通过迭代计算桁架结构内力。

该方法适用于复杂的桁架结构。

3.力法：力法是一种基于力平衡方程和几何条件的方法，通过逐个构件计算内力。

该方法适用于任意形状的桁架结构。

以上是桁架结构内力计算的基本方法和一些常用的计算方法。

在实际应用中，还可以根据具体情况选择适合的方法进行计算。

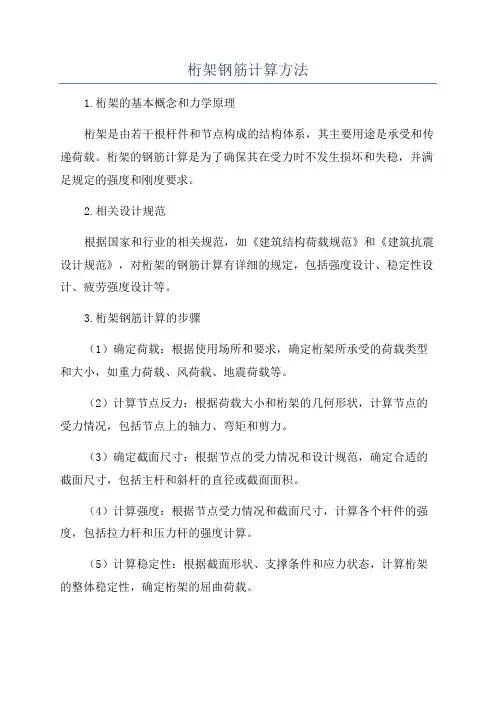

桁架钢筋计算方法1.桁架的基本概念和力学原理桁架是由若干根杆件和节点构成的结构体系，其主要用途是承受和传递荷载。

桁架的钢筋计算是为了确保其在受力时不发生损坏和失稳，并满足规定的强度和刚度要求。

2.相关设计规范根据国家和行业的相关规范，如《建筑结构荷载规范》和《建筑抗震设计规范》，对桁架的钢筋计算有详细的规定，包括强度设计、稳定性设计、疲劳强度设计等。

3.桁架钢筋计算的步骤（1）确定荷载：根据使用场所和要求，确定桁架所承受的荷载类型和大小，如重力荷载、风荷载、地震荷载等。

（2）计算节点反力：根据荷载大小和桁架的几何形状，计算节点的受力情况，包括节点上的轴力、弯矩和剪力。

（3）确定截面尺寸：根据节点的受力情况和设计规范，确定合适的截面尺寸，包括主杆和斜杆的直径或截面面积。

（4）计算强度：根据节点受力情况和截面尺寸，计算各个杆件的强度，包括拉力杆和压力杆的强度计算。

（5）计算稳定性：根据截面形状、支撑条件和应力状态，计算桁架的整体稳定性，确定桁架的屈曲荷载。

（6）检查疲劳强度：对于长期受到往复荷载的桁架，需要检查其疲劳强度，防止发生疲劳破坏。

4.桁架钢筋计算中的注意事项（1）考虑加工和施工的限制：在确定截面尺寸和钢筋布置时，需要兼顾材料加工和构件的施工便利性。

（2）设计安全系数：根据规范要求，确定相应的安全系数，确保计算结果的安全性和经济性。

（3）材料选用：根据设计要求和现场条件，选择合适的钢材型号和规格，确保其满足强度和刚度要求。

（4）施工监理：在施工过程中，需要进行施工监理，确保实际施工质量和设计要求相符。

总结：桁架钢筋计算是建筑结构设计中的重要环节，需要根据相关的设计规范和强度要求，结合桁架的受力情况和几何形状，进行荷载计算、强度计算、稳定性计算和疲劳强度计算。

在计算过程中，需要兼顾安全性、经济性和施工便利性的考虑，并进行施工监理，确保桁架的安全和可靠性。

25Building Structure专业软件讲座We learn we go3D3S10.0钢管桁架结构计算和分析上海同磊土木工程技术公司3D3S 技术部3D3S V10.0版钢管桁架结构在后处理以及相贯加工方面增加了一些功能，增加了后处理菜单中定义、查询、取消杆件顺序号等命令以及相贯加工菜单，其中包括相贯加工控制参数、杆件下料、生成法因相贯加工数据、生成国际标准ISO 相贯加工数据等命令。

更好地满足了客户对相贯加工参数的控制以及输出数据的有效利用。

桁架模块适用于任何形式的平面及空间桁架结构，包含滑移、沉降、弹性等多类支座形式，跨度及具体体型不限，适用于桁架与多种形式的混合结构：钢柱+桁架、 框架+桁架、张拉弦+桁架、网架+桁架等。

下面简单介绍一下3D3S 10.0钢管桁架结构的设计流程：建模—计算分析以及设计—节点验算—后处理—施工图绘制——相贯加工。

1 建模3D3S10.0钢管桁架结构模块是将建模、分析计算与后处理以及相贯加工结合在一起的有限元分析设计软件，其目标对象是从其他结构设计软件中导入并在空间建模中扩充的结构模型以及3D3S 中的自建模型（图1）。

图1 3D3S 钢管桁架结构模块界面可以由一根或二根或三根或四根辅助线直接生成桁架，或通过LINE 命令画出桁架杆件，或直接导入ACAD 桁架模型。

使用结构编辑工具编辑模型构件属性，确定模型的结构体系，分为四种：平面桁架、平面框架、空间桁架、空间框架，见图2。

如图1所示的模型，要把其结构体系定义为空间框架，然后把上部结构进行单元释放，见图3。

图2 结构体系选择 图3 定义单元释放3D3S10.0钢管桁架结构模块中节点荷载、单元荷载、面荷载、地震作用、温度荷载、支座位移等自由添加，配合预应力模块，可进行预张力索构件的添加，见图4。

图4 荷载库2计算分析和设计1）进行各个工况和组合的内力分析，得到相应的内力和位移，见图5，6。

图5 查询内力图6 查询最大位移2）配合高级版的基本模块，可以进行几何非线性的内力和位移计算，得到结构的极限承载力。

活动板房计算规则活动板房计算规则是指在搭建活动板房时所遵循的一套计算规则。

活动板房是一种常用于临时活动或工地等场合的临时建筑，通常由钢结构和彩钢板构成。

为了确保活动板房的稳固性和安全性，有必要事先进行相应的计算和设计。

1.活动板房尺寸计算规则：活动板房的尺寸一般按照具体需要进行计算，在确定尺寸时需要考虑使用人数、使用用途等因素。

活动板房的长度、宽度和高度决定了其使用面积和内部空间容量，需根据具体场地的大小和使用需求进行合理计算。

2.结构计算规则：活动板房的结构计算主要包括主体结构、墙体结构和屋顶结构的计算。

主体结构通常由钢架组成，需承受活动板房的整体重量以及外部风力等外力作用。

墙体结构需要根据活动板房的高度和长度计算出相应的厚度和支撑结构。

屋顶结构通常由彩钢板和钢构件构成，需根据屋顶的自重和外部荷载计算出相应的材料尺寸和布置。

3.材料计算规则：活动板房的材料计算主要包括钢结构、彩钢板、保温隔热材料等。

钢结构的计算需要根据所选用的钢材强度和结构形式进行，确保其承载能力和稳定性。

彩钢板的计算主要考虑其长度、宽度和厚度，以及固定方式和防水效果。

保温隔热材料的计算通常根据气候环境、使用要求等因素，选择合理的材料类型和厚度。

4.基础计算规则：活动板房的基础计算是为了确保其位移稳定性和承载能力。

基础计算主要包括地基承载力计算和基础尺寸计算。

地基承载力计算需根据地质勘察结果和活动板房的重量等因素综合考虑。

基础尺寸计算则需根据活动板房的尺寸和变形要求，结合土壤条件和建筑物荷载计算出相应的宽度和厚度。

5.使用安全规则：活动板房的使用安全规则是为了确保人员在使用过程中的安全。

使用安全规则包括防火规定、防雷规定、抗风规定等。

活动板房在使用过程中需要进行防火处理，防止火灾发生。

同时，活动板房也需要考虑防雷和抗风的能力，防止因自然灾害等原因引发安全事故。

总而言之，活动板房计算规则是为了确保其结构稳定性、材料合理性和使用安全性，需综合考虑活动板房的尺寸、结构、材料、基础和使用要求等因素，进行合理计算和设计。

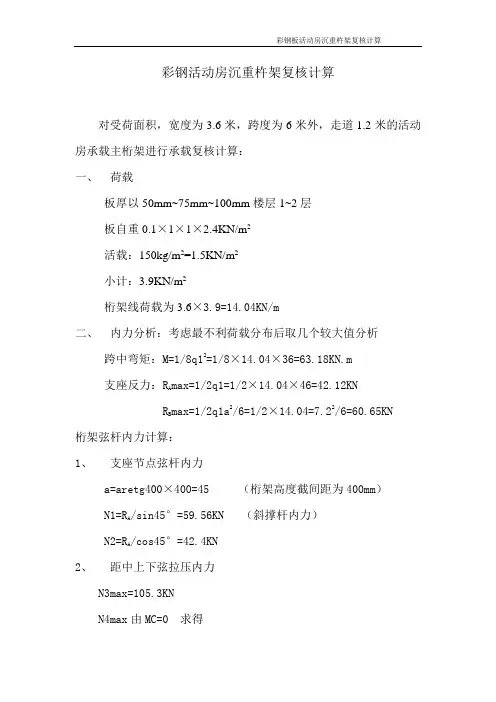

彩钢活动房沉重杵架复核计算对受荷面积，宽度为3.6米，跨度为6米外，走道1.2米的活动房承载主桁架进行承载复核计算：一、荷载板厚以50mm~75mm~100mm楼层1~2层板自重0.1×1×1×2.4KN/m2活载：150kg/m2=1.5KN/m2小计：3.9KN/m2桁架线荷载为3.6×3.9=14.04KN/m二、内力分析：考虑最不利荷载分布后取几个较大值分析跨中弯矩：M=1/8q12=1/8×14.04×36=63.18KN.m支座反力：R A max=1/2q1=1/2×14.04×46=42.12KNR B max=1/2q1a2/6=1/2×14.04=7.22/6=60.65KN桁架弦杆内力计算：1、支座节点弦杆内力a=aretg400×400=45 （桁架高度截间距为400mm）N1=R A/sin45°=59.56KN （斜撑杆内力）N2=R A/cos45°=42.4KN2、距中上下弦拉压内力N3max=105.3KNN4max由MC=0 求得N4×0.6+1/2q1×1/4-RA×1/2=0N4=(42.12×3-1/8q/12)/0.6=105.3KN压杆桁架上弦杆选用为2×∠50×5角钢；下弦杆选用2×∠40×4角钢；节间距选定为0.9米，查表得：角钢面积为1.79cm2.σH=105.3/799=135.17N/mm2< 215N/mm2压杆失稳验算，查表得X-X轴失稳承载力为113KN，Y-Y轴失稳承载力为了1233KN，均大于105.3KN，故压杆稳定满足要求但已接近极限，在施工中务必要注意节焊接和保证节间距不大于0.9米。

3、支座斜辍杆复核压杆长度：400×2=800>700mm查表得2×∠25×3角钢压杆承载能力为30.56KN，不能满足要求，所以选用材料不能小于2×∠30×3角钢，其承载能力为36KN，大于30.56KN，能满足压杆稳定要求4、为满足要求桁架高度不能少于1/10L，即400KN。

关于彩钢板活动房轻钢桁架结构几种情况计算分析祥解关于彩钢板活动房轻钢桁架结构几种情况计算分析二O一二年十二月A本文主要工作：(1)确定彩钢板活动房轻钢桁架计算荷载取值；(2)按现行彩钢板房实际构件尺寸（立柱80×80×2.5）（情况一），进行承载力验算。

(3)将立柱增大至100×100×3后（情况二），进行承载力验算。

(4)现行彩钢板房结构计算立柱不满足规范要求，维持立柱截面不变，在桁架跨中增加一根80×80×2.5的立柱后（情况三），进行承载力计算。

B本文主要结论：(1)按现行彩钢板房构件尺寸（立柱80×80×2.5）进行承载力验算（情况一），桁架梁变形、应力基本满足要求，立柱应力不满足要求。

立柱强度及稳定性不满足要求。

(2)立柱增大至100×100×3后进行承载力验算（情况二），桁架梁、柱变形、应力均基本满足要求。

构件强度及稳定性基本满足要求。

(3)维持立柱截面不变，在桁架跨中增加一根80×80×2.5的立柱后进行承载力验算（情况三），桁架梁、柱变形、应力均基本满足要求。

构件强度及稳定性基本满足要求。

C 计算结果汇总：目录1 彩钢板活动房概况 (1)2计算依据 (1)3 活动房计算相关取值 (1)4 活动房计算荷载计算 (2)4.1 楼面恒荷载 (2)4.2 楼面活荷载 (2)4.3 风荷载计算 (2)4.4 荷载组合 (2)5 情况一计算 (3)5.1 计算软件 (3)5.2 计算模型 (3)5.3 模型构件截面 (4)5.4 荷载施加 (4)5.5 荷载组合 (6)5.6 计算结果 (7)5.6.1 变形 (7)5.6.2 梁单元应力 (10)5.6.3 桁架单元应力 (13)5.6.4 强度及稳定性验算结果 (16)5.6.5 结论 (17)6 情况二计算 (17)6.1 模型构件截面 (17)6.2 计算模型构件尺寸编号 (17) 6.3 计算结果 (18)6.3.1 变形 (18)6.3.2 梁单元应力 (21)6.3.3 桁架单元应力 (24)6.3.4 强度及稳定性验算结果 (28)6.3.5 结论 (28)7 情况三计算 (28)7.1 计算模型 (28)7.2 模型构件截面 (29)7.3 计算模型构件尺寸编号 (29)7.4 计算结果 (30)7.4.1 变形 (30)7.4.2 梁单元应力 (33)7.4.3 桁架单元应力 (36)7.4.4 强度及稳定性验算结果 (39)7.4.5 结论 (40)1 彩钢板活动房概况彩钢板活动房是以轻钢桁架结构为骨架，以彩钢板为围护材料，以标准模数系列进行组合而成的临时房屋。

彩钢夹芯板彩钢板活动房结构分析什么是彩钢板？什么是彩钢板活动房，常规情况下，彩钢板活动房基本结构情况怎么样？以下是下面相关资料介绍：彩钢板彩钢夹芯板彩钢板的类别等特点：该彩钢板复合板常用保温材料有：岩棉、玻璃纤维棉、聚苯乙烯、聚氨酯等，导热系数低，从而活动房具有良好保温隔热效果。

高强度彩钢板采用高强度钢板为基材再加上最先进的设计与滚压成型。

因此彩钢板活动房具有极佳的结构特性。

彩钢板涂层是冷轧钢板、镀锌钢板，进行表面化学处理后涂敷或复合有机薄膜，再经烘烤固化而制成的产品。

也有人把这种产品称之为“预辊涂彩钢板”、“塑料彩钢板”。

彩板产品是生产厂家在连续生产线上成卷生产，故也称之为彩涂钢板卷。

彩钢板既具有钢铁材料机械强度高，易成型的性能，又兼有涂层材料良好的装饰性和耐腐蚀性。

彩钢板是当今世界推崇的新兴材料。

随着科技的进步、环境意识的增强，人民生活水平的提高，彩钢板活动房越来越显示出强大的生命力和广阔的市场前景，受到建筑、家电、机电、交通运输、室内装饰、办公器具以及其它行业的青睐。

彩钢板活动房具有轻质、高强度、保温隔热、美观耐用等优点，是建筑与装潢融为一体的高级建筑安装快捷。

彩钢板活动房施工清洁，广泛用于大跨度厂房、仓库、办公楼、别墅、楼顶加层、空气净化房、冷库、商店、售货亭和临时用房。

轻彩钢板夹芯板平方米重量低于14KG可以充分减少结构负荷，降低活动房结构造价。

安装便捷彩钢板活动房自重轻，拼接式安装及可随意切割的特点，决定其活动房安装的简便，可大大的提高效益，节省工期。

防火彩钢板夹芯板的面质材料及保温材料为非燃材料，完全能够满足活动房防火规范要求。

耐久多种研究显示，经国外40年以上广泛使用证实：经特殊涂层处理的彩钢板保质期在10-15年，以后每隔10年喷防腐涂料，活动房板材寿命可达35年以上美观压型彩钢板清晰的线条多达几十种的颜色，可配合任何风格活动房建筑物的需要，达到满意的效果。

保温隔热该彩钢板复合板常用保温材料有：岩棉、玻璃纤维棉、聚苯乙烯、聚氨酯等，导热系数低，从而活动房具有良好保温隔热效果。

第三章桁架结构第一节桁架结构的特点由简支梁发展成为桁架的过程――简支梁在均布荷载作用下，沿梁轴线弯曲，剪力的分布及截面正应力的分布（分为受压区和受拉区两个三角形）在中和轴处为零。

截面上下边缘处的正应力最大，随着跨度的增大，梁高增加。

根据正应力的分布特点，要节省材料，减轻自重，先形成工字型梁――继续挖空成空腹形式――最后，中间剩下几根截面很小的连杆时，就发展成为“桁架”。

由此可见，桁架是从梁式结构发展产生出来的。

桁架的实质是利用梁的截面几何特征的几何因素――构件截面的惯性矩I增大的同时，截面面积反而可以减小。

梁结构的梁高加大时，自重随之增加很多，桁架结构无此弊端。

Z在实际工作中，由于其自重轻，用料经济，易于构成各种外形适应不同的用途，桁架成为一种应用极广泛的形式，除经常用于屋盖结构外，（我们常说的屋架），还用于皮带运输机栈桥、塔架和桥梁等。

（如图示各种组合屋架、武汉长江大桥采用的桁架形式等）一．桁架结构计算的假定（基本特点）1．杆件与杆件之间相连接的节点均为铰接节点2．所有杆件的轴线都在同一平面内。

（这一平面称为桁架的中心平面）3．所有外力（包括荷载与支座反力）都作用在桁架的中心平面内，且集中作用在节点上实际桁架与上述假定是有差别的，尤其是节点铰接的假定。

例如：木桁架常常为榫接，它与铰接的假定是接近的。

而钢桁架有些杆件在节点处是连续的，腹杆采用的是节点板焊接或铆接，节点具有一定的刚性；混凝土节点构造往往采用刚性连接。

尽管如此，科学试验和工程实践均表明，上述不符合假定的因素对桁架影响很小，只要采取适当的构造措施，就能保证这些因素产生的应力对结构和杆件不会造成危害。

故桁架在计算中仍按“节点铰接”处理。

假定3 “集中力作用在节点上”是保证桁架各杆件仅承受轴向力的前提。

对于桁架上直接搁置屋面板或屋架下弦承受吊顶荷载时，当上下弦间有荷载作用时，则会使原来杆件的受力形式发生变化（纯压、纯拉变为压弯、拉弯构件），从而使得上、下弦截面尺寸变大，材料用料增加。

彩钢板活动房计算书一、设计说明本计算书针对彩钢板活动房的设计和计算进行详细说明。

彩钢板活动房是一种临时性建筑，其主要用于展览、会议、移动办公等短期场合。

本文将从彩钢板活动房的结构设计、材料选取、计算方法等方面展开阐述。

二、结构设计彩钢板活动房主要由彩钢板、钢结构和隔热材料组成。

为了保证其结构的稳定性和安全性，需要进行合理的结构设计。

根据活动房的使用目的和空间要求，结构设计应包括以下几个方面：1. 地基设计：根据活动房的使用地点和土壤条件，确定合适的地基类型和承载能力。

地基设计要足够稳固，以确保活动房的稳定性。

2. 彩钢板设计：选择适当的彩钢板材料，并根据活动房的尺寸和使用要求确定板材规格。

彩钢板应具有较好的防腐、防火和隔热性能。

3. 钢结构设计：根据活动房的荷载要求，设计合理的钢结构框架。

钢结构应考虑强度、刚度和稳定性等方面，以确保活动房的安全性。

4. 隔热材料设计：选择合适的隔热材料，并根据活动房的使用环境和隔热要求确定材料厚度。

隔热材料应具有良好的保温性能，以提高活动房的舒适度和节能性。

三、材料选取彩钢板活动房所使用的材料应符合相关标准和要求。

以下是常见的材料选取原则：1. 彩钢板：选择耐腐蚀、防火等级符合要求的彩钢板。

常用的彩钢板厚度为0.3mm-0.6mm，颜色可根据需求进行选择。

2. 钢结构：选材时应考虑钢材的强度和耐腐蚀性能。

一般采用优质碳素结构钢，如Q235B。

根据实际使用情况，可进行热镀锌等处理，提高钢结构的耐候性。

3. 隔热材料：选择热导率较低的隔热材料，如聚苯颗粒、岩棉、玻纤棉等。

材料的密度和厚度应根据实际需要进行选择和调整。

四、计算方法根据彩钢板活动房的设计要求和相关国家标准，进行力学计算和结构分析。

常用的计算方法包括以下几种：1. 地基承载力计算：根据土壤工程力学原理，采用合适的地基计算方法，计算地基的承载力和变形。

2. 钢结构设计计算：根据结构荷载和设计要求，进行钢结构的强度计算、刚度计算和稳定性计算。

彩钢板活动房设计和计算*******工程彩钢板活动房设计和计算一、工程概况工程名称：*************************建设单位：*************************设计单位：*************************监理单位：*************************施工单位：*************************建筑面积：*************************开工日期：*************************二、编制依据1、《混凝土结构设计规范》（GBJ10-89）2、《钢结构设计规范》（GBJ17）3、《金属面聚苯乙烯夹心板》（JC689-1998）4、《建筑结构荷载规范》（GBJ9-87）5、《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-9）6、《建筑地基基础工程质量验收规范》（GB50202-2002）7、宁波市有关规定及厂家提供的基础等技术资料。

三、基础要求1、基础埋置深度不少于80cm，要求基底平整夯实，基底承载力≥15kPa。

2、采用钢筋砼基础，地梁为250*450，配筋为主筋上下2Ф12，箍筋为Ф6@200，地梁基底素土夯实铺塘渣50cm。

3、房屋四周设明沟，有组织集中排水。

4、钢筋、水泥、混凝土均有试验报告单。

四、彩钢板活动房荷载及基础设计组成计算根据厂家提供的彩钢板活动房设计资料，彩钢板工程设计荷载如下：屋面活荷载：0.35KN/㎡屋面板：0.010 KN/㎡屋面单层板活荷载：0.30 KN/㎡屋面檀条：0.80 KN/㎡地震设防烈度为：6度抗风力：8级屋面雪荷载：120㎏/㎡屋面风荷载：80㎏/㎡楼面自重：80㎏/㎡楼面负载：230㎏/㎡风荷载（宁波地区）：0.40 KN/㎡五、二层彩钢板活动房基础设计验算：取一个房间：3600*6000mm为计算单位，另加1200mm走道进行计算。

彩钢板活动房计算书结构计算书（彩钢夹芯板组合房）一、本工程为临时民用住房或办公用房。

采用彩钢夹芯板，轻钢结构件和薄型RC砼板混合结构组成。

基础为配筋砼独立柱基，钢柱为薄壁矩型方管和角钢组合桁架梁承受楼面荷载，楼承板采用30*450*900钢筋混凝土预制板C25。

屋面100厚彩钢夹芯板，外墙板和隔墙板分别为75厚、50厚彩钢夹芯板，构件间用抽心铆钉和自钻自钉固定，间距3600mm。

1、其设计为荷载值：（1）屋面：静荷载：0.15KN/㎡（2）屋面：活荷载：0.2KN/㎡（3）雪荷载：0.2KN/㎡（4）基本风压：0.55KN/㎡地面粗糙度类别B类（5）楼面静荷载：0.75KN/㎡楼面活荷载： 2.0KN/㎡2、结构用钢，钢材强度设计值。

（1）抗压，抗拉和抗弯值：215 N/mm2（2）抗剪：125 N/ mm2（3）刨平顶紧后承压：325 N/ mm23、焊缝连接强度设计值（焊接焊条均为E43型）（1）对接焊缝抗压：215 N/ mm2（2）对接焊缝抗拉：215 N/ mm2（3）对接焊缝抗剪：125 N/ mm2（4）角焊缝抗压，抗拉，抗剪：160 N/ mm24、普通螺栓（C级）连接强度设计值。

（1）抗拉，抗弯：170 N/ mm2（2）抗剪：130 N/ mm25、强度设计值折减系数。

（1）单面连接单角钢：0.85（2）等边角钢：1.0（3）长边相连的不等边角钢：0.25（4）薄壁型钢：0.7二、屋面板核校。

（1）活动房屋面板均为100厚夹芯板，自重0.15KN/㎡（2）100厚夹芯板的值：I=194cm4。

I=4.9cm，w=38.8cm3，A=7.8cm2（3）无檩条的屋面板设计值：屋面为0.5KN/ m2（4）核校其弯距值：活荷载×1.4+静荷载×1.2由（3）得出屋面板的线性荷载值为0.6KN/m→总值0.5KN/ m2×1.2m×1.4+0.15KN/㎡×1.2m×1.2≈1.05KN/mμ=ql/8=1.05KN/m×（6.0m）/8=4.73KN/m∴α=μ/w=4.73KN/m/38.8c m3=12.2KN/c m2∵（α）=21.5KN/c m2＞α∵屋面板的弯距值符合设计值。

一层标准板房
结
构
计
算
书
文安县鑫宸钢结构工程有限公司
标准板房受力分析
研发部
一、荷 载：
（一）楼面恒载：0.32/kN m ，活载：1.52/kN m ，屋面恒载：0.32/kN m ，活载：0.32/kN m ，基本风压值：0w =0.452/kN m 不考虑雪荷载，取以下三种荷载组合：
式中：L γ——为屋面楼面活荷载分项系数，取1.4；
W γ——为风荷载分项系数，取1.4；
GK S ——为屋面楼面永久荷载效应标准值； WK Q ——为风荷载效应标准值；
LK S ——为活荷载效应标准值；
（1）()1.350.7GK L LK W WK S S S Q γγ=++ （2） 1.20.7GK L LK W WK S S S Q γγ=++ （3） 1.20.7GK W WK L LK S S Q S γγ=++
二、模 型：
计算模型中，只考虑主骨架作为受力结构，屋面桁架和柱以及桁架平面内腹杆为铰接，柱与地梁为刚接。

为偏安全考虑，忽略围护结构的作用，取其中一榀钢架进行计算。

建立3K×3P 的计算模型如下图所示：
三、位移计算：（mm）
) 四、应力计算 (2
N mm。
