安全文明施工标准化图集图片脚手架与模板工程

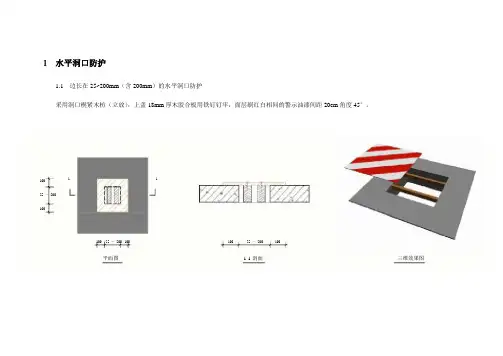

1 水平洞口防护1.1 边长在25~200mm（含200mm）的水平洞口防护采用洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。

25 ～200 1 1100100100 10025 ～200 25 ～200100 100平面图1-1剖面三维效果图1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。

1.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。

洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm 。

100 500 ～ 1500100300 300 100100 400 400 400 400 100 100500～1500 300 300 100 1001 1500～1500 100 100 300 300 木枋侧面与地面之间的缝隙封严 平面图 1-1剖面 三维效果图 200500 500 1001.4 边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

2 楼梯口、楼梯临边防护楼梯口和楼梯临边，应在1.2m、0.6m高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网。

建筑工程安全文明施工标准化图（一）工地大门及围墙1、工地大门：采用砖砌体做门柱，截面尺寸为1.0×1.0m，大门净宽6.0m，高6.5m，门楣高1.5m，净高5.0m，门柱从地面起2.0m为蓝色，门楣为蓝色，其余部位为白色。

门楣从左至右标上标上企业标志，用宋体字标上企业名称。

字体高度1.1m，上下左右居中。

在右大门上开一个900mm（宽）×1800mm（高）的小门，以方便施工人员进出。

大门中部布置1.0m高铁，刷涂成蓝色。

大门右侧围墙均匀布置“五牌一图”，左侧围墙布置企业简介，大小为900mm（宽）×1400mm（高），牌间间距200mm。

工地大门2、围挡：围墙采用砖砌体（18墙），高度2.0m，每间隔6.0m设置一道370×370mm砖柱。

墙体颜色为白色，上端0.2m、下端0.3m为蓝色，墙体中部用蓝色隶书字体标上企业名称。

大门正立面图（二）安全通道1、在进入建筑物入口处，或建筑物物体坠落半径范围内的人行通道处均需设置安全通道。

2、安全通道防护采用Ф48钢管搭设，长度为3000～6000mm（根据建筑物高度确定危险半径），宽度4000mm，高度为3800mm。

3、通道采用双层防护，两层之间间距无为800mm，顶层满铺脚手板，下层铺设50×100@350木坊，上订18mm厚木胶合板。

4、安全通道防护棚顶层设置防护栏杆，高度1200mm，两道水平杆，栏杆间距为400mm红白相间警示油漆，并满挂密目网。

5、安全通道防护棚两侧应设置斜撑，并满挂密目网，所有水平杆控制伸出立杆外侧100mm。

6、安全通道防护棚进口两侧应搭设钢管立柱（900×900），在通道防护棚进口处张挂安全警示标志牌和安全宣传标语。

安全通道效果图1-1剖面图 2-2剖面图3-3剖面图（三）临边、洞口防护1、水平洞口（1）边长在25～200mm（含200mm）的洞口防护洞口楔紧两根木方，洞口上盖18mm厚木胶合板，并用铁钉定牢，面刷红白相间的警示油漆，间距20cm，角度45°。

施工现场安全文明施工标准化图集第一部分安全防护一、安全帽、安全带、安全网1、安全帽（1）必须购买有产品检验合格证的安全帽，购入的产品经抽查测试合格后，方准使用。

（2）进入施工现场必须正确佩戴安全帽，并系好帽带。

损坏及无帽带的安全帽严禁使用。

（3）在施工现场，在作业人员进出的主要通道口处设置安全警示镜。

（4）安全帽的形象按中建总公司CI规范执行。

2、安全带安全带应高挂低用，不得擅自接长使用，不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用。

安全带的种类安全带的使用3、安全网现场采购的安全网应能提供特种劳动防护用品安全标志、产品合格证、生产许可证、销售单位相关资料等凭证材料。

现场抽样合格后方可使用。

二、洞口防护1、水平洞口（1）边长在500mm（含500mm)以下的水平洞口防护采用旧木板、模板封闭，板下木枋顶紧洞口边，面层刷黑黄相间的警示油漆间距20cm角度45°。

（2）边长在500～1500mm（含1500mm)的水平洞口防护采用洞口上部铺木枋（立放）@400mm，上盖18mm厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm厚木胶合板封严，面层刷黑黄相间的警示油漆间距20cm角度45°。

洞口周边设置交圈的φ48钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm黑黄相间油漆，并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm。

（3）边长在1500mm以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm，防护栏杆下部设置200mm高18mm厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，刷间距为400mm黑黄相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

2、电梯井门洞及水平防护1、电梯井门洞安装高度不低于1500mm的立式钢筋防护门，钢筋直径为φ14～φ16，竖向钢筋间距不大于150mm；2、底部安装200mm高、1mm厚钢板,刷黑黄相间警示油漆间距400mm；3、钢筋防护门的四个角焊接5mm厚150×150mm钢板,φ8膨胀螺栓与电梯井墙体固定；4、电梯井洞口防护门均刷中建蓝油漆，并挂设安全警告标语；如防护门设置为可开式，必须上锁并设置专人管理；5、封闭式电梯井井道内搭设满堂操作架，架体步距≤1800mm，在作业层下一步挂设安全平网，作业层以下每隔10米设置硬质全封闭,±0.000处为第一层全封闭层；每2层全封闭层中间设置1道安全平网；或不搭设满堂架，在结构上预埋钢筋，插入钢管形成钢管网，铺设木方，上钉18mm厚木胶合板，按3层不超过10米进行硬封闭，硬封闭之间设置一道软防护，电梯井门洞处设置挡脚板，层层安装高立式钢筋防护门；在室内电梯安装移交防护时，必须每层按要求设置防护门；6、敞开式电梯井井道内采用在结构上预埋钢管，间距为500mm，铺设木方间距为500mm，上钉18mm厚木胶合板，四周设置挡脚板，高度不超过200mm，层层设置硬防护，四周搭设临边防护；7、在主体施工时，必须设置电梯井操作平台，可采用型钢加工制作，也可采用钢管制作或采用随楼层整体提升。

1 水平洞口防护1.1 边长在25~200mm （含200mm ）的水平洞口防护采用洞口楔紧木枋（立放），上盖18mm 厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm 角度45°。

1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm 厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm 角度45°。

1.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。

洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm 。

1.4 边长在1500mm 以上的水平洞口防护洞口周边设置交圈的φ48钢管防护栏杆，立杆间距不大于1800mm ，防护栏杆下部设置200mm 高18mm 厚木胶合板挡脚板，防护栏杆的水平杆、立杆以及挡脚板，必须刷间距为400mm 红白相间的警示油漆，防护栏杆外立面满挂密目安全网并在最上一道水平杠处悬挂“当心坠落”警示标志。

所有水平杆控制伸出立杆外侧100mm 。

2 楼梯口、楼梯临边防护平面图 1-1剖面 平面图 1-1剖面楼梯口和楼梯临边，应在1.2m 、0.6m 高处及底部设置三道防护栏杆，杆件内侧挂密目式安全立网。

顶层楼梯口应随工程结构进度安装正式防护栏杆或者临时栏杆，梯段旁边也应设置栏杆，作为临时护栏。

防护栏杆转角部位宜采用工具式防护栏杆。

3 电梯井、竖向洞口防护3.1 电梯井口必须设定型化、工具化的可开启式安全防护栅门，涂刷黄黑相间警示色。

安全防护栅门高度不得低于1.8m ，并设置180mm 高踢脚板，门离地高度不大于50mm ，门宜上翻外开。

脚手架标准化要求1.严格执行《扣件式钢管脚手架安全技术规范》JGJ130-2011要求；2.钢管、扣件、安全网等必须使用合格产品且有抽检复试报告，安全网使用当地备案产品；3.搭设脚手架过程中必须随时校正立杆、横杆间距及垂直、水平度。

大角处设双根立杆以利于固定密目网，水平杆伸出大角外长度不得超过200mm，力求上下一条线，小横杆伸出外立面应在100mm～200mm 之间。

4.脚手架搭设应分段验收，验收合格后方可投入使用。

并挂验收合格牌(尺寸为600mm×600mm，蓝底白字)。

5.脚手架架体钢管刷黄漆，剪刀撑统一刷黄黑相间漆，分色条统一采用黄黑相间色。

一、落地式脚手架1.基础设置1.1脚手架搭设必须严格按照审批合格的专项施工方案进行。

1.2脚手架底座底面标高宜高于自然地面50mm，高低差≯1m，并连续设置排水沟。

1.3基础必须夯实，垫板宜采用长度不少于2跨、厚度不小于50mm 木垫板，当采用木垫时，应增设钢底座，也可采用槽钢。

落地式外脚手架基础设置示意钢底座示意图剖面图2.架体搭设(脚手架通用规定)2.1脚手架的搭设严格执行《扣件式钢管脚手架安生技术规范》JGJl30-2011要求。

2.2要求美观、整洁，立杆一律刷黄漆，剪刀撑刷垂黑漆、600mm 间隔，立杆间距不得超过1500mm，严禁将不同外径的钢管混合使用；外架外立面从底部开始，每隔三层设一道分色带：宽200mm，刷黄黑漆200mm间隔，采用九夹板做成，要固定牢固。

2.3脚手架必须按照施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。

2.4在外侧立面整个长度和高度上连续设置剪刀撑。

每道剪刀撑宽度不小于4跨，斜杆与地面夹角在45°-60°之间。

2.5脚手架用刚性连墙杆与建筑物水平拉结，严禁刚性和柔性拉结混合使用。

2.6脚手架用密目网全封闭，网与网或网与杆之间很用专用绳绑扎牢固或用14#铁丝绑扎。

2.7按一、三、五层顺序隔层设置水平防护网。

编号：版次：A脚手架搭设标准化图册2018/3/22发布2018/3/22实施目录1目的 (4)2范围 (4)3编制依据 (4)4详细描述 ................................................................................ 错误!未定义书签。

前言为规范XX施工总承包部安全管理标准，根据国家和上游单位的有关标准和要求，XX 编制了此图册。

图册通过各种渠道，拍摄、收集、整理了多幅现场照片，并集合国家相关规定，精心筛选，现汇编成册，并用正反照片实例加文字简述进行展示说明，以确保内容的标准化实施。

结合现场安全监督检查发现的主要违章和关键问题，做好规范的“翻译”工作通过：化规范为图片，将规范的要求转化标准化图册，施工人员一目了然，无语学习枯燥生涩的程序，很直观的了解什么是正确的，什么是错误的，应该怎么做，严禁怎么做，简单快捷高效，同时标准化图册还可以为现场操作、培训教育、安全监督提供标准。

现场脚手架管理，要严格按图册执行，各方清楚地理解总包部安全管理方面规范化的要求，树立XX建设现场的良好形象，展现各单位的管理水平。

图册为XX安全管理的基本要求，在执行过程中不必拘泥于图册所示的一种形式，我们认可：更高的标准、更严格的要求，更先进的方法。

今后，我们将继续坚持“和谐、高效、创新、成长”的管理理念，结合XX工程管理的实际需要，不断吸取更新的标准及更先进的做法对图册进行修订和完善，希望各执行单位将执行过程中存在的问题及时反馈给我们，以便进一步提高现场管理水平。

本文件编制单位：XXX本文件编制人：本文件审核人：1目的为进一步规XXX施工现场脚手架搭设，建立健全标准化管理机制，XXX在总结吸取XXX 建设方面的先进经验，参考了《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130－2011）等国家相关标准规范的基础上，编写了《脚手架搭设标准化图册》，以便后续福清项目部脚手架搭设工作更规范化、标准化。
