伏安法测小灯泡电功率练习题

图92023年上海中考一模各区分类汇编（学生版）专题06伏安法测电阻、测电功率1.（2023宝山一模）小宝同学做“用电流表、电压表测电阻”实验，电源电压为3伏且保持不变，滑动变阻器标有“5Ω3A ”字样。

①用笔线代替导线，将图10（a ）的电路连接完整（要求滑片位于阻值最大处）。

（1）②闭合开关S 后，电流表的示数为0.3安，电压表的示数为1.5伏，则待测电阻R x 阻值为（2）欧。

③小宝同学继续用图10电路做“测定小灯泡的电功率”实验。

他用额定电压为“2.2V ”和“2.5V ”中的一个待测小灯直接替换掉待测电阻R x ，闭合开关S 后，移动滑动变阻器的滑片，发现滑片在中点附近某位置时，小灯正常发光，此时电流表的示数为0.3安，则该实验中所用小灯泡的额定功率为（3）瓦（请通过计算说明）2.（2023崇明一模）某同学利用如图9所示的电路测定电阻X R 的阻值，他所选用的电源电压是6伏．该同学电路连接正确，闭合电键后，移动滑动变阻器的滑片P 到A 点时，电压表、电流表的示数分别是3.8伏、0.26安．接着他移动滑片使电路中电流达到最大，电流表的示数为0.40安．他再次移动滑片到B 点，电流表和电压表的示数如图10所示．（1）这种方法叫做测电阻．通过分析可知，B 点在A 点的（选填“左”或“右”）侧．（2）请在下列表格中填入各对应的数据，并计算出电阻值．（计算电阻时，精确到0.1欧）物理量实验次数电压（伏）电流（安）电阻（欧）电阻平均值（欧）图101234.（2023虹口一模）小华做“用电流表、电压表测电阻”实验，现有电源、待测电阻Rx 、滑动变阻器（标有“20Ω1A ”字样）、电流表、电压表（只有0~3伏挡完好）、开关以及导线若干。

他连接电路，闭合开关后移动变阻器滑片，记录1、2两组数据；当他将滑片移至另一端时，发现电压表示数超出量程，电流表示数如图10所示。

他发现问题所在后重新正确连接电路，按正确步骤实验，闭合开关，电压表示数为2伏。

初三物理测量小灯泡的电功率试题答案及解析1.在测量标有额定电压为2.5V的某小灯泡的电功率实验中，选用的电源电压为4.5V，图乙是未连接完整的实验电路。

(l)请你用笔画线代替导线，根据图甲所示的电路图完成图乙所示的实物图连接。

(2)闭合开关前，应将滑动变阻器的滑片p置于“选填“A”或“B”）端。

(3)闭合开关后，缓慢移动滑动变阻器的滑片p，当电流表的示数如图丙所示时，其示数为 A。

(4)改变滑片P的位置，获得多组对应的电压，电流值，如下表所示，由表可知，随着电压的增大，小灯泡消耗的功率（选填“增大”，“不变”或“减少”），当小灯泡正常工作时，其功率为 W，其电阻为Ω，(结果保留l位小数）。

表：(5)根据下表中数据，请在图丁中画出U-I关系图像。

(6)根据表中的数据，画出的图线是；（选填“直线”或“曲线”），原因是不同电压下，灯丝的电阻随温度的升高而（选填“增大”、“不变”或“减小”）。

【答案】（1）作图如下所示：（2）A （3）0.1 （4）增大 1.4 4.5 （5）作图如下所示：（6）曲线增大【解析】（1）由图甲可知滑片P向左移动时，滑动变阻器接入电路的电阻变小，所以滑动变阻器应该接右下方的接线柱B；（2）连接电路，闭合开关前滑动变阻器应该以最大值接入电路，所以闭合开关前应将滑片P移至A端；（3）由图丙可知电流表选择了0～0.6A的量程，分度值为0.02A，所以其示数为0.1A；（4）由表格可知电流值与电压值在增大，根据电功率的计算式P=UI可知，电功率一直增大，灯泡正常发光时，其实际电压等于额定电压为2.5V，由表中数据可知，此时电流为0.56A，所以此时的功率为：P=UI=2.5V×0.56A=1.4W，灯泡的电阻为：；（5）线描点，在连接个坐标点；（6）由图可知图像为曲线；灯泡越亮，灯丝的温度越高，根据结合表中的数据可知，电阻是增大的。

【考点】测量小灯泡的电功率欧姆定律的应用2.（4分）小刚同学做“测定小灯泡的额定功率”的实验，设计了如图甲所示电路图，灯泡额定电压为3.8V．（1）小刚根据电路图连接实物图，闭合开关后，移动滑动变阻器滑片，发现小灯泡不发光，经检查，是由一根导线连接错误所致，请在图乙中连接错误的导线上打““×”并补画出正确的连线．（2）电路图连接正确后闭合开关，移动滑动变阻器的滑片到某处时，电压表示数为3V，要测量小灯泡的额定功率，应将滑片向（填”A“或“B”）端滑动，当电压表示数为V时，小灯泡正常发光，此时，电流表指针位置如图丙所示，则小灯泡额定功率为W．【答案】（1）如图：（2）A；3.8V；1.14W【解析】（1）原图中，滑动变阻器与灯并联，电压表串联在电路中，这样会使灯泡不亮，且移动滑片，不能影响小灯泡的亮度，所以应改成滑动变阻器与灯串联，电压表并联在灯的两端；（2）要测小灯泡的额定功率，应使电压表的示数增大为3.8V，所以滑动变阻器的滑片向A端滑动，使它的阻值减小，则它分得的电压减小，小灯泡分得的电压增大；灯电压表示数为 3.8V时，电流表示数为0.3A，则小灯泡的额定功率为：。

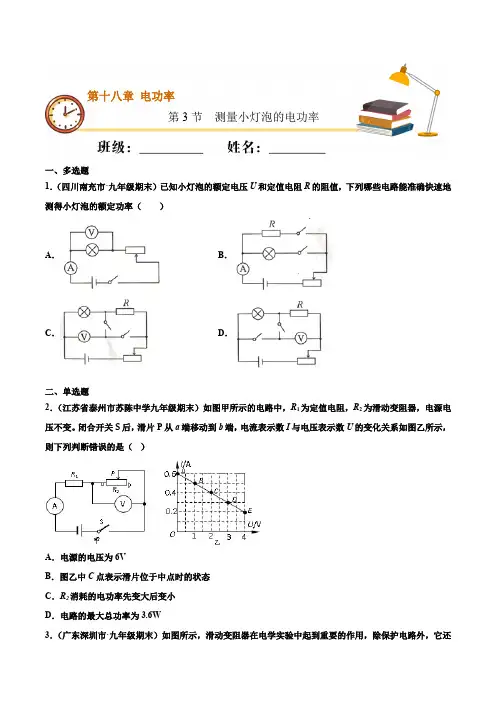

一、多选题1．（四川南充市·九年级期末）已知小灯泡的额定电压U 和定值电阻R 的阻值，下列哪些电路能准确快速地测得小灯泡的额定功率（ ）A ．B ．C ．D ．二、单选题2．（江苏省泰州市苏陈中学九年级期末）如图甲所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。

闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图乙所示，则下列判断错误的是（ ）A ．电源的电压为6VB ．图乙中C 点表示滑片位于中点时的状态C ．R 2消耗的电功率先变大后变小D ．电路的最大总功率为3.6W3．（广东深圳市·九年级期末）如图所示，滑动变阻器在电学实验中起到重要的作用，除保护电路外，它还第3节 测量小灯泡的电功率 第十八章 电功率能改变电路中的电流和电压，下列试验中，关于滑动变阻器的作用，下列说法正确的是（）A．在“测量未知定值电阻R x的阻值”的实验中，其主要作用是为了多次测量，得出普遍规律B．在“测量小灯泡功率”的实验中，其主要作用是为了多次测量求平均值，减小误差C．在探究“电流与电压关系”的实验中，其主要作用是改变电压，便于多次测量，得出普遍规律D．在探究“电流与电阻关系”的实验中，其主要作用是保持R两端的电压不变，便于多次测量，求平均值，减小误差4．（广东九年级期末）如图所示是电学中常见的电路图，在A、B两点间分别接入下列选项中加的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是（）A．探究电流与电压的关系———改变定值电阻．．．．两端电压B．探究电流与电阻．．的关系——调节电阻两端电压成倍数变化C．测量定值电阻．．．．的阻值——保持定值电阻两端电压不变D．测量小灯泡．．．的电功率——改变小灯泡两端电压，求平均电功率5．（广东广州市·九年级期末）如图所示，电源两端电压恒定。

闭合开关，灯泡L1比灯泡L2亮，则（）A．L1的电阻比L2的大B．通过L1的电流与通过L2的电流相等C．若L1灯丝烧断，L2的实际电功率不变D．若L2灯丝烧断，通过L1电流变大6．（全国九年级专题练习）高温超导限流器是一种短路故障电流限制装置，超导限流器由超导部件和限流电阻并联组成（如图甲所示）。

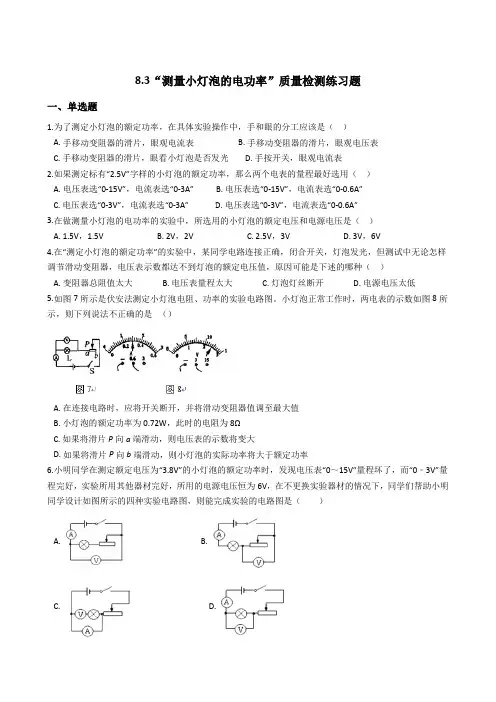

8.3“测量小灯泡的电功率”质量检测练习题一、单选题1.为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是（）A. 手移动变阻器的滑片，眼观电流表B. 手移动变阻器的滑片，眼观电压表C. 手移动变阻器的滑片，眼看小灯泡是否发光D. 手按开关，眼观电流表2.如果测定标有“2.5V”字样的小灯泡的额定功率，那么两个电表的量程最好选用（）A. 电压表选“0-15V”，电流表选“0-3A”B. 电压表选“0-15V”，电流表选“0-0.6A”C. 电压表选“0-3V”，电流表选“0-3A”D. 电压表选“0-3V”，电流表选“0-0.6A”3.在做测量小灯泡的电功率的实验中，所选用的小灯泡的额定电压和电源电压是（）A. 1.5V，1.5VB. 2V，2VC. 2.5V，3VD. 3V，6V4.在“测定小灯泡的额定功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但测试中无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压值，原因可能是下述的哪种（）A. 变阻器总阻值太大B. 电压表量程太大C. 灯泡灯丝断开D. 电源电压太低5.如图7所示是伏安法测定小灯泡电阻、功率的实验电路图。

小灯泡正常工作时，两电表的示数如图8所示，则下列说法不正确的是（）A. 在连接电路时，应将开关断开，并将滑动变阻器值调至最大值B. 小灯泡的额定功率为0.72W，此时的电阻为8ΩC. 如果将滑片P向a端滑动，则电压表的示数将变大D. 如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率6.小明同学在测定额定电压为“3.8V”的小灯泡的额定功率时，发现电压表“0～15V”量程坏了，而“0﹣3V”量程完好，实验所用其他器材完好，所用的电源电压恒为6V，在不更换实验器材的情况下，同学们帮助小明同学设计如图所示的四种实验电路图，则能完成实验的电路图是（）A. B.C. D.7.下图所示的电路图在许多科学实验中用到,下列问题不能用该电路来进行研究的是（）A. 测量小灯泡发光时的电功率B. 测量小灯泡发光时的电阻C. 研究小灯泡的亮度与其两端电压大小的关系D. 验证欧姆定律8.图中各电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡正常发光时的消耗的电功率是（）A. B.C. D.9.小亮利用电能表测某家用电器的电功率。

初三物理测量小灯泡的电功率试题答案及解析1.（8分）小明在做“测量小灯泡电功率”的实验中，已知电源电压为6V，小灯泡的额定电压为2.5V（阻值约为10Ω）（1）他在检查仪器时，发现电流表指针如图所示，则接下来的操作是．（2）在连接电路时，有甲“10Ω 1A”和乙“20Ω 1A”两个滑动变阻器可供选择，则应该选择变阻器（填“甲”“乙”）连入电路，才能保证实验的顺利进行；（3）小明接好最后一根导线，灯就亮了，且电压表和电流表示数都很大，则他操作中的错误、．（4）排除故障后，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出了小灯泡电流随其两端电压变化的关系图像，根据图像提供的信息，计算出小灯泡的额定功率为 W，小灯泡灯丝电阻随电压增大而．（5）若电压表的小量程已损坏，在不添加任何器材的情况下，请你在方框内画出能测量小灯泡额定功率的实验电路图．【答案】（1）进行调零；（2）乙；（3）开关没有断开；滑动变阻器滑片没有调到最大阻值处；（4）0.625；增大；（5）如图所示．【解析】（1）根据图所示，可知电流表指针没有指在零刻度，接下来应该进行调零；（2）电源电压为6V，小灯泡的额定电压为2.5V，则串联在电路中的滑动变阻器分压应大于等于3.5V．由于滑动变阻器与小灯泡串联，流过它们的电流相同，滑动变阻器的分压大于小灯泡的分压，则滑动变阻器的阻值应大于小灯泡的阻值，因此应选乙滑动变阻器．（3）小明把最后一根导线连接完毕后，灯就亮了，说明连接电路时开关没有断开，且立即看到电压表和电流表立即都有较大示数，说明电路的总电阻很小，即滑动变阻器滑片没有调到最大阻值处；（4）由于灯泡的额定电压是2.5V，且据图象能看出，此时的电流是0.25A，故此时的功率即额定功率是：P=UI=2.5V×0.25A=0.625W；结合欧姆定律可看出，此时小灯泡灯丝电阻随电压增大而增大；（5）电源电压为6V，灯泡和滑动变阻器串联在电路中，灯泡正常工作时的电压为2.5V，则滑动变阻器的电压为6V-2.5V=3.5V＞3V，所以用电压表0～15V量程时，并联在滑动变阻器两端，当滑动变阻器的电压为3.5V时，灯泡正常工作．电路图如图．【考点】电功率的测量2.某同学做“测量小灯泡电功率”实验中，所用电源电压恒为4V，小灯泡的螺旋套上标有“2.5V”字样（1）在检查仪器时，发现电流表的指针如图a所示，则他接下来的操作是．（2）请你根据图b电路图用笔画线代替导线，将图c中未完成的电路连接好．要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉．（3）检查仪器和电路无误后，闭合开关，调节调动变阻器片到某一位置时，电压表示数如图d所示，现要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”）移动，同时眼睛应观察．（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图e所示的小灯泡的电流随电压变化的关系图象．由此可知，小灯泡的额定功率为W，小灯泡灯线形电阻随电压的增大而（选填“增大”、“不变”或“减小”）．（5）完成了上述实验后，小明进一步探究通电直导线周围的磁场分布情况，找来小磁针、铁屑、硬纸板等，做了如图f所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，并找到了判断直导线周围磁场的方法：“用右手握住直导线．让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．”请你用小明的方法判断如图g中小磁针北极转向．图h中小磁针北极转向（两空均选填“纸内”或“纸外”）．【答案】（1）调零；（2）见下图（3）左；电压表示数，使电压表示数为2.5V；（4）0.625；增大；（5）纸外；纸内．【解析】（1）检查仪器的过程中，还没有使用，电流表已经不指在零刻度线，说明需要调零。

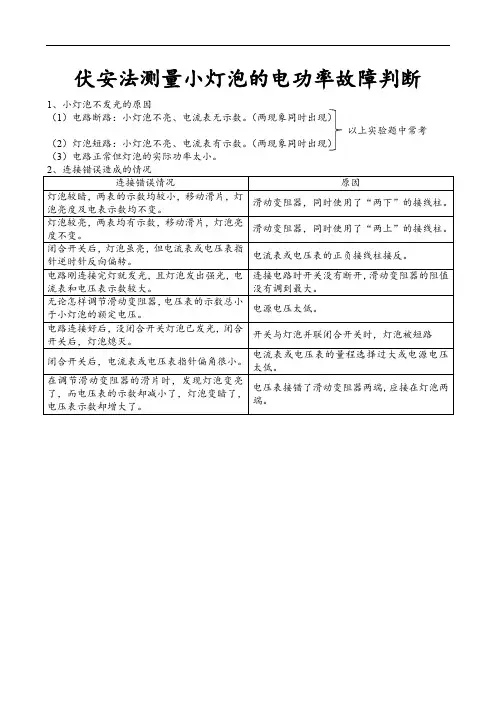

一．伏安法测量小灯泡的电功率公式P UI计算小灯泡的电功率，在额定电压下测出的电功率就是额定功率。

注意：①某些特殊情况下电压表可能测量滑动变阻器电压（电源电压6V，小灯泡额定电压为3.8V，而电压表大量程损坏，需用小量程电压表测量滑动变阻器电压）②不可求小灯泡在不同电压下的功率的平均值，没有实际意义③滑动变阻器的作用：保护电路；改变小灯泡的电压，使小灯泡正常发光二．伏阻法（只有电压表和定值电阻R）1、已知U额电阻R和小灯泡额定电压U额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：2、已知I额电阻R和小灯泡I额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：三、安阻法：（只有电流表和定值电阻R）1、已知U额电阻R和小灯泡U额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。

2、已知I额电阻R和小灯泡I额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。

三、等效替代法：一个电阻箱（或滑动变阻器）和一个电压表（或者一个电流表）测量灯泡的额定电功率。

（1）闭合S 1，S 2，断开S 3，移动滑动变阻，使得电压表示数为小灯泡的额定电压U 额，并记录；（2）保持滑动变阻器闭的滑片位置不变，闭合S 1，S 3，断开S 2，调节变阻箱使电压表示数仍然为小灯泡的额定电压；（3）则小灯泡的额定功率为：2U P R额。

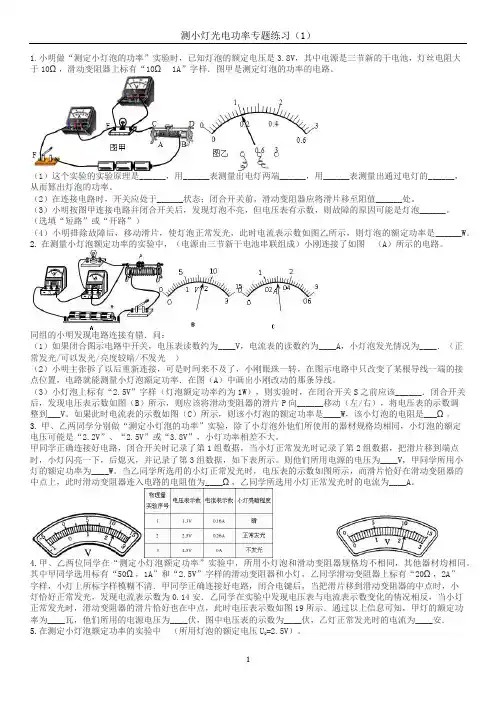

1.小明做“测定小灯泡的功率”实验时，已知灯泡的额定电压是3.8V，其中电源是三节新的干电池，灯丝电阻大于10Ω，滑动变阻器上标有“10Ω1A”字样．图甲是测定灯泡的功率的电路。

（1）这个实验的实验原理是______，用______表测量出电灯两端______，用______表测量出通过电灯的______，从而算出灯泡的功率。

（2）在连接电路时，开关应处于______状态；闭合开关前，滑动变阻器应将滑片移至阻值______处。

（3）小明按图甲连接电路并闭合开关后，发现灯泡不亮，但电压表有示数，则故障的原因可能是灯泡______。

（选填“短路”或“开路”）（4）小明排除故障后，移动滑片，使灯泡正常发光，此时电流表示数如图乙所示，则灯泡的额定功率是______W。

2.在测量小灯泡额定功率的实验中，（电源由三节新干电池串联组成）小刚连接了如图（A）所示的电路。

同组的小明发现电路连接有错．问：（1）如果闭合图示电路中开关，电压表读数约为____V，电流表的读数约为____A，小灯泡发光情况为____．（正常发光/可以发光/亮度较暗/不发光）（2）小明主张拆了以后重新连接，可是时间来不及了，小刚眼珠一转，在图示电路中只改变了某根导线一端的接点位置，电路就能测量小灯泡额定功率．在图（A）中画出小刚改动的那条导线。

（3）小灯泡上标有“2.5V”字样（灯泡额定功率约为1W），则实验时，在闭合开关S之前应该______．闭合开关后，发现电压表示数如图（B）所示，则应该将滑动变阻器的滑片P向______移动（左/右），将电压表的示数调整到___V。

如果此时电流表的示数如图（C）所示，则该小灯泡的额定功率是____W，该小灯泡的电阻是___Ω。

3.甲、乙两同学分别做“测定小灯泡的功率”实验，除了小灯泡外他们所使用的器材规格均相同，小灯泡的额定电压可能是“2.2V”、“2.5V”或“3.8V”，小灯功率相差不大。

甲同学正确连接好电路，闭合开关时记录了第1组数据，当小灯正常发光时记录了第2组数据，把滑片移到端点时，小灯闪亮一下，后熄灭，并记录了第3组数据，如下表所示。

15・3“‘伏安法'测电阻”知识归纳练习题一、单选题1.在用伏安法测电阻的实验中，有关滑动变阻器的说法不正确的是（）A. 改变待测电阻两端的电压B. 改变待测电阻中的电流C. 为了使电流表能选用小量程而使测量结果更准确D. 保护电路中的电路元件2•在用伏安法测电阻的实验中，某实验小组的同学在操作时，电表量程选择正确，其中一组同学不慎将两表的位置接错，连成如图所示情况，那么当开关闭合后可能出现的情况是（）A. 电流表和电压表都被损坏C.电流表示数为零，电压表有示数B. 电流表和电源损坏，电压表示数为零 D.电流表损坏，电压表有示数3•在用伏安法测电阻实验中，王力同学不小心将、关后,会发生的现象是（）A. 电流表烧坏B. 电压表烧坏C. 电源烧坏D. 电压表示数等于电源电压两表位置接反，如图所示，已知两表量程合适，则闭合开 4•如图所示的四个电路中，电源电压保持不变，R 。

为已知阻值的定值电阻，不能测出未知电阻Rx 阻值的电路是（）5•如图所示是某同学测电阻的实验电路。

闭合开关，观察到电流表、电压表指针均稍有偏转,产生这一现象的原因可能是（）A. 滑动变阻器短路B. 滑动变阻器连入电路中的阻值较大C. 定值电阻开路D. 定值电阻的阻值较大6•要测量一个阻值约为600Q 的电阻R x ，提供的器材有：干电池两节、学生用电压表（量程为0-3V 、0-15V ）、学生用电流表（量程为0-0.6A 、0-3A ）、滑动变阻器（10Q2A ）和电阻箱R 0（0-999905A ）各一个，开关、导线若干•下列四个设计方案中，能测出R x阻值的最合理的方案是（）,要测这个电阻中的电流和两端的电压,电流表、电 A. 0〜0.6A,0〜B. 0〜0.6A,0〜小红所U/V 0.6 0.7 0.8 0.9 1.0 1.1 I/A 0.18 0.210.250.270.300.33压表选择的量程应为（）C. 0〜3A,0〜3VD.0〜3A,0〜15V8•王丽同学在做“测量小灯泡的电阻"的实验中时，所连接的电路图如图所示，当闭合开关后（）——'I IA.电压表烧坏B.电流表烧坏 C.电压表有读数，电流表读数为零D.电流表有读数，电压表读数为零 9•小红设计了测量某定值电阻的阻值实验，通过改变滑动变阻器的电阻大小，测量并记录了多组电压表和10. 如图，某同学用伏安法测小灯泡电阻时，将电流表与小灯泡并联，电压表与小灯泡串联，下列说法中正确的是（）@|NT V TA.电流表烧坏B.电压表烧坏C.两表都烧坏D.灯泡不亮7.一个20Q 的电阻，接在由4节电流表的读数，根据表格中记录的数据分析，A.测量值等于电阻的实际阻值C.测量值大于电阻的实际阻值二、填空题B. 测量值小于电阻的实际阻值 D. 以上三种情况都有可能11. 下图是小松同学实验时所画电路图中的一部分，根据此电路图，下列四个选项不能直接研究的问题是（）2甘IA.电阻跟温度的关系B.小灯泡的电功率C.电流跟电压的关系D.小灯泡的电阻12. 某同学在没有电流表的情况下（电源电压未知但不变），利用电压表和已知阻值的定值电阻R0,测量 13. 在“测量小灯泡电阻"实验中，小明同学用一只标有“3.8V"字样的小灯泡做实验，正确连接电路后，闭合 开关，发现无论怎样调节滑动变阻器，小灯泡两端电压总不能达到3.8V ，原因可能是（）A.小灯泡出现了短路B.小灯泡出现了断路C.选取的滑动变阻器阻值太小D.电源电压太低14. 用"伏安法测电阻"实验电路图如图所示，初步知道未知电阻的阻值在十几欧左右，如果考虑电流表及电压表的电阻，则下列判断正确的是（）15. 在测量小灯泡电阻试验中，（能/不能）求平均值，因为，测量定值电阻试验中（能/不能）求平均值，原因。

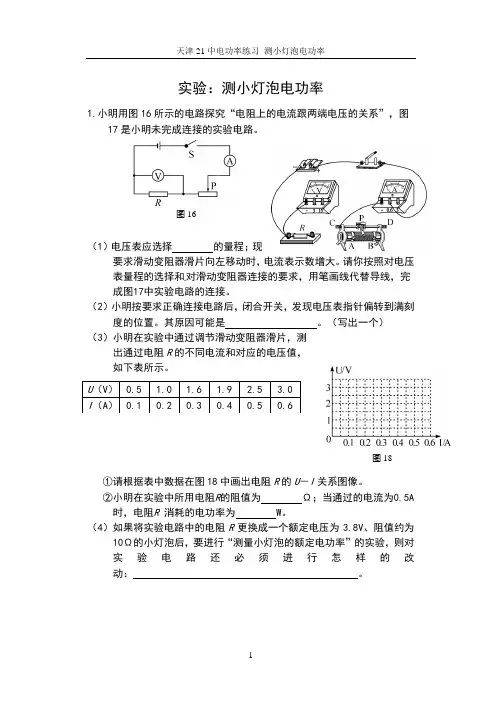

实验：测小灯泡电功率1.小明用图16所示的电路探究“电阻上的电流跟两端电压的关系”，图17是小明未完成连接的实验电路。

（1）电压表应选择 的量程；现要求滑动变阻器滑片向左移动时，电流表示数增大。

请你按照对电压表量程的选择和对滑动变阻器连接的要求，用笔画线代替导线，完成图17中实验电路的连接。

（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置。

其原因可能是 。

（写出一个）（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R 的不同电流和对应的电压值，如下表所示。

①请根据表中数据在图18中画出电阻R 的U －I 关系图像。

②小明在实验中所用电阻R 的阻值为 Ω；当通过的电流为0.5A 时，电阻R 消耗的电功率为 W 。

（4）如果将实验电路中的电阻R 更换成一个额定电压为3.8V 、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动： 。

图18 图16 图172.在测定“小灯泡电功率”的实验中，小明所在的实验小组用的电源电压为4.5V ，小灯泡额定电压为2.5V 、电阻约为10Ω。

(1)在连接电路时，开关应处于 状态，电流表的量程应选 0~ A 。

(2)请你用笔画线代替导线，按照电路图将实物电路补充完整。

（导线不能交叉）(3)闭合开关前，图16中滑动变阻器的滑片P 应位于 （选填“A ”或“B ”）端。

(4) 小刚同学闭合开关，移动滑片P 到某一点时，电压表示数（如图17所示）为 V ，若他想测量小灯泡的额定功率，应将图16中滑片P 向 （选填“A ”或“B ”）端移动，使电压表的示数为2.5V 。

(5)小丽同学移动滑片P ，记下多组对应的电压表和电流表的示数，并绘制成图18所示的I －U 图像，根据图像信息，可计算出小灯泡的额定功率是 W 。

3.某同学测量一只额定电压为2.5V 的小灯泡的电功率，他设计的电路图如图甲所示图17 图16S图18（1）请根据图甲将图乙中的实物电路连接完整（导线不允许交叉）（2）闭合开关前，滑动变阻器的滑片应滑最（填“左”或“右”）端。
