伏安法测小灯泡的电阻总

伏安法测小灯泡电功率、电阻实验报告
实验目的，通过伏安法测量小灯泡的电功率和电阻，加深对电路中电功率和电阻的理解。

实验器材，电源、电阻箱、电流表、电压表、小灯泡。

实验步骤：
1. 将电阻箱接入电路中，调节电阻箱阻值，使电流表示数为适当值。

2. 测量电路中的电压，记录下电压值。

3. 测量电路中的电流，记录下电流值。

4. 根据电压和电流的测量值，计算小灯泡的电功率。

5. 根据电压和电流的测量值，计算小灯泡的电阻。

实验结果：
电压值，9V。

电流值，0.3A。

电功率，P=IV=9V0.3A=2.7W。

电阻，R=V/I=9V/0.3A=30Ω。

实验结论，通过本次实验，我们成功测量了小灨泡的电功率和
电阻。

实验结果表明，小灯泡的电功率为2.7瓦特，电阻为30欧姆。

这些结果与理论值相符合，验证了伏安法在测量电功率和电阻方面
的可靠性。

存在问题及改进措施，在实验过程中，我们注意到电流表和电
压表的示数有些抖动，可能会对实验结果产生一定的影响。

为了提
高测量的准确性，我们可以尝试使用更精确的仪器进行测量，并减
小外界干扰的影响。

实验人员签名，___________ 日期，___________。

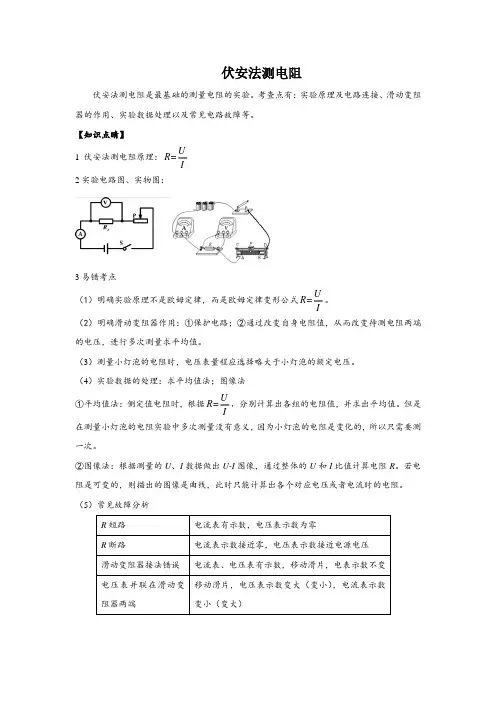

伏安法测电阻伏安法测电阻是最基础的测量电阻的实验。

考查点有：实验原理及电路连接、滑动变阻器的作用、实验数据处理以及常见电路故障等。

【知识点睛】1 伏安法测电阻原理：U R=I2实验电路图、实物图：3易错考点（1）明确实验原理不是欧姆定律，而是欧姆定律变形公式U R=I。

（2）明确滑动变阻器作用：①保护电路；②通过改变自身电阻值，从而改变待测电阻两端的电压，进行多次测量求平均值。

（3）测量小灯泡的电阻时，电压表量程应选择略大于小灯泡的额定电压。

（4）实验数据的处理：求平均值法；图像法 ①平均值法：侧定值电阻时，根据U R=I，分别计算出各组的电阻值，并求出平均值。

但是在测量小灯泡的电阻实验中多次测量没有意义，因为小灯泡的电阻是变化的，所以只需要测一次。

②图像法：根据测量的U 、I 数据做出U-I 图像，通过整体的U 和I 比值计算电阻R 。

若电阻是可变的，则描出的图像是曲线，此时只能计算出各个对应电压或者电流时的电阻。

（5）常见故障分析【例题精讲】例1 在“伏安法测量未知电阻R的阻值”实验中：(1)请先画出电路图，然后用笔画线代替导线把图中的器材连接成实验电路。

(2)滑动变阻器的作用是：______________________。

(3)请把第二次测量时图所示的电压表和电流表示数填入表中相应的空格。

次数 1 2 3电压／V 1.1 2.3电流／A 0.22 0.46(4)处理表中所记录的各次实验数据，得出待测电阻R的阻值为______Ω。

☞解析本题利用伏安法测未知电阻的阻值，根据UR=I,只要知道U和I，就可以求得未知电阻的阻值。

（1）伏安法测电阻实验的电路图如图所示。

据此，对实物图进行连线即可。

注意，这里电流表量程选择0～0.6A，电压表量程选择0～3V，滑动变阻器采用“一上一下”接法。

（2）实验中要进行多次的测量得出数据后取平均值以减小实验误差，此时滑动变阻器作用是通过改变自身电阻值，从而改变待测电阻两端的电压和电路中的电流，获得多组数据。

伏安法侧小灯泡的电阻实验【实验分析】关于“伏安法侧小灯泡的电阻”这一节主要设计实验电路图并连接实验电路、实验中滑动变阻器的作用、实验步骤正确性及顺序、实验数据记录表格的设计、实验中的处理数据的注意事项、关于伏安法测电阻的误差及产生原因分析。

【知识点睛】伏安法测小灯泡电阻1实验原理：根据欧姆定律的变形公式URI，用电压表测出小灯泡两端的电压。

用电流表测出通过小灯泡的电流，即可计算出小灯泡的电阻。

这种方法叫伏安法。

2实验器材：电源、开关、电压表、电流表、滑动变阻器、导线若干。

3实验电路图4注意事项测小灯泡的电阻的实验是一个重要实验，本实验中涉及的内容非常丰富，既有间接测量的实验方法，又有实验基础技能。

掌握好本实验，要注意下面五个方面:（1）在选取器材时，电流表所选用量程的满偏值要大于电路中的最大电流；滑动变阻器的最大阻值应略大于或接近小灯泡的电阻，以使效果明显。

（2）连接电路时要断开开关，并按照电压表、电流表、滑动变阻器的使用规格，将它们正确地接入电路。

电压表、电流表要注意量程的选择、连接和读数，使用滑动变阻器也要注意规格的选择（3）进行实验时，在闭合开关前，要把滑动变阻器的滑片调到阻值最大处，使电路中的电流最小，目的是保证电路中的灯泡、滑动变阻器、电压表、电流表等仪器的安全（4）把每次测量的结果和小灯泡的发光情况记录下来，以便最后分析，总结。

（5）分析处理数据，对于测得的各组电流和电压值，计算出相应的电阻，然后比较实验测得的电阻，找出其中的规律。

例1（2018·安顺·6分）小张在“伏安法”测小灯泡的电阻实验中，连接了如图甲所示的实物图（1）闭合开关前，应向_______端（选填“A”或“B”）调整滑动变阻器的滑片，使电路中的电流在开始测量时最小．（2）测量过程中，某一次的电流值如图乙所示，则电流值是________A．这时，灯丝突然烧断，则电压表的示数__________（选填“变大”“变小”或“不变”）．换相同规格的灯泡，重测的数据如表所示，并绘出I-U图象如图丙的A所示．（3）依据表格中的数据，小张求出小灯泡电阻的平均值，你同意这种做法吗？说出你的理由___________（作出判断并说出理由）（4）另外一组同学用相同的器材和电路图也做这实验时，由于接线错误，根据测量的数据绘出的I-U图象如图丙的B所示．你认为错误的原因可能是_____________________．（5）“伏安法”测小灯泡电阻的实验装置还可以用来测量_____________________的实验．【试题解析】本题考查伏安法测小灯泡的电阻。

伏安法测电阻实验报告 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】科学探究的主要步骤※一、提出问题※二、猜想与假设※三、设计实验（一) 实验原理（二) 实验装置图（三）实验器材和规格（三）实验步骤（四）记录数据和现象的表格四、进行试验※五、分析与论证※六、评估七、交流与合作※最后：总结实验注意事项第一方面：电学主要实验滑动变阻器复习提纲1、原理——通过改变接入电路中电阻丝的长度，来改变电路中的电阻，从而改变电路中的电流。

2、构造和铭牌意义——200Ω：滑动变阻器的最大阻值：滑动变阻器允许通过的最大电流3、结构示意图和电路符号——4、变阻特点——能够连续改变接入电路中的电阻值。

5、接线方法——6、使用方法——与被调节电路（用电器）串联7、作用——1、保护电路2、改变所在电路中的电压分配或电流大小8、注意事项——电流不能超过允许通过的最大电流值9、在日常生活中的应用——可调亮度的电灯、可调热度的电锅、收音机的音量调节旋钮……实验题目：导体的电阻一定时，通过导体的电流和导体两端电压的关系（研究欧姆定律实验新教材方案）一、提出问题：通过前面的学习，同学们已经定性的知道：加在导体两端的电压越高，通过导体的电流就会越大；导体的电阻越大，通过导体的电流越小。

现在我们共同来探究：如果知道了一个导体的电阻值和它两端的电压值，能不能计算出通过它的电流呢即通过导体的电流与导体两端的电压和导体的电阻有什么定量关系二、猜想与假设：1、电阻不变，电压越大，电流越。

（填“大”或“小”）2、电压不变，电阻越大，电流越。

（填“大”或“小”）3、电流用I表示，电压用U表示，电阻用R表示，则三者之间可能会有什么关系三、设计实验:（一) 实验器材：干电池3节，10 Ω和5 Ω电阻各一个，电压表、电流表，滑动变阻器、开关各一只，导线若干。

（二）实验电路图：1、从研究电流与电压的关系时，能否能否保证电压成整数倍的变化，鉴别一下甲和乙的优劣2、乙图重点：研究的是定值电阻这部分电路，而非整个电路。

实验二十三、伏安法测电阻的实验【实验目的】：用电流表、电压表测出未知电阻（或小灯泡）的阻值【实验器材】：电源、开关、电压表、电流表、待测电阻、滑动变阻器、若干导线等。

【实验原理】：R=U/I【实验步骤】： ①按图连好电路，注意连接时开关要断开，开关闭合之前要把滑动变阻器调到阻值最大处； ②检查无误后，闭合开关，调节滑动变阻器滑片 P 的位置，改变电阻两端电压分别为U 1、U 2、U 3观察电流表每次对应的数值，I 1、I 2、I 3 分别填入设计的记录表格；③根据每次记录的电压和电流值，求它的对应的电阻值，再求出它们的平均值； ④整理器材。

【考点方向】：1、原理：欧姆定律变形式R=U/I 。

2、滑动变阻器的作用：①保护电路；②改变电阻（或灯泡）两端的电压和通过电阻的电流3、电压表量程的选择：看电源电压，一般电压表量程稍大于电源电压。

1233R R R R ++=4、电流表的量程选择：I=U/R最小值（定值电阻） I=P额/U额5、滑动变阻器规格选取：1、看电流 2、计算电阻：R滑=（U-U额）/I额6、使小灯泡正常发光的操作：移动滑动变阻器使电压表示数等于小灯泡额定电压。

7、测定值电阻的阻值，它需要求平均值，因为多次多次测量求平均值，减小实验误差。

8、测小灯泡阻值，它不需求平均值，因为灯丝电阻随温度变化而变化，求平均值失去意义。

9、测量结果偏小是因为：有部分电流通过电压表，电流表的示数大于实际通过Rx电流。

根据Rx=U/I电阻偏小。

10、如果在实验中，无论如何移动滑动变阻器，电压表，或电流表的示数没有任何变化，那么可能的原因是：滑动变阻器接法错误，可能同时接成了上面的两个接线柱或同时接在了下面的两个接线柱。

11、闭合开关后，如果发现灯泡不亮，接下来的操作是：移动滑动变阻器，观察小灯泡是否会发光。

12、通过移动滑动变阻器的滑片P记录了多组数据，并作出了的I﹣U图象，发现其图像并不是一条直线，是因为：小灯泡的电阻丝阻值会随温度的变化而变化。

一．伏安法测量小灯泡的电功率公式P UI计算小灯泡的电功率，在额定电压下测出的电功率就是额定功率。

注意：①某些特殊情况下电压表可能测量滑动变阻器电压（电源电压6V，小灯泡额定电压为3.8V，而电压表大量程损坏，需用小量程电压表测量滑动变阻器电压）②不可求小灯泡在不同电压下的功率的平均值，没有实际意义③滑动变阻器的作用：保护电路；改变小灯泡的电压，使小灯泡正常发光二．伏阻法（只有电压表和定值电阻R）1、已知U额电阻R和小灯泡额定电压U额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：2、已知I额电阻R和小灯泡I额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：三、安阻法：（只有电流表和定值电阻R）1、已知U额电阻R和小灯泡U额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。

2、已知I额电阻R和小灯泡I额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。

三、等效替代法：一个电阻箱（或滑动变阻器）和一个电压表（或者一个电流表）测量灯泡的额定电功率。

（1）闭合S 1，S 2，断开S 3，移动滑动变阻，使得电压表示数为小灯泡的额定电压U 额，并记录；（2）保持滑动变阻器闭的滑片位置不变，闭合S 1，S 3，断开S 2，调节变阻箱使电压表示数仍然为小灯泡的额定电压；（3）则小灯泡的额定功率为：2U P R额。
