测量定值电阻和小灯泡的伏安法及特殊方法

“伏安法测电阻”以及其它几种测电阻的方法一、基础知识（一）伏安法测电阻的基本原理 1、基本原理伏安法测电阻的基本原理是欧姆定律R ＝UI （只是定义式，而不是决定式，决定式为电阻定律）只要测出元件两端的电压和通过的电流，即可由欧姆定律计算出该元件的阻值。

2、测量电路的系统误差(1)当Rx 远大于RA 或临界阻值RARV<Rx 时，采用电流表内接(如图所示)．采用电流表内接时，系统误差使得电阻的测量值大于真实值，即R 测>R 真．(2)当Rx 远小于RV 或临界阻值RARV>Rx 时，采用电流表外接(如图所示)．采用电流表外接时，系统误差使得电阻的测量值小于真实值，即R 测<R 真．3、控制电路的安全及偶然误差根据电路中各元件的安全要求及电压调节的范围不同，滑动变阻器有限流接法与分压接法两种选择． (1)滑动变阻器限流接法(如图所示)．一般情况或没有特别说明的情况下，由于限流电路能耗较小，结构连接简单，应优先考虑限流连接方式．限流接法适合测量小电阻和与变阻器总电阻相比差不多或还小的电阻．(2)滑动变阻器分压接法(如图所示)．当采用限流电路，电路中的最小电流仍超过用电器的额定电流时，必须选用滑动变阻器的分压连接方式；当用电器的电阻远大于滑动变阻器的总电阻值，且实验要求的电压变化范围较大(或要求测量多组实验数据)时，必须选用滑动变阻器的分压接法；要求某部分电路的电压从零开始可连续变化时，必须选用滑动变阻器的分压连接方式．4、其它常见的测量电阻的方法（1）安安法若电流表内阻已知，则可将其当做电流表、电压表以及定值电阻来使用．(1)如图甲所示，当两电表所能测得的最大电压接近时，如果已知的内阻R1，则可测得的内阻R2＝I1R1I2. (2)如图乙所示，当两电表的满偏电压UA2≫UA1时，串联一定值电阻R0后，同样可测得的电阻R2＝I1R1＋R0I2.（2）伏伏法若电压表内阻已知，则可将其当做电流表、电压表和定值电阻来使用．(1)如图甲所示，两电表的满偏电流接近时，若已知的内阻R1，则可测出的内阻R2＝U2U1R1.(2)如图乙所示，两电表的满偏电流IV1≪IV2时，并联一定值电阻R0后，同样可得的内阻R2＝U2U1R1＋U1R0.（3）比较法测电阻如图所示，测得电阻箱R1的阻值及表、表的示数I1、I2，可得Rx ＝I2R1I1.如果考虑电表内阻的影响，则I 1(Rx ＋RA1)＝I2(R1＋RA2)． （4）半偏法测电流表内阻 电路图如图所示步骤：a ．断开S2，闭合S1，调节R0，使表满偏为I0；b ．保持R0不变，闭合S2，调节R ，使表读数为I02；c ．由上可得RA ＝R.特别提醒当R0≫RA时，测量误差小，此方法比较适合测小阻值的电流表的内阻，且阻值的测量值偏小；电源电动势应选大些的，这样表满偏时R0才足够大，闭合S2时总电流变化才足够小，误差才小.（5）等效替代法测电阻如图所示，先让待测电阻与一电流表串联后接到电动势恒定的电源上，读出电流表示数I；然后将电阻箱与电流表串联后接到同一电源上，调节电阻箱的阻值，使电流表的示数仍为I，则电阻箱的读数即等于待测电阻的阻值．二、练习（伏安法）1、某同学用伏安法测电阻，分别采用电流表内接法和外接法，测量某Rx的阻值分别为R1和R2，则测量值R1，R2和真实值Rx之间的关系是（ a ）A R1＞R x＞R2B R1＜R x＜R2C R1＞R2＞R xD R1＜R2＜R x2、采用电流表内接法电路测电阻时，电压表的示数是1．2V，电流表的示数为，电流表内阻是0．2Ω，则被测电阻的测量值为_Ω_____。

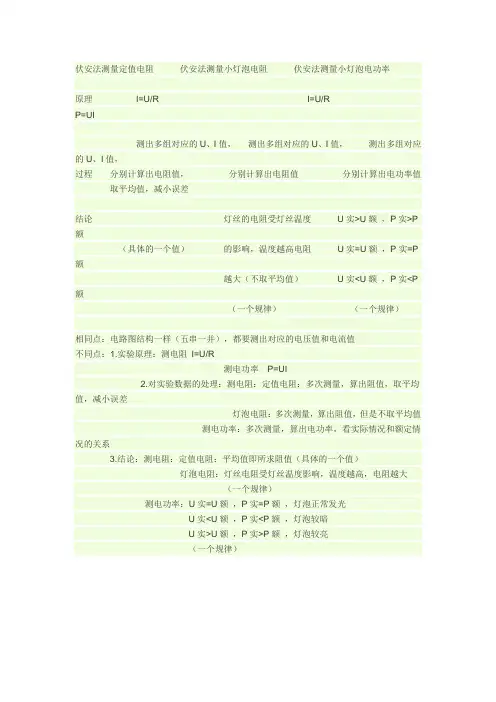

伏安法测量定值电阻伏安法测量小灯泡电阻伏安法测量小灯泡电功率
原理I=U/R I=U/R
P=UI
测出多组对应的U、I值，测出多组对应的U、I值，测出多组对应的U、I值，
过程分别计算出电阻值，分别计算出电阻值分别计算出电功率值取平均值，减小误差
结论灯丝的电阻受灯丝温度U实>U额，P实>P 额
（具体的一个值）的影响，温度越高电阻U实=U额，P实=P 额
越大（不取平均值）U实<U额，P实<P 额
（一个规律）（一个规律）
相同点：电路图结构一样（五串一并），都要测出对应的电压值和电流值
不同点：1.实验原理：测电阻I=U/R
测电功率P=UI
2.对实验数据的处理：测电阻：定值电阻：多次测量，算出阻值，取平均值，减小误差
灯泡电阻：多次测量，算出阻值，但是不取平均值
测电功率：多次测量，算出电功率，看实际情况和额定情况的关系
3.结论：测电阻：定值电阻：平均值即所求阻值（具体的一个值）
灯泡电阻：灯丝电阻受灯丝温度影响，温度越高，电阻越大
（一个规律）
测电功率：U实=U额，P实=P额，灯泡正常发光
U实<U额，P实<P额，灯泡较暗
U实>U额，P实>P额，灯泡较亮
（一个规律）。

1.关于测量定值电阻阻值得实验【方案一】运用电压表(无电流表)，一个阻值为R0的固定电阻，测量定值电阻阻值．器材：一只电压表，一个阻值为R0的固定电阻、电源、开关和导线若干．实验步骤：步骤一、请你在右图虚线框中画出实验时所需的电路图，并连接电路步骤二、将电压表在Rx两端，闭合开关，读出电压表的示数Ux步骤三、将电压表在R0两端，闭合开关，读出电压表的示数U0步骤四、根据你设计的电路的特点和实验所测得的物理量，写出Rx的表达式(用符号表示)【方案二】运用一只电压表(无电流表)一个已知最大阻值的滑动变阻器，测量定值电阻阻值．器材：一只电压表、一个已知最大阻值的滑动变阻器，电源、开关和导线若干．实验要求：请你在右图虚线框中画出实验所需的电路图．评估交流：(1)从实验操作角度看，以上两个方案中，方案更好．(2)好在(只要求写出一条)2.小明用“伏安法”测量定植电阻Rx的阻值，实验提供的实验器材有：A.待测电阻Rx（阻值约为200Ω）；B.二节干电池（每节干电池的电压约为1.5V）C.电压表一个（量程0～3V，0～15V）；D.电流表一个（0～0.6A，0～3A）；E.滑动变阻器R0（规格为100Ω,2A）；F．开关S一个，导线若干，则；①小明用如图所示的电路来测量待测电阻Rx的阻值，则该电路中电流表所选用的量程对应的分度值为；电路中的最大电流约为 A。

②小明同学在实验过程中发现该实验不能较精确地测量出待测电阻Rx的阻值。

那么，为了能较精确的测出Rx的阻值，请你只利用提供的部分器材重新设计一种可行的实验方案：A．在虚线方框内画出你设计的可行实验电路图，要求连接好电路后，电表的位置不移动就能测出待测电阻Rx的阻值（其中，部分已画好）B．根据所画的电路图，用铅笔线代替导线将实物图连接起来，使之成为符合要求的电路（没有选用的器材就不要连接。

其中，部分导线已连好）C．简述主要的实验步骤：第一步： ;第二步：。

D写出待测电阻的表达式Rx= （用实验步骤和题中的相关字母表示）①0.02A；0.015②A：省略；B：省略；C 将滑动变阻器的阻值调到零观察电压表的示数U1；将滑动变阻器的阻值调到最大观察电压表的示数U2；D．Rx=212100U U U ∙Ω-3.用实验室提供的常用器材（电源是一节干电池）测电阻时，小明外与另外三位同学各自设计了下列甲、乙、丙、四个电路图。

特殊方法测电阻（一）一、安阻法1.双支法1．在伏安法测电阻Rx的实验中。

（1）实验时，如图甲所示，若只有Rx断路，开关闭合后，电路中可能出现的一种现象是电流表示数为A或电压表示数接近V。

（2）在实验过程中，发现电压表不能使用，小明将滑动变阻器调到最大值作为定值电阻R使用（R0阻值已知），设计了如图乙所示的电路测量Rx阻值，测量时，只闭合S1，电流表示数为I1，只闭合S2电流表示数为I2，则S1闭合时，电阻Rx两端的电压Ux＝，电阻Rx＝（均选用I1、I2和R表示）。

（3）因图乙不能测量多组数据，于是小明向老师借了一只定值电阻R0（R值已知），设计了如图丙所示的实验电路，重复（2）中的测量步和计算方法，并多次测量求出了电阻Rx 的阻值。

小明得出的Rx阻值是（选填“正确”、“错误”）的，理由是。

2．只用如下器材：电源（电压未知），导线（若干），电流表（1个），开关（2个），已知阻值大小的定值电阻R，未知电阻Rx．设计实验，测未知电阻Rx的大小。

（1）设计实验电路图并用铅笔画出电路图；（2）写出主要实验步骤，并用测量量表示出Rx的最终表达式。

2.短路法1．小明用图1所示的电路测量额定电压为2.5V的小灯泡电阻。

（1）小明将电路正确连接后，闭合开关，调节变阻器的滑片，使小灯泡刚好正常发光，此时电流表的示数如图3所示，电流表的读数是A，小灯泡的阻值是Ω（小数点后保留一位）；（2）小明又想测某未知电阻Rx 的阻值，设计了如图4所示电路（R为已知阻值的定值电阻），并设计了如下实验步骤，请帮他把缺少的步骤补全，并写出Rx的表达式。

实验步骤：A．按照设计的电路图连接电路； B．闭合S1、S2记录电流表示数为I1；C．________________________________________________；D．利用测得数据写出待测电阻Rx 的表达式：Rx＝______。

3.一支一干法1．晓明利用阻值为R的定值电阻和一块电流表测量未知电阻Rx的阻值。

伏安法测电阻专题：用多种方法测出未知电阻R X的阻值一、伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。

这种用电压表、电流表测电阻的方法叫“伏安法”。

1．原理：欧姆定律2．电路图：（见图1）3．器材：小灯泡（或定值电阻）、开关、电池组、导线、、、。

4．注意点：ⅰ、连接电路时，开关应，滑动变阻器应调到处；ⅱ、滑动变阻器的作用：（1），（2）；ⅲ、本实验中多次测量的目的是：测小灯泡的电阻：；测定值电阻的电阻：。

5．实验步骤：6．分析与论证：对实验如图1实验数据进行分析发现：灯泡的电阻不是定值，是变化的；实验如图2发现：电阻R是定值，不随电压、电流的变化而变化。

难点突破：灯丝的电阻发生改变的原因：受影响；越高，灯丝电阻越大。

二、特殊方法测电阻（说明：单刀双掷开关可以用两个（三）等效替代法等效法虽然也有一块电压表或一块电流表，但在电路中的作用不是为了测量出电压或电流，而是起到标志作用。

方法一：如图10所示，当S接到A时电流表的示数为I；再将 S 接到B时，调节R0（电阻箱）的电阻，使电流表示数仍为I，即R X=R0。

方法二：如图11所示，先合上开关S1，把单刀双掷开关S2接到1，调节滑动变阻器的阻值，使电压表有一合适的示数U0；再把单刀双掷开关S2接到2，调节电阻箱的阻值，使电压表的示数仍为U0，则此时电阻箱的示数即为待测电阻R x的阻值，即R X=R0。

物理与现实生活------欧姆定律部分（一）生活中串联电路电表示数变化的运用：例题一：1.某同学设计了一个电子身高测量仪。

下列四个电路中，R 是定值电阻，R ＇是滑动变阻器，电源电压不变，滑片会随身高上下平移。

能实现身高越高，电压表示数越大电路是（ ）平行练习一：2.如图所示，小宇运用电学知识设计了一个电子身高测量仪，其接入电路的电阻与接入电路的棒长成正比，金属杆cd 和MP （右端P 是滑片）与电路接触良好，杆cd 和MP 的电阻不计．当被测身高增加时，电压表的示数如何变化?合作探究4、如图22甲所示是某同学设计的一个能够测定油箱内油面高度的装置油量表是由学生用电流表改装而成的滑动变阻器R 的金属滑片P 是杠杆的一端当P 在a 端时电路中的电流为0.6A 表示油箱已满；当P 在b 端时电路中的电流为0.1A 表示油箱内无油。

一．伏安法测量小灯泡的电功率公式P UI计算小灯泡的电功率，在额定电压下测出的电功率就是额定功率。

注意：①某些特殊情况下电压表可能测量滑动变阻器电压（电源电压6V，小灯泡额定电压为3.8V，而电压表大量程损坏，需用小量程电压表测量滑动变阻器电压）②不可求小灯泡在不同电压下的功率的平均值，没有实际意义③滑动变阻器的作用：保护电路；改变小灯泡的电压，使小灯泡正常发光二．伏阻法（只有电压表和定值电阻R）1、已知U额电阻R和小灯泡额定电压U额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：2、已知I额电阻R和小灯泡I额：（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电压表的示数为，使小灯泡正常发光；（2）保持滑动变阻器的滑片P的位置不变，断开开关，闭合开关，读出电压表的示数U1；（3）计算出小灯泡的额定电功率为：三、安阻法：（只有电流表和定值电阻R）1、已知U额电阻R和小灯泡U额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。

2、已知I额电阻R和小灯泡I额（1）断开开关，闭合开关，调节滑动变阻器滑片P的位置，直到电流表的示数I1= ，此时小灯泡正常发光，将数据记录在表格中；（2）断开开关，闭合开关，保持滑动变阻器的滑片P的位置不变，将电流表读数I2记录在表格中；（3）则小灯泡的额定功率为。

三、等效替代法：一个电阻箱（或滑动变阻器）和一个电压表（或者一个电流表）测量灯泡的额定电功率。

（1）闭合S 1，S 2，断开S 3，移动滑动变阻，使得电压表示数为小灯泡的额定电压U 额，并记录；（2）保持滑动变阻器闭的滑片位置不变，闭合S 1，S 3，断开S 2，调节变阻箱使电压表示数仍然为小灯泡的额定电压；（3）则小灯泡的额定功率为：2U P R额。

专题11 伏安法和特殊方法测量小灯泡的电功率测量小灯泡的电功率是初中电学的一个重要实验，是电功率一章的最后一节内容，是前面内容的一个升华，知识性综合性，是各省市中考中最常考的电学实验。

伏安法测电功率主要考查电路的连接、电路故障、电流表的读数及电功率的计算，特殊方法测电功率侧重考查电路的设计、实验步骤及表达式的书写等。

一、伏安法测量小灯泡的电功率：1.实验原理：P=UI。

2.电路的设计：用电压表测出小灯泡两端的电压，用电流表测出通过小灯泡的电流，为了多次测量，还需要滑动变阻器，还要用到组成电路必备的元件：电源、开关、导线，所以电路图如下：3.实验过程和记录表格：连接电路，移动滑动变阻器的滑片P，使电压表的示数分别等于小灯泡的额定电压、实际电压为额定电压的1.2倍、实际电压为额定电压的0.8倍，并记下电压表和电流表的示数，观察小灯泡的亮度，将数据和观察到的灯泡的亮暗情况填入下表：U/V I/A P/W 小灯泡的亮度1234. 实验结论：（1）当U实=U额时，P实=P额，用电器正常工作；当U实〉U额时，P实〉P额，用电器容易烧坏；当U实<U额时， P实<P额，用电器不能正常工作。

（2）不同电压下，小灯泡的功率不同，实际电压越大，小灯泡功率越大。

（3）小灯泡的亮度是由小灯泡的实际功率决定的，实际功率越大，小灯泡越亮。

例题1、（2021山西中考真题）“圆梦”学习小组在“测量小灯泡的电功率”实验中，小灯泡额定电压为2.5V考点透视迷津点拨与点对点讲（1）请你用笔画线代替导线，将图甲中的实物电路连接完整（导线不得交叉，其他接法合理即可）。

（2）正确连接电路后，闭合开关，发现电流表指针不动。

但用手按住开关，发现电流表指针摆动，出现这种现象的原因是______ 。

（3）排除故障后，闭合开关，移动滑动变阻器滑片，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡的额定功率是______W。

（4）小组的同学在实验中又测出了几组数据，请你帮他们设计一个实验记录表。

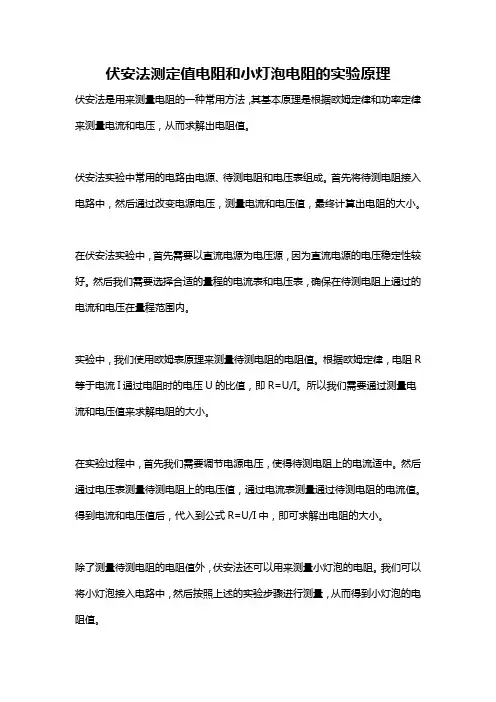

伏安法测定值电阻和小灯泡电阻的实验原理伏安法是用来测量电阻的一种常用方法，其基本原理是根据欧姆定律和功率定律来测量电流和电压，从而求解出电阻值。

伏安法实验中常用的电路由电源、待测电阻和电压表组成。

首先将待测电阻接入电路中，然后通过改变电源电压，测量电流和电压值，最终计算出电阻的大小。

在伏安法实验中，首先需要以直流电源为电压源，因为直流电源的电压稳定性较好。

然后我们需要选择合适的量程的电流表和电压表，确保在待测电阻上通过的电流和电压在量程范围内。

实验中，我们使用欧姆表原理来测量待测电阻的电阻值。

根据欧姆定律，电阻R 等于电流I通过电阻时的电压U的比值，即R=U/I。

所以我们需要通过测量电流和电压值来求解电阻的大小。

在实验过程中，首先我们需要调节电源电压，使得待测电阻上的电流适中。

然后通过电压表测量待测电阻上的电压值，通过电流表测量通过待测电阻的电流值。

得到电流和电压值后，代入到公式R=U/I中，即可求解出电阻的大小。

除了测量待测电阻的电阻值外，伏安法还可以用来测量小灯泡的电阻。

我们可以将小灯泡接入电路中，然后按照上述的实验步骤进行测量，从而得到小灯泡的电阻值。

使用伏安法测量电阻和小灯泡电阻的优点是测量方法简单、方便，只需要基本的电路和仪器即可进行实验。

此外，该方法适用于任何类型的电阻，不受电阻性质的影响。

然而，伏安法也存在一些限制。

首先，待测电阻或小灯泡必须是线性的，即在不同电流和电压下，电阻值不会变化。

其次，伏安法只能测量直流电路中的电阻值，不能测量交流电路中的电阻值。

此外，该方法还受到测量误差的影响，电压表和电流表的误差会对测量结果产生一定的影响。

总而言之，伏安法是一种简单、方便且常用的测量电阻和小灯泡电阻的方法。

通过测量电流和电压值，我们可以根据欧姆定律求解出电阻的大小。

然而，在实际应用中需要注意测量误差问题，并确保电路和仪器的精确性。

竭诚为您提供优质文档/双击可除伏安法测电阻电阻实验报告篇一：伏安法测电阻实验报告伏安法测电阻实验报告姓名得分实验名称：伏安法测量定值电阻的阻值实验时间：实验目的：会用伏安法（即用电压表和电流表）测量定值电阻的阻值实验原理：R=u/I实验器材：电源、电压表、电流表、滑动变阻器、待测定值电阻、开关各一个、导线若干实验电路图：实验步骤：1）断开开关，按照电路图连接电路；2）接入电路的滑动变阻器阻值调到最大；3）检查无误后，再闭合开关s，改变滑动变阻器的阻值三次，分别读出对应的电流表、电压表的示数，并填入下面的表格中；4）断开开关，计算定值电阻R阻值，并算出三次阻值的平均值填入表格；实验巩固：小宇做“测定小灯泡的电阻”实验(小灯泡标有“2.5V"字样)，在实验过程中图7-14图7-15(2)在连接电路时，开关应处于状态，这是为了；闭合开关前，滑动变阻器的滑片应调至，这是为了；(3)正确连好电路后，闭合开关s，发现灯L不发光，故障的原因不可能是()；A．电流表处有开路b．电压表与灯泡相连接的导线接触不良c．导线接触不良D．小灯泡L的灯丝断了(4)灯泡正常发光时，电流表的示数如图7-15所示，请将读数填入表格中的空格处．此时小灯泡的电阻为；(小数点后保留一位数字)(5)分析比较表格中的数据可以看出，在灯丝中的电流逐渐增大的过程中，灯丝的电阻，进一步分析表篇二：伏安法测电阻实验报告科学探究的主要步骤※一、提出问题※二、猜想与假设※三、设计实验（一)实验原理（二)实验装置图（三）实验器材和规格（三）实验步骤（四）记录数据和现象的表格四、进行试验※五、分析与论证※六、评估七、交流与合作※最后：总结实验注意事项第一方面：电学主要实验滑动变阻器复习提纲1、原理——通过改变接入电路中电阻丝的长度，来改变电路中的电阻，从而改变电路中的电流。

2、构造和铭牌意义——200Ω：滑动变阻器的最大阻值1.5A：滑动变阻器允许通过的最大电流3、结构示意图和电路符号——4、变阻特点——能够连续改变接入电路中的电阻值。

测电阻的几种典型方法一、伏安法测电阻1、定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。

2、原理：I=UR3、电路图： 如图1所示4、步骤： ①根据电路图连接实物。

几个注意点：a 、连接实物时，必须注意 开关应断开；② 检查电路无误后，闭合开关S ，三次改变滑动变阻器的阻值，分别读出电流表、电压表的示数，填入表格。

③算出三次Rx 的值，求出平均值。

④整理器材。

二、伏阻法测电阻（一）常见的形式：a 、电压表和定值电阻；b 、电压表和已知最大阻值的变阻器。

（二）具体情形： 1、电压表+定值电阻（1）设计思路：该实验的关键是如何找到待测电阻的电流．因此不妨采用间接测量 的方式：只要求得已知电阻的电流即可．而这一结果可通过测已知电阻两端电压，将测得值除以已知阻值得到．电路图如图8-1所示．（2）实验原理：由欧姆定律可以得到：x x x U R I =，000UI R =，再由串联电路电流处处相等的规律有，000x x x U UR R I U ==因而只需测出已知电阻和未知电阻两端的电压即可． 总结：上面方法是运用一只电压表测量两次，再根据已知电阻计算出被测电阻的阻值．当然可以用两只电压表一次分别测出已知电阻和待测电阻两端的电压，再根据串联电路分压原理计算出被测电阻的阻值．b 、滑动变阻器 变阻（“一上一下” ） 阻值最大（“滑片远离接线柱” ）串联在电路中c 、电流表 “+”接线柱流入，“-”接线柱流出量程选择：算最大电流I=URx并联在电路中 电压表 “+”接线柱流入，“-”接线柱流出 量程选择：看电源电压VARx R ′ 图12、实验改进方案（1）电压表+定值电阻实验步骤:(1)S1、S2合,电压表的示数为U1；(2)S1合，S2开电压表的示数为U2；（3）则Rx= _(U1-U2)*R0/U23、实验改进方案（1）电压表+定值电阻实验步骤:(1)S接a时电压表的示数为U1；(2)S接b时电压表的示数为U2；（3）则Rx=__(U1-U2)*R0/U2思考1：若没有定值电阻R0,有一个最大阻值为R0的滑动变阻器,能否测出待测电阻Rx 呢?(有电压表）1.电路设计2.实验步骤:(1)P到a时电压表的示数为U1;(2)P到b时电压表的示数为U2;(3)则Rx=______U2*R0/ (U1-U2)三、安阻法测电阻（一）常见的形式：a、电流表和定值电阻，b、电流表和已知最大阻值的变阻器。

1电阻的测量实验报告新知一 伏安法定义：用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律导出公式算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。

新知二 伏安法测定值电阻R x 的阻值1、实验目的： 用电流表、电压表测量定值电阻的阻值2、实验原理： 由欧姆定律得R=U/I3、需要测量的物理量： 定值电阻两端的电压和通过定值电阻的电流4、实验电路5、实验器材：电源、开关、导线若干、电流表、电压表、电阻、滑动变阻器（滑动变阻器的作用是： 改变被测电阻两端的电压，同时又保护电路 ） 6、步骤：①：按电路图连接电路（断开开关，将滑动变阻器的滑片移到阻值最大处）。

②：检查电路无误后，闭合开关，调节滑动变阻器的滑片使电压表的指针指到合适的位置读出电压表、电流表的示数，计算出测得的电阻值并将测量数值填入表格中。

③调节滑动变阻器，另测几组电压和电流 ，计算出测得的电阻值并将测量数值填入表格中。

④求出电阻的平均值。

⑤断开开关，整理器材 7、将实验数据记录在下表 实验次数 电压U/V 电流I/A 电阻R/Ω 电阻R x 的平均值 1 2 3 新知三 伏安法测小灯泡电阻 （1）实验目的：用电流表、电压表测小灯泡L 的电阻 (2) 实验原理： 由欧姆定律得R=U/I (3) 需要测量的物理量： 小灯泡 两端的电压和通过小灯泡的电流 （4）电路图：(5)实验器材：电源、开关、导线若干、电流表、电压表、小灯泡、滑动变阻器 （滑动变阻器的作用是： 改变小灯泡两端的电压，同时又保护电路 ）（6）步骤：①：按电路图连接电路（断开开关，将滑动变阻器的滑片移到阻值最大处）。

②：检查电路无误后，闭合开关，调节滑动变阻器的滑片使电压表的指针指到合适的位置读出电压表、电流表的示数，将测量数值填入表格中③调节滑动变阻器，另测几组电流和电压的数值并将测量数值填入表格中④：计算出每次测量得的电阻值并填入表格中⑤断开开关，整理器材（7）记录表格：◆实验中注意事顼： （1）连接实物时，连线不能交叉，开关应 断开 ；滑动变阻器滑片置于 阻值最大处，目的是防止短路引起电流过大保护电路 。

专题26 伏安法测量导体（小灯泡）电阻实验问题知识点1：伏安法测导体电阻实验原理：R=U I实验器材：电源、开关、导线、导体、电流表、电压表、滑动变阻器。

实验电路：实验步骤：1.断开开关，按电路图连接实物电路。

2.闭合开关，调节滑动变阻器的滑片，使电压表的示数分别为1V、2V、3V，读取并记录对应的电流填入表格中。

3.计算每一次的电阻值，并求出它们的平均值记入表格中4.实验结束后，整理好实验器材。

实验表格：次数电压U/V 电流I/A 电阻R/Ω平均值R/Ω123注意：测量定值电阻阻值时要多次测量求平均值，从而减小误差；因为其温度变化较小，对阻值影响很小。

知识点2：伏安法测小灯泡电阻实验原理：R=U I实验器材：电源、开关、导线、小灯泡、电流表、电压表、滑动变阻器。

实验电路：实验步骤：1．断开开关，按电路图连接实物电路。

2．检查无误后闭合开关，移动滑片让灯发光正常（2.5V），发光较暗（2V），发光较强（3V），读取电流表和电压表的示数，并记录入表格中。

3．分别计算出灯泡在不同电压下发光时的电阻记入表格，并分析其电阻不同的原因。

4．实验结束，整理实验器材。

实验表格：实验次数灯泡亮度电压U/V 电流I/A 电阻R /Ω1 发光强2 发光正常3 发光较暗注意：测灯泡电阻时不可以求平均值，因为灯泡电阻随温度变化很大。

小灯泡的灯丝电阻与温度有关，温度越高，电阻越大。

知识点3：伏安法测导体（小灯泡）电阻需要注意的问题用电压表和电流表分别测出电路中某一导体两端的电压和通过的电流就可以根据欧姆定律算出这个导体的电阻，这种用电压表电流表测电阻的方法叫伏安法。

（1）接通电源前应将开关处于断开状态，将滑动变阻器的阻值调到最大；（2）连好电路后要通过试触的方法选择电压表和电流表的量程；（3）滑动变阻器的作用：改变电阻两端的电压和通过的电流；保护电路。

（4）此次实验分两类：一是测定值电阻的阻值，它需要求平均值，因为多次多次测量求平均值，减小实验误差。
