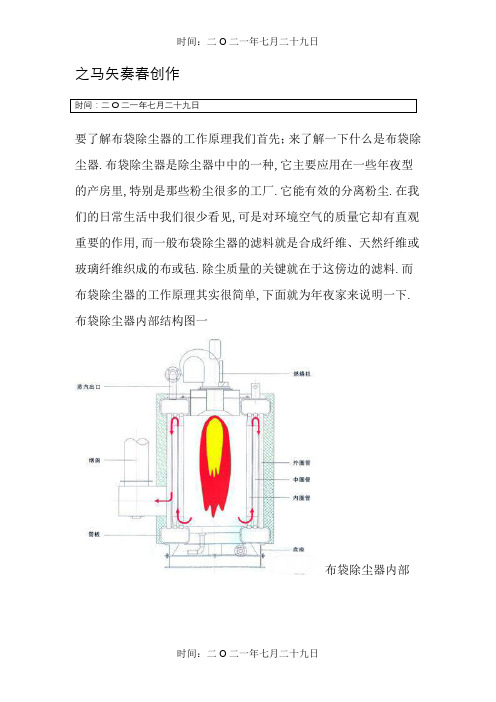

之马矢奏春创作时间：二O二一年七月二十九日要了解布袋除尘器的工作原理我们首先；来了解一下什么是布袋除尘器.布袋除尘器是除尘器中中的一种,它主要应用在一些年夜型的产房里,特别是那些粉尘很多的工厂.它能有效的分离粉尘.在我们的日常生活中我们很少看见,可是对环境空气的质量它却有直观重要的作用,而一般布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡.除尘质量的关键就在于这傍边的滤料.而布袋除尘器的工作原理其实很简单,下面就为年夜家来说明一下.布袋除尘器内部结构图一布袋除尘器内部结构图二布袋除尘器内部结构图三布袋除尘器内部结构图四布袋除尘器内部结构图五布袋除尘器内部结构图六布袋除尘器工作原理：含尘气体由灰斗上部进风口进入后,在挡风板的作用下,气流风板向上流动,流速降低,部份年夜颗粒粉尘由于惯性力的作用被分离出来落入灰斗.含尘气体进入中箱体经；滤袋的过滤,粉尘被阻留在滤袋的外概况,净化后的气体经滤袋口进入上箱体,由出风口排除.随着滤袋概况粉尘不竭增加,除尘器进出口压差也随之上升.当除尘器阻力到达设定值时,控制系统发出清灰指令,清灰系统开始工作.首先电磁阀接到信号后立即开启,使小膜片上部气室的压缩空气被排除,由于小膜片两端受力的改变,是被小膜片关闭的排气通道开启,年夜膜片上部气室的压缩空气由此通道排除,打磨片两端受力改变,使年夜膜片举措讲关闭输出口翻开,气包内压缩空气经输出管和喷吹管入袋口,实现清灰.当控制信号停止后,电磁阀关闭,小膜片、年夜膜片相继复位,喷吹停止.在这个过滤的过程中,布袋除尘器工作原理由三个方面组成,一个是过滤原理,另一个是清灰原理和最后粉尘的清丽,他们分别是：过滤原理：含尘气体由进风口进入,经过灰斗时,气体中部份年夜颗粒粉尘受惯性力和重力作用被分离出来,直接落入灰斗底部.含尘气体通过灰斗后进入中箱体的滤袋过滤区,气体穿过滤袋,粉尘被阻留在滤袋外概况,净化后的气体经滤袋口进入上箱体后,再由出风口排出. 清灰原理：随着过滤时间的延长,滤袋上的粉尘层不竭积厚,除尘设备的阻力不竭上升,当设备阻力上升到设定值时,清灰装置开始进行清灰.首先,一个分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以极急促的时间在上箱体内迅速膨胀,涌入滤袋,使滤袋膨胀变形发生振动,并在逆向气流冲洗的作用下,附着在滤袋外概况上的粉尘被剥离落入灰斗中.清灰完毕后,电磁脉冲阀关闭,提升阀翻开,该室又恢复过滤状态.清灰各室依次进行,从第一室清灰开始至下一次清灰开始为一个清灰周期. 粉尘收集：经过过滤和清灰工作被截留下来的粉尘落入灰斗,再由灰斗口的卸灰装置集中排出. 布袋除尘器运行中控制烟气通过滤料的速度(称为过滤速度)颇为重要.一般取过滤速度为0．5—2m/min,对年夜于0．1µm的微粒效率可达99%以上,设备阻力损失约为980—I470Pa .以上文章由“郑州朴华科技有限公司”技术人员整理提供。

要了解布袋除尘器的工作原理我们首先。

来了解一下什么是布袋除尘器。

布袋除尘器是除尘器中中的一种，它主要应用在一些大型的产房里，特别是那些粉尘很多的工厂。

它能有效的分离粉尘。

在我们的日常生活中我们很少看见，但是对于环境空气的质量它却有直观重要的作用，而一般布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡。

除尘质量的关键就在于这当中的滤料。

而布袋除尘器的工作原理其实很简单，下面就为大家来说明一下。

布袋除尘器内部结构图一布袋除尘器内部结构图二布袋除尘器内部结构图三布袋除尘器内部结构图四布袋除尘器内部结构图五布袋除尘器内部结构图六布袋除尘器工作原理：含尘气体由灰斗上部进风口进入后，在挡风板的作用下，气流风板向上流动，流速降低，部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗。

含尘气体进入中箱体经。

滤袋的过滤，粉尘被阻留在滤袋的外表面，净化后的气体经滤袋口进入上箱体，由出风口排除。

随着滤袋表面粉尘不断增加，除尘器进出口压差也随之上升。

当除尘器阻力达到设定值时，控制系统发出清灰指令，清灰系统开始工作。

首先电磁阀接到信号后立即开启，使小膜片上部气室的压缩空气被排除，由于小膜片两端受力的改变，是被小膜片关闭的排气通道开启，大膜片上部气室的压缩空气由此通道排除，打磨片两端受力改变，使大膜片动作讲关闭输出口打开，气包内压缩空气经输出管和喷吹管入袋口，实现清灰。

当控制信号停止后，电磁阀关闭，小膜片、大膜片相继复位，喷吹停止。

在这个过滤的过程中，布袋除尘器工作原理由三个方面组成，一个是过滤原理，另一个是清灰原理和最后粉尘的清丽，他们分别是：过滤原理：含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部。

含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。

清灰原理：随着过滤时间的延长，滤袋上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值时，清灰装置开始进行清灰。

要了解布袋除尘器的工作原理我们首先；来了解一下什么是布袋除尘器;布袋除尘器是除尘器中中的一种,它主要应用在一些大型的产房里,特别是那些粉尘很多的工厂;它能有效的分离粉尘;在我们的日常生活中我们很少看见,但是对于环境空气的质量它却有直观重要的作用,而一般布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡;除尘质量的关键就在于这当中的滤料;而布袋除尘器的工作原理其实很简单,下面就为大家来说明一下; 布袋除尘器内部结构图一布袋除尘器内部结构图二布袋除尘器内部结构图三布袋除尘器内部结构图四布袋除尘器内部结构图五布袋除尘器内部结构图六布袋除尘器工作原理：含尘气体由灰斗上部进风口进入后,在挡风板的作用下,气流风板向上流动,流速降低,部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗;含尘气体进入中箱体经；滤袋的过滤,粉尘被阻留在滤袋的外表面,净化后的气体经滤袋口进入上箱体,由出风口排除;随着滤袋表面粉尘不断增加,除尘器进出口压差也随之上升;当除尘器阻力达到设定值时,控制系统发出清灰指令,清灰系统开始工作;首先电磁阀接到信号后立即开启,使小膜片上部气室的压缩空气被排除,由于小膜片两端受力的改变,是被小膜片关闭的排气通道开启,大膜片上部气室的压缩空气由此通道排除,打磨片两端受力改变,使大膜片动作讲关闭输出口打开,气包内压缩空气经输出管和喷吹管入袋口,实现清灰;当控制信号停止后,电磁阀关闭,小膜片、大膜片相继复位,喷吹停止;在这个过滤的过程中,布袋除尘器工作原理由三个方面组成,一个是过滤原理,另一个是清灰原理和最后粉尘的清丽,他们分别是：过滤原理：含尘气体由进风口进入,经过灰斗时,气体中部分大颗粒粉尘受惯性力和重力作用被分离出来,直接落入灰斗底部;含尘气体通过灰斗后进入中箱体的滤袋过滤区,气体穿过滤袋,粉尘被阻留在滤袋外表面,净化后的气体经滤袋口进入上箱体后,再由出风口排出;清灰原理：随着过滤时间的延长,滤袋上的粉尘层不断积厚,除尘设备的阻力不断上升,当设备阻力上升到设定值时,清灰装置开始进行清灰;首先,一个分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以极短促的时间在上箱体内迅速膨胀,涌入滤袋,使滤袋膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离落入灰斗中;清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态;清灰各室依次进行,从第一室清灰开始至下一次清灰开始为一个清灰周期;粉尘收集：经过过滤和清灰工作被截留下来的粉尘落入灰斗,再由灰斗口的卸灰装置集中排出;布袋除尘器运行中控制烟气通过滤料的速度称为过滤速度颇为重要;一般取过滤速度为0．5—2m/min,对于大于0．1µm的微粒效率可达99%以上,设备阻力损失约为980—I470Pa ;以上文章由“郑州朴华科技有限公司”技术人员整理提供。

除尘器结构示意图除尘器是把粉尘从烟气中分离出来的设备叫除尘器或除尘设备。

除尘器的性能用可处理的气体量、气体通过除尘器时的阻力损失和除尘效率来表达。

同时，除尘器的价格、运行和维护费用、使用寿命长短和操作管理的难易也是考虑其性能的重要因素。

用途是除尘器是锅炉及工业生产中常用的设施除尘器按其作用原理分成以下五类(1)机械力除尘器包括重力除尘器、惯性除尘器、离心除尘器等。

(2)洗涤式除尘器包括水浴式除尘器、泡沫式除尘器，文丘里管除尘器、水膜式除尘器等。

(3)过滤式除尘器包括布袋除尘器和颗粒层除尘器等(4)静电除尘器。

(5)磁力除尘器。

除尘器按照除尘方式分为：（1）干式除尘器。

不同除尘器及其部件(15张)（2）半干式除尘器。

（3）湿式除尘器。

现在工业中用的比较多的是电袋复合式除尘器及袋式除尘器。

（fabric filter ）电袋复合式除尘技术：电袋复合除尘器即在一个箱体内，前端安装一短电场，后端安装滤袋场，烟尘从左端引入，首先经过电场区，尘粒在电场区荷电并有80%~90%粉尘被收集下来。

（发挥电除尘的优点，降低袋场负荷）。

经过电场的烟气部分通过电场区后进入袋区，经滤袋外表面进入滤袋内腔，粉尘被阻留在滤袋外表面，纯净的气体从内腔排气烟道，从烟道排出。

电袋复合式除尘器结合了电除尘器及纯布袋除尘器两者的优点，是新一代的除尘技术，目前国内共有将近200台的电袋复合式除尘器投入使用。

袋式（布袋）除尘技术：定义：利用滤袋进行过滤除尘的技术。

滤袋的材质：天然纤维、化学合成纤维、玻璃纤维、金属纤维。

形式：气体由滤袋外到内部，粉尘在滤袋外表面气体由滤袋内到外部，粉尘在滤袋内表面1957年，脉冲袋式除尘器问世。

编辑本段除尘器行业标准AQ 1022-2006 煤矿用袋式除尘器DL/T 514-2004 电除尘器JB/T 10341-2002 滤筒式除尘器JB/T 20108-2007 药用脉冲式布袋除尘器JB/T 6409-2008 煤气用湿式电除尘器MT 159-1995 矿用除尘器JC/T 819-2007 水泥工业用CXBC系列袋式除尘器JC 837-1998 建材工业用分室反吹风袋式除尘器JB/T 8532-2008 脉冲喷吹类袋布除尘器JB/T 9055-1999 机械振动类袋式除尘器编辑本段除尘器选型依据1、处理风量（Q）处理风量是指除尘设备在单位时间内所能净化气体的体积量。

布袋除尘器内部结构图,布袋除尘器工作原理布袋除尘器，除尘器, 日常生活, 工作原理，结构图要了解布袋除尘器的工作原理我们首先；来了解一下什么是布袋除尘器。

布袋除尘器是除尘器中中的一种，它主要应用在一些大型的产房里,特别是那些粉尘很多的工厂。

它能有效的分离粉尘.在我们的日常生活中我们很少看见，但是对于环境空气的质量它却有直观重要的作用，而一般布袋除尘器的滤料就是合成纤维、天然纤维或玻璃纤维织成的布或毡。

除尘质量的关键就在于这当中的滤料。

而布袋除尘器的工作原理其实很简单,下面就为大家来说明一下.布袋除尘器内部结构图一布袋除尘器内部结构图二布袋除尘器内部结构图三布袋除尘器内部结构图四布袋除尘器内部结构图五布袋除尘器内部结构图六布袋除尘器工作原理：含尘气体由灰斗上部进风口进入后，在挡风板的作用下，气流风板向上流动,流速降低，部分大颗粒粉尘由于惯性力的作用被分离出来落入灰斗。

含尘气体进入中箱体经；滤袋的过滤，粉尘被阻留在滤袋的外表面，净化后的气体经滤袋口进入上箱体，由出风口排除. 随着滤袋表面粉尘不断增加，除尘器进出口压差也随之上升。

当除尘器阻力达到设定值时，控制系统发出清灰指令,清灰系统开始工作.首先电磁阀接到信号后立即开启，使小膜片上部气室的压缩空气被排除，由于小膜片两端受力的改变，是被小膜片关闭的排气通道开启，大膜片上部气室的压缩空气由此通道排除，打磨片两端受力改变,使大膜片动作讲关闭输出口打开，气包内压缩空气经输出管和喷吹管入袋口,实现清灰。

当控制信号停止后，电磁阀关闭，小膜片、大膜片相继复位,喷吹停止。

在这个过滤的过程中,布袋除尘器工作原理由三个方面组成，一个是过滤原理，另一个是清灰原理和最后粉尘的清丽，他们分别是：过滤原理：含尘气体由进风口进入，经过灰斗时，气体中部分大颗粒粉尘受惯性力和重力作用被分离出来，直接落入灰斗底部.含尘气体通过灰斗后进入中箱体的滤袋过滤区，气体穿过滤袋，粉尘被阻留在滤袋外表面，净化后的气体经滤袋口进入上箱体后，再由出风口排出。
