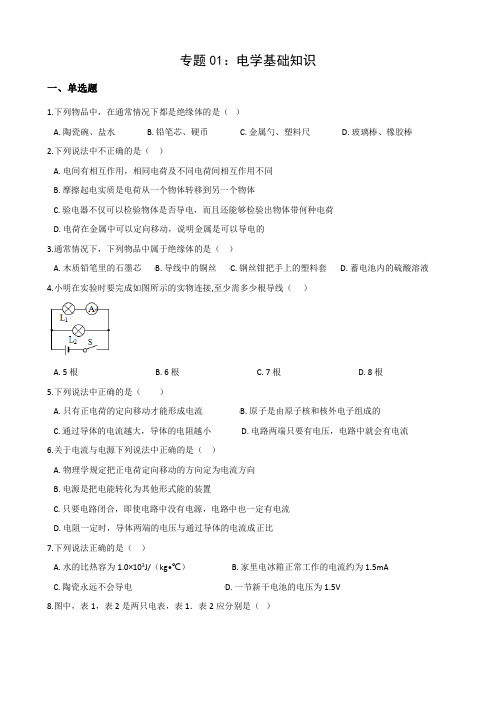

专题01：电学基础知识一、单选题1.下列物品中，在通常情况下都是绝缘体的是（）A. 陶瓷碗、盐水B. 铅笔芯、硬币C. 金属勺、塑料尺D. 玻璃棒、橡胶棒2.下列说法中不正确的是（）A. 电间有相互作用，相同电荷及不同电荷间相互作用不同B. 摩擦起电实质是电荷从一个物体转移到另一个物体C. 验电器不仅可以检验物体是否导电，而且还能够检验出物体带何种电荷D. 电荷在金属中可以定向移动，说明金属是可以导电的3.通常情况下，下列物品中属于绝缘体的是（）A. 木质铅笔里的石墨芯B. 导线中的铜丝C. 钢丝钳把手上的塑料套D. 蓄电池内的硫酸溶液4.小明在实验时要完成如图所示的实物连接,至少需多少根导线（）A. 5根B. 6根C. 7根D. 8根5.下列说法中正确的是（）A. 只有正电荷的定向移动才能形成电流B. 原子是由原子核和核外电子组成的C. 通过导体的电流越大，导体的电阻越小D. 电路两端只要有电压，电路中就会有电流6.关于电流与电源下列说法中正确的是（）A. 物理学规定把正电荷定向移动的方向定为电流方向B. 电源是把电能转化为其他形式能的装置C. 只要电路闭合，即使电路中没有电源，电路中也一定有电流D. 电阻一定时，导体两端的电压与通过导体的电流成正比7.下列说法正确的是（）A. 水的比热容为1.0×103J/（kg•℃）B. 家里电冰箱正常工作的电流约为1.5mAC. 陶瓷永远不会导电D. 一节新干电池的电压为1.5V8.图中，表1，表2是两只电表，表1．表2应分别是（）A. 电流表、电压表B. 电流表、电流表C. 电压表、电流表D. 电压表、电压表9.家庭卫生间通常装有照明灯和排气扇，使用时，有时需要各自独立工作，有时需要同时工作，下列电路图中符合上述要求的是（）A. B.C. D.10.下列说法正确的是（）A. 导体电阻大小是由电压和电流决定的B. 电荷的定向移动形成电流C. 电压越大，电流越大D. 电子的定向移动方向就是电流方向二、填空题11.甲、乙、丙三个轻质小球，任意两个靠近均相互吸引，已知甲带正电，则乙球不可能带________电，若丙球能吸引不带电的轻小物体，则乙球________（选填“带正电”、“带负电”、“不带电”)12.如图所示，将餐巾纸摩擦后的吸管放在铁支架上，再用毛皮摩擦过的橡胶棒靠近吸管，发现它们互相排斥，说明吸管带________（选填“正”吸或“负”）电荷，吸管上的电荷没有通过铁支架转移，说明吸管是________（选填“导体”或“绝缘体”）。
专题十二 电学综合计算题题型一：电学基础计算1．（2021·广东中考真题）如图甲电路，电源电压不变，闭合开关S ，将滑动变阻器R 的滑片P 由a 移动到b 时，R 0的电功率和电流的P-I 关系图像如图乙所示，求： （1）电源电压；（2）滑动变阻器的最大阻值。
【答案】（1）9V ；（2）72欧 【详解】解：（1）当滑片P 在b 端时，只有R 0工作，电流最大为b 0.5A I =电源电压为b 4.5W =9V 0.5A P U I == （2）R 0的阻值为0b 9V 18Ω0.5AU R I === 当滑片P 在a 端时，电阻最大，电流最小，此时a 0.1A I =总电阻为a 9V 90Ω0.1AU R I ===总 滑动变阻器最大电阻为0=90Ω18 Ω72ΩR R R -=-=总滑答：（1）电源电压为9V ；（2）滑动变阻器的最大阻值为72Ω。
2．（2021·江苏扬州市·中考真题）如图所示为模拟调光灯电路，电源电压恒为6V ，灯泡标有“2.5V0.5A”字样（灯阻值不变），滑动变阻器标有“20Ω1A ”字样， （1）求灯泡正常发光时的电功率；（2）求灯泡正常发光时滑动变阻器接入电路的阻值； （3）该电路设计是否有缺陷?如有，请给出解决办法。
【答案】（1）1.25W ；（2）7Ω；（3）见解析 【详解】解：（1）灯泡正常发光时的电功率P L =U L I L =2.5V×0.5A=1.25W（2）灯泡正常发光时通过电路的电流是0.5A ，滑动变阻器接入电路的阻值L 6V V=0.5AU U U R I I -==滑滑-2.5=7Ω （3）因为当灯泡正常发光时，滑动变阻器接入电路中的电阻不为零，所以不足是：再移动滑动变阻器的滑动片时，可能会使灯泡烧坏；改进的措施：串联一个保护电阻。
答：（1）灯泡正常发光时的电功率是1.25W ；（2）灯泡正常发光时滑动变阻器接入电路的阻值是7Ω； （3）见解析。

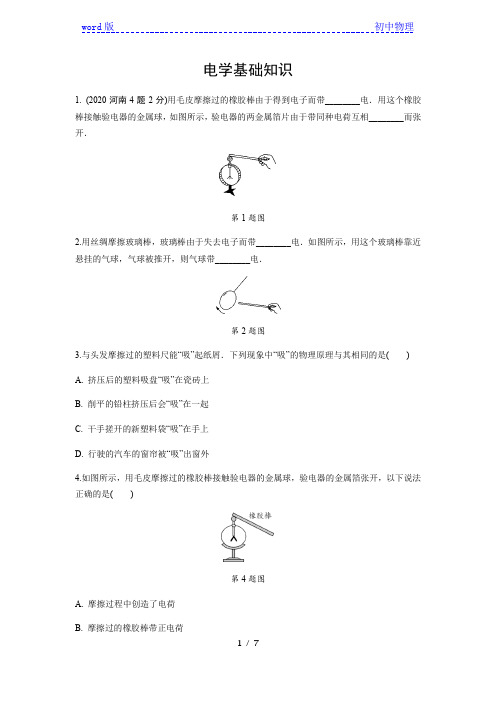

电学基础知识1. (2020河南4题2分)用毛皮摩擦过的橡胶棒由于得到电子而带________电．用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷互相________而张开．第1题图2.用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带________电．如图所示，用这个玻璃棒靠近悬挂的气球，气球被推开，则气球带________电．第2题图3.与头发摩擦过的塑料尺能“吸”起纸屑．下列现象中“吸”的物理原理与其相同的是()A. 挤压后的塑料吸盘“吸”在瓷砖上B. 削平的铅柱挤压后会“吸”在一起C. 干手搓开的新塑料袋“吸”在手上D. 行驶的汽车的窗帘被“吸”出窗外4.如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔张开，以下说法正确的是()第4题图A. 摩擦过程中创造了电荷B. 摩擦过的橡胶棒带正电荷C. 经橡胶棒接触后的验电器带正电荷D. 金属箔张开是由于同种电荷相排斥5.人类对原子结构的认识始于对静电现象的研究，下列有关说法中正确的是()A. 摩擦起电创造了电荷B. 自然界只存在正、负两种电荷C. 同种电荷相吸引，异种电荷相排斥D. 从静电现象认识到原子核是可分的6. (2020河南10题2分)如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体．下列物品中不能．．使用的是() A. 木擀面杖 B. 橡胶手套C. 铝拖把杆D. 塑料凳子7.一款5G手机的折叠屏由柔性发光二极管制成，其中制成发光二极管的材料是()A. 导体B. 半导体C. 超导体D．绝缘体8.下列物品中，在通常情况下都是绝缘体的是()A. 玻璃棒、橡胶棒B. 铅笔芯、硬币C. 金属勺、塑料尺D. 陶瓷碗、盐水9.下列说法正确的是()A. 物理学规定正电荷定向移动的方向为电流方向B. 导体的电阻由导体的长度、横截面积和电压决定C. 导线用铜制造是利用了铜具有较好的导热性D. 遥感卫星利用物体辐射的紫外线拍摄地面情况10.某额定电压为220 V的电动扶梯(已接地)，只需在白天且有人时开启，利用红外线开关S(有人时闭合、无人时断开)及可见光开关S2(白天闭合、夜间断开)即可实现自动控制．请在1图中按要求正确完成电路连接．第10题图11.小海和小梅一起做“探究并联电路中电流的规律”实验．(1)图甲是他们设计的电路图，图乙是他们测量电流时连接的实验电路，此时电流表测量的是______(选填“A”“B”或“C”)处的电流．第11题图(2)请在图乙中移动一根导线，让电流表测量另外一处的电流．在移动的导线上画“×”，并用笔画线代替导线连接正确的电路．移动后电流表测量的是________(选填“A”“B”或“C”)处的电流．(3)测出A、B、C三处的电流如表所示，由此得出初步结论：______________(只写表达式)．小梅指出：为了得出更普遍的规律，应当进行多次实验．操作方法是：_________________ _______________________________________________________________.(4)小海利用原有的实验器材，添加一个开关，又设计了一个电路．利用这个电路，不用更换电流表的位置，就可直接测出A、B、C三处的电流，同样可得出三处电流的关系．请在虚线框中画出电路图．能力提升1. (2020淮安)如图所示的电路，当开关S1、S2闭合时，灯泡L1、L2同时发光，此时电流表测量通过灯泡________的电流，L1发光一段时间后突然熄灭，L2仍然发光，此时电流表示数与L1熄灭前的相比________(选填“变大”“变小”或“不变”)．第1题图2. (2020解析与检测)两只小灯泡L1和L2连接在同一电路中，以下哪个特点可以确认两灯是串联的()A. 两灯亮度一样B. 两灯两端的电压相等C. 通过两灯的电流相等D. 两灯两端的电压不相等3. (2020重庆B卷)某种电子测温枪靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪的显示屏显示被测者温度；在环境光线较暗看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；在测温开关S1断开时闭合开关S2，灯泡L不发光．关于热敏电阻R 与补光灯泡L在电路中的连接方式，图中的电路符合要求的是()4. (2020郑州一模改编)如图所示的电路中，灯L1、L2的额定电压相同，将开关S闭合，发现灯L1比L2更亮，下列说法正确的是()第4题图A. 灯L1和L2串联B. 灯L1和L2两端电压不相等C. 通过L1的电流与通过L2的电流相等D. 若L1灯丝断了，则灯L2可以发光创新思维1. (2020金华)人们为了揭示原子结构的奥秘，经历了漫长的探究过程.1911年物理学家卢瑟福用带正电的α粒子轰击金属箔．实验发现：多数α粒子穿过金属箔后仍保持原来的运动方向，绝少数α粒子发生了较大角度的偏转．(1)卢瑟福提出了原子的核式结构模型，认为原子的中心有一个很小的________；(2)当α粒子轰击金属箔时，图中四条运动轨迹不可能．．．出现的是________(填字母)．第1题图1.负排斥2. 正正3. C4. D5. B6. C7. B8. A9. A10. 如答图所示第10题答图11. (1)C(2)如答图甲(或乙)所示A(或B)(3)I C＝I A＋I B换用不同规格的灯泡进行多次实验(4)如答图丙所示第11题答图【能力提升】1. L2变小2. D3. D4. D【创新思维】1. (1)原子核(2)C。
-------------7．1 电流 电压第一课时 电荷 电流学习目标1．知道电荷、电量的概念。
2．理解电流的概念，知道电流的方向，记住电流的单位，会使用tQI ＝计算电流和电量。
3．理解电流表的使用方法，能正确地将电流表的符号画在电路中，或将电流表的实物图连接在电路中，知道电流表的量程和最小刻度，会选择合适的电流表的量程，能正确读出电流表示数。
知识解读1． 电荷的基本单元是电子，电荷的多少叫电量，电量Q 的单位是库仑，用C 表示，1C 的电量相当于6.25×1018个电子所带的电荷量。
2． 电流的形成⑴电流是电荷定向移动形成的；⑵形成电流的电荷有：正电荷、负电荷。
酸碱盐的水溶液中是正负离子，金属导体中是自由电子。
3． 电流的方向⑴规定：正电荷定向移动的方向为电流的方向； ⑵电流的方向跟负电荷定向移动的方向相反； ⑶在电源外部，电流的方向是从电源的正极流向负极。
4. 电流的大小⑴物理学上用电流强度（简称电流）表示电流的强弱，符号为I ，等于每秒内通过导体横截面的电量，即tQI ＝； ⑵电流的单位是安培，简称安，1A ＝1C/s,常用单位还有微安（mA ）和毫安（μA ），1mA ＝103A ， 1μA ＝10-3A 。
⑶常见家用电器的工作电流一般为零点几安培，但电吹风空调等工作电流可以达到几安培甚至十几安培。
5. 电流表的使用：⑴使用前应检查指针是否指在零刻度线上； ⑵电流表与被测电路串联；⑶使电流从电流表正接线柱流入，从负接线柱流出；⑷应选择合适量程，在事先不知道电流的大小时，可以用试触法； ⑸读数时，应按量程读数；⑹不能把电流表直接接在电源两端，否则造成电源短路，损坏电源和电流表。
经典例说【例1】关于电流的方向，下列说法正确的是 〔 〕A ．在金属导体中是自由电子定向移动形成的电流，所以自由电子定向移动的方向就是电流的方向B ．在导电溶液中有可能是自由移动的正、负离子，所以电流的方向不能确定C ．金属导体中的电流方向与其中的自由电子定向移动的方向相反 D.带正电粒子移动的方向就是电流的方向 【思路点拨】此题主要考查对于电流方向的理解 【解】C【点评】解题中注意两点：一，电荷必须是定向移动才能形成电流；二，判断带电种类对于电流方向的判断很重要。

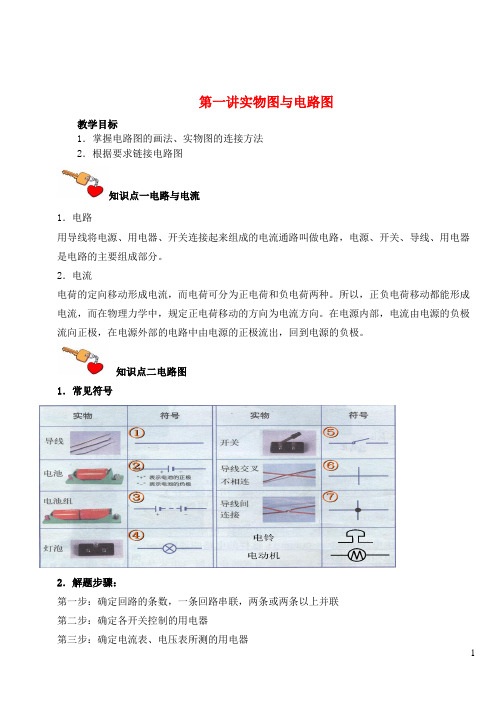

第一讲实物图与电路图教学目标1．掌握电路图的画法、实物图的连接方法2．根据要求链接电路图知识点一电路与电流1．电路用导线将电源、用电器、开关连接起来组成的电流通路叫做电路，电源、开关、导线、用电器是电路的主要组成部分。
2．电流电荷的定向移动形成电流，而电荷可分为正电荷和负电荷两种。
所以，正负电荷移动都能形成电流，而在物理力学中，规定正电荷移动的方向为电流方向。
在电源内部，电流由电源的负极流向正极，在电源外部的电路中由电源的正极流出，回到电源的负极。
知识点二电路图1．常见符号1．解题步骤：第一步：确定回路的条数，一条回路串联，两条或两条以上并联第二步：确定各开关控制的用电器第三步：确定电流表、电压表所测的用电器第四步：检查电路，是否有短路、短路情况2．解题步骤：第一步：确定回路的条数，一条回路串联，两条或两条以上并联第二步：确定各开关控制的用电器第三步：确定电流表、电压表所测的用电器第四步：检查电路，是否有短路、短路情况知识点二三种电路状态：通路、开路、短路【经典例题一】1．下列电路图和所示实物图相对应的是（）A．B．C．D．【解答】解：由实物图可知，两灯并联，开关S1在干路上控制整个电路，S2在L2支路上，由各选项电路图知，ABC与实物图不相符，D与实物图相符。
故选：D。
2．如图中的电路图和实物图相对应的是（）A．B．C．D．【解答】解：从实物图中可以看出，两只灯泡并联，开关控制干路，电流表测量灯泡L1的电流。
A、图中，电流从正极出发，经开关分支，已知经电流表、灯泡L1，另一支经灯泡L2然后共同回负极，与实物图符合；B、图中电流表测量灯泡L2的电流，与实物图不符；C、图中电流表测量干路上的电流，与实物图不符；D、图中电流表的连接位置错误。
故选：A。
【变式练习】1．如图中的电路图和实物图相对应的是（）A．B．C．D．【解答】解：电流从电源的正极出发，分别流经两个灯泡，一条经过灯泡L1后到达开关S1回到负极；另一条经过开关S2后，再经过另一个灯泡L2到达开关S1回到负极，所以两灯并联；开关S1控制干路，开关S2只控制灯泡L2，对应的电路图是D。
微专题01故障电路分析考点1电路故障分析解题步骤：电路故障主要有断路和短路两种情况。
判断方法：串联电路：首先电流表有示数是短路，无示数是断路；然后根据电压表有无示数判断故障的具体位置。
并联电路：一般为用电器断路。
针对练习：1．如图所示，是某同学做实验时的电路图，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A．灯泡 L1短路B．灯泡 L1断路C．灯泡 L2短路D．灯泡L2断路2．如图所示，电源电压为6V且保持不变，当开关闭合后，电压表有示数，电流表无示数，该电路只有一处故障，则故障可能是（）A．L1短路 B．L2短路C．L1断路 D．L2断路3．在如图所示电路中，当闭合开关S后，发现两灯都不亮，电流表的指针指在“0”刻度线不动，而电压表指针有明显偏转，则该电路中的故障可能是（）A．电流表坏了B．灯泡L2的灯丝断了C．两个灯泡都断路D．灯泡L1的灯丝断了4．如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是（）A．灯泡短路B．灯泡断路C．滑动变阻器短路D．滑动变阻器断路5．测小灯泡电阻时，电路如图所示，闭合开关后，灯泡正常发光，电压表读数正常，电流表量程选择正确，但指针不动，这可能是（）A．电流表已烧坏B．电流表完好，但电路未接通C．电流表接线短路D．灯泡接线短路6．如图所示电路，电源电压为 3V，当开关 S 闭合时，却只有一只灯泡发光，且电压表数为 0V，由此可以判断电路的故障可能是（）A．灯 L1短路B．灯 L2短路C．灯 L1开路D．灯 L2开路7．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A．灯L断路 B．灯L短路 C．变阻器R断路 D．变阻器R短路8．如图所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动．该电路的故障可能是（）A．灯L1的接线短路B．灯L2的接线短路C．灯L2的灯丝断了D．灯L1的灯丝断了9．在图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作.过了一会儿，小灯泡熄灭，观察到电流表、电压表示数均为零，若电路中只有一处故障且只发生在小灯L 或电阻R上，电路故障是A．电阻R短路B．电阻R断路C．小灯L短路D．小灯L断路10．如图所示的电路中，当开关S闭合时，灯L1和L2均不亮。
如图所示的电路中，若闭合 S 后则电路里将会发生 ;要想使两灯泡并联，只需将导线 e 由B 接线柱拆下改接到接线柱上即可，要使两灯泡串联，在原图基础上最简单的改接方法是电荷及检验、带电与导电（常考单选或填空，题目简单，注意区分带电与导电的不同，重要度 1）有A B C 、D 四个轻质小球，已知 C 与丝绸摩擦过的玻璃棒排斥， A 与C 相吸引，A 与D 相排斥，B与D 相吸引，则下列判断正确的是（）A. A 球带负电，D 球带负电，B 球一定带正电B. A 球带负电，D 球带正电，B 球一定带负电C. A 球带负电，D 球带负电，B 球可能带正电，也可能不带电D. A 球带正电，D 球带正电，B 球可能带正电，也可能不带电小军在加油站看到一醒目的标语：“严禁用塑料桶装汽油”，简述此规定的缘 由： 。
打扫房间时，小明用干绸布擦穿衣镜时发现擦过的镜面很容易沾上细小绒毛，这是因为镜面因而带了电，带电体有__________ 的性质，所以绒毛被吸到镜子上 ___ • 下列说法中，正确的是 （）A. 摩擦起电就是创造了电荷B. 金属导体中自由电子定向移动的方向与电流方向相同C. 规定正电荷定向移动的方向为电流的方向D. 与任何物体摩擦后的玻璃一定带正电电流的产生与电路的构成（此知识点极少单独出题，一般会融入到电学的其他知识中考查，重要度2）如图甲所示，验电器 A 带负电，B 不带电.用带有绝缘手 柄的金属棒把验电器 A B 两金属球连接起来的瞬间 （如图乙所示），金属棒中（A.电流方向由A 到BB.电流方向由B 到AC.有电流但方向无法确定D .始终无电流特别提示要熟练掌握通路、断路、短路、短接四个概念。
如图所示的电路，当 S 闭合时灯亮。
人们规定 ________________ 定向移动的方向为电流的方向，金属导体中的电流是 成的。
在金属导体中，若 10s 内通过横截面的电荷量为20C,则导体中的电流为定向移动形 A 。
电学知识梳理Ⅰ.电阻；电阻定律电阻：电阻的定义是对电流有阻碍作用的电器元件。
单位：欧姆（简写：欧，符号：Ω） 电阻定律：电阻大小与材料电阻率有关，与长度成正比，与横截面积成反比。
表达式：电阻的串联和并联：电阻的串联公式：n n R R R R +++=∑...21（原理：串联电路的分压作用） 电阻的并联公式：nn R R R R 1...11121+++=∑（原理：并联电路的分流作用） 其中特殊的例子为：)(21111212121母和子积R R R R R R R +=+=+ 例题1：1.关于电阻率的说法，正确的是A.电阻率ρ越大的导体，电阻可以很小B.电阻率表征了导体材料的导电能力的强弱，由导体的长度决定，与温度无关C.电阻率ρ与导体的长度L 和横截面积S 有关D.所有导体和半导体电阻率ρ与温度都成正比解析：此题是定义题，考的地方是对电阻定律的理解和认识。
A.电阻率ρ越大的导体，电阻可以很小（正确）B.电阻率表征了导体材料的导电能力的强弱，由导体的长度决定，与温度无关（错误，红色部分表述完全错误，铂电阻温度计是一个反例）C.电阻率ρ与导体的长度L 和横截面积S 有关（错误，电阻率是物质的性质）D.所有导体和半导体电阻率ρ与温度都成正比（错误，电阻率是物质的性质+1）所以选的是A。
例题2：有一金属电阻丝的阻值约为20Ω，现用以下实验器材测量其电阻率：A．电压表V1(量程0～15V，内阻约为15)B．电压表V2(量程0～3V，内阻约为3)C．电流表A1(量程0～0.3A，内阻约为0.5)D．电流表A2(量程0～3A，内阻约为0.1)E．滑动变阻器(阻值范围0～1kΩ，允许最大电流0.2A)F．滑动变阻器(阻值范围0～20Ω，允许最大电流1.0A)G．螺旋测微器H．电池组(电动势3V，内电阻约为0.5Ω)I．开关一个和导线若干(1)某同学决定采用分压式接法调节电路．为了比较准确地测量出电阻丝的电阻，电压表选________，电流表选________，滑动变阻器选________．(只需填写器材前面的字母) (2)用螺旋测微器测量该电阻丝的直径，示数如图甲所示，该电阻丝直径的测量值d＝________mm；(3)如图乙所示，将电阻丝拉直后两端分别固定在刻度尺两端的接线柱a和b上，其间有一可沿电阻丝滑动的触头p，触头的上端为接线柱c．当按下触头时，它才与电阻丝接触，触头位置可在刻度尺上读出．该同学测电阻丝电阻的实物连接如图丙所示，在连接最后一根导线的左端到电池组正极之前，请指出其中仅有的2个不当之处，并说明如何改正．(4)实验中改变触头与电阻丝接触的位置，并移动滑动变阻器的滑片，使电流表I的示数保持不变，记录对应的电压表的示数U和接入电路的电阻丝的长度L．利用测量数据描点作出U-L图线，如图丁所示，并求得图线的斜率为k．则用电阻丝的直径d、电流I和斜率K表示电阻丝的电阻率＝________．解答和解析：Ⅰ.这里考察的主要是实验器材的选择。
中考物理电学部分知识点、公式总结中考物理电学部分知识点、公式总结电流和电路电荷电荷也叫电，是物质的一种属性。
①电荷只有正、负两种。
与丝绸摩擦过的玻璃棒所带电荷相同的电荷叫正电荷；而与毛皮摩擦过的橡胶棒所带电荷相同的电荷叫负电荷。
②同种电荷互相排斥，异种电荷互相吸引。
③带电体具有吸引轻小物体的性质④电荷的多少称为电量。
⑤验电器用来检验物体是否带电的仪器，是依据同种电荷相互排斥的原理工作的。
2、导体和绝缘体容易导电的物体叫导体，金属、人体、大地、酸碱盐的水溶液等都是是常见的导体。
不容易导电的物体叫绝缘体，橡胶、塑料、玻璃、陶瓷等是常见的绝缘体。
理解导体和绝缘体的划分并不是绝对的，当条件改变时绝缘体也能变成导体，例如在常温下是很好的绝缘体的玻璃在高温下就变成了导体。
又如常态下，气体中可以自由移动的带电微粒（自由电子和正、负离子）极少，因此气体是很好的绝缘体，但在很强的电场力作用下，或者当温度升高到一定程度的时候，由于气体的电离而产生气体放电，这时气体由绝缘体转化为导体。
所以，导体和绝缘体没有绝对界限。
在条件改变时，绝缘体和导体之间可以相互转化。
3、电路将用电器、电源、开关用导线连接起来的电流通路电路的三种状态处处连通的电路叫通路也叫闭合电路，此时有电流通过；断开的电路叫断路也叫开路，此时电路中没有电流；用导线把电源两极直接连起来的电路叫短路。
4、电路连接方式串联电路、并联电路是电路连接的基本方式。
理解识别电路的基本方法是电流法，即当电流通过电路上各元件时不出现分流现象，这几个元件的连接关系是串联，若出现分流现象，则分别在几个分流支路上的元件之间的连接关系是并联。
5、电路图用符号表示电路连接情况的图形。
电流电压电阻欧姆定律1、电流的产生由于电荷的定向移动形成电流。
电流的方向①正电荷定向移动的方向为电流的方向理解在金属导体中形成的电流是带电的自由电子的定向移动，因此金属中的电流方向跟自由电子定向移动的方向相反。
专题01 电学基础知识（解析版）-2021年中考物理电学提优特训专题一、单项选择题1. (2020长沙)干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松．下列说法正确的是()A. 塑料是导体B. 梳子梳头后，梳子带电而头发不带电C. 梳子与头发摩擦的过程中创造了电荷D. 头发变得蓬松是因为带上同种电荷而互相排斥【答案】D【解析】塑料是绝缘体，A错误；用塑料梳子梳头发时，塑料梳子与头发相互摩擦，发生了电荷的转移，从而使梳子和头发分别带上异种电荷，B错误；摩擦起电的实质是电子从一个物体转移到另一个物体，并没有创造电荷，C错误；因为头发带上同种电荷而互相排斥，所以头发越梳越蓬松，D正确．故选D.2. (2020青海)甲、乙、丙三个轻质泡沫小球用绝缘细线悬挂在天花板上，它们之间相互作用时的场景如图所示，已知丙球与丝绸摩擦过的玻璃棒带同种电荷．下列判断正确的是()第2题图A. 甲、乙两球均带正电荷B. 甲、乙两球均带负电荷C. 甲球带正电，乙球一定带负电荷D. 甲球带正电荷，乙球可能不带电荷【答案】D【解析】丝绸摩擦过的玻璃棒带正电荷，丙球与丝绸摩擦过的玻璃棒带同种电荷，所以丙球带正电荷；由题图可知，甲、丙两球相互排斥，所以甲球带正电荷；甲球与乙球相互吸引，乙球可能带负电荷，也可能不带电，综上所述，A、B、C错误，D正确．故选D.3. (2019山西)小亮将两只相同的气球在自己的头发上摩擦后，就可以让一只气球在另一只气球上方“跳舞”．对该现象解释正确的是()A. 摩擦的方法创造了电荷使两气球带了电B. 摩擦的方法使气球分子发生转移而带电C. 这种现象与验电器的工作原理相同D. 两气球因带了异种电荷而互相排斥【答案】C【解析】摩擦起电的实质是电荷的转移，并不是创造了电荷，A错误；摩擦起电时使气球电子发生转移而带电，而不是气球分子转移，B错误；两只相同的气球在他自己的头发上摩擦后，带同种电荷，“跳舞”是同种电荷相互排斥的原因，验电器的工作原理是利用了同种电荷相互排斥，与该现象原理一致，C正确、D错误．故选C.4. (2020衡阳)用丝绸摩擦过的玻璃棒去接触不带电的验电器A，A的金属箔片张角变大，如图所示．再用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大．则下列说法正确的是()第4题图A. 验电器原理是异种电荷相互吸引B. C棒与其手柄D均为导体C. 当C棒接触两验电器的金属球时，产生的电流方向为A到BD. 丝绸摩擦玻璃棒的过程中，电子是由丝绸转移到玻璃棒【答案】C【解析】验电器的原理是同种电荷相互排斥，A错误；手柄是绝缘体，如果是导体，电荷会通过人体传入大地，B错误；丝绸摩擦过的玻璃棒带正电，接触验电器A后，A带正电，用C棒将AB连接后，因A缺少电子，电子从B转移到A，电流方向和电子定向移动方向相反，为A 到B，C正确；摩擦起电过程中，电子从玻璃棒转移到丝绸上，D错误．故选C.5. (2020烟台)如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是()第5题图A. 用丝绸摩擦过的玻璃棒带负电荷B. 丝绸与玻璃棒a摩擦过程中创造出了新电荷C. a、b接触时a上的一些电子转移到b上，瞬时电流方向b→aD. 验电器的两片金属箔张开时，金属箔都带正电荷【答案】D【解析】用丝绸摩擦过的玻璃棒由于失去电子带正电荷，A错误；丝绸与玻璃棒摩擦过程中，电荷发生了转移，而不是创造出了电荷，B错误；玻璃棒a带正电荷，a、b接触时b上的一些电子会转移到a上，规定正电荷定向移动的方向为电流方向，因而此时的瞬时电流方向为a→b，C错误；由于验电器金属球b上的部分电子转移到玻璃棒a上，验电器失去电子，从而使两个金属箔上都带上正电荷，D正确．故选D.6. (2020邵阳)如图所示，当滑动变阻器的滑片P向左移动时，能使接入电路中的电阻变大的接法是()【答案】B【解析】滑动变阻器在电路中应按“一上一下”的方法接入电路，A、C两图中滑动变阻器接法错误，A、C错误；B图中，滑动变阻器的滑片P向左移动时，接入电路中的电阻丝的长度变长，电阻变大，B正确；D图中，滑动变阻器的滑片P向左移动时，接入电路中的电阻丝的长度变短，电阻变小，D错误．故选B.7. (2020自贡)如图是实验室伏安法测电阻的电路图，其中a、b电表应分别是()第7题图A. a为电流表，b为电流表B. a为电压表，b为电压表C. a为电流表，b为电压表D. a为电压表，b为电流表【答案】C【解析】因为电流表是串联在电路中测量电流的，而图中a电表是串联在电路中的，所以a 为电流表，B、D错误；因为电压表是并联在电路中测量电压的，而图中的b电表是并联在电路中的，所以b为电压表，A错误，C正确．故选C.8. (2020绥化)下列电路图中正确的是()【答案】B【解析】A中电路中没有电源，A错误；B中两灯泡串联，电压表正、负接线柱接法正确，B 正确；C中右侧的灯泡和开关被导线短路，此灯泡不亮，C错误；D中电流表的正、负接线柱接反了，D错误．故选B.9. (2020荆门)如图所示，AB和BC是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是()第9题图A. AB段电阻大，电流小B. BC段电阻小，电流小C. AB段电阻一定大，电流与BC段相等D. BC段电阻可能大，电流与AB段相等【答案】D【解析】因为两段导体串联，所以通过两导体的电流相等，即I AB＝I BC；A、B错误；已知导体AB和BC由不同材料制成、长度相同，由图可知导体AB横截面积比BC的小，但由于电阻的大小与材料、长度、横截面积都有关，所以不能判断电阻的大小，C错误，D正确．故选D.10. (2020宿迁)取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池，用电压表测量其电压，如图所示，下列说法正确的是()第9题图A. 铁片是水果电池的正极B. 两个相同水果电池串联后可提供更高电压C. 该水果电池的电压是3 VD. 水果电池将内能转化为电能【答案】B【解析】水果电池是电源，在电源外部，电流从正极流向负极，图中电流从电压表负接线柱经过铁片回到水果电池，说明铁片是负极，A错误；电池组串联的电压是各个电池的电压之和，所以把两个水果电池串联起来可以提供更高电压，B正确；该水果电池的电压是0.6 V，C错误；水果电池工作时把化学能转化为电能，D错误．故选B.11. (2020安徽)R1、R2、R3是三个阻值不同的定值电阻．将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为()第11题图A. I1>I2>I3 B. I3>I2>I1 C. I1＝I2＝I3 D. I2>I1>I3【答案】B【解析】串联电路中，电流处处相等，根据欧姆定律可知，U1R1＝U2R2＝U3R3，由U1>U2>U3可得，R1>R2>R3；并联电路中，各电阻两端电压相等，则有I1R1＝I2R2＝I3R3，因为R1>R2>R3，所以I1<I2<I3，B正确．故选B.12. 如图所示，甲为可调亮度台灯，乙为电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度．下列分析正确的是()第12题图A. 若只将a、c接入电路，转动旋钮灯泡亮度改变B. 若只将b、c接入电路，转动旋钮灯泡亮度不变C. 电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度D. 电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度【答案】C【解析】只将a、c接入电路，电位器相当于定值电阻，转动旋钮不能改变接入电路中的阻值，不能改变灯泡的亮度，A错误；只将b、c接入电路，转动旋钮能够改变接入电路中的阻值，灯泡的亮度将发生变化，B错误；由图可知，电位器是通过改变接入电路中电阻丝的长度来改变灯泡亮度的，C正确、D错误．故选C.二、填空题13. (2020河南)用毛皮摩擦过的橡胶棒由于得到电子而带________电．用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷互相________而张开．第13题图【答案】负排斥【解析】用毛皮摩擦过的橡胶棒带负电荷；当接触验电器上端的金属球时，橡胶棒上的电子会转移到验电器上，金属箔片因与金属球连接，所以金属箔片得到电子而带负电，所以两片金属箔由于带有同种电荷相互排斥而张开．14. (2020遂宁)生产生活中我们经常用到汽油，汽油易挥发，易燃易爆，运输中汽油与油罐摩擦产生静电，油罐失去电子带上________电荷，电荷累积到一定程度极易出现放电现象，引起汽油燃烧爆炸，为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，该过程铁链中自由电子定向移动方向是从________(选填“大地到油罐”或“油罐到大地”)．【答案】正大地到油罐【解析】在运输过程中，汽油与油罐摩擦产生静电，油罐因失去电子而带上正电荷；为防止爆炸事故发生，油罐车通常都在车架加装铁链与大地接触以中和油罐所带电荷，此过程铁链中自由电子定向移动方向是从大地到油罐．13. (2019贺州)一段导体两端电压为10 V时，导体的电阻为20 Ω；若导体两端的电压降为0 V 时，导体的电阻是________Ω；若将此导体拉长后电阻将________(选填“变小”、“变大”或“不变”)．【答案】14. 20变大【解析】导体的电阻是导体本身的一种性质，与导体两端的电压、通过的电流无关，因此导体两端的电压为零时，导体的电阻不变，仍为20 Ω ；导体的电阻与导体的长度成正比，与导体的横截面积成反比，当导体被拉长后，长度变大，横截面积变小，电阻变大．14.(2018黄冈)为了积极响应党和国家号召，践行绿色发展理念，某企业引进静电除尘设备，治理生产中的空气污染．启动静电除尘设备，混浊空气进入除尘腔即被电离成离子和电子，由于异种电荷互相________，其中的电子会向设备的阳极板(带正电)运动，在运动过程中遇到尘粒，使尘粒带上________(选填“正”或“负”)电荷，带了电的尘粒继续运动，碰到阳极板失去电性，在________的作用下，落向底部的集尘板．【答案】吸引负重力【解析】异种电荷相互吸引，电子带负电，将向阳极板运动，在运动过程中，遇到尘埃，使尘埃带上负电，由于异种电荷相互吸引，带负电的尘埃向带正电的阳极板运动，碰到阳极板后发生正负电荷的中和而失去电性，在重力作用下落向底部的集尘板．15. (2020黄冈)如图所示为某科技馆里“有趣的静电小球”装置．在底面为浅凹面的圆盘中心有一半球体金属电极M，圆盘边缘为圆环形电极N.断电时，不带电的小球静止在M周围．通电时，M、N分别带上正、负电荷．此时，小球因与M接触而带上________电，由于M的排斥力和N的________，小球从中心向边缘运动，当接触到圆盘边缘电极N时由于________的转移而带上负电，在重力和电荷之间力的作用下，小球又回到圆盘中心．若干个小球如此往复运动，便形成了有趣的静电现象．第15题图【答案】正吸引力电子【解析】通电时M带正电荷，此时不带电的小球因与M接触而带上同种电荷，即正电；通电时N带负电荷，根据同种电荷相斥、异种电荷相吸，由于M的排斥力和N的吸引力，小球从中心向边缘运动，当接触到圆盘边缘电极N时由于电子的转移，原先的正电荷被中和后再带上负电，在重力和电荷之间力的作用下，小球又回到圆盘中心．三、简答题16. 某同学用气球在毛衣上来回摩擦，并靠近缓慢流出的细小水流，会发现水流向气球方向倾斜．气球在毛衣上来回摩擦时的能量转化是什么？解释气球为什么能够吸引细小水流？第16题图【答案】答：气球在毛衣上摩擦，会发生摩擦起电现象，使气球表面带电，此时消耗机械能，得到电能，即将机械能转化为电能；因带电体具有吸引轻小物体的性质，所以气球带电后能够吸引细小水流．四、作图题17. (2020广州)小明设计的电路图如图甲，小灯泡L1、L2的额定电压分别为2.5 V、1.5 V．根据电路图，用笔画线表示导线，把图乙中的实物连接起来．第17题图17. 如答图所示第17题答图五、实验与探究题18. (2020凉山州)如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四根导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同．第18题图(1)该实验是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方法是________法．(2)选用________两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的长度有关．(3)选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的________有关．(4)选用________两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积有关．【答案】(1)转换(2)b、c(3)材料(4)b、d【解析】(1)该实验中，通过电流表的示数大小间接得知接入电阻丝的阻值大小，应用了转换法；(2)由题意可知，导线b、c的粗细、材料均相同，长度不同，故可以探究电阻的大小与长度的关系；(3)由图可知，导线a、b的粗细、长度均相同，材料不同，因此选用导线a、b分别接入电路中，是为了探究电阻大小跟导体的材料有关；(4)要探究电阻大小跟导体的横截面积有关，需要控制导体的材料和长度相同，横截面积不同；由图可知，导线b、d的长度、材料均相同，粗细不同，因此选用导线b、d分别接入电路中．19. (2019百色)在探究“电阻的大小与哪些因素有关”的实验中，采用如图甲所示的实验装置，a、b、c是镍铬合金制成的三根导线，a、b长度相同但粗细(横截面积)不同，a、c粗细相同而长短不同，导线d由锰铜合金制成，长短、粗细与导线b相同．第18题图(1)实验中电流表的示数越大，对应的导线电阻越________；(2)将导线a接在M、N之间，闭合开关，电流表示数如图乙所示，此时电流为________A；(3)依次将导线b、c、d替换导线a接入电路，电流表对应的示数如下表所示：①选导线a、b比较是为了探究导线电阻的大小与________的关系；探究导线电阻的大小与材料的关系，应选用的两根导线是________(填写导线代号)；②由此可知：导线电阻的大小与材料有关，用相同材料制成的导线长度越________，横截面积越________，电阻越大；(4)若想进一步用“伏安法”测量导线a的电阻，除了如图甲所示的器材外，至少还需要在此电路接入一个________表和一个变阻器，连好电路后，经多次测量，绘得导线a的U－I图像如图丙所示，则其电阻为________Ω.第18题图丙【答案】(1)小(2)1.1(3)①横截面积b、d②长小(4)电压 1.25【解析】(1)实验中电流表的示数越大，在电源电压不变的情况下，由R＝UI可知，对应的导线电阻越小；(2)由图乙可知，电流表选用的是0～3 A量程，分度值为0.1 A，电流表的示数为1.1 A；(3)①因为a、b两根导线是由同种材料镍铬合金制成，长度相同，但横截面积不同，根据控制变量法的思想，由此可知，选用导线a、b比较是为了探究导线电阻的大小与横截面积的关系；要想探究导线电阻的大小与材料的关系，这两根导线必须符合长度和横截面积相同，材料不同，所以应选用b、d两根导线；②用相同材料制成的导线长度越长，横截面积越小，电阻越大；(4)若想用“伏安法”测量导线a的电阻，除了图中实验器材外，还需要一个电压表和一个变阻器，电压表用来测量导线a两端的电压，滑动变阻器用来改变导线a两端的电压，多次测量，用来减小测量电阻的误差；由图丙可知，导线a的U－I为一条过零点的直线，并过U I＝1.25 V1.0 A＝1.25 Ω.点(1.0，1.25)，则导线a的电阻大小为R＝。
