空气炮、电磁阀培训资料一、电磁阀的分类工业过程控制糸统用电磁阀按动作方式分类，其主要分三类：直动型、先导型、反冲型。
1、直动型电磁阀原理：电磁阀结构简单，由线圈、定铁芯、动铁芯、阀体组成。
当线圈通电，动铁芯吸合，介质流通。
当线圈断电，动铁芯靠弹簧复位，介质被切断。
适用范围：由于直动型电磁阀主要是靠线圈通电产生磁场，使动铁芯动作，故线圈功率有限，只适合通径小或压力低的工况下使用。
2、先导型电磁阀原理：当线圈通电，动铁芯吸合，先导阀口处于开启状态，使主阀塞上腔降压，主阀塞因压差开启，介质流通。
适用范围：“四两拨千斤”，先导电磁阀正是根据这个道理，比较适合于大口径，高压力工况下使用。
但是一定要注意的是，流通的介质要有一定的压力。
先导型电磁阀要求介质的压力应大于0.03Ｍpa才能正常使用。
3、反冲型电磁阀原理：反冲型电磁阀（即无压差式），也称为分步直动式电磁阀，是集直动式和先导式结构为一体的电磁阀。
它既可以在介质无压力的工况下靠线圈的吸力打开主阀塞，又可以在介质压力较高的工况下，使主阀塞产生压差而开启电磁阀。
当线圈通电，动铁芯吸合，打开主阀塞上的先导孔，同时带动主阀塞开启，介质流通。
故介质无压力主阀塞靠线圈的吸力开启，介质有压力的情况下，主阀塞靠压差开启。
反之亦然。
适用范围：一般情况下，反冲型电磁阀的线圈体积和功率比先导型的大，比较适合介质压力从零到几公斤的范围下使用，并且也适合较大的电磁阀通径。
特别要注意的是，大口径反冲型电磁阀必须水平安装！口径较小的反冲型电磁阀也可以垂直安装，但用户要提出特别要求。
二、电磁阀的选型选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。
1、根据管道参数选择电磁阀的：通径规格(即DN)、接口方式⑴按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。
⑵接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。
一、产品[电磁阀]的详细资料：产品型号：HVJB25产品名称：电磁阀产品特点：工洲牌HVJB25电磁阀用于气动阀门“开启”或“关闭”的电控操作。
符合NAMUR连接标准，直接安装在气动执行器侧面，无需管子连接。
根据仪表控制系统需要选择单电控或双电控；二位五通电磁阀配双作用式执行器，二位三通电磁阀配单作用式执行器，整机简单、紧凑，体积小、寿命长。
该产品有基本型（IP67）和防爆型，防爆级别ExdIIBT4,其防爆级别适用于工厂的易爆环境场所。
二、型号编制：三、主要技术参数：工作介质：空气（经40微米滤网过滤）耗电量：AC220V：3.9V A,6.0V A,8.5V A;接口：进气口G1/4 排气口G1/4 DC24V：2.5W,4.8W有效截面积(mm)2：35 换向时间(S)：0.05润滑：不需要(也可供油) 手动方式：按下换向(按下一旋转可自锁)工作压力(MPa)：0.15-0.8 基本型：IP65工作温度(℃)：0-50在不冻结条件下使用) 防爆型：ExdIIBT4电压范围：15%四、工洲牌电磁阀外形尺寸：五、工洲牌防爆线圈外形尺寸：一、产品说明：工洲牌先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
二、结构特点：耐高温：采用金属硬密封，提高了使用温度。
介质流体温度可达425℃耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
采用杠杆原理保证线圈和阀体彻底隔离三、结构原理：电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。
由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。
主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。
断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
一、什么是电磁阀的”通”和“位”?“通”和“位”是气动换向电磁阀的重要概念。
不同的“通”和“位”构成了不同类型的气动换向电磁阀。
通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。
所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气路相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”,你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。
而后面的“几通”,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。
图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“一”或“一”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”;(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用0)表示；而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用I表示(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图示，油路/气路一般连接在换向阀的常态位上。

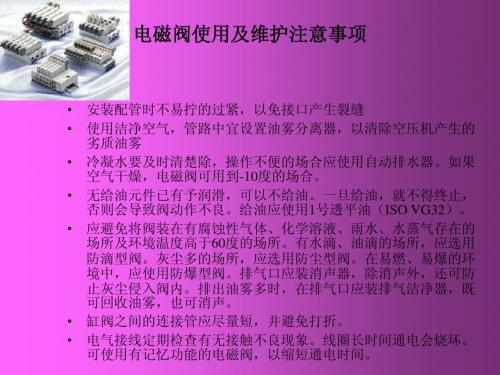

二、电磁阀的安装须知1.安装前应仔细阅读产品的使用说明书，核查产品是否完全符合使用要求，熟悉安装要点，做好准备工作。
2.核对铭牌所标参数是否为所选用产品的参数，是否与使用说明书相符。
3.接管之前用0.3Mpa的压力对管道充分冲洗，把管道中的金属粉末、残留密封材料、锈垢等完全清除。
4.注意介质的洁净度，如果介质内混有的尘垢等杂质妨碍电磁阀的正常工作，管道中应装过滤器。
