电磁阀基础知识
一、什么是电磁阀的”通”和“位”?“通”和“位”是气动换向电磁阀的重要概念。
不同的“通”和“位”构成了不同类型的气动换向电磁阀。
通常所说的“二位阀”、“三位阀”是指换向阀的阀芯有两个或三个不同的工作位置。
所谓“二通阀”、“三通阀”、“四通阀”是指换向阀的阀体上有两个、三个、四个各不相通且可与系统中不同油管或气路相连的接口，不同油道/气路之间只能通过阀芯移位时阀口的开关来沟通前面的“几位”,你要看这个阀有几种工作状态，就可以说是几位，如有气动元件符号，就更好理解了，在图符上代表阀体的正方形(内有箭头或T线)有几个就是几位。
而后面的“几通”,是代表在其中的一个正方形上有几个点(和箭头线还有T线相交的点),就是几通。
图形符号的含义一般如下：(1)用方框表示阀的工作位置，有几个方框就表示有几“位”;(2)方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；(3)方框内符号“一”或“一”表示该通路不通；(4)方框外部连接的接口数有几个，就表示几“通”;(5)一般，阀与系统供油路或气连接的进油口/进气口用字母p表示；阀与系统回油路/气路连通的回油/回气口用t(有时用0)表示；而阀与执行元件连接的油口/气口用a、b等表示。
有时在图形符号上用I表示(6)换向阀都有两个或两个以上的工作位置，其中一个为常态位，即阀芯未受到纵力时所处的位置。
图形符号中的中位是三位阀的常态位。
利用弹簧复位的二位阀则以靠近弹簧的方框内的通路状态为其常态位。
绘制系统图示，油路/气路一般连接在换向阀的常态位上。
二、电磁阀的安装须知1.安装前应仔细阅读产品的使用说明书，核查产品是否完全符合使用要求，熟悉安装要点，做好准备工作。
2.核对铭牌所标参数是否为所选用产品的参数，是否与使用说明书相符。
3.接管之前用0.3Mpa的压力对管道充分冲洗，把管道中的金属粉末、残留密封材料、锈垢等完全清除。
4.注意介质的洁净度，如果介质内混有的尘垢等杂质妨碍电磁阀的正常工作，管道中应装过滤器。
电磁阀常识PPT课件
常见问题解答
问题1
电磁阀不动作怎么办？
问题2
电磁阀漏气怎么办？
答1
首先检查电源和气源供应是否正常，然后检查电 磁阀的线圈是否损坏或短路，最后检查阀芯和阀 座是否被堵塞或损坏。如有问题，请及时联系专 业人员进行维修或更换。
答2
首先检查气路连接是否紧固，然后检查密封圈是 否老化或损坏，最后检查阀芯和阀座是否磨损或 损坏。如有问题，请及时联系专业人员进行维修 或更换。
其他领域
如汽车制动系统、空调制冷系 统等。
02 电磁阀的结构与组成
阀体部分
01
阀体是电磁阀的主要结构之一， 通常由铸铁、不锈钢或黄铜等材 料制成。其主要功能是容纳和固 定其他部件，并确保流体密封。
02
阀体内部通常会有一个或多个通 道，用于连接进出口，当阀门移 动时，改变通道的通断状态，从 而实现流体的控制。
分类与特点
分类
直动式电磁阀、先导式电磁阀、二位 三通电磁阀等。
特点
结构简单、动作可靠、体积小、重量 轻、反应速度快、易于实现自动化控 制等。
应用领域
01
02
03
04
工业自动化
用于化工、石油、制药、食品 等行业的管道控制系统。
环保工程
用于污水处理、气浮机等设备 中。
农业灌溉
用于滴灌、喷灌等节水灌溉系 统中。
其他附件
其他附件包括密封圈、垫片、螺栓等，用于保证阀门的密 封性能和连接强度。
选择合适的附件对于保证电磁阀的性能和使用寿命非常重 要，应选用品质可靠、耐用的附件。
03 电磁阀的工作流程
开启过程
开启过程是指电磁阀在接收到开 启信号后，从关闭状态转变为开
启状态的过程。
电磁阀基础知识
电磁阀基础知识一、电磁阀的定义电磁阀是一种利用电磁力作用来控制流体介质通断的自动化元件。
它具有结构简单、使用方便、可靠性高等特点，广泛应用于工业生产中的各个领域。
二、电磁阀的结构1. 电磁铁：由铁芯和线圈组成，线圈接通电源后产生磁场，使铁芯被吸引或推开。
2. 阀门：由阀座和阀芯组成，阀座上有孔洞与管路相连通，当阀芯与阀座配合时，孔洞被封闭。
3. 弹簧：用于使阀芯回位，保证通断可靠。
三、电磁阀的工作原理1. 通电状态：当线圈接通电源时，产生磁场使铁芯被吸引，同时将阀门打开。
介质从进口流入，并顺着孔洞流出。
2. 断电状态：当线圈断开电源时，弹簧将阀芯推回原位，封闭孔洞。
介质停止流动。
四、电磁阀的分类1. 按动作方式分类：分为常闭型和常开型。
常闭型是在通电状态下阀门关闭，断电状态下阀门打开；常开型则相反。
2. 按结构分类：分为直动式和导向式。
直动式电磁阀的阀芯直接与铁芯相连，导向式电磁阀则通过导向机构将铁芯的运动转化为阀芯的运动。
3. 按介质分类：分为气体电磁阀和液体电磁阀。
气体电磁阀主要用于控制空气、氧气等气体介质，液体电磁阀则主要用于控制水、油等液态介质。
五、电磁阀的应用领域1. 工业自动化控制系统中，如机床、冶金、航空等。
2. 生活中的家用洗衣机、空调等家电产品中。
3. 农业灌溉系统中，如喷灌机等。
六、选购时需要注意的问题1. 选购前需明确介质类型和工作压力范围。
2. 根据需要选择合适的通径大小。
3. 注意线圈工作电压和频率是否符合要求。
七、维护保养1. 定期检查电磁阀的工作状态和密封性能。
2. 清洗阀门和阀座，避免堵塞。
3. 定期更换弹簧，保证弹簧的弹性。
八、常见故障及排除方法1. 阀门漏气：检查阀门和阀座是否损坏或松动，需要更换或紧固。
2. 阀门卡住：检查阀芯是否卡死，需要清洗或更换。
3. 线圈损坏：需要更换线圈。
电磁阀培训1)PPT课件
日常生活中的应用
01
02
03
空调系统
在家庭和商业空调系统中， 电磁阀被用于控制冷凝水 和蒸发器的流体流动，以 调节温度和湿度。
热水器
在热水器中，电磁阀用于 控制热水的流量和方向， 以确保水温的稳定和舒适。
洗衣机
在洗衣机中，电磁阀用于 控制洗涤液的流动和方向， 以实现洗涤、漂洗和甩干 等功能。特殊领域的应用电来自阀培训PPT课件目 录
• 电磁阀概述 • 电磁阀的应用 • 电磁阀的优缺点 • 电磁阀的维护与保养 • 电磁阀的发展趋势
01 电磁阀概述
电磁阀的定义
总结词
电磁阀是一种利用电磁力控制流体通道开关的装置。
详细描述
电磁阀是一种常见的流体控制元件，它利用电磁力来控制流体通道的开启和关 闭。在工业自动化和流体控制系统中，电磁阀被广泛应用于各种场合，如制冷、 空调、液压、气动等领域。
未来发展方向
高效节能
未来电磁阀的发展将更加注重高效节能，通过优化设计、采用新型 材料等方式降低能耗，减少能源浪费。
智能化
随着智能化技术的不断发展，未来电磁阀将更加智能化，实现远程 控制、故障诊断等更多功能，提高使用便利性和安全性。
定制化服务
针对不同行业和不同应用场景的需求，未来电磁阀将提供更加定制化 的服务，满足客户的个性化需求。
洁，如有需要可安装过滤器。
05 电磁阀的发展趋势
技术创新
数字控制技术
随着数字控制技术的不断发展，电磁阀的控制精度和响应速度得 到了显著提升，能够更好地满足高精度控制的需求。
材料创新
新型材料如陶瓷、碳纤维等在电磁阀中的应用，提高了其耐高温、 高压和耐腐蚀性能，扩大了其应用范围。
智能化技术
《电磁阀培训》课件
耐高温等特点。
阀体内部通常有流道设计，以便 于流体通过。根据不同的应用需 求，阀体内部流道的设计会有所
不同。
阀体的进出口通常配有法兰、螺 纹等连接方式，方便与其他管路
进行连接。
线圈
线圈是电磁阀的动力部分，通常由铜 线绕制而成，外面套有绝缘材料。
线圈的电阻值和匝数决定了产生的磁 场强度和大小。
当线圈通电后，会产生磁场，磁场会 吸引铁芯动作，从而带动阀门的开启 或关闭。
泄漏问题
更换密封件，确保正确安装。
响应速度慢
清理阀内组件或检查并调整外 部管道。
噪音和振动
对机械部分进行润滑，调整气 流以减少不均，重新安装或加
固。
THANKS
感谢观看
更换密封件
如发现密封件老化或损坏，应及时 更换。
润滑与调整
根据需要，对电磁阀的滑动部位进 行润滑，调整弹簧等部件的张力。
05
电磁阀的应用案例
工业自动化控制
总结词
广泛使用、可靠性高
详细描述
在工业自动化控制系统中，电磁阀作为一种重要的控制元件，被广泛应用于各种场景，如化工、制药 、食品加工等。由于其可靠性高、稳定性好，能够保证生产过程的连续性和稳定性，提高生产效率。
04
电磁阀的选型与使用
选型原则
01
02
03
根据流体特性选择
根据流体的温度、压力、 粘度、腐蚀性等特性，选 择适合的电磁阀类型和材 质。
根据控制要求选择
根据控制系统的要求，选 择具有适当电压、电流、 功率和响应速度的电磁阀 。
根据安装环境选择
考虑电磁阀的安装环境， 如管道布局、空间限制、 环境温度等，选择适合的 尺寸和结构。
使用注意事项
阀体内部通常有流道设计，以便 于流体通过。根据不同的应用需 求，阀体内部流道的设计会有所
不同。
阀体的进出口通常配有法兰、螺 纹等连接方式，方便与其他管路
进行连接。
线圈
线圈是电磁阀的动力部分，通常由铜 线绕制而成，外面套有绝缘材料。
线圈的电阻值和匝数决定了产生的磁 场强度和大小。
当线圈通电后，会产生磁场，磁场会 吸引铁芯动作，从而带动阀门的开启 或关闭。
泄漏问题
更换密封件，确保正确安装。
响应速度慢
清理阀内组件或检查并调整外 部管道。
噪音和振动
对机械部分进行润滑，调整气 流以减少不均，重新安装或加
固。
THANKS
感谢观看
更换密封件
如发现密封件老化或损坏，应及时 更换。
润滑与调整
根据需要，对电磁阀的滑动部位进 行润滑，调整弹簧等部件的张力。
05
电磁阀的应用案例
工业自动化控制
总结词
广泛使用、可靠性高
详细描述
在工业自动化控制系统中，电磁阀作为一种重要的控制元件，被广泛应用于各种场景，如化工、制药 、食品加工等。由于其可靠性高、稳定性好，能够保证生产过程的连续性和稳定性，提高生产效率。
04
电磁阀的选型与使用
选型原则
01
02
03
根据流体特性选择
根据流体的温度、压力、 粘度、腐蚀性等特性，选 择适合的电磁阀类型和材 质。
根据控制要求选择
根据控制系统的要求，选 择具有适当电压、电流、 功率和响应速度的电磁阀 。
根据安装环境选择
考虑电磁阀的安装环境， 如管道布局、空间限制、 环境温度等，选择适合的 尺寸和结构。
使用注意事项
电磁阀、气缸培训资料
空白：DIN插座式 I：出线式 牙型代码
空白：PT牙 T：NPT牙 G： G牙
10：双位置单电控 20：双位置双电控
30C：三位置双电控中位封闭型 30E：三位置双电控中位排气型 30p：三位置双电控中拉压力型
电磁阀常见故障现象及对策
故障现象 原因 原因调查方法 对策
吹气、安装过滤器、更换 电磁阀 清洗配管或者吹气，更换 电磁阀，使用合适的润滑 油 主阀芯或者铁心 配管内有无异物 有异物卡住
供给电 压高于 线圈烧毁 额定电 压
动作不良
供给电 电源异常 压低于 额定电 线圈短路或基 板断线造成电 压 压低下 线圈断路或基 板断线
测量负载电流（大于额定负载电 更换先导阀 流）
ቤተ መጻሕፍቲ ባይዱ
测量负载电流（0或者小于额定 更换先导阀 负载电流）
测量负载电流（短路时会大于额 电压正 请注意线圈不要接触水等液体 常 水等液体造成 定负载电流、断 线圈烧毁 路时电流为0或者小于负载电流） 电磁阀进水的痕迹 更换先导阀
故障现象
原因
原因调查方法
冷凝水有无确认
对策
排掉过滤器水杯冷凝水， 更换冷干机内电磁阀 清洗配管或者吹气，更换 电磁阀 更换电磁阀并注意持续供 油
主阀芯膨胀 润滑油的确认 主阀芯阻力大 主阀芯误动作 （2位臵双作用） 动作不良 电压 正常 漏电压 润滑油供给后停止供油
气缸的动作和电磁阀的方向 气缸到行程末端后电磁阀 不一致 再换向 测量漏电压，DC型：额定 电压的3%以上；AC：型额 设臵 定电压的8%以上 供油时注意不要导致EXH EXH排气孔油有无确认 排气孔油的飞溅，供油两 适度调整 吹气、安装过滤器、更换 电磁阀 注意使用压力范围
气口数 (P/A/B/R1/R2) 进/排气口画在正方形下面 输出口画在正方形上面
电磁阀培训教材

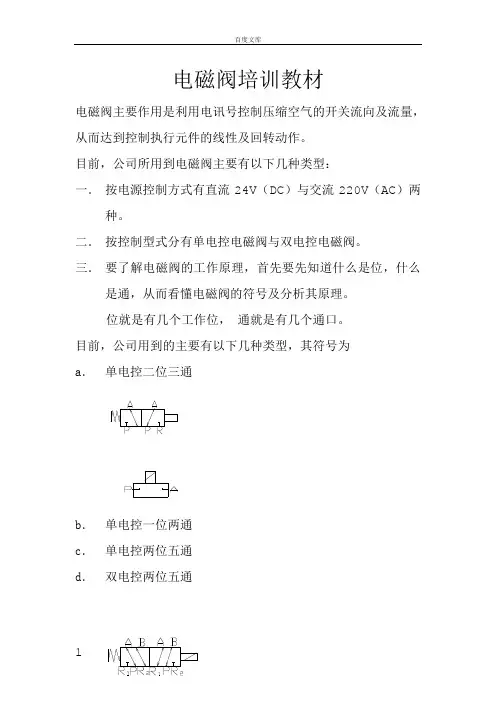

电磁阀培训教材电磁阀主要作用是利用电讯号控制压缩空气的开关流向及流量，从而达到控制执行元件的线性及回转动作。
目前，公司所用到电磁阀主要有以下几种类型：一．按电源控制方式有直流24V（DC）与交流220V（AC）两种。
二．按控制型式分有单电控电磁阀与双电控电磁阀。
三．要了解电磁阀的工作原理，首先要先知道什么是位，什么是通，从而看懂电磁阀的符号及分析其原理。
位就是有几个工作位，通就是有几个通口。
目前，公司用到的主要有以下几种类型，其符号为a．单电控二位三通b．单电控一位两通c．单电控两位五通d．双电控两位五通四．下面分别介绍各种型号电磁阀的工作原理及其常用在哪些位置⑴．单电控工作原理为断电后，恢复原来位置⑵．双电控为哪一边供电时，则回到供电一边位置，不供电时，便保持断电前的位置。
⑶．下面详细介绍各型号电磁阀工作方式a．单电控二位三通电磁阀⑴．因其有左右两个工作位。
左边为原始位置，右边为供电位，有P、A、R三个通口，因此叫单电控二位三通电磁阀。
⑵．当供电位未供电时，就使用原始位工作，就是说A口与R口是相通的，而P口关闭，当供电位供电时，P口与A口接通，而R口关闭。
⑶．单电控二位三通电磁阀据控制电源方式不同的主要控制单动气缸。
AC220V单电控二位三通电磁阀主要用来控制阻挡器。
DC24V单电控二位三通电磁阀主要用在日椿锡炉的喷雾器。
b.双电控两位五通电磁阀。
㈠．因其有两个工作位，左边供电位，右边供电位有P、A、B、R1、R2五个通口，因些就双电控二位五通电磁阀。
㈡．当左边供电位供电时，P口与A口相通，B口与R2相通，而R1口关闭。
当右边供电位供电时，P口与B口相通，A口与R1口相通而R2口关闭。
当左右两边都不供电时，便保持断电前的工作位。
㈢．双电控二位五通电磁阀，主要控制双动气缸，据控制电源方式不同，其使用场合不同。
AC220V双电控二位五通电磁阀主要用在顶升气缸，转盘旋转气缸自插、升降机等处。
DC220V双电控二位五通电磁阀主要用在日椿锡炉喷雾控制气缸左右移动。
电磁阀基本知识培训.doc

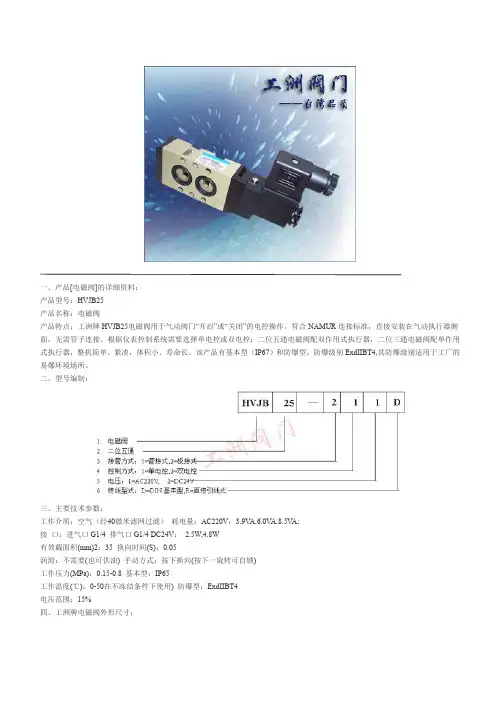

一、产品[电磁阀]的详细资料：产品型号：HVJB25产品名称：电磁阀产品特点：工洲牌HVJB25电磁阀用于气动阀门“开启”或“关闭”的电控操作。
符合NAMUR连接标准，直接安装在气动执行器侧面，无需管子连接。
根据仪表控制系统需要选择单电控或双电控；二位五通电磁阀配双作用式执行器，二位三通电磁阀配单作用式执行器，整机简单、紧凑，体积小、寿命长。
该产品有基本型（IP67）和防爆型，防爆级别ExdIIBT4,其防爆级别适用于工厂的易爆环境场所。
二、型号编制：三、主要技术参数：工作介质：空气（经40微米滤网过滤）耗电量：AC220V：3.9V A,6.0V A,8.5V A;接口：进气口G1/4 排气口G1/4 DC24V：2.5W,4.8W有效截面积(mm)2：35 换向时间(S)：0.05润滑：不需要(也可供油) 手动方式：按下换向(按下一旋转可自锁)工作压力(MPa)：0.15-0.8 基本型：IP65工作温度(℃)：0-50在不冻结条件下使用) 防爆型：ExdIIBT4电压范围：15%四、工洲牌电磁阀外形尺寸：五、工洲牌防爆线圈外形尺寸：一、产品说明：工洲牌先导直动型的电磁阀，其通用介质范围较广，可分别使用于水、轻油、重油、非腐蚀性气体及蒸汽等流体，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。
二、结构特点：耐高温：采用金属硬密封，提高了使用温度。
介质流体温度可达425℃耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
采用杠杆原理保证线圈和阀体彻底隔离三、结构原理：电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。
由于副阀被开启，主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向上推开。
主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开通。
断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而将主阀阀杯压下，达到断流密封作用，阀门关闭。
电磁阀基本常识(ppt)
绝缘种类
对于气动电磁阀，电磁头的绝缘种类常用的有B种或E种, 特殊用途的有F种，高温用途的有H种。
绝缘种类
A种 E种 B种 F种 H种
允许温升值℃（JIS B8375）
65以下 80以下 90以下 115以下 140以下
最高使用温度℃（JIS C4003）
105 120 130 155 180
绝缘电阻和耐电压
如果过压保护回路有极性，请注意是否带极性保护二极管 • 带极性保护二极管
接线错误，阀不能正常换向 • 不带极性保护二极管
接线错误会招致阀的二极管或控制元件的开关元件或电源烧坏
电磁阀的通电时间
• 除长期连续通电型产品外，阀需要长期连续通电( 通电时间 比非通电时间长 )，需特注依赖
• 双电控阀以瞬时通电来操作时，请确保通电时间在0.1秒以上
绝缘电阻 JIS规定，用500V的绝缘电阻表测定线圈端子和接地之间的电阻， 绝缘电阻值应在1MΩ以上
耐电压试验 线圈端子和接地之间, 加1500V近似50或60Hz的正弦波测试1分钟, 看电磁阀是否损坏、龟裂, 是否有外部泄漏等现象发生 大批量生产时用1800V试验1秒
直流电磁阀的极性
带过压保护回路的直流电磁阀接线时请确认过压保护回路的极性
橡胶密封与金属密封
类 型 制造精度 气体精度 温度范围 泄 漏 换向频率 寿 命
橡胶密封 低 40μm 窄 基本无 低 5000万
金属密封 高 5μm
宽 微漏 高 2亿
橡胶密封
金属密封
安装姿势
• 橡胶密封： 请参照各系列产品的性能参数表 • 金属密封： 单电控阀，安装姿势自由
双电控阀，请将滑阀水平安装
电磁阀基本常识(ppt)
电磁阀基本常识
电磁阀技基础知识培训PPT课件
工业自动化
应用于工业自动化生产线和设备的 控制系统，提高生产效率和产品质 量。
未来发展方向
微型化与集成化
随着微电子技术和微型机械加工 技术的发展，电磁阀将向更小尺
寸、更高集成度的方向发展。
环保与节能
随着环保意识的提高，开发低能 耗、低噪声、低污染的电磁阀将
成为未来的重要方向。
网络化与智能化
结合物联网和人工智能技术，实 现电磁阀的远程监控、故障诊断
工作压差
考虑流体进出口之间的压差以 选择合适的阀门类型。
使用注意事项
安装位置
确保阀门安装在便于操作和维 修的位置，并保持管道的清洁
和畅通。
电源连接
正确连接电源，确保电压和电 流符合阀门要求，并注意接地 保护。
控制信号连接
根据控制系统要求正确连接控 制信号，避免信号干扰和错误 操作。
安全操作
在操作阀门时，应遵循安全操 作规程，确保人员和设备安全
铁芯
铁芯是电磁阀的另一重要组件，通常由软磁材料制成，用于在磁场的作用下进行 动作。
当线圈通电时，产生的磁场吸引铁芯动作，推动阀芯移动，从而控制阀门的开关 。铁芯的材料、尺寸等参数对电磁阀的性能有很大影响。
其他组件
其他组件包括密封圈、垫片、弹簧等，用于保证阀门的密封 性能和稳定性。
这些组件的质量和性能对电磁阀的使用寿命和可靠性有很大 影响，因此需要选择合适的材料和规格。
详细描述
线圈烧毁可能是由于电流过大、线圈绝缘层损坏、电源电压过高或过低等原因引起的。为了预防线圈 烧毁，需要定期检查线圈的绝缘层是否完好，同时确保电源电压在规定范围内。一旦发生线圈烧毁， 应及时更换新的线圈。
泄漏问题
总结词
泄漏问题是电磁阀常见的故障之一，可 能导致阀门无法完全关闭或密封不严。
应用于工业自动化生产线和设备的 控制系统，提高生产效率和产品质 量。
未来发展方向
微型化与集成化
随着微电子技术和微型机械加工 技术的发展，电磁阀将向更小尺
寸、更高集成度的方向发展。
环保与节能
随着环保意识的提高，开发低能 耗、低噪声、低污染的电磁阀将
成为未来的重要方向。
网络化与智能化
结合物联网和人工智能技术，实 现电磁阀的远程监控、故障诊断
工作压差
考虑流体进出口之间的压差以 选择合适的阀门类型。
使用注意事项
安装位置
确保阀门安装在便于操作和维 修的位置，并保持管道的清洁
和畅通。
电源连接
正确连接电源，确保电压和电 流符合阀门要求，并注意接地 保护。
控制信号连接
根据控制系统要求正确连接控 制信号，避免信号干扰和错误 操作。
安全操作
在操作阀门时，应遵循安全操 作规程，确保人员和设备安全
铁芯
铁芯是电磁阀的另一重要组件，通常由软磁材料制成，用于在磁场的作用下进行 动作。
当线圈通电时，产生的磁场吸引铁芯动作，推动阀芯移动，从而控制阀门的开关 。铁芯的材料、尺寸等参数对电磁阀的性能有很大影响。
其他组件
其他组件包括密封圈、垫片、弹簧等，用于保证阀门的密封 性能和稳定性。
这些组件的质量和性能对电磁阀的使用寿命和可靠性有很大 影响，因此需要选择合适的材料和规格。
详细描述
线圈烧毁可能是由于电流过大、线圈绝缘层损坏、电源电压过高或过低等原因引起的。为了预防线圈 烧毁，需要定期检查线圈的绝缘层是否完好，同时确保电源电压在规定范围内。一旦发生线圈烧毁， 应及时更换新的线圈。
泄漏问题
总结词
泄漏问题是电磁阀常见的故障之一，可 能导致阀门无法完全关闭或密封不严。
电磁阀气缸培训资料
供给润滑油的确认
泄漏 执行元件部泄漏 执行元件的状态确认
EXH.气孔和阀 的垫圈处泄漏
电磁阀安装螺钉 安装不良
阀垫圈的确认
对策
吹气、安装过滤器、更换 电磁阀
清洗配管或者吹气，更换 电磁阀，使用合适的润滑 油 修理或者更换换行元件
断气后重新拧紧螺钉，垫 圈损坏时需更换垫圈后重 新拧紧
电压过低 蜂鸣声（AC）
EA P EB 3位5通中间排气式
4V 2 10 — 08 —A — □ —□
系列代号
规格代号
2：200系列
电控方式
4V：五口二位、五口 三位电磁阀
10：双位置单电控 20：双位置双电控
30C：三位置双电控中位封闭型 30E：三位置双电控中位排气型 30p：三位置双电控中拉压力型
接管口径
06：PT1/8 08：PT1/4
电磁阀图形符号及认识 A
A
B
AB
P 2位2通
A
RP 2位4通
EA P EB 3位5通中间封闭式
AB
PR
2位3通 常闭（NC） A
AB
EA P EB 2位5通
EA P EB 3位5通中间加压式
AB
RP 2位3通 常通（NO）
位置数 (正方形)
气口数 (P/A/B/R1/R2) 进/排气口画在正方形下面 输出口画在正方形上面
测量负载电流（0或者小于额定 负载电流）
更换先导阀
ห้องสมุดไป่ตู้
电压正
测量负载电流（短路时会大于额
常
水等液体造成 定负载电流、断
请注意线圈不要接触水等液体
线圈烧毁
路时电流为0或者小于负载电流）
电磁阀进水的痕迹
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DC24V单电控二位五通主要用在SIZE站自动消磁气缸上。 d.DC24v一位两通阀用得比较少，主要用在日椿锡炉喷雾上。
五．电磁阀主要故障及现象
电磁阀内部滑芯脏，经常无作用。用WD-40从进气（P）口喷入， 通入压缩空气用手动强制其动作。再加WD-40清洗几次。 电磁阀无作用。供电位线圈烧。用万用表测量其阻值大约在30欧60欧之间为正常。如无穷大，更换电磁阀供电位线圈。 内部阀芯磨损严重，漏气，更换电磁阀。
（3）单电控二位三通电磁阀据控制电源方式不同的主要控制单动气缸。 – AC220V单电控二位三通电磁阀主要用来控制阻挡器。 – DC24V单电控二位三通电磁阀主要用在日椿锡炉的喷雾器。
b.双电控两位五通电磁阀。
1、因其有两个工作位，左边供电位，右边供电位有A、B、R1、 P、 R2五
个通口，因些就双电控二位五通电磁阀。
供给润滑油的确认
对策
吹气 安装过滤器 更换电磁阀 清洗配管或者吹气 更换电磁阀 使用合适的润滑油（ISO VG32）
执行元件部泄漏 执行元件的状态确认 修理或者更换执行元件
泄漏
EXH.气孔和阀的 电磁阀安装螺钉 垫圈处泄漏 安装不良
阀垫圈的确认
蜂鸣声
电压过低
（AC电源） 电压正常
电压低于额定电 压
电源电压的确认
• 电磁头在吸合后连续通电，通常会因发热而烧坏
• 电磁阀阀体(阀芯等)卡进杂质，电磁头无法吸合，线圈电流过大，发热增加而 烧坏
• 电压大、行程大的AC电磁头烧坏的可能性大；电压小、行程小的AC电磁头不易 烧坏
• DC电磁头线圈一般不会烧坏
绝缘电阻和耐电压
绝缘电阻： JIS规定，用500V的绝缘电阻表测定线圈端子和接
电磁阀使用及维护的注意事项
电磁头的特性
电磁头将电能转为机械能，由静铁芯、线圈、动铁芯(衔铁) 构成
根据使用电源的不同分为交流电磁头和直流电磁头
根据构造的不同分T形和I形电磁头
• T形电磁头
适用于大行程的交流衔铁 衔铁用硅钢片叠成T形,防止磁滞涡流损失,减少铁耗发热
• I形电磁头
适用于直流衔铁(无磁滞涡流损失)和小行程的交流衔铁 衔铁为整块铁磁材料
1、单电控工作原理为断电后，恢复原来位置 2、双电控为哪一边供电时，则回到供电一边位置，不供电时，便保持断
电前的位置。下面详细介绍各型号电磁阀工作方式
a．单电控二位三通电磁阀
（1）因其有左右两个工作位。左边为原始位置，右边为供电位，有P、A 、R三个通口，因此叫单电控二位三通电磁阀。
（2）当供电位未供电时，就使用原始位工作，就是说A口与R口是相通的 ，而P口关闭，当供电位供电时，P口与A口接通，而R口关闭。
电磁阀常识培训
方向控制阀的概念及分类
何谓方向控制阀？
阀能改变气体流动方向或者通断的控制阀称为方向控制阀。
方向控制阀有哪些种类？
可按如下分类方式进行分类： 1)阀内气体的流通方向（单向、梭阀、双压、快速排气阀） 2)控制方式（电磁、气压、人力、机械） 3)动作方式（直动式、先导式） 4)切换通口数目（2、3、4、5通阀） 5)阀芯的工作位置（2、3位） 6)控制数（单控、双控） 7)阀芯结构形式（滑柱、座阀、滑板） 8)密封形式（橡胶密封、金属密封）
橡胶密封 低 40μm 窄 基本无 低 5000万
金属密封 高 5μm
宽 微漏 高 2亿
橡胶密封
金属密封
使用上的注意事项
①请在电磁阀前安装过滤器，防止铁屑、密封材等杂物进入电 磁阀。
②金属密封的电磁阀须注意在空压机后安装过滤精度5 μｍ以 下的过滤器、以防止空压机产生的碳粉等杂物进入电磁阀。
③使用前请注意对安装配管进行吹气。 ④配管时注意在螺纹的部留2个螺牙，以防止密封材进入配管。 ⑤为维护方便，请注意安装时考虑拆卸方便。 ⑥3位置中封式电磁阀在使用时，不仅考虑电磁阀的泄漏，还需
（短路时会大于额定负载电流、断路时电流为0 请注意线圈不要接触水等液体 或者小于负载电流）
作动不良
电磁阀内进水的痕迹 冷凝水有无的确认
更换先导阀 排掉过滤器水杯内冷凝水，更换冷干机内电磁阀
主阀芯膨胀
润滑油的确认
清洗配管或者吹气 更换电磁阀
主阀芯阻力大
润滑油供给后停止供油
更换电磁阀，并注意持续供油
电压正常
电磁阀使用及维护的注意事项
电磁头的特性
电磁头将电能转为机械能，由静铁芯、线圈、动铁芯(衔铁) 构成
根据使用电源的不同分为交流电磁头和直流电磁头
根据构造的不同分T形和I形电磁头
• T形电磁头
适用于大行程的交流衔铁 衔铁用硅钢片叠成T形,防止磁滞涡流损失,减少铁耗发热
• I形电磁头
适用于直流衔铁(无磁滞涡流损失)和小行程的交流衔铁 衔铁为整块铁磁材料
故障现象及对策---作动不良
故障现象
原因
原因调查方法･场所
对策
无电源 配线不良 控制设备不良
确认配线 （配线部的接触不良、DC型的极性） 控制设备的确认
修正配线 更换、修理控制设备
供给电压高 于额定电压
线圈烧毁
测量负载电流
（短路时会大于额定负载电流、断路时电流为0 确认供给电压为额定电压的±10％
电磁头的吸力特性
AC电磁头和DC电磁头的吸力特性类似
• 行程越小，吸力就越大 • 提高电压，吸力变大；降低电压，吸力变小
电磁头的电流特性
·AC电磁头的始动电流最大，随着动铁芯行程的减 小，电流值变小吸合时电流值保持恒定 (保持电 流)
·DC电磁头的电流值与行程无关，始终不变
电磁头的电流特性～线圈烧坏
一、电磁阀主要作用及类型
1、电磁阀主要作用是利用电讯号控制压缩空气的开关流向及流量，从而达到控 制执行元件的线性及回转动作
2、按电源控制方式有直流24V（DC）与交流220V（AC）两种。 3、 按控制型式分有单电控电磁阀与双电控电磁阀。 4、 要了解电磁阀的工作原理，首先要先知道什么是位，什么是通，从而看懂电
橡胶密封 低 40μm 窄 基本无 低 5000万
金属密封 高 5μm
宽 微漏 高 2亿
橡胶密封
金属密封
使用上的注意事项
①请在电磁阀前安装过滤器，防止铁屑、密封材等杂物进入电 磁阀。
②金属密封的电磁阀须注意在空压机后安装过滤精度5 μｍ以 下的过滤器、以防止空压机产生的碳粉等杂物进入电磁阀。
③使用前请注意对安装配管进行吹气。 ④配管时注意在螺纹的部留2个螺牙，以防止密封材进入配管。 ⑤为维护方便，请注意安装时考虑拆卸方便。 ⑥3位置中封式电磁阀在使用时，不仅考虑电磁阀的泄漏，还需
• 不带极性保护二极管 接线错误会招致阀的二极管或控制元件的开关元 件或电源烧坏
电磁阀的通电时间
• 除长期连续通电型产品外，阀需要长期连续通电( 通电时间比非通电时间长 )。
• 双电控阀以瞬时通电来操作时，请确保通电时间在 0.1秒以上
橡胶密封与金属密封
类 型 制造精度 气体精度 温度范围 泄 漏 换向频率 寿 命
DC220V双电控二位五通电磁阀主要用在日椿锡炉喷雾控制气缸左右移动。
方向控制阀
典型结构
这是一个二位五通直
动式弹簧复位滑阀
5
的典型结构
（1）电磁铁
（2）控制活塞
（3）滑柱式阀芯
（4）阀体
（5）复位弹簧
（6）出气口
（7）手动按钮
（8）电磁铁接线座
6
78
1
2
4
3
c．AC220V单电控二位五通电磁阀主要控制双动气缸，主要用于顶升，自动消磁 气缸，自插等处。
地之间的电阻，绝缘电阻值应在1MΩ以上
耐电压试验： 线圈端子和接地之间, 加1500V近似50或60Hz的正
弦波测试1分钟, 看电磁阀是否损坏、龟裂, 是否有 外部泄漏等现象发生大批量生产时用1800V试验1秒
直流电磁阀的极性
带过压保护回路的直流电磁阀接线时请确认 过压保护回路的极性如果过压保护回路有极性，请 注意是否带极性保护二极管 • 带极性保护二极管 接线错误，阀不能正常换向
注意配管的接头、调速阀、气缸等的泄漏。电磁阀的排气孔 有泄漏不仅仅局限于电磁阀的泄漏还有可能是气缸的活塞密 封圈处的泄漏。 ⑦润滑油请使用1号或者2号透平油（ISO VG32）。轴承润滑油 和机械润滑油会使NBR等密封圈膨胀变形而导致作动不良。 ⑧先导电磁阀在使用时注意1次侧的不要使用节流，以防压力降 过大而造成阀芯的误动作。 ⑨注意电磁阀的安装方向，防止因为振动而导致的误动作。 ⑩电磁阀安装、配管后请注意对配管，防止配管时产生的异物 和锈粉造成电磁阀的作动不良。
主阀芯误动作 （2位置双作用）
漏电压
气缸的作动和电磁阀的换向不一致
测量漏电压 DC型：额定电压的3%以上 AC型：额定电压的8%以上
气缸到行程末端后电磁阀再换向
制御回路または素子の選定 ブリーダ抵抗の設置
润滑油过多
EXH排气孔油的有无确认
供油时注意不要导致EXH排气孔油的飞溅，供油 两适度调整
主阀芯或者铁心有异物 卡住
磁阀的符号及分析其原理。
5、 位就是有几个工作位， 通就是有几个通口。
二、电磁阀图形符号与结构
1、目前，公司用到的主要有以下几种类型，其符号为：
A、单电控二位三通
d、双电控两位五通
B、单电控一位两通
单电控电磁阀
双电控电磁阀
C、单电控两位五通
三．下面分别介绍各种型号电磁阀的工作原理及其常用在哪些位置
注意配管的接头、调速阀、气缸等的泄漏。电磁阀的排气孔 有泄漏不仅仅局限于电磁阀的泄漏还有可能是气缸的活塞密 封圈处的泄漏。 ⑦润滑油请使用1号或者2号透平油（ISO VG32）。轴承润滑油 和机械润滑油会使NBR等密封圈膨胀变形而导致作动不良。 ⑧先导电磁阀在使用时注意1次侧的不要使用节流，以防压力降 过大而造成阀芯的误动作。 ⑨注意电磁阀的安装方向，防止因为振动而导致的误动作。 ⑩电磁阀安装、配管后请注意对配管，防止配管时产生的异物 和锈粉造成电磁阀的作动不良。
五．电磁阀主要故障及现象
电磁阀内部滑芯脏，经常无作用。用WD-40从进气（P）口喷入， 通入压缩空气用手动强制其动作。再加WD-40清洗几次。 电磁阀无作用。供电位线圈烧。用万用表测量其阻值大约在30欧60欧之间为正常。如无穷大，更换电磁阀供电位线圈。 内部阀芯磨损严重，漏气，更换电磁阀。
（3）单电控二位三通电磁阀据控制电源方式不同的主要控制单动气缸。 – AC220V单电控二位三通电磁阀主要用来控制阻挡器。 – DC24V单电控二位三通电磁阀主要用在日椿锡炉的喷雾器。
b.双电控两位五通电磁阀。
1、因其有两个工作位，左边供电位，右边供电位有A、B、R1、 P、 R2五
个通口，因些就双电控二位五通电磁阀。
供给润滑油的确认
对策
吹气 安装过滤器 更换电磁阀 清洗配管或者吹气 更换电磁阀 使用合适的润滑油（ISO VG32）
执行元件部泄漏 执行元件的状态确认 修理或者更换执行元件
泄漏
EXH.气孔和阀的 电磁阀安装螺钉 垫圈处泄漏 安装不良
阀垫圈的确认
蜂鸣声
电压过低
（AC电源） 电压正常
电压低于额定电 压
电源电压的确认
• 电磁头在吸合后连续通电，通常会因发热而烧坏
• 电磁阀阀体(阀芯等)卡进杂质，电磁头无法吸合，线圈电流过大，发热增加而 烧坏
• 电压大、行程大的AC电磁头烧坏的可能性大；电压小、行程小的AC电磁头不易 烧坏
• DC电磁头线圈一般不会烧坏
绝缘电阻和耐电压
绝缘电阻： JIS规定，用500V的绝缘电阻表测定线圈端子和接
电磁阀使用及维护的注意事项
电磁头的特性
电磁头将电能转为机械能，由静铁芯、线圈、动铁芯(衔铁) 构成
根据使用电源的不同分为交流电磁头和直流电磁头
根据构造的不同分T形和I形电磁头
• T形电磁头
适用于大行程的交流衔铁 衔铁用硅钢片叠成T形,防止磁滞涡流损失,减少铁耗发热
• I形电磁头
适用于直流衔铁(无磁滞涡流损失)和小行程的交流衔铁 衔铁为整块铁磁材料
1、单电控工作原理为断电后，恢复原来位置 2、双电控为哪一边供电时，则回到供电一边位置，不供电时，便保持断
电前的位置。下面详细介绍各型号电磁阀工作方式
a．单电控二位三通电磁阀
（1）因其有左右两个工作位。左边为原始位置，右边为供电位，有P、A 、R三个通口，因此叫单电控二位三通电磁阀。
（2）当供电位未供电时，就使用原始位工作，就是说A口与R口是相通的 ，而P口关闭，当供电位供电时，P口与A口接通，而R口关闭。
电磁阀常识培训
方向控制阀的概念及分类
何谓方向控制阀？
阀能改变气体流动方向或者通断的控制阀称为方向控制阀。
方向控制阀有哪些种类？
可按如下分类方式进行分类： 1)阀内气体的流通方向（单向、梭阀、双压、快速排气阀） 2)控制方式（电磁、气压、人力、机械） 3)动作方式（直动式、先导式） 4)切换通口数目（2、3、4、5通阀） 5)阀芯的工作位置（2、3位） 6)控制数（单控、双控） 7)阀芯结构形式（滑柱、座阀、滑板） 8)密封形式（橡胶密封、金属密封）
橡胶密封 低 40μm 窄 基本无 低 5000万
金属密封 高 5μm
宽 微漏 高 2亿
橡胶密封
金属密封
使用上的注意事项
①请在电磁阀前安装过滤器，防止铁屑、密封材等杂物进入电 磁阀。
②金属密封的电磁阀须注意在空压机后安装过滤精度5 μｍ以 下的过滤器、以防止空压机产生的碳粉等杂物进入电磁阀。
③使用前请注意对安装配管进行吹气。 ④配管时注意在螺纹的部留2个螺牙，以防止密封材进入配管。 ⑤为维护方便，请注意安装时考虑拆卸方便。 ⑥3位置中封式电磁阀在使用时，不仅考虑电磁阀的泄漏，还需
（短路时会大于额定负载电流、断路时电流为0 请注意线圈不要接触水等液体 或者小于负载电流）
作动不良
电磁阀内进水的痕迹 冷凝水有无的确认
更换先导阀 排掉过滤器水杯内冷凝水，更换冷干机内电磁阀
主阀芯膨胀
润滑油的确认
清洗配管或者吹气 更换电磁阀
主阀芯阻力大
润滑油供给后停止供油
更换电磁阀，并注意持续供油
电压正常
电磁阀使用及维护的注意事项
电磁头的特性
电磁头将电能转为机械能，由静铁芯、线圈、动铁芯(衔铁) 构成
根据使用电源的不同分为交流电磁头和直流电磁头
根据构造的不同分T形和I形电磁头
• T形电磁头
适用于大行程的交流衔铁 衔铁用硅钢片叠成T形,防止磁滞涡流损失,减少铁耗发热
• I形电磁头
适用于直流衔铁(无磁滞涡流损失)和小行程的交流衔铁 衔铁为整块铁磁材料
故障现象及对策---作动不良
故障现象
原因
原因调查方法･场所
对策
无电源 配线不良 控制设备不良
确认配线 （配线部的接触不良、DC型的极性） 控制设备的确认
修正配线 更换、修理控制设备
供给电压高 于额定电压
线圈烧毁
测量负载电流
（短路时会大于额定负载电流、断路时电流为0 确认供给电压为额定电压的±10％
电磁头的吸力特性
AC电磁头和DC电磁头的吸力特性类似
• 行程越小，吸力就越大 • 提高电压，吸力变大；降低电压，吸力变小
电磁头的电流特性
·AC电磁头的始动电流最大，随着动铁芯行程的减 小，电流值变小吸合时电流值保持恒定 (保持电 流)
·DC电磁头的电流值与行程无关，始终不变
电磁头的电流特性～线圈烧坏
一、电磁阀主要作用及类型
1、电磁阀主要作用是利用电讯号控制压缩空气的开关流向及流量，从而达到控 制执行元件的线性及回转动作
2、按电源控制方式有直流24V（DC）与交流220V（AC）两种。 3、 按控制型式分有单电控电磁阀与双电控电磁阀。 4、 要了解电磁阀的工作原理，首先要先知道什么是位，什么是通，从而看懂电
橡胶密封 低 40μm 窄 基本无 低 5000万
金属密封 高 5μm
宽 微漏 高 2亿
橡胶密封
金属密封
使用上的注意事项
①请在电磁阀前安装过滤器，防止铁屑、密封材等杂物进入电 磁阀。
②金属密封的电磁阀须注意在空压机后安装过滤精度5 μｍ以 下的过滤器、以防止空压机产生的碳粉等杂物进入电磁阀。
③使用前请注意对安装配管进行吹气。 ④配管时注意在螺纹的部留2个螺牙，以防止密封材进入配管。 ⑤为维护方便，请注意安装时考虑拆卸方便。 ⑥3位置中封式电磁阀在使用时，不仅考虑电磁阀的泄漏，还需
• 不带极性保护二极管 接线错误会招致阀的二极管或控制元件的开关元 件或电源烧坏
电磁阀的通电时间
• 除长期连续通电型产品外，阀需要长期连续通电( 通电时间比非通电时间长 )。
• 双电控阀以瞬时通电来操作时，请确保通电时间在 0.1秒以上
橡胶密封与金属密封
类 型 制造精度 气体精度 温度范围 泄 漏 换向频率 寿 命
DC220V双电控二位五通电磁阀主要用在日椿锡炉喷雾控制气缸左右移动。
方向控制阀
典型结构
这是一个二位五通直
动式弹簧复位滑阀
5
的典型结构
（1）电磁铁
（2）控制活塞
（3）滑柱式阀芯
（4）阀体
（5）复位弹簧
（6）出气口
（7）手动按钮
（8）电磁铁接线座
6
78
1
2
4
3
c．AC220V单电控二位五通电磁阀主要控制双动气缸，主要用于顶升，自动消磁 气缸，自插等处。
地之间的电阻，绝缘电阻值应在1MΩ以上
耐电压试验： 线圈端子和接地之间, 加1500V近似50或60Hz的正
弦波测试1分钟, 看电磁阀是否损坏、龟裂, 是否有 外部泄漏等现象发生大批量生产时用1800V试验1秒
直流电磁阀的极性
带过压保护回路的直流电磁阀接线时请确认 过压保护回路的极性如果过压保护回路有极性，请 注意是否带极性保护二极管 • 带极性保护二极管 接线错误，阀不能正常换向
注意配管的接头、调速阀、气缸等的泄漏。电磁阀的排气孔 有泄漏不仅仅局限于电磁阀的泄漏还有可能是气缸的活塞密 封圈处的泄漏。 ⑦润滑油请使用1号或者2号透平油（ISO VG32）。轴承润滑油 和机械润滑油会使NBR等密封圈膨胀变形而导致作动不良。 ⑧先导电磁阀在使用时注意1次侧的不要使用节流，以防压力降 过大而造成阀芯的误动作。 ⑨注意电磁阀的安装方向，防止因为振动而导致的误动作。 ⑩电磁阀安装、配管后请注意对配管，防止配管时产生的异物 和锈粉造成电磁阀的作动不良。
主阀芯误动作 （2位置双作用）
漏电压
气缸的作动和电磁阀的换向不一致
测量漏电压 DC型：额定电压的3%以上 AC型：额定电压的8%以上
气缸到行程末端后电磁阀再换向
制御回路または素子の選定 ブリーダ抵抗の設置
润滑油过多
EXH排气孔油的有无确认
供油时注意不要导致EXH排气孔油的飞溅，供油 两适度调整
主阀芯或者铁心有异物 卡住
磁阀的符号及分析其原理。
5、 位就是有几个工作位， 通就是有几个通口。
二、电磁阀图形符号与结构
1、目前，公司用到的主要有以下几种类型，其符号为：
A、单电控二位三通
d、双电控两位五通
B、单电控一位两通
单电控电磁阀
双电控电磁阀
C、单电控两位五通
三．下面分别介绍各种型号电磁阀的工作原理及其常用在哪些位置
注意配管的接头、调速阀、气缸等的泄漏。电磁阀的排气孔 有泄漏不仅仅局限于电磁阀的泄漏还有可能是气缸的活塞密 封圈处的泄漏。 ⑦润滑油请使用1号或者2号透平油（ISO VG32）。轴承润滑油 和机械润滑油会使NBR等密封圈膨胀变形而导致作动不良。 ⑧先导电磁阀在使用时注意1次侧的不要使用节流，以防压力降 过大而造成阀芯的误动作。 ⑨注意电磁阀的安装方向，防止因为振动而导致的误动作。 ⑩电磁阀安装、配管后请注意对配管，防止配管时产生的异物 和锈粉造成电磁阀的作动不良。
