ZYJ410接地网安装记录

  • 格式：doc
  • 大小：95.00 KB
  • 文档页数：5
2005.8.27
晴
6、
盟东2#配电室
3.5
2005.8.28
多云
7、
添运南区配电室
3.6
2005.8.28
多云
8、
添运北区配电室
3.3
2005.8.28
多云
9、
盟城2#配电室
3.2
2005.8.31
晴
3、结论：
符合BG50169-92施工及验收规范
技术负责人：高臣乐班（组）长：朱少宽试验人：宋国选2005年9月4日
2、接地电阻测量记录：
3、接地电阻测试仪器型号：ZC29B-1
序号
测试位置
接地电阻（Ω）
试验日期
当天及前三天天气情况
1、
2、
3、
4、
5、
6、
7、
8、
9、
4、结论：
符合BG50169-92施工及验收规范
技术负责人：高臣乐班（组）长：朱少宽试验人：朱少宽2005年1月6日
ZYJ—410
接地网安装调试记录
2、接地电阻测量记录：
3、接地电阻测试仪器型号：ZC29B-1
序号
测试位置
接地电阻（Ω）
试验日期
当天及前三天天气情况
1
二次开关箱
3.2
2005.8.31
晴
2
井口开关箱
3.3
2005.8.31
晴
4、结论：
符合GB50169-92施工及验收规范
技术负责人：班（组）长：试验人：2005年8月31日
ZYJ—410
14
向阳小区配电室（西）
3.6
2005.9.2
多云
15
卫星地面站1#配电室
3.3
2005.9.3
晴
16
卫星地面站2#配电室
3.2
2005.9.3
晴
17
三厂俱乐部配电室（北）
3.2
2005.9.4
晴
4、结论：
符合BG50169-92施工及验收规范
技术负责人：高臣乐班（组）长：朱少宽试验人：宋国选2005年9月4日
ZYJ—410
接地网安装记录
工程名称：
单元名称：
安装地点
图号
1、简绘接地布置图或简述接地网情况（接地极种类、规格、长度、埋入深度、数量、连接方法、网路尺寸等）：接地极为∠50×5×2500热镀锌角钢，接地母线为－40×4热镀锌扁钢，接地极垂直打入地下，顶部距地坪面0.7m，接地网每组三根，敷设间距为5 m，接地极及接地母线焊接连接且四面施焊，焊接处涂沥青漆防腐。
ZYJ—410
接地网安装调试记录
工程名称：新井电缆工程
单元名称：濮1-385井
安装地点
图号
1、简绘接地布置图或简述接地网情况（接地极种类、规格、长度、埋入深度、数量、连接方法、网路尺寸等）：接地极为∠50×5×2500热镀锌角钢，接地母线为－40×4热镀锌扁钢，接地极垂直打入地下，顶部距地坪面0.7m，接地网每组三根，敷设间距为5 m，接地极及接地母线焊接连接且四面施焊，焊接处涂沥青漆防腐。
工程名称：
单元名称：
安装地点
图号
1、简绘接地布置图或简述接地网情况（接地极种类、规格、长度、埋入深度、数量、连接方法、网路尺寸等）：接地极为∠50×5×2500热镀锌角钢，接地母线为－40×4热镀锌扁钢，接地极垂直打入地下，顶部距地坪面0.7m，接地网每组三根，敷设间距为5 m，接地极及接地母线焊接连接且四面施焊，焊接处涂沥青漆防腐。
ZYJ—410
接地网安装调试记录
工程名称：高压负荷开关系统更换工程
单元名称：
安装地点
图号
1、简绘接地布置图或简述接地网情况（接地极种类、规格、长度、埋入深度、数量、连接方法、网路尺寸等）：接地极为∠50×5×2500热镀锌角钢，接地母线为－40×4热镀锌扁钢，接地极垂直打入地下，顶部距地坪面0.7m，接地网每组三根，敷设间距为5 m，接地极及接地母线焊接连接且四面施焊，焊接处涂沥青漆防腐。
2、接地电阻测试仪器型号：ZC29B-1
序号
测试位置
接地电阻（Ω）
试验日期
当天及前三天天气情况
1、
皇甫污水站配电室
3.5
2005.8.25
晴
2、
三厂桥头配电室
3.2
2005.8.26
晴
3、
机厂石化车间配电室
3.2
2005.8.26
晴
4、
中心一幼配电室
3.3
2005.8.27
晴
5、
盟东1#配电室
3.3
2、接地电阻测量记录：
3、接地电阻测试仪器型号：ZC29B-1
序号
测试位置
接地电阻（Ω）
试验日期
当天及前三天天气情况
10
盟城4#配电室
3.2
2005.8.31
晴
11
一公司中心配电室
3.4
2005.9.1
晴
12
一公司西区2#配电室
3.3
2005.9.1
晴
13
向阳小区配电室（东）
3.2
2005.9.2
晴
2、接地电阻测量记录：（见下表）
3、接地电阻测试仪器型号：ZC29B-1
序号
测试位置
接地电阻（Ω）
试验日期
当天及前三天天气情况
1
明6号站35KV变台
3.2
2005.3.29
晴
2
明7号站35KV变台
3.3
2005.3.29
晴
3
明18号站35KV南变台
3明18号站6KV中变台
3.5
2005.3.29
晴
4、结论：
符合GB50169-92施工及验收规范
技术负责人：班（组）长：试验人：2005年3月29日
接地网安装调试记录
工程名称：卫三316线路检修
单元名称：北段
安装地点
图号
1、绘接地布置图或简述接地网情况（接地极种类、规格、长度、埋入深度、数量、连接方法、网路尺寸等）：接地极为∠50×5×2500热镀锌角钢，接地母线为－40×4热镀锌扁钢，接地极垂直打入地下，顶部距地坪面0.7m，接地网每组三根，敷设间距为5 m，接地极及接地母线焊接连接且四面施焊，焊接处涂沥青漆防腐。

合集下载

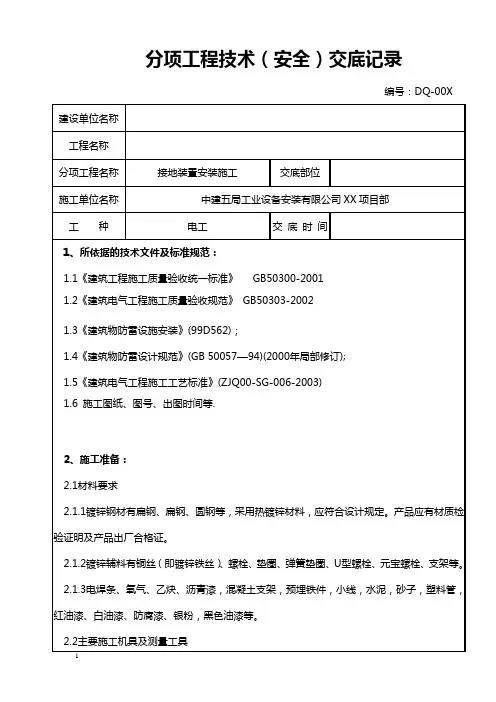

接地装置安装施工技术(安全)交底记录

接地装置安装施工技术(安全)交底记录

分项工程技术（安全）交底记录编号：DQ-00X1) 根据设计要求的数量，材料规格进行加工，长度不应小于2.5m。

如采用钢管打入地下应根据土质加工成一定的形状，遇松软土壤时，可切成斜面形。

为了避免打人时受力不均使管子歪斜，也可加工成扁尖形。

遇土质很硬时，可将尖端加工成锥形，见图16.6.2-1。

如选用角钢时，应采用不小于40mm×40mm×4mm的角钢，切割长度不应小于2.5m，角钢的一端应加工成尖头形状，见图16.6.2-2。

图5.4.2-1图5.4.2-22) 根据设计图纸要求，对接地装置(网)的线路进行测量弹线，在此线路上挖掘深为0.8～lm，宽为0.5m的沟，沟上部稍宽，底部如有石子应清除。

3) 沟挖好后应立即安装接地极和敷设接地扁钢，防止土方坍塌。

先将接地极放在沟的中心线上，打人地中，一般采用手锤打入，一人手扶接地极，一人用大锤敲打接地体顶部。

为防止将角钢或钢管打劈，可加一护管帽，套人接地钢管顶端，见图16.6.2—3。

若采用角钢，可在其顶部焊接约100mm的一段角钢。

使用手锤敲打接地极时应平稳，锤击接地极正中，不得打偏，应与地面保持垂直，当接地体顶端距地600mm时停止打入。

4) 接地扁钢敷设前应调直，然后将扁钢放置在沟内，依次将扁钢与接地极用电焊(气焊)焊接，因为扁钢侧放时散流电阻较小，所以扁钢应侧放，不可平放。

扁钢与钢管连接的位置距接地极最高点约100mm，为了连接可靠，除应在其接触部位两侧进行焊接外，还应直接将扁钢本身弯成弧形(或直角形)与钢管(或角钢)焊接。

焊接时应将扁钢拉直，焊好后清除药皮，刷沥青漆作防腐处理，见图16.6.2-3、图16.6.2-4。

将接地线引出至需要位置，留有足够的连接长度，以待使用。

图5.4.2-3(a)方式一；(b)方式二图5.4.2-45) 接地极连接完毕后，应及时请质检部门进行隐检，接地极材质、位置、焊接质量，接地体(线)的截面规格等均应符合设计及施工验收规范要求，经检验合格后，方可进行回填，分层夯实。

接地网安装施工方案

接地网安装施工方案

一、工程概况本项目为某电力公司35kV架空送电线路改造加装防雷接地装置工程。

工程地点位于我国某省某市，施工范围为线路全长XX公里。

工程内容包括接地网安装、接地体施工、接地引线连接、接地电阻测试等。

二、施工准备1. 技术准备（1）熟悉施工图纸和设计对接地网施工技术要求，掌握接地网施工规范。

（2）组织施工人员进行技术培训，确保施工人员掌握接地网施工技术。

2. 材料准备（1）根据设计规格和型号，准备接地网用镀锌扁钢、角钢、铜绞线、铜排、铜棒、铜包钢等材料。

（2）对到达现场的材料进行规格、质量、外观等检查，确保材料符合要求。

3. 人员组织（1）技术人员：负责施工方案编制、技术指导、质量监督等。

（2）安全、质量负责人：负责施工现场安全管理、质量控制等。

（3）焊工及安装人员：负责接地网安装、接地体施工、接地引线连接等工作。

4. 机具准备（1）电焊机、切割机、气焊等焊接设备。

（2）接地沟开挖用机械设备或工具。

三、施工工艺及流程1. 接地沟开挖（1）根据设计图纸，确定接地网敷设位置、网格大小，进行放线。

（2）按照设计或规范要求的接地深度，进行接地沟开挖，深度留有一定的裕度。

（3）接地沟宜按场地或分区进行开挖，以便记录完成情况，确保现场文明施工。

2. 垂直接地体加工（1）按照设计或规范要求长度，加工垂直接地体。

（2）镀锌角钢作为垂直接地体时，切割面需进行防腐处理。

（3）垂直接地体的下端部加工成锥形，便于垂直接地体安装。

（4）在上端部敲击部位进行加固，避免垂直接地体安装时损伤。

3. 垂直接地体安装（1）按照设计图纸的位置，安装垂直接地体。

（2）连接接地体与接地引线，确保连接牢固。

4. 接地网敷设（1）按照设计图纸，将接地网敷设到位。

（2）连接接地网与接地体，确保连接牢固。

5. 接地电阻测试（1）按照规范要求，对接地网进行接地电阻测试。

（2）测试结果符合要求后，完成接地网安装工程。

四、质量保证措施1. 严格执行施工规范和设计要求，确保工程质量。

接地装置安装检验批质量验收记录表新范本

接地装置安装检验批质量验收记录表新范本

接地装置安装检验批质量验收记录表
GB50303-2002
060109
060206
060608
060701
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
接地装置测试点的设置
3
接地模块与干线的连接和干线材质选用
第24.2.3条
施工单位检查评：年月日
监理（建设）单位验收结论
监理工程师：
（建设单位项目专业技术负责人）年月日
接地装置安装检验批质量验收记录表
GB50303-2002
060109
060206
060608
060701
第24.1.1条
2
接地电阻值测试
第24.1.2条
3
防雷接地的人工接地装置的接地干线埋设
第24.1.3条
4
接地模块的埋设深度、间距和基坑尺寸
第24.1.4条
5
接地模块设置应垂直或水平就位
第24.1.5条
一般项目
1
接地装置埋设深度、间距和搭接长度
第24.2.1条
2
接地装置的材质和最小允许规格
第24.2.2条
项目专业质量检查员：年月日
监理（建设）单位验收结论
监理工程师：
（建设单位项目专业技术负责人）年月日
4
接地模块的埋设深度、间距和基坑尺寸
第24.1.4条
5
接地模块设置应垂直或水平就位
第24.1.5条
一般项目
接地装置安装技术交底

接地装置安装技术交底

（3）焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲干净。
（4）接地线跨伸缩缝或沉降缝处时，应有补偿措施，可将接地线本身弯成弧状代替。
（5）接地装置安装中所有的隐蔽项目应做好隐检，不能遗漏，隐检内容齐全，留存照片及隐检记录。
（1）材料进场入库管理，不得漏天存放。
技术交底记录
资料编号
工程名称
施工单位
审核人
分包单位
□施组总设计交底
□单位工程施组交底
□施工方案交底
□专项施工方案交底
施工作业交底
交底部位
基础底板（接地装置安装）
接受交底范围
接地装置施工班组
交底摘要：
底板接地装置施工
交底内容：
热镀锌圆钢、热镀锌扁钢、热镀锌钢板型号、规格应符合设计要求，并应有产品质量合格证和试验报告。施工作业主要材料见表1
（1）位置正确，连接牢固，接地体埋设深度距地面不小于0.6m。隐蔽工程记录齐全、准确。
（2）搭接长度≥2b；圆钢≥6D；圆钢和扁钢≥6D(注：b为扁钢宽度；D为圆钢直径)；扁钢搭接焊接3个棱边，圆钢焊接双面；用于跨接焊接的钢筋采用φ12热镀锌圆钢时，双面搭焊牢固，焊接长度大于主筋直径6D，长度不小于96mm；用于搭接采用-40mm×4mm热镀锌扁钢时，三面焊接，焊接长度扁钢宽度的2倍，不小于80mm。
2 内容较多时本表作为首页，交底内容可续页。
（5）施工现场遇到突发事故或险情（兆），应第一时间停止施工或采取紧急措施后撤离现场，并立即上报值班人员。
（1）操作人员年龄不大于60岁，作业前检查安全防护用品完好，并佩戴齐全。不得使用患有高血压、心脏病、贫血症、癫痫病人员。
（2）特殊工种（电工）必须有上岗证，证件在有效期内。
