接地装置安装检验记录

－264－ 接地装置安装检测记录

单位工程名称 工程编号

安 装 地 点 垂直接地极规格

测量仪表及编号 水平接地体规格

接

地

电

阻

检

测

记

录 编号 测量位置 设计值() 实测值() 测量日期 当天天气 前三天天气情况

图

示

检

测

位

置 注：简绘接地布置图，并简述接地情况（材料规格、长度、埋入深度、数量、连接方法、网路尺寸、地质情况等）

检测结论

记 录 人：

质量检查员：

技术负责人：

年 月 日 监理单位代表：

年 月 日

安装C-20

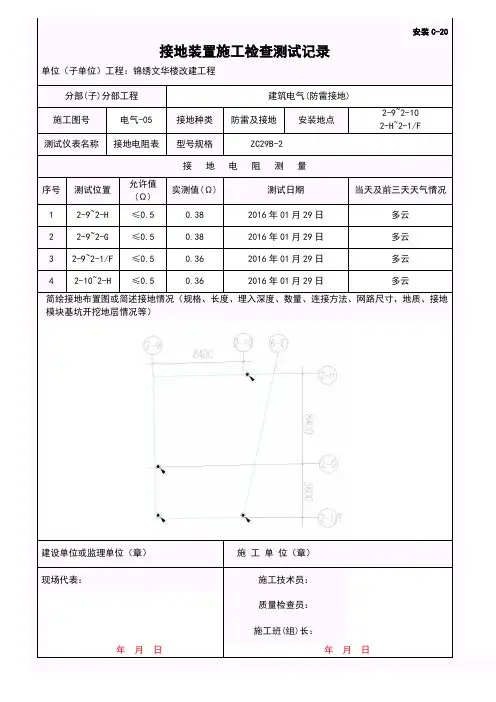

接地装置施工检查测试记录

单位（子单位）工程：锦绣文华楼改建工程

分部(子)分部工程 建筑电气(防雷接地)

施工图号 电气-05 接地种类 防雷及接地 安装地点 2-9~2-10

2-H~2-1/F

测试仪表名称 接地电阻表 型号规格 ZC29B-2

接 地 电 阻 测 量

序号 测试位置 允许值(Ω) 实测值(Ω) 测试日期 当天及前三天天气情况

1 2-9~2-H ≤0.5 0.38 2016年01月29日 多云

2 2-9~2-G ≤0.5 0.38 2016年01月29日 多云

3 2-9~2-1/F ≤0.5 0.36 2016年01月29日 多云

4 2-10~2-H ≤0.5 0.36 2016年01月29日 多云

简绘接地布置图或简述接地情况（规格、长度、埋入深度、数量、连接方法、网路尺寸、地质、接地

模块基坑开挖地层情况等）

建设单位或监理单位（章） 施 工 单 位（章）

现场代表： 施工技术员：

质量检查员：

施工班(组)长：

年 月 日 年 月 日

接地装置检验批质量验收记录(总2页)

-CAL-FENGHAI.-(YICAI)-Company One1

-CAL-本页仅作为文档封面，使用请直接删除 接地装置检验批质量验收记录

08190101

单位（子单位）工程名称 分部（子分部）工程名称 分项工程名称

施工单位 项目负责人 检验批容量

分包单位 分包单位项目负责人 检验批部位

施工依据 验收依据 GB50606-2010

验收项目 设计要求及规范规定 最小\实际抽样数量 检查记录 检查结果

主控

项目 1 材料、器具、设备进场质量检测 第3.5.1条

2 采用建筑物共用接地装置时，接地电阻不应大于1Ω 第16.2.1条

3 采用单独接地装置时，接地电阻不应大于4Ω 第16.2.1条

4 接地装置的焊接应符合规定 第16.2.1条

5 接地装置测试点的设置 第16.2.1条

6 防雷接地的人工接地装置的接地干线埋设 第16.1.1条

7 接地模块的埋设深度、间距和基坑尺寸 第16.1.1条

8 接地模块设置应垂直或水平就位 第16.1.1条

一般

项目 1 接地装置埋设深度、间距和搭接长度和防腐措施 第16.1.1条

2 接地体垂直长度不应小于2.5m，间距不宜小于5m 第16.1.1条

3 接地体埋深不宜小于0.6m 第16.1.1条

4 接地体距建筑物距离不应小于1.5m 第16.1.1条

施工单位检查结果 主控项目全部合格，一般项目满足施工规范规定要求。

专业工长:

项目专业质量检查员:

年 月 日

监理单位验收结论 专业监理工程师：

年 月 日

2、验收依据说明

【规范名称及编号】《智能建筑工程施工规范》GB50606-2010

【条文摘录】

摘录一：

3.5.1 材料、器具、设备进场质量检测应符合下列规定：

表D.0.17 接地装置施工检查记录表

工程名称： 线电3

设计

桩号 接地

型式 测量时

气 温 ℃ 施工日期 年 月 日

检查日期 年 月 日

序号 检查（检验）项目 性质 质量标准 检查结果

1 接地体规格 关键 设计值：

符合设计要求

2 接地电阻值 关键 设计值： Ω 实测值

不大于设计值 计算季节系数后

3 接地体

连 接 □圆钢双面焊

关键 搭接长度不小于直径的6倍

□扁钢四面焊 搭接长度不小于宽度的2倍

4 接地体埋深 重要 设计值： mm

不小于设计值

5 接地体放射线长度 重要 设计值： mm

不小于设计值

6 降阻剂使用情况 一般 符合设计要求

7 接地体防腐 一般 符合设计要求 续表D.0.17

序号 检查（检验）项目 性质 质量标准 检查结果

8 引下线安装 一般 与杆塔连接应接触良好

牢固、整齐、统一美观

9 回填土 一般 防沉层100mm～300mm

10

接地装置实际敷设简图： 受电侧

备注 测量接地电阻值时的季节系数为： 检查结论

现场技术

负责人 专 职

质检员 总包专业

工程师 监 理

工程师
