手工制作pcb电路板

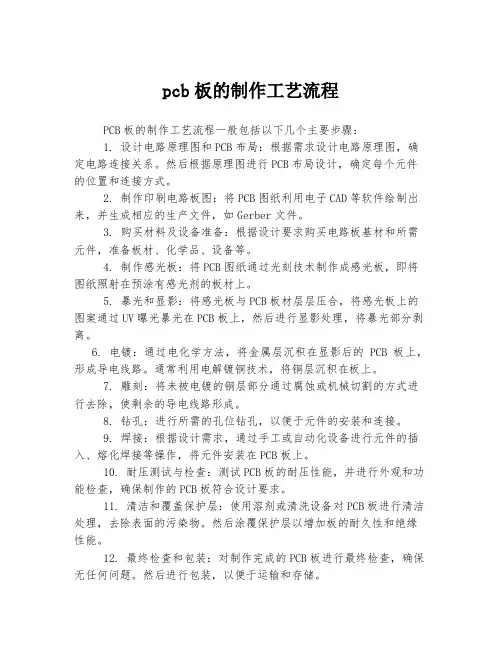

pcb板的制作工艺流程PCB板的制作工艺流程一般包括以下几个主要步骤：1. 设计电路原理图和PCB布局：根据需求设计电路原理图，确定电路连接关系。

然后根据原理图进行PCB布局设计，确定每个元件的位置和连接方式。

2. 制作印刷电路板图：将PCB图纸利用电子CAD等软件绘制出来，并生成相应的生产文件，如Gerber文件。

3. 购买材料及设备准备：根据设计要求购买电路板基材和所需元件，准备板材、化学品、设备等。

4. 制作感光板：将PCB图纸通过光刻技术制作成感光板，即将图纸照射在预涂有感光剂的板材上。

5. 暴光和显影：将感光板与PCB板材层层压合，将感光板上的图案通过UV曝光暴光在PCB板上，然后进行显影处理，将暴光部分剥离。

6. 电镀：通过电化学方法，将金属层沉积在显影后的PCB板上，形成导电线路。

通常利用电解镀铜技术，将铜层沉积在板上。

7. 雕刻：将未被电镀的铜层部分通过腐蚀或机械切割的方式进行去除，使剩余的导电线路形成。

8. 钻孔：进行所需的孔位钻孔，以便于元件的安装和连接。

9. 焊接：根据设计需求，通过手工或自动化设备进行元件的插入、熔化焊接等操作，将元件安装在PCB板上。

10. 耐压测试与检查：测试PCB板的耐压性能，并进行外观和功能检查，确保制作的PCB板符合设计要求。

11. 清洁和覆盖保护层：使用溶剂或清洗设备对PCB板进行清洁处理，去除表面的污染物。

然后涂覆保护层以增加板的耐久性和绝缘性能。

12. 最终检查和包装：对制作完成的PCB板进行最终检查，确保无任何问题。

然后进行包装，以便于运输和存储。

以上是常见的PCB板制作工艺流程，不同的工厂和制作要求可能稍有差异，但整体流程大致相同。

PCB电路板的手工焊接要点1.工具准备：在进行手工焊接前，首先要准备好所需的工具。

常用的焊接工具有：焊台、焊锡、焊笔、焊膏、垫片、剪刀、镊子、吸锡线等。

2.焊接前的准备工作：在进行手工焊接之前，需要做一些准备工作。

首先要确保焊台的正常工作，可将焊台温度调节到合适的范围。

然后检查所需焊接的元件和电路板是否齐全，并根据焊接图纸确定元件的正确位置。

3.确定焊接顺序：在焊接之前，应根据焊接图纸确定焊接的顺序。

通常情况下，焊接的顺序是从低矮元件到高矮元件，从内部元件到外部元件，从冷部件到热部件。

4.动手焊接：开始焊接之前，要先预热焊台，使其达到一定的温度。

然后把焊锡块插入焊笔的把手中，使其加热溶化。

注意焊锡的融点不要过高，一般为183℃。

当焊台温度达到预定温度时，将焊笔轻轻地沾到焊锡上，使其溶化。

5.手法：（1）焊接电路板时，要用剪刀等工具将焊锡剪成适当的长度；（2）用镊子捻住焊锡，使焊锡沾满焊锡头；（3）用焊锡头去加热焊点，熔化焊点后往焊点上增加一定的焊锡；（4）焊点上应留有胶水和内压伸的余地；（5）焊锡应均匀填满焊点，但不得多余。

6.注意事项：（1）不要让焊点发黄，以防焊点出现腐蚀的现象；（2）不要让焊锡产生泡沫，以防产生不良的焊点；（3）在焊接时要再轻再轻，不要用力过猛，以免烧坏元器件；（4）在焊接时要均匀加热，焊点要饱满，不得有斑点、不流畅、不漏料现象；（5）焊接完成后，要及时清理焊渣和垃圾；（6）焊接过程中要注意保护眼睛，避免受到焊渣的伤害。

7.检查与测试：焊接完成后，应对焊点进行检查。

用万用表或测试仪器对电路板进行测试，确认焊点的连接情况和电路的正常工作。

总结：PCB电路板的手工焊接要点主要包括准备工作、焊接顺序的确定、焊接手法、注意事项等。

掌握这些要点，能够提高手工焊接的质量和可靠性，保证电路板的正常工作和使用寿命。

手工制作pcb材料及方法好不容易设计出一个电路，想验证一下它的功能和工作可靠性等等，就得把电路实物接出来，面包板方便是方便，可稍微大一点的电路光剪导线就够人烦的了，而且一旦哪个插孔是坏的，把人急死也很难找出错误，就更不用说插的零零乱乱的板子让人一点成就感都没有了；至于万用板，看上去很不错，用起来就完了，一个管脚有时得焊上3、4根线（尤其是电源地），那你就痛苦吧，不过可以借此提高自己的焊接水平，如果你一点都不担心会不会不小心短路的话，呵呵所以比较喜欢动手的电子爱好者一般倾向于作成pcb板，可如果不是给公司做样板，谁有那个闲钱呢？所以只好自己动手DIY，网上介绍自己动手做的文章很多，方法也很多，不过只大致说了一下原理和流程，不是很详细，我在这里从头一步一步给大家说一下我自己的经历（从开始买工具开始喔，呵呵）。

手工制作pcb目前最流行的是热转印法，比较方便，当然成本有点高，不过还是有办法省的（到文章的第二部分节省的热转印法再讲），呵呵，且听我慢慢道来。

首先是必须的工具和材料，传统热转印和节省式所需的工具再在各自的里面说吧（汗，我文笔不行，大家多体谅。

）1>、必须的工具和材料覆铜板：单面的就好，因为一般手工都是做单面板，双面板不好做，两面很难对齐，价格根据面积和单、双面而不同。

腐蚀液：直接买固体的三氯化铁，和覆铜板一样应该在大点的电子商场都可以买到，如果没找到，可以去化工商店问问，应该有的，大约18块钱一大瓶。

好的三氯化铁应该是小块状的黄色固体，如果已经发黑了，就是变质了，不能用了，自己买回来后也要注意密封。

小电钻：可以买成套的，配有0.5mm、1mm、1.5mm、2mm、3mm 5种不同的钻头，但是价格有点贵，要70，也有单一配1mm钻头的，大约十几块钱，网上有很多自制小电钻的文，大家可以百度或者google一下，或者等下一并贴在第二部分算了。

电烙铁：广州黄花的比较有名，种类也很多，什么恒温的，内热的，可调温的等等，不过自己制作买个普通黄花30、40W的就行了，十几块钱。

PCB电路板的手工焊接技术引言PCB（Printed Circuit Board）电路板是现代电子产品中常见的组成部分，它起到了将电子元器件连接在一起并实现特定功能的重要作用。

在PCB制造过程中，焊接技术被广泛应用，手工焊接技术是其中一种常见的焊接方法。

本文将介绍PCB电路板手工焊接的基本概念、所需工具和材料、焊接步骤以及一些注意事项。

手工焊接的基本概念手工焊接是通过将焊锡融化后涂抹在电子元器件和PCB电路板上，形成可靠连接的过程。

它是在制造大量PCB板的自动化工艺出现之前，人工完成PCB电路板焊接的一种方法。

所需工具和材料1.电子元器件：包括电阻、电容、晶体管等。

2.PCB电路板：可以自行设计并打印，也可以购买现成的PCB板。

3.焊锡：选择适宜的焊锡线，通常使用的是60/40的焊锡线。

4.电烙铁：选择功率适中的电烙铁，常见的是30W-50W的电烙铁。

5.磁吸台：用于固定PCB板，保持稳定。

6.镊子：用于握取和调整元器件的位置。

7.酒精棉：用于清洁焊接区域表面。

焊接步骤1.准备工作：将所有所需的工具和材料整理好，清洁工作台，并确保所有元器件和PCB板没有损坏。

2.安装元器件：根据PCB板设计图纸，将各个元器件按照对应位置插入PCB板。

可以使用镊子帮助握取和调整元器件位置。

3.固定PCB板：将PCB板放在磁吸台上，使其保持水平并固定在一个位置上。

4.烙铁预热：将电烙铁插入插座并预热至适宜的温度，通常为250-350°C。

5.准备焊锡：将焊锡线从卷上拉出适量，剪断并插入焊锡台。

将焊锡台放在磁吸台旁边，以便操作时能方便取用。

6.焊接元器件：首先将烙铁端放在焊锡台上擦拭干净，然后用烙铁加热所需焊接的元器件脚和PCB板焊盘。

一般情况下，将烙铁加热焊盘上的焊锡，等到焊锡完全融化时再将焊锡线与焊盘交汇处接触，使焊锡覆盖整个焊盘。

7.清洁和整理：完成焊接后，用酒精棉或棉签清洁焊接区域，确保焊接处干净无杂质。

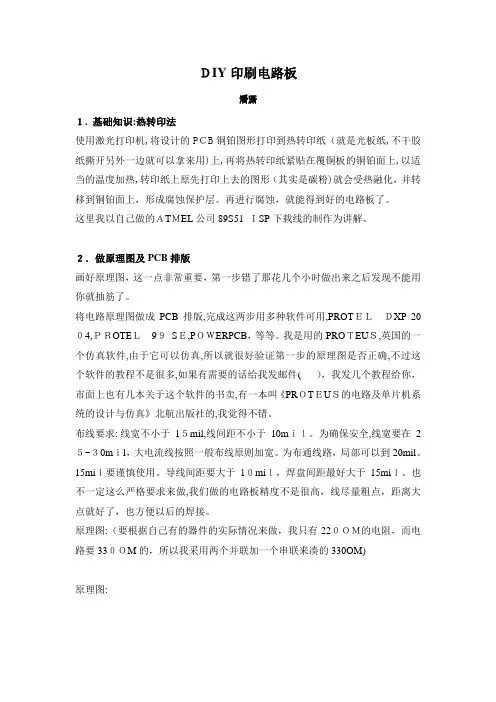

ＤIY印刷电路板潘潇１. 基础知识:热转印法使用激光打印机,将设计的PＣB铜铂图形打印到热转印纸（就是光板纸,不干胶纸撕开另外一边就可以拿来用)上,再将热转印纸紧贴在覆铜板的铜铂面上,以适当的温度加热,转印纸上原先打印上去的图形（其实是碳粉)就会受热融化，并转移到铜铂面上，形成腐蚀保护层。

再进行腐蚀，就能得到好的电路板了。

这里我以自己做的ＡTＭEL公司89S51 ＩSP下载线的制作为讲解。

２．做原理图及PCB排版画好原理图，这一点非常重要，第一步错了那花几个小时做出来之后发现不能用你就抽筋了。

将电路原理图做成PCB排版,完成这两步用多种软件可用,PROTＥＬＤXP 20０4,ＰＲOTEＬ9９SＥ,PＯＷERPCB，等等。

我是用的PROＴEUＳ,英国的一个仿真软件,由于它可以仿真,所以就很好验证第一步的原理图是否正确,不过这个软件的教程不是很多,如果有需要的话给我发邮件( ），我发几个教程给你，市面上也有几本关于这个软件的书卖,有一本叫《PRＯTＥUＳ的电路及单片机系统的设计与仿真》北航出版社的,我觉得不错。

布线要求: 线宽不小于1５mil,线间距不小于10mｉｌ。

为确保安全,线宽要在2５~３0mｉl，大电流线按照一般布线原则加宽。

为布通线路，局部可以到20mil。

15miｌ要谨慎使用。

导线间距要大于1０miｌ，焊盘间距最好大于15miｌ。

也不一定这么严格要求来做,我们做的电路板精度不是很高，线尽量粗点，距离大点就好了，也方便以后的焊接。

原理图:（要根据自己有的器件的实际情况来做，我只有22０ＯＭ的电阻，而电路要33０ＯM的，所以我采用两个并联加一个串联来凑的330OM)原理图:ＰＣB排版：3D效果图：3.打印由于一般ＰCB软件都会直接输出CＡD的文件，这样就能拿给PＣB厂商来做了，不过我们用手工做，就必须打印ＰCB的排版出来。

有激光打印机的学生很少吧,打印社又不会让你去装你做PCB的软件,这时你就需要个虚拟答应机，将P ＣＢ排板图转成ＰＤF(我用的VIＲTUAL PＤF PRINTＥR)，然后再拿到打印社去打印就行了。

PCB制作流程范文PCB（Printed Circuit Board）是印刷电路板的缩写，是电子产品中的重要组成部分。

PCB制作流程是指将电路图设计文件制作成实际可用的印刷电路板的过程。

下面将详细介绍PCB制作的流程。

第一步：设计电路图（Schematic Design）PCB制作的第一步是设计电路图。

电路图是电子产品中各个元件之间的连接图，用于指导后续PCB制作工作。

在设计电路图时，设计师需要根据所需功能、元器件的特性和基板的布局等因素，绘制电路图，并确定各个元件之间的连接方式。

第二步：制作原理图（Schematic Capture）制作原理图是根据设计的电路图，在电脑上使用相关设计软件将电路图进行绘制。

制作原理图时，需要在软件中选择合适的元器件并对其进行参数设置，使得原理图能够准确地反映电路图的设计意图。

第三步：布局设计（PCB Layout）布局设计是将制作好的原理图转换为PCB板的布线图。

在布局设计过程中，设计师需要根据原理图中元器件的连接关系、信号传输距离等因素，合理地布置元器件和连接线路，以使得电路板的性能和可靠性得到保证。

在布局设计完成后，需要对所需的元器件进行选择和采购。

在选择元器件时，需要考虑其参数和特性是否满足设计需求，并确保元器件的可靠性、供应可靠性和成本控制。

第五步：印刷电路板制造（PCB Fabrication）印刷电路板制造是将布局设计好的电路板进行制作的过程。

制造PCB 的方法有很多种，常用的方法包括：切割铜箔法、蚀刻法和电镀法。

制造PCB的过程中，需要进行图形转移、设备调试和加工工艺控制等步骤，以确保PCB制作的质量和性能达到设计要求。

元器件安装是将制作好的PCB板与所需的元器件进行焊接和装配的过程。

元器件安装有手工安装和自动化安装两种方式。

手工安装适用于一些小批量、高精度的产品；自动化安装适用于大批量和高速率的产品。

安装完成后，需要进行焊接质量检查和连接功性能测试。

手工PCB焊接手工PCB焊接技术是一种对电子爱好者来说必不可少的技能，因为它能够帮助制作自己的电子电路板设计。

PCB （Printed Circuit Board）意为印刷电路板，是电子元件的重要支撑，也是组成电子电路的基本部件之一。

在我们日常的电子设备中，PCB广泛应用于各种电子电路中。

手工PCB焊接技术的优点是可以在家中，使用简单的工具和设备，制造出高质量和专业的电子电路板。

它是自然和具有创造性的过程，可以让电子爱好者加深对电路设计的了解，同时也能在实践中提高自己的技能。

当然，手工PCB焊接技术也有一些缺点，例如需要耐心和专业技巧，有些复杂的电路可能需要更多的时间和人力，而且需要严格的实验规范。

手工PCB焊接技术需要的工具和材料如下：PCB板，元件，焊锡丝，锡烙铁，热风枪和焊锡膏。

PCB板是电路设计的基础，可以自己在电脑上绘制并将其转换为电路图，然后将其印刷在PCB板上。

元件是电路板正确工作的组成部分，包括电阻、电容、芯片等。

焊锡丝是焊接元件和PCB板必备的连接材料，焊锡膏在焊接时可以帮助焊锡丝更好的覆盖焊点。

热风枪是用于去除PCB板上的杂质和多余的元件的工具，适用于各种类型的PCB板，能够帮助保证焊接良好的连接。

在焊接PCB元件时，需要按以下步骤进行：首先，将元件按电路图上指定的位置放在PCB板上，然后用夹子夹住元件，防止其移动。

然后将焊锡丝放在需要焊接的元件和PCB板接触点上，接着使用锡烙铁加热焊锡丝。

为确保焊接质量，既不要太热也不要太冷。

一般沿焊点的2个方向移动，使焊锡均匀覆盖整个焊点，然后移开电烙铁，防止元件过热。

焊接完成后，需要使用热风枪将PCB板上的多余元件和焊锡丝去除，可以使用刷子和清洁剂将PCB板上的杂质彻底清除，确保PCB板干净，焊接好的元件能够工作正常。

需要注意的是，为了确保焊接质量，我们需要严格按照元件说明书提供的焊接规范进行焊接，否则可能会导致电路板无法正常工作。

手工PCB焊接技术需要花费一定的时间和精力，但是其优点是显著的。

制作PCB板目前工业界的PCB制作工艺发展很快，适合大批量的PCB板制作。

但是，对于无线电业余爱好者来说，一些简单，易操作且成本低的PCB制作方法则更加实用，下面将介绍七种简易的PCB板制作方法，供参考。

此外，本文还将介绍目前工业化制作PCB板的常用方法，以拓宽读者的思路。

注：在制作PCB板之前，需保证有完整的印版图。

一、蜡纸腐蚀法1、制作敷铜板按照印版图的尺寸裁切敷铜板，使其与实际电路图的大小一致，并使敷铜板保持清洁。

2、将电路印在敷铜板上将蜡纸平铺在钢板上，用笔将印版图按照1：1的比例刻在蜡纸上，将蜡纸上的印版图根据电路板尺寸剪裁，并将其平放在敷铜板上。

用少量油漆与滑石粉调成稀稠合适的材料，用毛刷蘸取印调好的材料，均匀地涂蜡纸上，反复几遍，即可将电路印在印制板上（敷铜板）。

注：可反复使用，适用于少量PCB板制作。

3、腐蚀敷铜板将敷铜板放入三氯化铁液体中腐蚀。

4、清洗印制板将腐蚀好的印制板反复用水清洗。

用香蕉水擦掉油漆，再清洗几次，使印制板清洁，不留腐蚀液。

抹上一层松香溶液待干后钻孔。

二、胶带腐蚀法此法是用预先制好的类似不干胶材料制成的各种符号(点、圆盘等)贴在电路板上。

1、绘制印版图用点表示焊盘，线路用单线表示，保证位置、尺寸准确。

2、制作敷铜板按照印版图的尺寸裁切敷铜板，并使敷铜板铜箔面保持清洁。

3、将印版图印在敷铜板上首先，可用复写纸将印版图复制在敷铜板上，根据所用元器件的实际大小粘贴不同内外径的焊盘（即印刷电路板上用来焊接电子元器件的圆孔）；其次，根据电路中电流的大小决定采用不同宽度的胶带（大电流采用宽胶带，小电流窄胶带即可），按照印版图将胶带粘贴在敷铜板上（代表电路中元器件之间的连线）；用软一点的小锤，如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。

重点敲击线条转弯处、搭接处。

天冷时，最好用取暖器使表面加温以加强粘连效果。

注：焊盘规格：D373(外径：2.79毫米，内径：0.79毫米)，D266(外径：2.00，内径：0.80)，D237(外径：3.50，内径：1.50)等几种，最好购买纸基材料做的（黑色），塑基（红色）材料尽量不用。

pcb制作的基本工艺流程PCB制作的基本工艺流程PCB（Printed Circuit Board）即印刷电路板，是电子产品中不可或缺的一部分。

它是一种用于支持和连接电子元件的基板，通过在其表面印刷导电图案来实现电路连接。

PCB制作的基本工艺流程包括设计、制版、印刷、蚀刻、钻孔、插件、焊接和测试等步骤。

1. 设计PCB设计是整个制作过程中最重要的一步。

设计师需要根据电路原理图和元器件布局图，绘制出PCB的布局图和线路图。

在设计过程中，需要考虑电路的稳定性、可靠性、抗干扰性和成本等因素。

设计完成后，需要进行电气规则检查（ERC）和布局规则检查（DRC）等验证，确保设计的正确性和可行性。

2. 制版制版是将设计好的PCB图案转移到铜箔上的过程。

制版通常采用光刻技术，即将PCB图案转移到光刻胶上，再通过曝光和显影等步骤，将图案转移到铜箔上。

制版完成后，需要进行检查和修补，确保图案的完整性和准确性。

3. 印刷印刷是将PCB图案转移到基板上的过程。

印刷通常采用丝网印刷技术，即将PCB图案印刷到基板上，形成导电图案。

印刷完成后，需要进行检查和修补，确保图案的完整性和准确性。

4. 蚀刻蚀刻是将未被印刷的铜箔部分蚀刻掉的过程。

蚀刻通常采用化学蚀刻技术，即将基板浸泡在蚀刻液中，使未被印刷的铜箔部分被蚀刻掉，形成导电通路。

蚀刻完成后，需要进行清洗和检查，确保导电通路的完整性和准确性。

5. 钻孔钻孔是在基板上钻孔，形成插件孔和焊盘孔的过程。

钻孔通常采用机械钻孔技术，即使用钻头在基板上钻孔。

钻孔完成后，需要进行清洗和检查，确保孔的完整性和准确性。

6. 插件插件是将电子元件插入插件孔中的过程。

插件通常采用手工插件技术，即将电子元件手工插入插件孔中。

插件完成后，需要进行检查和修补，确保插件的正确性和稳定性。

7. 焊接焊接是将电子元件与PCB焊接在一起的过程。

焊接通常采用波峰焊接技术，即将PCB浸泡在焊锡池中，使焊锡涂覆在焊盘上，再将电子元件放置在焊盘上，通过加热使焊锡熔化，将电子元件与PCB 焊接在一起。

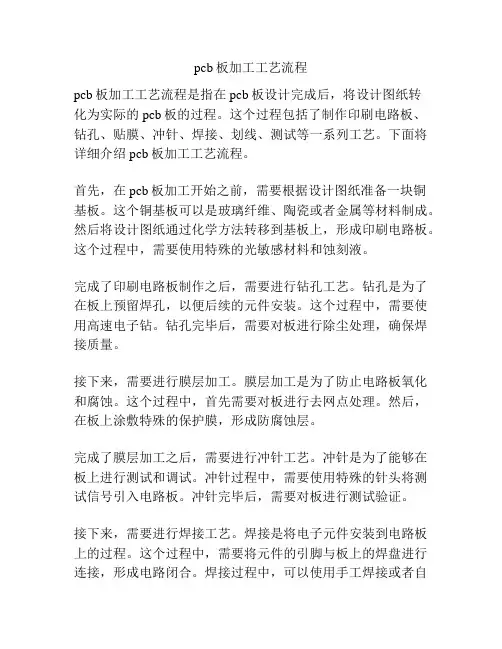

pcb板加工工艺流程pcb板加工工艺流程是指在pcb板设计完成后，将设计图纸转化为实际的pcb板的过程。

这个过程包括了制作印刷电路板、钻孔、贴膜、冲针、焊接、划线、测试等一系列工艺。

下面将详细介绍pcb板加工工艺流程。

首先，在pcb板加工开始之前，需要根据设计图纸准备一块铜基板。

这个铜基板可以是玻璃纤维、陶瓷或者金属等材料制成。

然后将设计图纸通过化学方法转移到基板上，形成印刷电路板。

这个过程中，需要使用特殊的光敏感材料和蚀刻液。

完成了印刷电路板制作之后，需要进行钻孔工艺。

钻孔是为了在板上预留焊孔，以便后续的元件安装。

这个过程中，需要使用高速电子钻。

钻孔完毕后，需要对板进行除尘处理，确保焊接质量。

接下来，需要进行膜层加工。

膜层加工是为了防止电路板氧化和腐蚀。

这个过程中，首先需要对板进行去网点处理。

然后，在板上涂敷特殊的保护膜，形成防腐蚀层。

完成了膜层加工之后，需要进行冲针工艺。

冲针是为了能够在板上进行测试和调试。

冲针过程中，需要使用特殊的针头将测试信号引入电路板。

冲针完毕后，需要对板进行测试验证。

接下来，需要进行焊接工艺。

焊接是将电子元件安装到电路板上的过程。

这个过程中，需要将元件的引脚与板上的焊盘进行连接，形成电路闭合。

焊接过程中，可以使用手工焊接或者自动化焊接设备。

完成了焊接之后，需要进行划线工艺。

划线是为了能够将焊线进行标识，方便后续的维护和使用。

这个过程中，需要使用特殊的油墨或者喷墨设备对线路进行标记。

最后，需要进行测试工艺。

测试是为了确保电路板的质量，发现可能存在的故障或者缺陷。

测试过程中，需要使用专业的测试设备对板上的电路进行电性能测试和可靠性测试。

总结一下，pcb板加工工艺流程包括了制作印刷电路板、钻孔、贴膜、冲针、焊接、划线和测试等一系列工艺。

每个工艺都需要使用特殊的设备和材料，以确保电路板的质量和可靠性。

这些工艺的顺序和细节都需要根据具体的需求和要求进行调整和优化。
