手工制作单层电路板

PCB手工制作详细教程作者：冰檐化雨绪言相信电子爱好者们在电子制作过程中，最苦恼的就是电路板的制作了：如果用万能板做，看上去不是很入眼；如果把PCB稿图拿去工厂加工，单片板也得要几十。

所以很麻烦，现在给大家推荐一种手工制板方法：感光法制板。

这种方法在众多手工制板方法中效果是最好的，成本也很作者：低。

最小焊盘：60mil(1.5mm) 最小线距：10mil(0.25mm)最小孔径：30mil(0.76mm) 最多层数：双面板最小线宽：15mil(0.38mm)这些参数是本人建议大家在制板时使用的参数，并不是实验中所得最小值，实际上还可以得到更小值，只是难度会比较大，比如线宽可以到10mil，但是也只能保证局部的线，板子上的线都到10mil，就比较难了)例图：友情链接：冰檐电子/shop/view_shop.htm?asker=wangwang&shop_nick=iceeave目录1.绘制PCB稿图并打印菲林胶片2.铜板的覆膜与曝光3.显影4.腐蚀5.脱膜6.增加阻焊绿油7.钻孔一．绘制PCB稿图并打印菲林胶片首先要用PCB绘制软件绘制出PCB稿图，也就是EDA软件或PCB Layout 软件，一般有以下几种：Protel、Pads、Cadence allegro、Mentor WG。

这里只介绍Protel的几种版本的使用方法，本教程默认读者是会使用Protel软件的。

关于PCB的绘制不多说，直接介绍关于打印在菲林纸上的电路图案，菲林纸和一般的A4白色打印纸的唯一区别是菲林是透明的，也称为菲林胶片，菲林的两面只有一面是打印面，你用手摸上去感觉有些粗糙，喷墨打印机使用专用的喷墨菲林。

下面是PCB 稿图(双直流稳压电源)，但是这不能直接打印，还应该处理图1-1的样子。

至于为什么要处理成这样，这个后面再说，我先说这两个图的差别。

可见菲林图案是黑白图案，上面只有走线、焊盘、铺铜、文字，而且白色部分是最后板子做出来后留在板子上的部分，黑色的都是不需要的，应该腐蚀掉的(PCB手工制板的主要思路就是用化学溶液腐蚀掉铜板上不需要的铜箔，将需要的留下)，像焊盘的孔，那一部分铜也是不需要的，所以也是黑色。

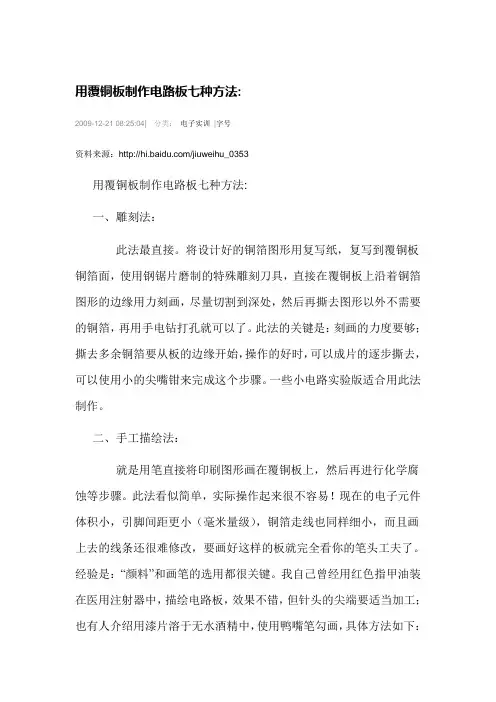

用覆铜板制作电路板七种方法:2009-12-21 08:25:04| 分类：电子实训|字号资料来源：/jiuweihu_0353用覆铜板制作电路板七种方法:一、雕刻法：此法最直接。

将设计好的铜箔图形用复写纸，复写到覆铜板铜箔面，使用钢锯片磨制的特殊雕刻刀具，直接在覆铜板上沿着铜箔图形的边缘用力刻画，尽量切割到深处，然后再撕去图形以外不需要的铜箔，再用手电钻打孔就可以了。

此法的关键是：刻画的力度要够；撕去多余铜箔要从板的边缘开始，操作的好时，可以成片的逐步撕去，可以使用小的尖嘴钳来完成这个步骤。

一些小电路实验版适合用此法制作。

二、手工描绘法：就是用笔直接将印刷图形画在覆铜板上，然后再进行化学腐蚀等步骤。

此法看似简单，实际操作起来很不容易！现在的电子元件体积小，引脚间距更小（毫米量级），铜箔走线也同样细小，而且画上去的线条还很难修改，要画好这样的板就完全看你的笔头工夫了。

经验是：“颜料”和画笔的选用都很关键。

我自己曾经用红色指甲油装在医用注射器中，描绘电路板，效果不错，但针头的尖端要适当加工；也有人介绍用漆片溶于无水酒精中，使用鸭嘴笔勾画，具体方法如下：将漆片（即虫胶，化工原料店有售）一份，溶于三份无水酒精中，并适当搅拌，待其全部溶解后，滴上几滴医用紫药水（龙胆紫），使其呈现一定的颜色，搅拌均匀后，即可作为保护漆用来描绘电路板。

先用细砂纸把敷铜板擦亮，然后采用绘图仪器中的鸭嘴笔（或圆规上用来画图形的墨水鸭嘴笔），进行描绘，鸭嘴笔上有调整笔划粗细的螺母，笔划粗细可调，并可借用直尺、三角尺描绘出很细的直线，且描绘出的线条光滑、均匀，无边缘锯齿，给人以顺畅、流利的感觉；同时，还可以在电路板的空闲处写上汉字、英语、拼音或符号描绘出的线条，若向周围浸润，则是浓度太小，可以加一点漆片；若是拖不开笔，则是太稠了，需滴上几滴无水酒精。

万一描错了也没关系，只要用一小棍（火柴杆），做一个小棉签，蘸上一点无水酒精，即可方便地擦掉，然后重新描绘即可。

自制电路板最常用的五种方法比较1、描绘法是制作电路板所需要工具最少，制作过程最简单的一种方法。

但精度不是很高2、感光板法制作较简单，特别是大面积接地线条时更能显示出优势。

精度较高。

但制作细线条时曝光需要经验。

3、感光干膜法这种方法比起感光板法在成本上占有一定的优势，比起热转印法在制作电路质量上有一定的优势。

但她的缺点是操作上有一定的难度，不象热转印法和感光板法那样简单。

因此到低选用那种方法还应该根据您自己的感觉。

4、热转印法制作较简单，特别是细线条时更能显示出优势，制作精度很大程度取决于设备，与人操作熟练程序基本上无关。

初学者也能制作出精美的线路板。

但需要激光打印机，对于大面积接地线条往往会有一些不足。

5、丝网印法制作相对复杂，对操作者的熟练程度有很大关系，特别是制版时的曝光控制很是关键，但对细线条和大面积接地线均能很好的表现。

特别是在大批量生产时更能显示出她的优势。

如果只需要制作几张线路板您会觉得这种方法很麻烦，但当您需要制作几百张几千张线路板时，那么您非选她不可。

四种自制电路板中所用到的所有工具、耗材1 可以使用此刻刀直接进行电路板的雕刻，但最多的还是用于电路板的修版。

2 在感光板法制作电路板中最主要的材料之一。

在此法制作电路板比较方便，一般是先在电脑中画好PCB图，然后用激光打印机将PCB图打印在制版膜上（可用丝网法的制版膜）。

然后贴在感光板上，在日光或日光灯下进行曝光。

只要曝光时间控制得好，制作的效果是相当理想的。

3 经过曝光的感光板还需要放到显影剂中进行显影，以形成一层与PCB图相对应的保护膜。

4 此法制作电路板操作上很简单，但对于制作0.2mm以下的线条较为困难，容易断线，另外对于大面积接地部分也存在不足。

如果您不受这两种情况的限制，则选择此法制作将是最方便的。

此法最适合做试样、样品。

用电脑将线路图画好，再通过激光打印机将图直接打印到热转印纸上。

5 取一张已清洗的敷铜板，再将刚刚打印下来的热转印纸将打印面贴向敷铜板。

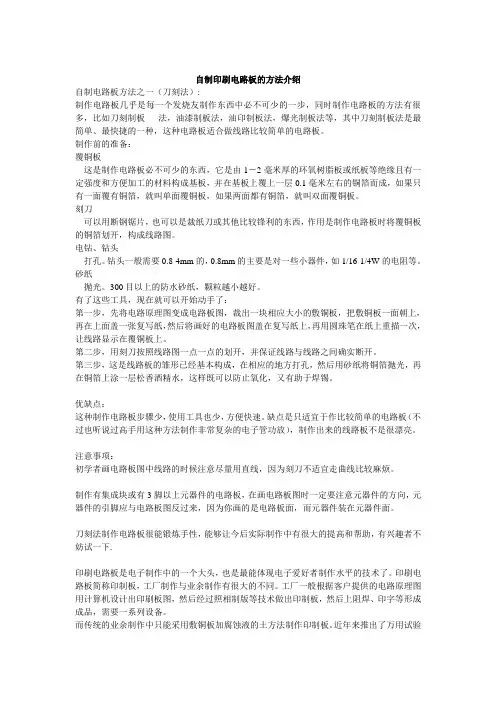

自制印刷电路板的方法介绍自制电路板方法之一（刀刻法）:制作电路板几乎是每一个发烧友制作东西中必不可少的一步，同时制作电路板的方法有很多，比如刀刻制板法，油漆制板法，油印制板法，爆光制板法等，其中刀刻制板法是最简单、最快捷的一种，这种电路板适合做线路比较简单的电路板。

制作前的准备：覆铜板这是制作电路板必不可少的东西，它是由1－2毫米厚的环氧树脂板或纸板等绝缘且有一定强度和方便加工的材料构成基板，并在基板上覆上一层0.1毫米左右的铜箔而成，如果只有一面覆有铜箔，就叫单面覆铜板，如果两面都有铜箔，就叫双面覆铜板。

刻刀可以用断钢锯片，也可以是裁纸刀或其他比较锋利的东西，作用是制作电路板时将覆铜板的铜箔划开，构成线路图。

电钻、钻头打孔。

钻头一般需要0.8-4mm的，0.8mm的主要是对一些小器件，如1/16-1/4W的电阻等。

砂纸抛光。

300目以上的防水砂纸，颗粒越小越好。

有了这些工具，现在就可以开始动手了：第一步，先将电路原理图变成电路板图，裁出一块相应大小的敷铜板，把敷铜板一面朝上，再在上面盖一张复写纸，然后将画好的电路板图盖在复写纸上，再用圆珠笔在纸上重描一次，让线路显示在覆铜板上。

第二步，用刻刀按照线路图一点一点的划开，并保证线路与线路之间确实断开。

第三步，这是线路板的雏形已经基本构成，在相应的地方打孔，然后用砂纸将铜箔抛光，再在铜箔上涂一层松香酒精水，这样既可以防止氧化，又有助于焊锡。

优缺点：这种制作电路板步骤少，使用工具也少，方便快速。

缺点是只适宜于作比较简单的电路板（不过也听说过高手用这种方法制作非常复杂的电子管功放），制作出来的线路板不是很漂亮。

注意事项：初学者画电路板图中线路的时候注意尽量用直线，因为刻刀不适宜走曲线比较麻烦。

制作有集成块或有3脚以上元器件的电路板，在画电路板图时一定要注意元器件的方向，元器件的引脚应与电路板图反过来，因为你画的是电路板面，而元器件装在元器件面。

刀刻法制作电路板很能锻炼手性，能够让今后实际制作中有很大的提高和帮助，有兴趣者不妨试一下.印刷电路板是电子制作中的一个大头，也是最能体现电子爱好者制作水平的技术了。

手工制作印刷电路板流程一、所需材料及设备:1、激光打印机, 热转印机，热转印纸, 腐蚀机，钻孔机，敷铜板2、腐蚀液:温水＋盐酸（浓度约35~38％）＋双氧水（浓度约30％），按4:2:1的比例配制二、流程:1、绘板:a用激光打印机在热转印纸上打印出已设计好的pcb图b用热转印机把热转印纸上的电路图转印到敷铜板（氧化层已被打磨掉的）上，转印后如果有转印线出现轻微断痕，可用黑色记号笔将其补全。

在电路板制作的过程中尽量把焊盘加大，在钻过孔和焊接的时候比较方便，否则会因为过孔焊盘过小而导致钻孔后没有焊盘。

方法1：制作双层板的时候，因为要用上下两层的热转印纸同时热转印，所以先把上下层的热转印纸对齐，用订书钉钉好，把PCB板子加在中间，同时转印，这种办法也是我们目前制作双层板的最好办法，这里我们要问转印出来的双层热转印纸是否能对齐，如果把两层热转印纸对齐了，基本上转印出来都能对齐，但是由于放在热转印机中转印的过程中会因为热转印机的不断在转，所以我们在转印开始的时候尽可能地把两层转印纸按好放在热转印机里面，这个过程要不断地试，做了几次就能总结出最好的制作办法了；经过热转印后，我们基本上不能看出是否已经对齐两层，所以为了为了不浪费PCB铜板，在全部钻孔之前我们要先验证一下是否对齐，如果不验证是否对齐，而恰恰这块板子就是没有对齐，这样开始从中间钻孔的话，这样这块铜板就会因为中间有一个空而浪费了一块铜板，所以我建议在画PCB的时候在PCB 图的四个角加上一个不带有任何网络的过孔－定位孔，这样就可以先对这四个过孔进行钻孔进行对齐，为了这个目的，你就会明白把这四个过孔放在哪个位置在钻孔后不会浪费这块铜板（建议尽可能放在边上），为什么不带有任何网络呢？因为一般情况下我们会作为地网络来处理，如果是作为地网络的话，在对齐的时候就因为大面积铺地而没有该焊盘，这样就无法起到对齐作用了。

对热转印好的PCB铜板进行钻孔后，要把可能有误差的焊盘和走线描大，开始腐蚀，腐蚀后可以用酒精来洗，用酒精洗的目的主要是为了把热转印的后的墨水（碳）洗掉，这样在焊接的时候就能够很好的粘锡了。

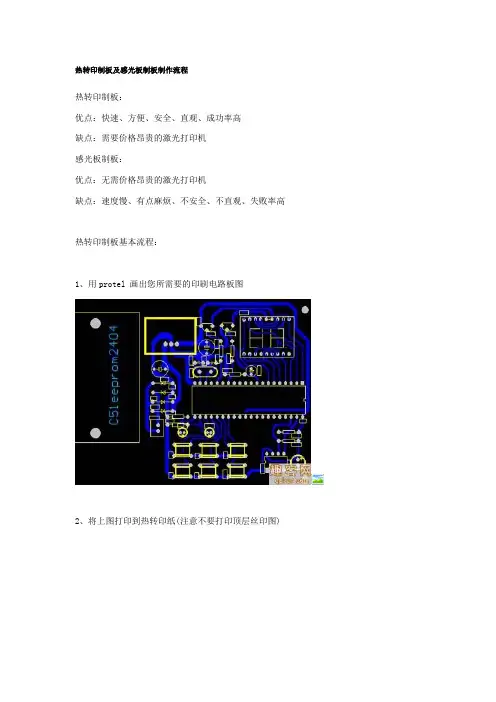

热转印制板及感光板制板制作流程热转印制板：优点：快速、方便、安全、直观、成功率高缺点：需要价格昂贵的激光打印机感光板制板：优点：无需价格昂贵的激光打印机缺点：速度慢、有点麻烦、不安全、不直观、失败率高热转印制板基本流程：1、用protel 画出您所需要的印刷电路板图2、将上图打印到热转印纸(注意不要打印顶层丝印图)3、将热转印纸上的碳粉通过热转印机转印到敷铜板上4、将敷铜板放入三氯化铁腐蚀液进行腐蚀，腐蚀后如图所示5、用汽油清洗电路板上的黑色碳粉则出现如图所示6、用电路板打孔机进行打印，则出现如下图所示感光电路板制作(因论坛限制图片不全)：合适人群：我在读书，我要做实验板，但我没钱。

不适合人群：我有钱买实验板，我用老板的钱买板，我家开制板厂。

目的：让大家会用感光电路板，做好看的板搞什么都要投资的，不过做电路板中投资最少的应该是热传印和感光板了，热传印我没做过，主要没有激光打印机，楼下的复印店也不愿意帮我打印到热传印纸上，说怕伤了激打，哼，没办法。

只好做感光的。

1.准备好你的电路图：第一次做不要把线画的太细，最好就是用一点碎料板来做做，自己估计好感光时间。

以下我用我以前的PCB来做实验： 2.用你的打印机打印出来吧：打印的图纸一定要是你认为最漂亮的，如果用喷墨，请用贵点的薄的那种照片纸（当然不要象照片那么厚，呵呵）我的纸就是很薄的了。

打印出来后仔细观察，有时候有断线。

没错，只要你眼睛观察的出的断线，感光板就跟你照做不误。

即使有一点问题，都要重新印过。

损失一张纸比损失一个板要来的好,另外，有人喜欢用半透明的硫酸纸，其实不好，硫酸纸主要的打印效果不好，墨水有时候?散开来，本来1MM的线就变成1.2MM，你就麻烦了。

当然，如果你的线距是2-3MM这么宽，就没问题。

如果你有台很贵的激光打印机。

那上面的当我没说过3.感光板。

很多人问我价格，其实在广州，9元就可以买到10*15CM的板了，很够用了，我现在做过的最大的板也就是10*15CM的，上面可以弄很多元件了，而且我现在开始用贴片了：）如果买质量好的就13元吧。

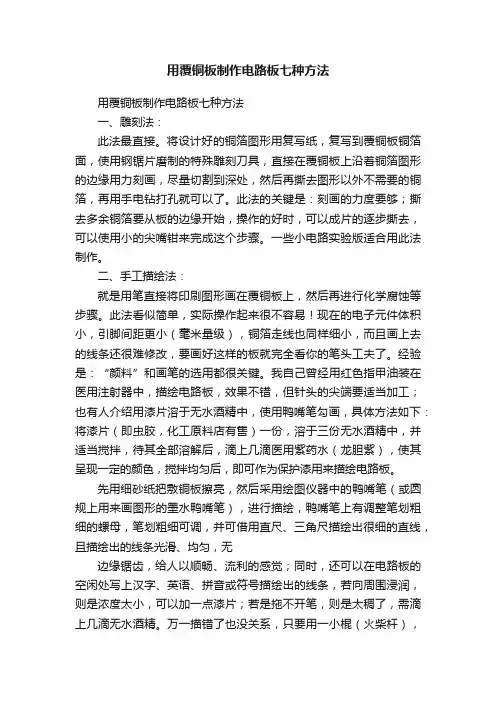

用覆铜板制作电路板七种方法用覆铜板制作电路板七种方法一、雕刻法：此法最直接。

将设计好的铜箔图形用复写纸，复写到覆铜板铜箔面，使用钢锯片磨制的特殊雕刻刀具，直接在覆铜板上沿着铜箔图形的边缘用力刻画，尽量切割到深处，然后再撕去图形以外不需要的铜箔，再用手电钻打孔就可以了。

此法的关键是：刻画的力度要够；撕去多余铜箔要从板的边缘开始，操作的好时，可以成片的逐步撕去，可以使用小的尖嘴钳来完成这个步骤。

一些小电路实验版适合用此法制作。

二、手工描绘法：就是用笔直接将印刷图形画在覆铜板上，然后再进行化学腐蚀等步骤。

此法看似简单，实际操作起来很不容易！现在的电子元件体积小，引脚间距更小（毫米量级），铜箔走线也同样细小，而且画上去的线条还很难修改，要画好这样的板就完全看你的笔头工夫了。

经验是：“颜料”和画笔的选用都很关键。

我自己曾经用红色指甲油装在医用注射器中，描绘电路板，效果不错，但针头的尖端要适当加工；也有人介绍用漆片溶于无水酒精中，使用鸭嘴笔勾画，具体方法如下：将漆片（即虫胶，化工原料店有售）一份，溶于三份无水酒精中，并适当搅拌，待其全部溶解后，滴上几滴医用紫药水（龙胆紫），使其呈现一定的颜色，搅拌均匀后，即可作为保护漆用来描绘电路板。

先用细砂纸把敷铜板擦亮，然后采用绘图仪器中的鸭嘴笔（或圆规上用来画图形的墨水鸭嘴笔），进行描绘，鸭嘴笔上有调整笔划粗细的螺母，笔划粗细可调，并可借用直尺、三角尺描绘出很细的直线，且描绘出的线条光滑、均匀，无边缘锯齿，给人以顺畅、流利的感觉；同时，还可以在电路板的空闲处写上汉字、英语、拼音或符号描绘出的线条，若向周围浸润，则是浓度太小，可以加一点漆片；若是拖不开笔，则是太稠了，需滴上几滴无水酒精。

万一描错了也没关系，只要用一小棍（火柴杆），做一个小棉签，蘸上一点无水酒精，即可方便地擦掉，然后重新描绘即可。

一旦电路板图绘好后，即可在三氯化铁溶液中腐蚀。

电路板腐蚀好后，去漆也很方便，用棉球蘸上无水酒精，就可以将保护漆擦掉，略一晾干，就可随之涂上松香水使用。

本文来自张彦欣单片机（ ），更多教程，敬请登录！ 作为一个合格的电子玩家，手工制作电路板是必须的技能。

因为我们设计的电路板不可能一步到位，一下子就设计的刚刚好，可以量产，肯定需要多次调试。

这就牵涉到一个“打样”问题，如果出去进行PCB 打样，价格贵不说，时间周期也比较的长。

而且，对于平时的玩家，手工做PCB 那简直就是衡量你是否“专业”的标准哇~~设计的软件当然是大名鼎鼎的PROTEL 。

PROTEL 的使用方法，大家还要自己好好学习，我们这里就不详细讨论了。

我们就从PROTEL 中的PCB 布线完毕后开始。

1.第一步当然就是用protel 设计原理图啦~~2.第二步当然是在Protel 电路图啦~~(单面板以上是PROTEL 中设计电路的基本过程，PCB 设计完毕后，需要进行设置一下，打印才可以正确进行。

我们用手工方法（热转印法）做的电路板属于单面板，因此布线的时候只在底层布线。

打印的时候也是只打印底层内容，不打印“丝印层”（就是在电路板正面，你看到的字符和标志等等）。

设置顺序如下图：3.刻度模式选择“scaled print ”。

刻度当然选择1.(缩放模式--放大倍数4.颜色设置选择“单色模式”。

软件翻译的不是很正确，就是这个位5.页面设置完毕后，点击预览。

点击6.再点击右键，选择“7.出来各个层的选项，在“Bottom 8.点击确定，Protel会将各个层分别对了，我们需要的就是第二个层--底层(BottomLayer)，我们需要打印的也就是这个层。

也许你也已经看到了，这个层显示的图像刚好就是我们平时看到电路板上面的走线的模样。

而我们看看低三个层是什么内容，对了，就是我们平时在电路板的正面看到的图形符号，比如电阻的图形，电容的图形等等，是位于电路板正面，提示用户焊接电路板的时候用的，这个层叫“丝印层”。

接下来，我们将我们需要的这个“底层”打印到“转印纸”上。

值得注意的是，这个打印机必须是“激光打印机”。
