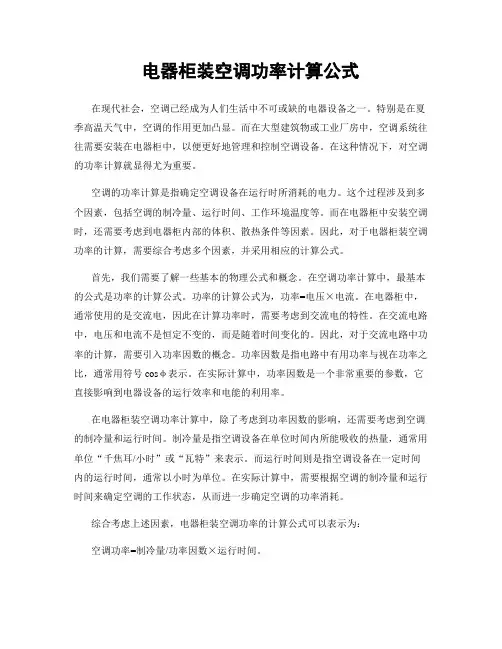

电器柜装空调功率计算公式在现代社会，空调已经成为人们生活中不可或缺的电器设备之一。

特别是在夏季高温天气中，空调的作用更加凸显。

而在大型建筑物或工业厂房中，空调系统往往需要安装在电器柜中，以便更好地管理和控制空调设备。

在这种情况下，对空调的功率计算就显得尤为重要。

空调的功率计算是指确定空调设备在运行时所消耗的电力。

这个过程涉及到多个因素，包括空调的制冷量、运行时间、工作环境温度等。

而在电器柜中安装空调时，还需要考虑到电器柜内部的体积、散热条件等因素。

因此，对于电器柜装空调功率的计算，需要综合考虑多个因素，并采用相应的计算公式。

首先，我们需要了解一些基本的物理公式和概念。

在空调功率计算中，最基本的公式是功率的计算公式。

功率的计算公式为，功率=电压×电流。

在电器柜中，通常使用的是交流电，因此在计算功率时，需要考虑到交流电的特性。

在交流电路中，电压和电流不是恒定不变的，而是随着时间变化的。

因此，对于交流电路中功率的计算，需要引入功率因数的概念。

功率因数是指电路中有用功率与视在功率之比，通常用符号cosφ表示。

在实际计算中，功率因数是一个非常重要的参数，它直接影响到电器设备的运行效率和电能的利用率。

在电器柜装空调功率计算中，除了考虑到功率因数的影响，还需要考虑到空调的制冷量和运行时间。

制冷量是指空调设备在单位时间内所能吸收的热量，通常用单位“千焦耳/小时”或“瓦特”来表示。

而运行时间则是指空调设备在一定时间内的运行时间，通常以小时为单位。

在实际计算中，需要根据空调的制冷量和运行时间来确定空调的工作状态，从而进一步确定空调的功率消耗。

综合考虑上述因素，电器柜装空调功率的计算公式可以表示为：空调功率=制冷量/功率因数×运行时间。

在这个公式中，制冷量是空调设备的一个重要参数，它直接影响到空调的制冷效果。

功率因数是空调设备在运行时的一个重要参数，它直接影响到空调设备的电能利用率。

运行时间是指空调设备在一定时间内的运行时间，它直接影响到空调设备的电力消耗。

雷子克电柜空调说明书FCC600P一、产品介绍二、产品特点1.高效节能：雷子克电柜空调FCC600P采用先进的压缩机和高效换热器，具有高效率和节能的特点。

它能够快速降低柜内的温度，并且在达到设定温度后，自动进入节能模式。

2.智能控制：该空调配备了先进的智能控制系统，可以根据柜内的温度和湿度自动调节制冷功率和风速。

用户只需设定目标温度和湿度，空调就会自动调整运行参数，以达到最佳效果。

3.静音设计：雷子克电柜空调FCC600P采用了优质的隔音材料和低噪音的风扇，使得它的运行非常安静。

即使在靠近电气设备的地方安装，也不会对周围的工作环境产生干扰。

4.可靠性高：该空调具有优良的质量和稳定的性能，能够长时间稳定运行。

它还具备多种保护功能，如过热保护、低电压保护和漏电保护，可以有效保护电气设备的安全。

5.易于安装和维护：雷子克电柜空调FCC600P采用模块化设计，安装简便。

同时，它的滤网和换热器可拆卸，方便清洁和维护。

三、使用说明1.安装前的准备：在安装之前，请确保柜体内没有电源供应，并确保柜内无其他物品干扰空调的正常运行。

2.安装：按照产品安装图纸的要求，将空调固定在柜体上，并将电源线连接到适当的电源上。

3.设置参数：按下面的步骤设置空调参数：（1）按下电源开关，空调将开始运行。

（2）通过控制面板上的按键设置目标温度和湿度。

（3）按保存按钮确认设定。

4.清洁和维护：定期清洁空调的滤网和换热器，以保证空调的正常运行。

在清洁之前，请先断开电源并等待空调冷却。

4.故障排除：如果空调出现故障，请按照以下步骤进行排除：（1）检查电源是否正常供应。

（2）检查空调各部件是否正常工作。

四、注意事项1.请勿将空调暴露在阳光直射和高温环境下。

2.请勿将水或其他液体倒入空调内部。

3.请勿使用空调附近的电器产品，以防干扰空调的正常运行。

4.请勿随意更改空调的设置参数，以免影响正常运行。

5.定期检查空调的保护装置是否正常工作。

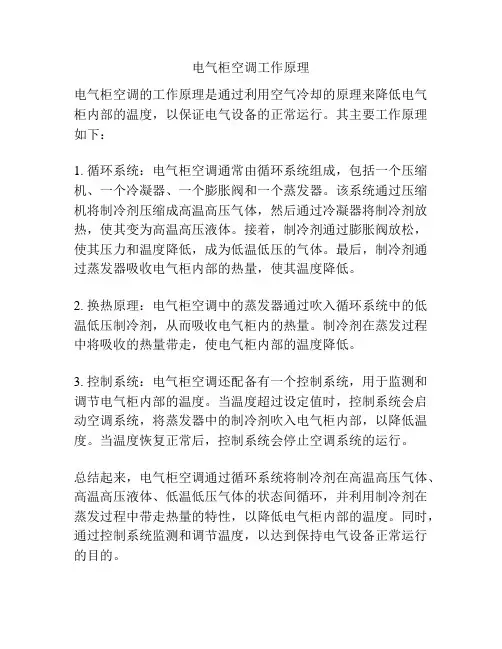

电气柜空调工作原理
电气柜空调的工作原理是通过利用空气冷却的原理来降低电气柜内部的温度，以保证电气设备的正常运行。

其主要工作原理如下：
1. 循环系统：电气柜空调通常由循环系统组成，包括一个压缩机、一个冷凝器、一个膨胀阀和一个蒸发器。

该系统通过压缩机将制冷剂压缩成高温高压气体，然后通过冷凝器将制冷剂放热，使其变为高温高压液体。

接着，制冷剂通过膨胀阀放松，使其压力和温度降低，成为低温低压的气体。

最后，制冷剂通过蒸发器吸收电气柜内部的热量，使其温度降低。

2. 换热原理：电气柜空调中的蒸发器通过吹入循环系统中的低温低压制冷剂，从而吸收电气柜内的热量。

制冷剂在蒸发过程中将吸收的热量带走，使电气柜内部的温度降低。

3. 控制系统：电气柜空调还配备有一个控制系统，用于监测和调节电气柜内部的温度。

当温度超过设定值时，控制系统会启动空调系统，将蒸发器中的制冷剂吹入电气柜内部，以降低温度。

当温度恢复正常后，控制系统会停止空调系统的运行。

总结起来，电气柜空调通过循环系统将制冷剂在高温高压气体、高温高压液体、低温低压气体的状态间循环，并利用制冷剂在蒸发过程中带走热量的特性，以降低电气柜内部的温度。

同时，通过控制系统监测和调节温度，以达到保持电气设备正常运行的目的。

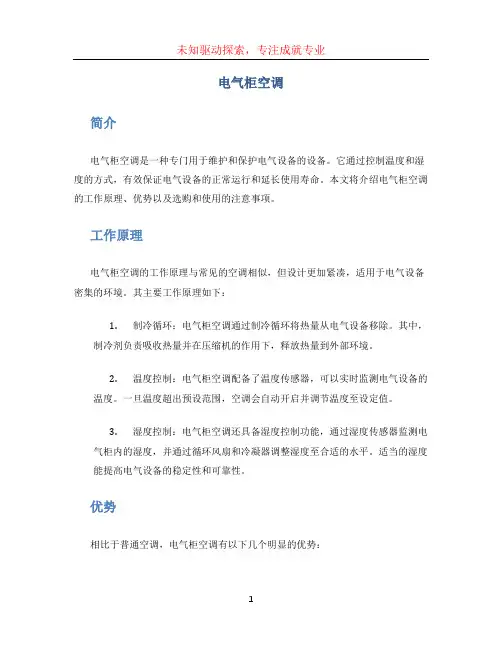

电气柜空调简介电气柜空调是一种专门用于维护和保护电气设备的设备。

它通过控制温度和湿度的方式，有效保证电气设备的正常运行和延长使用寿命。

本文将介绍电气柜空调的工作原理、优势以及选购和使用的注意事项。

工作原理电气柜空调的工作原理与常见的空调相似，但设计更加紧凑，适用于电气设备密集的环境。

其主要工作原理如下：1.制冷循环：电气柜空调通过制冷循环将热量从电气设备移除。

其中，制冷剂负责吸收热量并在压缩机的作用下，释放热量到外部环境。

2.温度控制：电气柜空调配备了温度传感器，可以实时监测电气设备的温度。

一旦温度超出预设范围，空调会自动开启并调节温度至设定值。

3.湿度控制：电气柜空调还具备湿度控制功能，通过湿度传感器监测电气柜内的湿度，并通过循环风扇和冷凝器调整湿度至合适的水平。

适当的湿度能提高电气设备的稳定性和可靠性。

优势相比于普通空调，电气柜空调有以下几个明显的优势：1.紧凑设计：电气柜空调一般较小巧，可以轻松安装在电气柜中，不占用太多空间。

2.节能高效：电气柜空调通常采用先进的压缩机和制冷技术，具有较高的能效比，节省电力消耗。

3.温湿度控制精准：电气柜空调能够精确控制电气设备的温度和湿度，保持电气设备的正常工作温度范围，提高设备稳定性。

4.高可靠性：电气柜空调采用工业级的设计和材料，具有较高的耐用性和可靠性，能够在恶劣的工业环境下长时间运行。

选购和使用注意事项在选购和使用电气柜空调时，需要注意以下几点：1.散热需求：根据电气设备的功耗和散热需求，选择合适的电气柜空调。

过低的散热能力可能导致电气设备过热，而过高的散热能力则会浪费资源。

2.温湿度范围：根据电气设备的工作要求，选择电气柜空调能够满足的温湿度范围。

不同的电气设备对温湿度的要求不同，应选购符合要求的产品。

3.维护和清洁：定期清洁和维护电气柜空调可以延长其使用寿命和提高性能。

要保持空调的通风口清洁，定期检查制冷剂的充足程度，并注意清理冷凝器。

4.安装位置：要选择适当的位置安装电气柜空调，避免暴露在阳光直射、高温或潮湿的环境中。

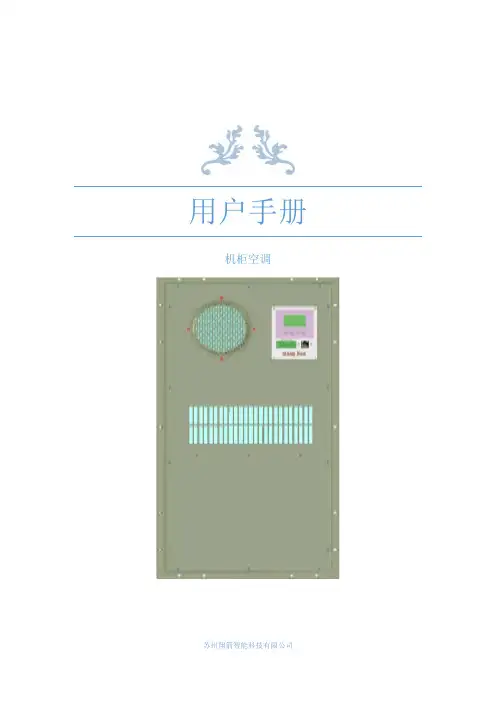

用户手册
机柜空调
苏州翔箭智能科技有限公司
苏州翔箭智能科技有限公司
目录
1.简介 ........................................................................................................................................ 2 1.1 适用范围 ........................................................................................................................ 2 1.2 空调原理 ........................................................................................................................ 2 1.3 设计标准 ........................................................................................................................ 3
2.安装说明 ................................................................................................................................ 3 2.1 拆除包装和检验 ............................................................................................................ 3 2.2 安装前准备 .................................................................................................................... 3 2.3 安装 ................................................................................................................................ 4 2.3.1 安装开孔图 ............................................................................................................. 4 2.3.2 机械安装 ................................................................................................................. 5 2.3.3 电气安装 ................................................................................................................. 5 2.4 试运转 ............................................................................................................................ 6

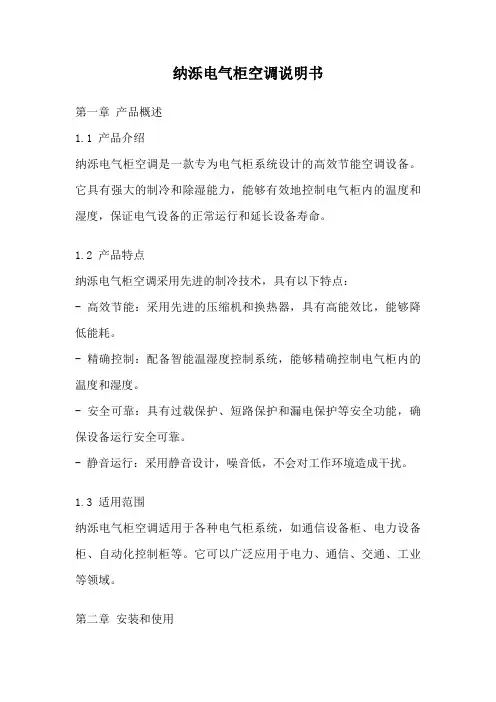

纳泺电气柜空调说明书第一章产品概述1.1 产品介绍纳泺电气柜空调是一款专为电气柜系统设计的高效节能空调设备。

它具有强大的制冷和除湿能力，能够有效地控制电气柜内的温度和湿度，保证电气设备的正常运行和延长设备寿命。

1.2 产品特点纳泺电气柜空调采用先进的制冷技术，具有以下特点：- 高效节能：采用先进的压缩机和换热器，具有高能效比，能够降低能耗。

- 精确控制：配备智能温湿度控制系统，能够精确控制电气柜内的温度和湿度。

- 安全可靠：具有过载保护、短路保护和漏电保护等安全功能，确保设备运行安全可靠。

- 静音运行：采用静音设计，噪音低，不会对工作环境造成干扰。

1.3 适用范围纳泺电气柜空调适用于各种电气柜系统，如通信设备柜、电力设备柜、自动化控制柜等。

它可以广泛应用于电力、通信、交通、工业等领域。

第二章安装和使用2.1 安装前准备在安装纳泺电气柜空调之前，需要进行以下准备工作：- 确保电气柜内的设备已经正常安装，并且电源已经切断。

- 清理电气柜内的灰尘和杂物，保持柜内清洁。

- 确保电气柜的通风口畅通，避免影响空调的散热效果。

2.2 安装步骤1. 将纳泺电气柜空调放置在电气柜旁边，并确保空调与电气柜之间有足够的空间供热交换。

2. 连接空调的电源线，并确保接地良好。

3. 连接空调的通风口和电气柜的通风口，确保空气流通畅。

4. 打开电源，启动空调。

2.3 使用方法1. 打开空调的电源开关，将空调调至所需的温度和湿度。

2. 空调将开始工作，制冷和除湿效果逐渐显现。

3. 当电气柜内的温度和湿度达到设定值后，空调将自动停止工作，待温度和湿度升高时再次启动。

第三章维护和保养3.1 定期清洁为了保证纳泺电气柜空调的正常运行，需要定期进行清洁：1. 关闭空调电源。

2. 使用软布蘸取清洁剂，擦拭空调外壳和通风口。

3. 清理空调过滤网，将其取出，用水冲洗干净后晾干。

4. 将清洁后的过滤网重新安装到空调中。

3.2 定期维护为了延长纳泺电气柜空调的使用寿命，建议定期进行维护：1. 检查空调的电源线和插头，确保连接良好。

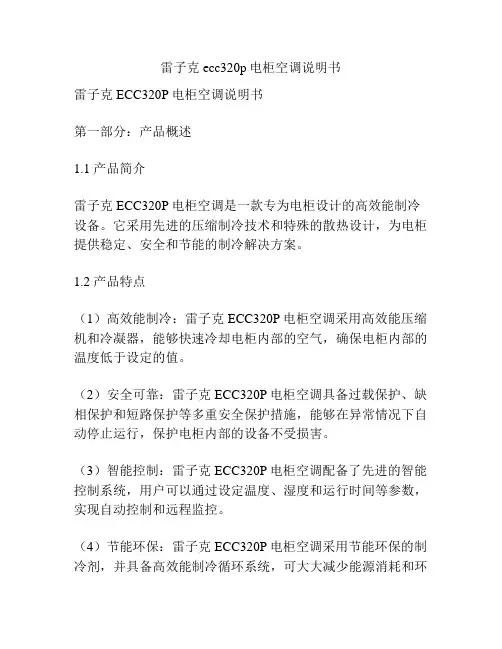

雷子克ecc320p电柜空调说明书雷子克ECC320P电柜空调说明书第一部分：产品概述1.1 产品简介雷子克ECC320P电柜空调是一款专为电柜设计的高效能制冷设备。

它采用先进的压缩制冷技术和特殊的散热设计，为电柜提供稳定、安全和节能的制冷解决方案。

1.2 产品特点（1）高效能制冷：雷子克ECC320P电柜空调采用高效能压缩机和冷凝器，能够快速冷却电柜内部的空气，确保电柜内部的温度低于设定的值。

（2）安全可靠：雷子克ECC320P电柜空调具备过载保护、缺相保护和短路保护等多重安全保护措施，能够在异常情况下自动停止运行，保护电柜内部的设备不受损害。

（3）智能控制：雷子克ECC320P电柜空调配备了先进的智能控制系统，用户可以通过设定温度、湿度和运行时间等参数，实现自动控制和远程监控。

（4）节能环保：雷子克ECC320P电柜空调采用节能环保的制冷剂，并具备高效能制冷循环系统，可大大减少能源消耗和环境污染。

第二部分：安装与使用2.1 安装前准备在安装雷子克ECC320P电柜空调之前，需要进行以下准备工作：（1）确保电柜内部清洁干燥，无水和尘埃等杂质。

（2）确定安装位置，确保空调能够顺利通风散热，避免阻塞。

（3）准备好所需的安装工具和材料。

2.2 安装步骤（1）将雷子克ECC320P电柜空调置于预定位置，确保空调正面与电柜门对齐。

（2）使用螺丝刀等工具拆下电柜门，并将电柜内设备固定好，避免晃动。

（3）将空调的排气管和进气管分别连接到电柜的排气口和进气口上，注意连接的紧密性。

（4）使用螺丝刀固定空调的支撑架，确保空调稳定固定在电柜上。

（5）将电柜门重新安装好，确保无松动。

2.3 使用说明（1）开启电源：将雷子克ECC320P电柜空调的电源插头插入电源插座，然后打开电源总开关。

（2）设置参数：使用空调上的按钮或遥控器，设定所需的温度、湿度和运行时间等参数。

（3）运行空调：按下空调的运行按钮或遥控器上的开机键，空调将开始运作。

4, 按温度+和温度-按钮，加减到需要设定 的温度值
5, 最后按住SET按钮5秒，直到屏幕显示 Acc,说明设定完成
威图电柜空调SK3304500使用说明书

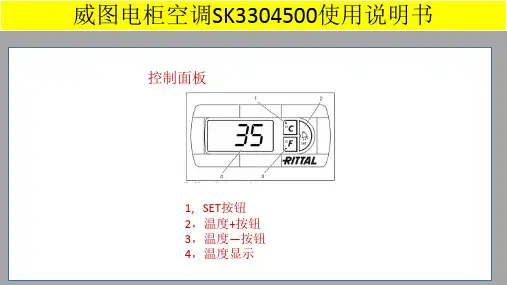

控制面板
1, SET按钮 2，温度+按钮 3，温度—按钮 4，温度显示
威图电柜空调SK3304500设置步骤
威图电柜空调SK3304500参数说明
威图电柜空调S+按钮 3，温度—按钮 4，温度显示
1, 按住 SET按钮5秒钟，进入编程模式，屏 幕显示ST 2, 再按下SET按钮，屏幕上显示35，再按 下温度+按钮， 屏幕上显示COD，再连续 点击温度+按钮屏蔽显示从0到22(22+PSO)， {PSO默认值是0，如果是1，就得加到23} 3, 这时再按下SET按钮，屏幕显示35,这是 温度设定值

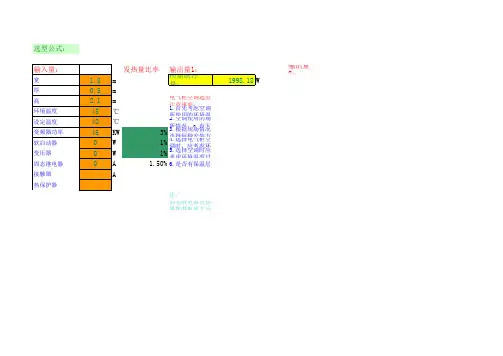

选型公式：
发热量比率输出量2：
电气柜空调选型注意事项：
1.首先考虑空调所使用的环境温度，最高温度大于45度就应该选择高温电气柜空调
2.空调使用的场所情况：a.有无腐蚀性气体；b.是否露天使用；c.有无振动现象；d.油污是否严重
3%3.根据现场情况选择何种安装方式的电气柜空调，包括：侧挂、顶置、外挂、半嵌、全嵌等
1%4.选择电气柜空调时，应考虑环境的最不利环境因素，主要是从最不利环境温度考虑,还有再就是长时间使用后因污垢等原因会出
1%5.选择空调时应考虑环境温度过高时所导致的空调冷量衰减问题，至于衰减量，需参照实验室数据
1.50%6.是否有保温层
注：
固态继电器发热量按其电流大小来算，每安培发热量为1.5w，依此正比增加。

此参数由北京西曼顿提供，其型号HZ3100为代表。

使用后因污垢等原因会出现冷量衰减曼顿提供，其型号HZ3100为代表。

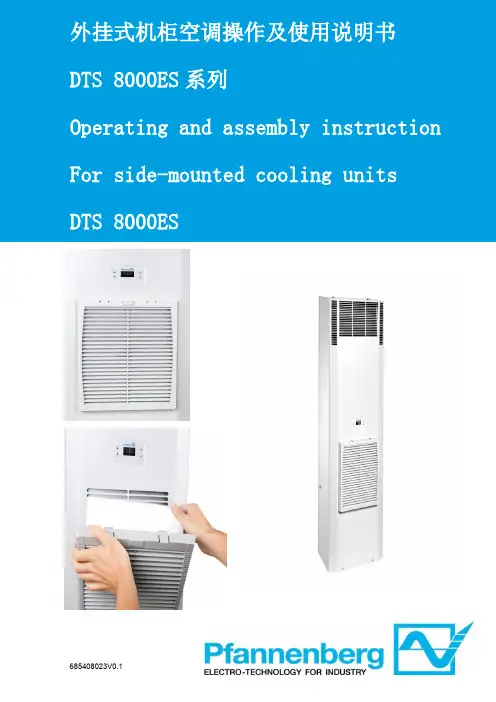

外挂式机柜空调操作及使用说明书1 手册提示 (5)2 搬运 (5)2.1 运输 (5)2.2 储运 (5)2.3 开箱 (5)3 供货范围 (6)4 一般信息 (6)5 铭牌 (6)6 安全 (7)7 功能 (7)7.1 配置与功能 (7)7.2 工作原理 (7)7.3 冷凝物 (8)8 技术规格书 (8)8.1电气原理图 (8)8.2备品备件 (9)8.3安装开孔 (9)8.4气流原理 (12)8.5技术参数 (12)9 安装 (16)9.1 概述 (16)9.2 安装工作 (16)9.3 电气连接 (17)10 运行条件 (17)11 投入使用和功能 (17)11.1 概述 (18)11.2 操作显示器 (18)11.3启动测试模式 (18)11.4 门触点 (18)11.5 设备故障 (19)12 参数查看与设置 (19)13 清洁和维护 (20)13.1 清洁 (20)13.2 维护 (20)14 停止使用 (21)15 故障排除 (21)16 保障条款 (21)附表I (22)1 Hints on the manual (23)2 Handling (23)2.1 Transport (23)2.2 Storage (23)2.3 Unpacking (24)3 Scope of delivery and options (24)4 General Information (24)5 Name plate (24)6 Safety (25)7 Function (25)7.1 Function and configuration (25)7.2 Operating principles (26)7.3 Condensate (26)8 Technical data (27)8.1 Circuit Diagram (27)8.2 Spare parts (28)8.3 Installation Cut-out (28)8.4 Airflow principle (31)8.5 Technical Data (31)9 Installations (35)9.1 General (35)9.3 Electrical connection (36)10 Operating condition (37)11 Putting into operation and function (37)11.1 General remarks (37)11.2 Operation display (37)11.3 Start-up / Test mode (38)11.4 Door contact (38)11.5 Equipment fault (38)12 Parameters View and Settings (39)13 Cleaning and Maintenance (40)13.1 Cleaning (40)13.2 Maintenance (40)14 When not in used (40)15 Trouble shooting (41)16 Warranty Conditions (41)Appendix I (42)1 手册提示此手册为百能堡电气科技有限公司（以下简称百能堡）提供的门装或侧装螺栓固定，外挂式机柜空调系列的安装运行指南。

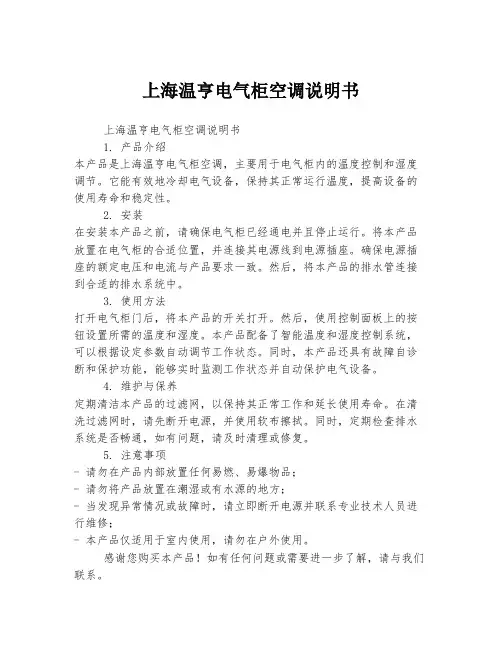

上海温亨电气柜空调说明书
