串联并联电路中的电流规律知识点串联电路是指电流只能沿着一条路径流动的电路，其中电流在电路中的各个元件中依次流过。
而并联电路是指电流可以分流到不同的路径中的电路，其中电流在电路中的各个元件中同时流过。
在串联电路中，电流的规律是电流大小在电路中各个元件中保持不变，即电流的大小在整个串联电路中是相等的。
这是因为串联电路中的电流只能沿着一条路径流动，所以电流只能通过电路中的每一个元件，因此电流大小保持不变。
在并联电路中，电流的规律是电流的大小在电路中的各个元件中分流，即电流的大小在整个并联电路中是分流的。
这是因为并联电路中的电流可以同时分流到不同的路径中，所以电流可以通过电路中的每一个元件，因此电流大小是分流的。
在串联电路中，根据欧姆定律，电流的大小与电阻成反比，即电流大小与电阻呈反比关系。
当电阻增大时，电流减小；当电阻减小时，电流增大。
在并联电路中，根据欧姆定律，电流的大小与电阻成正比，即电流大小与电阻呈正比关系。
当电阻增大时，电流增大；当电阻减小时，电流减小。
串联电路和并联电路中的电流规律可以通过实验来验证。
我们可以搭建一个简单的电路，在电路中加入几个电阻，然后测量电路中的电流。
通过测量电流的大小，我们可以观察到串联电路中的电流保持不变，而并联电路中的电流分流到不同的路径中。
了解串联电路和并联电路中的电流规律对于电路设计和故障排除非常重要。
在串联电路中，如果要保证电路中的各个元件正常工作，就需要根据电流规律选择适当的电阻值。
在并联电路中，如果要保证电路中的各个元件正常工作，就需要根据电流规律选择适当的电源和电线。
串联电路和并联电路中的电流规律是电路中的重要知识点。
了解电流规律对于电路设计和故障排除非常重要，可以帮助我们更好地理解电路中的电流分布和元件的工作情况。
同时，通过实验验证电流规律可以巩固我们对电路中电流的理解。
希望本文能够帮助读者更好地理解串联并联电路中的电流规律。
串联电路电压规律：串联电路两端的总电压等于各用电器两端电压之和即：
U=U1+U2
U1∶U2∶U3=IR1∶IR2∶IR3=R1∶R2∶R3
P1∶P2∶P3=I2R1∶I2R2∶I2R3=R1∶R2∶R3
串联电路的特点：
（1）电流只有一条通路（2）开关控制整个电路的通断（3）各用电器之间相互影响
串联电路电流规律：I=I1=I2
1、并联电路中各支路的电压都相等,并且等于电源电压. U=U1=U2
2、并联电路中的干路电流（或说总电流）等于各支路电流之和. I=I1+I2
3、并联电路中的总电阻的倒数等于各支路电阻的倒数和. 1/R=1/R1+1/R2或写为：R=R1*R2/(R1+R2)
4、并联电路中的各支路电流之比等于各支路电阻的反比. I1/I2=R2/R1
5、并联电路中各支路的功率之比等于各支路电阻的反比. P1/P2=R2/R1
6.并联电路增加用电器相当于增加电阻的横截面积定义:用电器并列连接在电路中特点:电路可分为干路和支路,一条支路断开,另一条支路还能可以形成电流的通路,所以不可以用短接法排除电路故障
用途:家用电路、大型建筑物的造型灯、城市路灯;分流并联电路的特点：
（1）电路有若干条通路.
（2）干路开关控制所有的用电器,支路开关控制所在支路的用电器.
（3）各用电器相互无影响. 而且在串联电路中电流处处相等；在并联电路中电压处处相等；串联的优点：所以在电路中, 若想控制所有电路, 即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了,整个电路意味这都断了.
并联的优点：可将一个用电独器立完成工作,适合于在马路两边的路灯. 并联的缺点：若并联电路,各处电流加起来才等于总电流,由此可见,并联电路中电流消耗大.。
串并联电路电流电压规律
串联电路电流相同，电压分配。
在串联电路中，电流只有一条路径可走，因此电流大小相同。
而电压则会分配给每个电阻，按照欧姆定律，电压和电阻成正比，因此电压越高的电阻所消耗的电功率就越大。
并联电路电压相同，电流分配。
在并联电路中，每个电阻都有不同的电流流过，而总电流则等于各个电阻所消耗的电流的和。
而电压则相同，因为各个电阻的两端都连接在同一个电源的电压上。
由于电压相同，而电阻不同，所以电流负载也不同，电阻越大，则通过电阻的电流越小。
总之，串联电路是电压分配，电流不变，并联电路是电流分配，电压不变。
探究串并联电路中电流的规律以探究串并联电路中电流的规律为标题，我们来探讨一下串联电路和并联电路中电流的规律。
我们来看串联电路。
串联电路是将电器元件依次连接在一条路径上，电流沿着同一条路径流动。
在串联电路中，电流的大小是相同的，因为电流只有一条路径可走。
假设我们有一个串联电路，其中有三个电阻分别为R1、R2和R3。
根据欧姆定律，电流I在串联电路中的规律是：总电流等于各个电阻上的电压之和除以总电阻。
即I = (U1 + U2 + U3)/R，其中U1、U2和U3分别为通过R1、R2和R3的电压。
由于串联电路中电流的大小是相同的，所以我们可以得出一个结论：串联电路中电阻越大，电流越小；串联电路中电阻越小，电流越大。
接下来，我们来看并联电路。
并联电路是将电器元件同时连接在不同的路径上，电流分流通过不同的路径。
在并联电路中，电流的大小是根据电阻的不同而不同的。
假设我们有一个并联电路，其中有三个电阻分别为R1、R2和R3。
根据欧姆定律，电流I在并联电路中的规律是：总电流等于各个电阻上的电压之和除以各个电阻的电阻值的倒数之和。
即I = U/(1/R1 + 1/R2 + 1/R3)，其中U为总电压。
由于并联电路中电流的大小是根据电阻的不同而不同的，所以我们可以得出一个结论：并联电路中电阻越大，电流越小；并联电路中电阻越小，电流越大。
通过以上的分析，我们可以总结出串联电路和并联电路中电流的规律：串联电路中电阻越大，电流越小；并联电路中电阻越大，电流越大。
这是因为串联电路中电流只有一条路径可走，而并联电路中电流分流通过不同的路径。
值得注意的是，在实际应用中，我们常常会遇到串并联电路的混合电路。
混合电路是由串联电路和并联电路组成的复杂电路。
在分析混合电路时，我们可以将其分解成串联电路和并联电路的组合，然后根据串并联电路中电流的规律进行求解。
串并联电路中电流的规律是非常重要的基础知识。
了解电流在串并联电路中的规律，可以帮助我们更好地理解和分析电路的工作原理，从而更好地应用于实际生活和工作中。

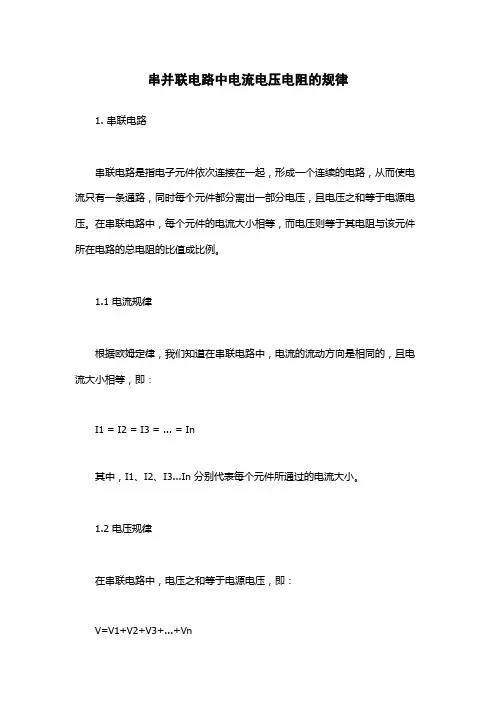

串并联电路中电流电压电阻的规律1. 串联电路串联电路是指电子元件依次连接在一起，形成一个连续的电路，从而使电流只有一条通路，同时每个元件都分离出一部分电压，且电压之和等于电源电压。
在串联电路中，每个元件的电流大小相等，而电压则等于其电阻与该元件所在电路的总电阻的比值成比例。
1.1 电流规律根据欧姆定律，我们知道在串联电路中，电流的流动方向是相同的，且电流大小相等，即：I1 = I2 = I3 = ... = In其中，I1、I2、I3...In 分别代表每个元件所通过的电流大小。
1.2 电压规律在串联电路中，电压之和等于电源电压，即：V=V1+V2+V3+ (V)其中，V1、V2、V3...Vn 分别代表每个元件所分离出的电压， V代表电源电压。
根据欧姆定律，我们知道电压与电阻成比例，即：V1=I×R1V2=I×R2V3=I×R3...Vn=I×Rn所以，整个串联电路的总电阻等于各个元件电阻的总和，即：R= R1+R2+R3+...+Rn因此，对于串联电路中每个元件，其电压分别为：V1=IR1=（V×R1）/RV2=IR2=（V×R2）/RV3=IR3=（V×R3）/R...Vn=IRn=（V×Rn）/R所以，串联电路中，元件的电压与其电阻成正比。
2. 并联电路并联电路是指电子元件被平行接入电路中，每个元件之间的电流相同，但各个元件之间的电压不同。
在并联电路中，各个元件的电压相同，而电流则等于其电压与该元件所在电路的总电阻的比值成比例。
2.1 电流规律在并联电路中，各个元件被平行接入电路中，电流的流动方向是相同的，但是电流大小不同，即：I=I1+I2+I3+ (I)其中，I1、I2、I3...In 分别代表通过每个元件的电流大小。
2.2 电压规律在并联电路中，各个元件的电压相同，即：V=V1=V2=V3= (V)根据欧姆定律，我们知道电流与电阻成反比例，即：I=V/R所以，对于一个并联电路中的元件来说，它通过的电流大小为：I1=V/R1I2=V/R2I3=V/R3...In=V/Rn因此，我们可以得到每个元件的电阻为：R1=V/I1=V/(V/R1)=R1R2=V/I2=V/(V/R2)=R2R3=V/I3=V/(V/R3)=R3...Rn=V/In=V/(V/Rn)=Rn所以，并联电路中，元件的电阻与其电流成正比。

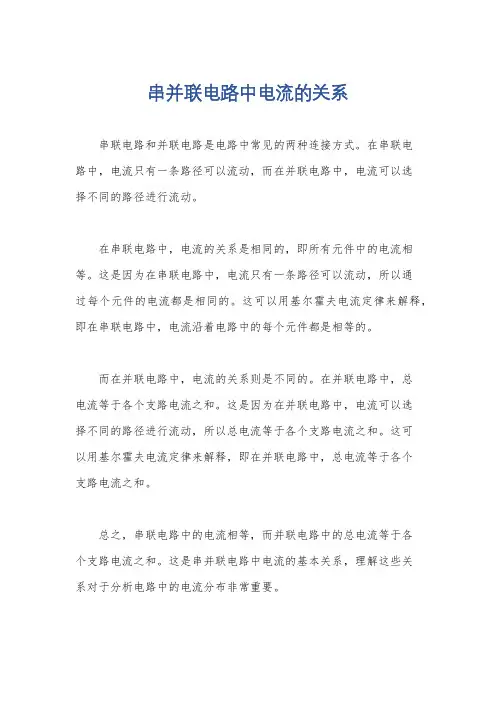

串并联电路中电流的关系
串联电路和并联电路是电路中常见的两种连接方式。
在串联电
路中，电流只有一条路径可以流动，而在并联电路中，电流可以选
择不同的路径进行流动。
在串联电路中，电流的关系是相同的，即所有元件中的电流相等。
这是因为在串联电路中，电流只有一条路径可以流动，所以通
过每个元件的电流都是相同的。
这可以用基尔霍夫电流定律来解释，即在串联电路中，电流沿着电路中的每个元件都是相等的。
而在并联电路中，电流的关系则是不同的。
在并联电路中，总
电流等于各个支路电流之和。
这是因为在并联电路中，电流可以选
择不同的路径进行流动，所以总电流等于各个支路电流之和。
这可
以用基尔霍夫电流定律来解释，即在并联电路中，总电流等于各个
支路电流之和。
总之，串联电路中的电流相等，而并联电路中的总电流等于各
个支路电流之和。
这是串并联电路中电流的基本关系，理解这些关
系对于分析电路中的电流分布非常重要。
电路中的串联和并联的规律电路是由一系列电子元件和导体连接而成的系统，串联和并联是电路中两种基本的连接方式。
串联和并联的规律是电路分析和设计的基础，对于理解电路中的电流和电压分布、电阻和电容等特性至关重要。
一、串联电路的规律串联电路是将多个电子元件依次连接在同一电路路径上的连接方式。
在串联电路中，电流只有一条路径可以流过，因此电流在各个电子元件中保持不变。
1. 电流规律：在串联电路中，电流大小相同。
根据基尔霍夫电流定律，电流的总和等于电流经过的各个元件中的电流之和。
2. 电压规律：在串联电路中，电压分配按照元件的电阻大小进行。
根据基尔霍夫电压定律，电压的总和等于电压经过的各个元件中的电压之和。
3. 等效电阻：串联电路的等效电阻等于各个电子元件的电阻之和。
由于电流只有一条路径可以流过，所以串联电路的总电阻等于各个电子元件的电阻之和。
二、并联电路的规律并联电路是将多个电子元件同时连接在两个节点上的连接方式。
在并联电路中，电流会分流经过各个电子元件，因此电流在各个元件中之和等于总电流。
1. 电流规律：在并联电路中，电流分配按照电阻的倒数进行。
根据基尔霍夫电流定律，电流的总和等于电流经过的各个元件中的电流之和。
2. 电压规律：在并联电路中，电压大小相同。
由于并联电路中各个电子元件是同时连接在两个节点上的，所以它们之间的电压是相等的。
3. 等效电阻：并联电路的等效电阻是各个电子元件电阻的倒数之和的倒数。
由于电流会分流，所以并联电路的总电阻小于各个电子元件的最小电阻。
总结：串联电路中，电流大小相同，电压按照电阻分配。
并联电路中，电流按照电阻的倒数分配，电压大小相同。
串联电路的等效电阻为各个电子元件电阻之和，而并联电路的等效电阻为各个电子元件电阻的倒数之和的倒数。
通过串联和并联的规律，我们能够计算电路中的电流、电压和电阻等重要参数，为电路的分析和设计提供了基础。
同时，这些规律也为我们理解电路中的能量分配、功率计算等提供了帮助。
