甲醛测定仪是一种用于测量空气中甲醛（一种有害气体）浓度的设备，通常用于室内空气质量监测。
这些设备的标准通常由相关的监管机构或标准化组织制定，以确保它们的准确性和可靠性。
以下是一些甲醛测定仪的常见设备标准：1. ISO 16000-3:2011- 标题：室内空气质量- 第3部分：测定和评估室内空气中甲醛和其他挥发性有机化合物浓度的方法- 这是国际标准化组织（ISO）发布的标准，涵盖了室内空气中甲醛浓度测定的方法和评估标准。
2. GB/T 18883-2002- 标题：室内空气质量标准- 这是中国国家标准，其中包括了室内空气中甲醛浓度的测定方法和标准。
3. ASTM D5197-97(2019)- 标题：Standard Test Method for Determination of Formaldehyde and Other Carbonyl Compounds in Air (Active Sampler Methodology)- 这是美国材料和试验协会（ASTM）发布的标准，用于测量空气中甲醛和其他醛类化合物的浓度。
4. EN 717-1:2004- 标题：Wood-based panels - Determination of formaldehyde release - Part 1: Formaldehyde emission by the chamber method- 这是欧洲标准，针对木材基板中甲醛释放的测定方法进行了规定。
5. ANSI/AIHA Z9.7-2007- 标题：Portable Ventilation Systems- 这是美国工程卫生和环境卫生协会（AIHA）发布的标准，涵盖了便携式通风系统，其中包括用于甲醛测量的设备。
请注意，不同国家和地区可能会采用不同的标准和法规，因此在选择甲醛测定仪时，应考虑所在地的相关标准和法规要求。
在购买和使用甲醛测定仪时，也应确保设备符合适用的标准，以确保测量结果的准确性和可靠性。

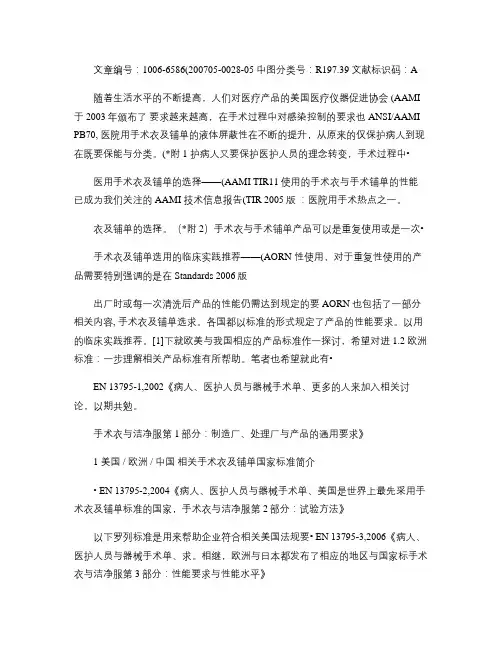

文章编号：1006-6586(200705-0028-05 中图分类号：R197.39 文献标识码：A随着生活水平的不断提高，人们对医疗产品的美国医疗仪器促进协会 (AAMI 于2003年颁布了要求越来越高，在手术过程中对感染控制的要求也ANSI/AAMI PB70, 医院用手术衣及铺单的液体屏蔽性在不断的提升，从原来的仅保护病人到现在既要保能与分类。
(*附1 护病人又要保护医护人员的理念转变，手术过程中•医用手术衣及铺单的选择——(AAMI TIR11使用的手术衣与手术铺单的性能已成为我们关注的AAMI 技术信息报告(TIR 2005版：医院用手术热点之一。
衣及铺单的选择。
（*附2）手术衣与手术铺单产品可以是重复使用或是一次•手术衣及铺单选用的临床实践推荐——(AORN 性使用，对于重复性使用的产品需要特别强调的是在Standards 2006版出厂时或每一次清洗后产品的性能仍需达到规定的要AORN 也包括了一部分相关内容, 手术衣及铺单选求。
各国都以标准的形式规定了产品的性能要求。
以用的临床实践推荐。
[1]下就欧美与我国相应的产品标准作一探讨，希望对进1.2 欧洲标准：一步理解相关产品标准有所帮助。
笔者也希望就此有•EN 13795-1,2002《病人、医护人员与器械手术单、更多的人来加入相关讨论，以期共勉。
手术衣与洁净服第1部分：制造厂、处理厂与产品的通用要求》1 美国 / 欧洲 / 中国相关手术衣及铺单国家标准简介• EN 13795-2,2004《病人、医护人员与器械手术单、美国是世界上最先采用手术衣及铺单标准的国家，手术衣与洁净服第2部分：试验方法》以下罗列标准是用来帮助企业符合相关美国法规要• EN 13795-3,2006《病人、医护人员与器械手术单、求。
相继，欧洲与日本都发布了相应的地区与国家标手术衣与洁净服第3部分：性能要求与性能水平》准。
随着时间推移与实践经验的丰富，相关标准也在• EN ISO 9073-10，2003《纺织品非织造布试验方法不断更新与完善。

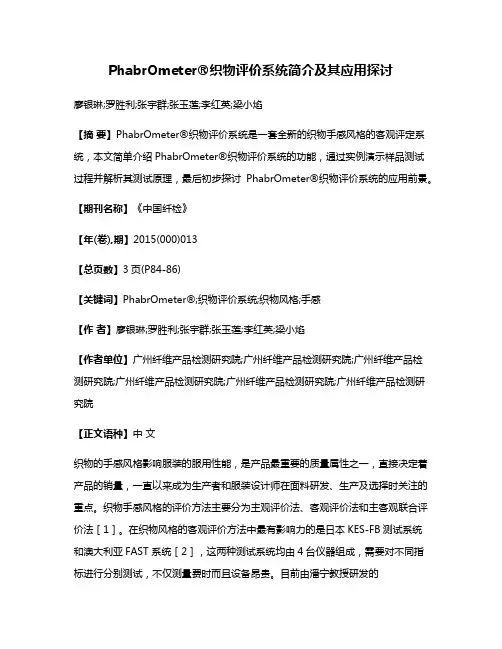

PhabrOmeter®织物评价系统简介及其应用探讨廖银琳;罗胜利;张宇群;张玉莲;李红英;梁小焰【摘要】PhabrOmeter®织物评价系统是一套全新的织物手感风格的客观评定系统，本文简单介绍PhabrOmeter®织物评价系统的功能，通过实例演示样品测试过程并解析其测试原理，最后初步探讨PhabrOmeter®织物评价系统的应用前景。
【期刊名称】《中国纤检》【年(卷),期】2015(000)013【总页数】3页(P84-86)【关键词】PhabrOmeter®;织物评价系统;织物风格;手感【作者】廖银琳;罗胜利;张宇群;张玉莲;李红英;梁小焰【作者单位】广州纤维产品检测研究院;广州纤维产品检测研究院;广州纤维产品检测研究院;广州纤维产品检测研究院;广州纤维产品检测研究院;广州纤维产品检测研究院【正文语种】中文织物的手感风格影响服装的服用性能，是产品最重要的质量属性之一，直接决定着产品的销量，一直以来成为生产者和服装设计师在面料研发、生产及选择时关注的重点。
织物手感风格的评价方法主要分为主观评价法、客观评价法和主客观联合评价法［1］。
在织物风格的客观评价方法中最有影响力的是日本KES-FB测试系统和澳大利亚FAST 系统［2］，这两种测试系统均由4台仪器组成，需要对不同指标进行分别测试，不仅测量费时而且设备昂贵。
目前由潘宁教授研发的PhabrOmeter☒织物评价系统［3］，测试速度快、效率高，一次测试可同时获得手感（柔软度、光滑度、刚韧度）、悬垂性、折皱回复性等多项指标，每块试样只需大约一分钟就可完成测试，是一套新型的织物风格客观评价方法。
PhabrOmeter☒织物手感评价系统［3］，中文译名丰宝仪或法宝仪，是由美国欣赛宝科技公司研发的一套用于模拟人手触摸织物时产生的感官性能评价并给出量化数据的新型测量仪器系统。
图1为织物风格仪的仪器外形及用户软件界面。

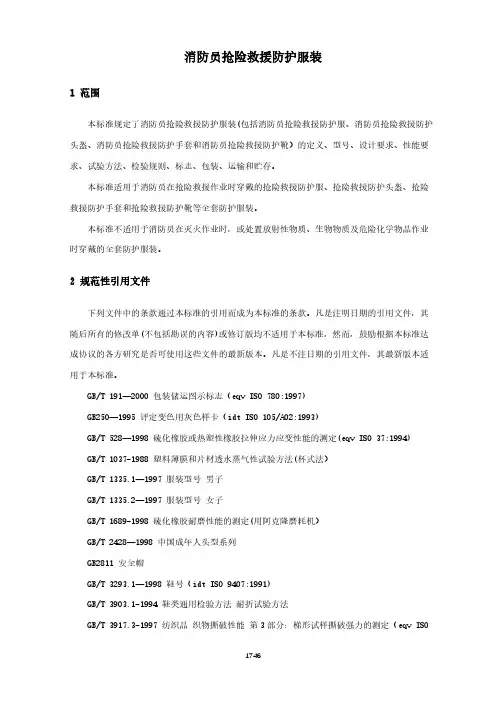

消防员抢险救援防护服装1 范围本标准规定了消防员抢险救援防护服装(包括消防员抢险救援防护服、消防员抢险救援防护头盔、消防员抢险救援防护手套和消防员抢险救援防护靴）的定义、型号、设计要求、性能要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于消防员在抢险救援作业时穿戴的抢险救援防护服、抢险救援防护头盔、抢险救援防护手套和抢险救援防护靴等全套防护服装。
本标准不适用于消防员在灭火作业时，或处置放射性物质、生物物质及危险化学物品作业时穿戴的全套防护服装。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注明日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 191—2000 包装储运图示标志（eqv ISO 780:1997)GB250—1995 评定变色用灰色样卡（idt ISO 105/A02:1993)GB/T 528—1998 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定(eqv ISO 37:1994) GB/T 1037-1988 塑料薄膜和片材透水蒸气性试验方法(杯式法）GB/T 1335.1—1997 服装型号男子GB/T 1335.2—1997 服装型号女子GB/T 1689-1998 硫化橡胶耐磨性能的测定(用阿克隆磨耗机）GB/T 2428—1998 中国成年人头型系列GB2811 安全帽GB/T 3293.1—1998 鞋号（idt ISO 9407:1991)GB/T 3903.1-1994 鞋类通用检验方法耐折试验方法GB/T 3917.3-1997 纺织品织物撕破性能第3部分：梯形试样撕破强力的测定（eqv ISO9073-4：1989)GB/T 3920-1997 纺织品色牢度试验耐摩擦色牢度（eqv ISO 105-X12:1993)GB/T 3923.1-1997 纺织品织物拉伸性能第1部分：断裂强力和断裂伸长的测定条样法(neq ISO/DIS 13934-1:1994)GB/T 4744—1997 纺织织物抗渗水性能测定静水压试验（eqv ISO 811:1981)GB/T 4745—1997 纺织织物表面抗湿法测定沾水试验(eqv ISO 4920:1981)GB/T 5455—1997 纺织品燃烧性能试验垂直法GB 6529—1986 纺织品的调湿和试验用标准大气（neq ISO 139:1973)GB/T 8629-2001 纺织品试验用家庭洗涤和干燥程序（eqv ISO/FDIS 6330:2000)GB 8965—1998 阻燃防护服（neq ISO 10528 = 1995)GB 12011—2000 电绝缘鞋通用技术条件GB 12624—1990 劳动防护手套通用技术条件GB/T 12703—1991 纺织品静电测试方法GB/T 13773-1992 机织物及制品接缝强力和接缝强度效率试验方法GB/T 19089—2003 橡胶或塑料涂覆织物耐磨性的测定马丁代尔法HG/T 3081—1999 胶面防砸安全靴QB/T 1002—2005 皮鞋QB/T 1583—1992 皮制手套型号QB/T 1584—1992 日用皮手套QB/T 3812.4—1999 皮革厚度的测定QB/T 3812.5—1999 皮革抗张强度和伸长率的测定QB/T 3812.6—1999 皮革撕裂力的测定QB/T 3812.9—1999 皮革耐折牢度的测定3 术语和定义下列术语和定义适用于本标准。

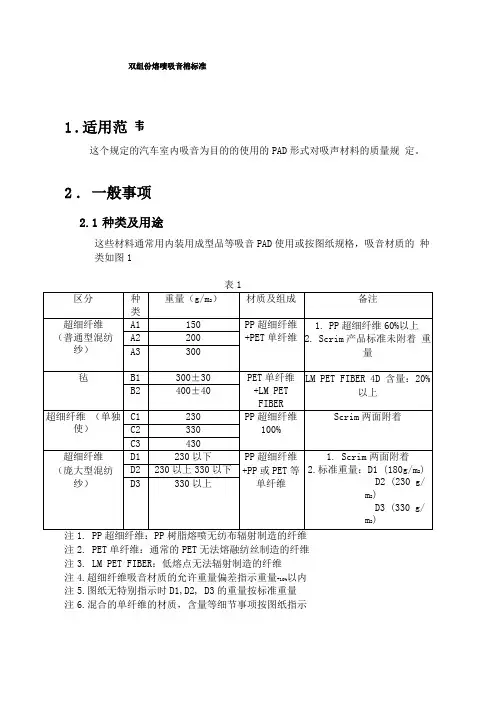

双组份熔啧吸音棉标准1.适用范这个规定的汽车室内吸音为目的的使用的PAD形式对吸声材料的质量规定。
2. 一般事项2.1种类及用途这些材料通常用内装用成型品等吸音PAD使用或按图纸规格，吸音材质的种类如图1表1区分种类重量（g/m2）材质及组成备注超细纤维（普通型混纺纱）A1 150 PP超细纤维+PET单纤维1.PP超细纤维60%以上2.Scrim产品标准未附着重量A2 200A3 300毡B1 300±30PET单纤维+LM PETFIBER LM PET FIBER 4D 含量：20%以上B2 400±40超细纤维（单独使）C1 230 PP超细纤维100%Scrim两面附着C2 330C3 430超细纤维（庞大型混纺纱）D1 230以下PP超细纤维+PP或PET等单纤维1. Scrim两面附着2.标准重量：D1 (180g/m2)D2 (230 g/m2)D3 (330 g/m2)D2 230以上330以下D3 330以上注1. PP超细纤维：PP树脂熔喷无纺布辐射制造的纤维注2. PET单纤维：通常的PET无法熔融纺丝制造的纤维注3. LM PET FIBER：低熔点无法辐射制造的纤维注4.超细纤维吸音材质的允许重量偏差指示重量+10%以内注5.图纸无特别指示时D1,D2, D3的重量按标准重量注6.混合的单纤维的材质，含量等细节事项按图纸指示2.2图纸表示方法规格表示如下（列）FELT-SOUND ABSORPTION-017 TYPEA1 （MS341-17）3.要求事项3.1一般要求事项1.这些材料的成型品应满足成型品的性能标准的所有要求，材料复合构成方法及工序等质量的影响情况，不应该无故地变更，材料的组成改变的情况下，必须把零件性能，内部实验等要确认程序，高分子材料研究组的认可。
2.不能有外观及实用性缺陷的LINE层压时不要有互相碰撞的。
3.对吸音性能的相关部门认可。

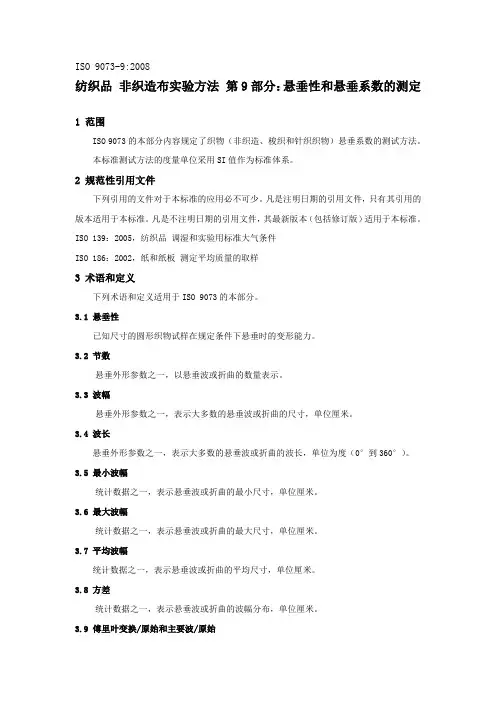

ISO 9073-9:2008纺织品非织造布实验方法第9部分：悬垂性和悬垂系数的测定1 范围ISO 9073的本部分内容规定了织物（非织造、梭织和针织织物）悬垂系数的测试方法。
本标准测试方法的度量单位采用SI值作为标准体系。
2 规范性引用文件下列引用的文件对于本标准的应用必不可少。
凡是注明日期的引用文件，只有其引用的版本适用于本标准。
凡是不注明日期的引用文件，其最新版本（包括修订版）适用于本标准。
ISO 139：2005，纺织品调湿和实验用标准大气条件ISO 186：2002，纸和纸板测定平均质量的取样3 术语和定义下列术语和定义适用于ISO 9073的本部分。
3.1 悬垂性已知尺寸的圆形织物试样在规定条件下悬垂时的变形能力。
3.2 节数悬垂外形参数之一，以悬垂波或折曲的数量表示。
3.3 波幅悬垂外形参数之一，表示大多数的悬垂波或折曲的尺寸，单位厘米。
3.4 波长悬垂外形参数之一，表示大多数的悬垂波或折曲的波长，单位为度（0°到360°）。
3.5 最小波幅统计数据之一，表示悬垂波或折曲的最小尺寸，单位厘米。
3.6 最大波幅统计数据之一，表示悬垂波或折曲的最大尺寸，单位厘米。
3.7 平均波幅统计数据之一，表示悬垂波或折曲的平均尺寸，单位厘米。
3.8 方差统计数据之一，表示悬垂波或折曲的波幅分布，单位厘米。
3.9 傅里叶变换/原始和主要波/原始用于修正傅里叶变换和确定主要波的三个适合因子，以百分率表示。
3.10 悬垂系数悬垂试样的投影面积与未悬垂试样的投影面积的比率，以百分率表示。
4 原理将圆形待测试样水平放置于较试样小的同心圆盘之间，露在外面的织物会沿着下面的圆盘悬垂折曲。
下面所述的方法A和方法B均可用于本测试。
方法A 纸环法悬垂试样的投影经下面的反射镜投射在纸环上，纸环的质量已知，且与试样悬垂部分尺寸相同。
投影轮廓映在纸环上，然后将纸沿轮廓剪下。
悬垂系数可表示为投影部分的纸环质量占整个纸环总质量的百分数。

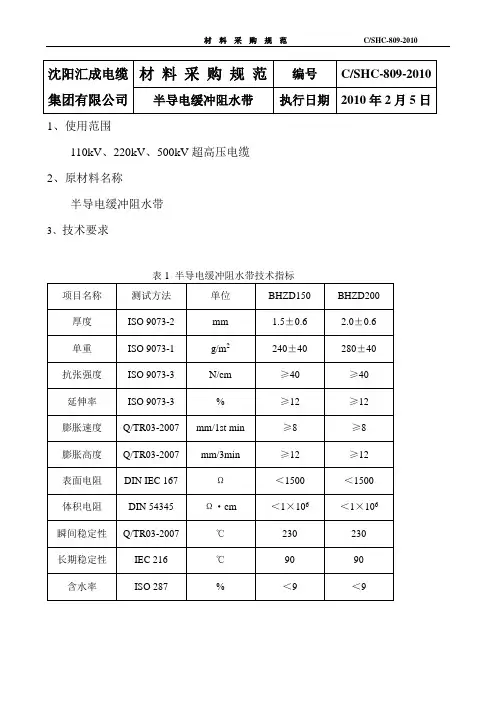

沈阳汇成电缆集团有限公司材料采购规范编号C/SHC-809-2010 半导电缓冲阻水带执行日期2010年2月5日1、使用范围110kV、220kV、500kV超高压电缆2、原材料名称半导电缓冲阻水带3、技术要求表1 半导电缓冲阻水带技术指标项目名称测试方法单位BHZD150 BHZD200 厚度ISO 9073-2 mm 1.5±0.6 2.0±0.6 单重ISO 9073-1 g/m2240±40 280±40 抗张强度ISO 9073-3 N/cm ≥40 ≥40 延伸率ISO 9073-3 % ≥12 ≥12 膨胀速度Q/TR03-2007 mm/1st min ≥8 ≥8 膨胀高度Q/TR03-2007 mm/3min ≥12 ≥12 表面电阻DIN IEC 167 Ω＜1500 ＜1500 体积电阻DIN 54345 Ω·cm ＜1×106＜1×106瞬间稳定性Q/TR03-2007 ℃230 230长期稳定性IEC 216 ℃90 90 含水率ISO 287 % ＜9 ＜94、验收规则4.1、验收以批为单位，同一型号的作为一批；4.2、每个包装单位应附有生产厂质量检验部门签发的合格证，包装上应标明生产厂名、产品名称、型号、批号、净重、生产日期等，每一批产品应附有性能测试报告4.3、验收时，从每批量的三个包装中抽取样品进行检验，检验结果有一项不符合本标准技术要求时，应重新从两倍数量的包装单位中取样对该项进行复验，复验结果仍不符合本标准指标，则整批产品为不合格品；4.4、进厂验收项目为表1中第1、2项；4.5、验收时有下列情形则应进行全项性能试验（1）首次供货使用（2）生产厂配方和工艺变动（3）连续供货超过半年（4）发现异常现象批准：审定：校核：编写：。
FEBRUARY 99MASS PER UNIT AREA40.3-901SCOPEThis test measures the mass per unit area of a nonwoven.2TESTING CONDITIONSCondition the sample for 24 h and test at 23 ºC and 50 % relative humidity or, if not, at 20ºC and 65 % relative humidity; test conditions are to be mentioned in the report (see ERT60 for tolerances and choice of conditions).3RECOMMENDED METHODISO 9073-1: 1989Textiles – Test Methods for Nonwovens -Determination of mass per unit area(EN 29073 part 1)Note: for testing conditions specified in ISO 9073-1, refer to ERT 60.4EQUIVALENT METHODASTM D 1117-97 referring to ASTM D 3776-965APPARATUS5.1 Apparatus for cutting the test pieces, chosen from among the following:5.1.1 Die, which cuts a test piece of an area of at least 50.000 mm².5.1.2 Template, with an area of at least 50.000 mm² (e.g. 250 mm x 200 mm), and arazor blade.5.1.3 Steel rule, accurately graduated in mm, and a razor blade.5.2 Balance, accurate to 0,1 % of the mass of the test piece.6PROCEDURE AND WORKED EXAMPLEThe mass per unit area of nonwovens is expressed in grammes per square metre. It should be determined by cutting test pieces from a larger sample of nonwoven and measuring the area and mass of each test piece. If there is insufficient material available to allow this, cut the largest rectangle possible of the available nonwoven and measure its area and mass.This should be noted in the result.40.3-90FEBRUARY 997REPORTThe test report shall include the following information:a) Type of material.b) Size of the test pieces.c) Test method used.d) Testing conditions.e) Number of measurements taken.f) Test results.g) Mean value in g/m² and, if required, the coefficient of variation, as a percentage.h) Any unusual features noted during the testing, or deviations from the standardprocedure.。
907 管材标准-回复什么是907管材标准？907管材标准是针对管道系统中使用的不锈钢管材制定的一种规范。
该标准是由国际标准化组织（ISO）制定并公布的，主要用于管道系统的设计、制造、安装和维护过程中，以确保管道系统的安全性、可靠性和持久性。
它规定了不锈钢管材的化学成分、力学性能、物理性能、检测方法等多个方面的要求。
一、不锈钢管材的化学成分要求根据907管材标准，不锈钢管材的化学成分必须符合特定的要求。
通常，它们主要由铁（Fe）、铬（Cr）、镍（Ni）、钛（Ti）等元素构成。
其中，铬的含量决定了不锈钢的耐腐蚀性能，而镍的含量则影响了不锈钢的力学性能。
此外，还有一些其他元素如钼（Mo）、钴（Co）、铜（Cu）等，可以根据具体要求进行添加。
二、不锈钢管材的力学性能要求在使用907管材进行管道系统设计时，其强度、延伸性和冲击韧性等力学性能要求需要满足标准规定。
强度主要通过抗拉强度和屈服强度来衡量，而延伸性通常通过伸长率和断裂伸长率来评估。
冲击韧性则表示材料抵抗冲击载荷的能力。
这些力学性能的要求旨在确保管道系统在正常工作条件下不会发生破裂、变形或破碎等问题。
三、不锈钢管材的物理性能要求除了力学性能要求外，907管材标准还规定了不锈钢管材的物理性能。
这些物理性能包括密度、热导率、电导率、热膨胀系数、硬度等。
这些性能的了解对于管道系统的设计和运行至关重要，它们能够直接影响到传热、传电、热膨胀和管材的使用寿命等因素。
四、不锈钢管材的检测方法要求为了确保不锈钢管材的质量和一致性，907管材标准规定了一些常见的检测方法。
这些方法包括化学分析、力学性能测试、物理性能测试、无损检测等。
通过这些检测方法，可以及时发现、评估和控制不锈钢管材的质量问题，并采取相应的措施进行纠正。
总结907管材标准是一种针对不锈钢管材的规范，它涵盖了不锈钢管材的化学成分、力学性能、物理性能和检测方法等多个方面。
遵循这一标准可以确保管道系统的安全可靠运行，同时也为相关行业提供了统一的技术参考和质量保证。
半导电阻水缓冲带采购(检验)规范
编号：
1.适用范围
规范适用于高压电缆用半导电阻水缓冲带的采购(检验)。
2.技术要求
技术要求应符合下表的规定
注：该半导电阻水缓冲带的采购型号，根据工艺标准确定。
3.采购要求
3.1半导电阻水缓冲带必须从评审合格的供方采购。
3.2从未评审的供方采购必须经部门主管领导审批。
4.检验规则
4.1每批半导电阻水缓冲带必须附有合格证，供方应提供合格试验报告。
4.2产品检验按第2条进行。
4.3一次采购总量为一批。
4.4定期检验项目每三批检验一次（最长不超过一年），对于我公司不能检测的项目可以取样到供方进行监督检测，也可以委托国家检测机构进行检验。
4.5从每批中随机抽取2%带卷（不少于2卷），进行试验，当发现任何一项不合格时，应对不合格项目重新抽取2倍进行试验，如复检仍不合格，则该批产品判为不合格品。
但必须在到货后半年内提出异议。
4.6供需双方如发生争议，则由质量仲裁单位按本规范进行仲裁检验。
5.试验方法:符合第2条规定
6.包装、标志、运输和贮存
6.1交货产品应附有合格证或质量证明书。
6.2产品应成盘供应，带盘外径400～550mm，内孔径40～76mm，采用不透水包装，内用塑料薄膜密封包装，装入不易破损的纸箱中，箱内应放有干燥剂。
允许采用双方同意的其他包装方法。
6.3纸箱外应有明显的标志牌或标志，注明：
产品名称、型号、规格、数量、供货单位、生产日期、有效期、执行标准。
6.4产品运输时须防止雨淋、受潮，包装不得破损等。
批准：审定：会签：
标准化：校核：编制：。
消防手套1 范围本标准规定了消防手套的定义、设计要求、性能要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于消防员在灭火救援时穿戴的手套。
本标准不适用于在高风险场合下进行特殊消防作业时使用的专用手套，也不适用于化学、生物、电气以及电磁、核辐射等危险场所。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 3917.3—1997 纺织品织物撕破性能第3部分：梯形试样撕破强力的测定(eqv ISO 9073-4：1989)GB/T 4744—1997 纺织织物抗渗水性测定静水压试验(eqv ISO 811：1981) GB/T 5455—1997 纺织品燃烧性能试验垂直法(neq JIS 1091：1992)GB 6529—1986 纺织品的调湿和试验用标准大气(neq ISO 139：1973)GB/T 8629—2001 纺织品试验用家庭洗涤和干燥程序(eqv ISO/FDIS 6330：2000) GB 12624—1990 劳动防护手套通用技术条件GB/T 19089—2003 橡胶或塑料涂覆织物耐磨性的测定马丁代尔法(eqv ISO/DIS 5470-2：1999)SN 0704—1997 出口皮革手套中铬(VI)的检验方法分光光度法3 术语和定义下列术语和定义适用于本标准。
3.1消防手套(以下简称手套) protective gloves for firefighters对消防员的手和腕部进行防护用的手套。
3.2手套本体glove body手套中指尖至超过腕关节25 mm的部分。
3.3袖筒cuff手套中覆盖手臂的筒状部分。
3.4防水层moisture barrier手套中用于阻止水向隔热层渗透的部分。
丙纶纺粘／熔喷／纺粘复合非织造布行业标准2010-04-07 10:28:17 浏览次数：1153 丙纶纺粘／熔喷／纺粘复合非织造布行业标准（2008年行业试行）前言本标准由中国纺织工业协会科技中心提出。
本标准由全国纺织品标准化技术委员会产业用纺织品分会归口。
本标准主要起草单位：中国产业用纺织品行业协会、南海南新无纺布有限公司、江阴金凤特种纺织品有限公司和温州市瓯海昌隆化纤制品厂。
本标准协助起草单位：中国产业用纺织品行业协会纺粘法分会、山东康洁非织造布有限公司、山东俊富无纺布有限公司、湖北金龙非织造布有限公司、香河华鑫非织造布有限公司、张家港骏马无纺布有限公司。
本标准主要起草人：方一鹏陈康振李桂梅朱杏媛陆生平陈立东马敬华彭文忠程艳丽马盈李锦春1. 范围本标准规定了纺粘／熔喷／纺粘法非织造布（以下简称为SMS）的技术要求、试验方法、检验规则、包装、标志和储运。
本标准适用于以丙纶为主要原料，单位面积质量大于10g/m2的纺粘／熔喷／纺粘（SMS）产品。
2. 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 4744 纺织织物抗渗水性测定静水压试验GB/T 5453 纺织品织物透气性的测定GB 6529 纺织品的调湿和试验用标准大气GB/T xxxxx.1 纺织品非织造布试验方法第1部分：单位面积质量的测定（GB/T xxxxx.-xxxx，ISO 9073-3:1989，MOD）GB/T xxxxx.3 纺织品非织造布试验方法第3部分：断裂强力和断裂伸长率的测定（GB/T xxxxx.3-xxxx，ISO 9073-3:1989，MOD）3. 名词术语GB/T3291.3确立的以及下列术语适用于本标准3.1 硬块是指熔体滴落导致的硬块。
ISO 9073-9:2008纺织品非织造布实验方法第9部分：悬垂性和悬垂系数的测定1 范围ISO 9073的本部分内容规定了织物（非织造、梭织和针织织物）悬垂系数的测试方法。
本标准测试方法的度量单位采用SI值作为标准体系。
2 规范性引用文件下列引用的文件对于本标准的应用必不可少。
凡是注明日期的引用文件，只有其引用的版本适用于本标准。
凡是不注明日期的引用文件，其最新版本（包括修订版）适用于本标准。
ISO 139：2005，纺织品调湿和实验用标准大气条件ISO 186：2002，纸和纸板测定平均质量的取样3 术语和定义下列术语和定义适用于ISO 9073的本部分。
3.1 悬垂性已知尺寸的圆形织物试样在规定条件下悬垂时的变形能力。
3.2 节数悬垂外形参数之一，以悬垂波或折曲的数量表示。
3.3 波幅悬垂外形参数之一，表示大多数的悬垂波或折曲的尺寸，单位厘米。
3.4 波长悬垂外形参数之一，表示大多数的悬垂波或折曲的波长，单位为度（0°到360°）。
3.5 最小波幅统计数据之一，表示悬垂波或折曲的最小尺寸，单位厘米。
3.6 最大波幅统计数据之一，表示悬垂波或折曲的最大尺寸，单位厘米。
3.7 平均波幅统计数据之一，表示悬垂波或折曲的平均尺寸，单位厘米。
3.8 方差统计数据之一，表示悬垂波或折曲的波幅分布，单位厘米。
3.9 傅里叶变换/原始和主要波/原始用于修正傅里叶变换和确定主要波的三个适合因子，以百分率表示。
3.10 悬垂系数悬垂试样的投影面积与未悬垂试样的投影面积的比率，以百分率表示。
4 原理将圆形待测试样水平放置于较试样小的同心圆盘之间，露在外面的织物会沿着下面的圆盘悬垂折曲。
下面所述的方法A和方法B均可用于本测试。
方法A 纸环法悬垂试样的投影经下面的反射镜投射在纸环上，纸环的质量已知，且与试样悬垂部分尺寸相同。
投影轮廓映在纸环上，然后将纸沿轮廓剪下。
悬垂系数可表示为投影部分的纸环质量占整个纸环总质量的百分数。
方法B 图像处理法悬垂试样的投影经下面的反射镜投射在覆盖住顶部透明盖和中心板的白色片材上。
试样悬垂性的详细定量信息可在剪下纸上的投影轮廓后由数字图像获得，数字图像由商业数码相机（或扫描仪）拍摄得到。
所拍摄的图像，开始有灰度，须通过噪声过滤和阈值转换成单色图像。
悬垂试样投影的二维单色图像首先被转换成图1所示的极坐标（Ф，r），其中X轴从0°到360°为从基线通过圆中心的角度轴，单位为度，r（Y轴）为波幅，单位厘米。
二维几何悬垂模型的外形参数，有节数（波数或折曲数）、节点位置、波长和波幅以及各种统计信息，这些参数可利用图像处理技术和频率分析，和传统悬垂系数一起得到。
三维悬垂形态可由拍摄的二维悬垂图像，利用三维模拟器重新生成。
图1 软件输出示例5 设备ISO 9073-9：2008（E）5.1 方法A和方法B 所用仪器5.1.1 悬垂试验仪包括：- 带有透明盖的盒状设备，见图2；- 两个水平圆盘，直径18cm，试样夹在两个圆盘中间，下面的圆盘有一个中心定位针；- 点光源一个，位于圆盘下方的中心，凹面反射镜的焦点位置，凹面镜反射的平行光垂直向上通过圆盘照在仪器盖上；- 中心板一个，位于仪器盖上，用于确定纸环（或具有高密度的白色片材）的位置。
5.1.2 三块圆形模板，直径分别为24cm、30cm和36cm，便于标记试样的中心。
5.1.3 秒表。
5.2 方法A中的辅助装置5.2.1 透明纸环，内径为18cm，外径分别为24cm，30cm和36cm。
5.2.2 天平，精度为0.01g。
5.3 方法B中的辅助装置5.3.1 护板和支架，用于连接数码相机和测试设备。
支架高80cm，用来将数码相机固定在仪器盖中心的上方位置。
5.3.2 数码相机，可与计算机直接（或通过USB接口）连接，以能够获取试样的数字图像。
5.3.3 评估软件，可在windows98或更新版本的系统里运行，此软件能够观察到织物在仪器顶部表面的白色片材的投影，将其拍摄和制作成三维图像，同时转换成黑白图像和自动查找图像轮廓。
此软件可计算傅里叶变换和测定悬垂外形参数，给出不同的统计结果，并出具最终报告。
5.3.4 白色片材，具有高经纬密度，可用来盖住中心板和透明盖。
此白色材料可接收试样的投影，材料由抗皱的织物做成，织物平铺于表面。
3图2 悬垂实验仪6 取样6.1 总则参照ISO 186取样。
6.2 试样直径的选择使用直径为30cm的试样进行预实验（见第8条），并计算该直径（D30）的悬垂系数（或悬垂率）。
a）若悬垂系数在30%至85%的范围内，则所有试样的直径均选择30cm。
b）若悬垂系数在30%至85%的范围之外，试样直径使用30cm外，应根据情况，选择按c）或d）进行测试。
c）对于悬垂系数小于30%的柔软织物，所用试样直径为24cm。
d）对于悬垂系数大于85%的硬挺织物，所用试样直径为36cm。
e）将试样放于水平表面上，利用模板（5.1.2）划出试样轮廓，标出每个试样的中心并裁下。
所有试样应无折痕或折叠，因为这会使试验结果失真。
f）在每一个试样的两面标记（a）和（b）。
不同直径的试样得出的试样结果不可直接比较。
若要进行比较，无论悬垂系数是多少，所有试样的直径都必须是30cm。
7 样品制备与状态调节7.1 总则ISO 9073-9：2008（E）5 待测试样须在ISO 139规定的其中一个大气条件下调湿至少24小时。
7.2 试样的选择参照6.2选取试样，在无折叠、折痕和扭曲的部位取样，因为折叠、折痕和扭曲会使所取试样与余下样品相比有所异常。
小心触摸，试样不可接触任何污染物，如皂类、盐及油类等。
8 预实验8.1 检查设备按以下所述检查悬垂试验仪（5.1.1）：a）确保仪器盖上的中心板保持水平。
可通过气泡水平仪和仪器底座上的水平脚来调节。
b）打开光源，校验光源的灯丝，使其在凹面镜的焦点处，同时将直径30cm的模板（5.1.2）放在下面的夹持盘上，中心对齐。
直径30cm的模板投影应投射在直径36cm的纸环（5.2.1）或白色片材（5.3.4）上，纸环或白色片材安装在仪器盖的上表面。
8.2 预评估按以下所述进行预评估：a）取一个试样，其“a”面朝下，放在下面的夹持盘上。
b）若试样四周形成了悬垂的规则波形，则可进行测试。
c）若试样两面放在夹持盘上均有弯成直线的倾向，则不进行测试，但要在实验报告中记录此现象。
9 方法A：纸环法9.1 设备见5.1和5.29.2 步骤按照以下所述步骤进行试验：a)将纸环（5.2.1）放在仪器盖上，纸环外径与试样直径相同。
b)将试样放在下夹持盘上，使定位针穿过试样中心。
然后将上夹持盘放在试样上，使定位针穿过上夹持盘上的中心孔。
c)关上仪器盖，开始用秒表计时。
d)30s后，打开光源，立即沿纸环上的投影边缘描绘出投影轮廓线。
e)取下纸环，在天平上称取纸环的质量，记作m pr，精确到0.01g。
f)沿纸环上描绘的投影轮廓线剪下未投影的部分，用天平称量剩余纸环的质量，记作m sa，精确至0.01g 。
g) 将同一试样的另一面“b ”朝上，使用新的纸环，重复9.2a)至9.2f)的步骤。
h) 每个样品上至少取3个试样，3个试样的正反两面均须进行试验，由此对一个样品至少进行六次上述操作。
9.3 结果计算按以下所述进行计算：a ）对于所测试的每一个直径的试样，按照9.3c ）和9.3d ）分别计算。
b) 对于每个样品有6个测试结果，用下式计算其悬垂系数D ，以百分数表示：100sa prm D m =⨯ 其中： m pr - 纸环的初始质量（未剪取前），单位克（g ）；m sa - 投影部分的纸环质量，单位克（g ）。
c ） 分别计算试样“a ”面和“b ”面悬垂系数平均值，以百分数表示。
d ） 计算试样悬垂系数的总体平均值，以百分数表示。
9.4 试验报告试验报告应包括以下内容:a ）参照了标准ISO 9073本部分的测试方法，即ISO 9073-9；b ）所测试材料的完整描述及取样方法；c ）测试机构的名称和地址；d ）试验仪器的制造商和型号；e ）所用模板的直径（如24cm 、30cm 或36cm ）；f ）实验室测试环境；g ）每个样品的试样数量；h ）若用计算机处理数据，说明使用的软件和及其版本；i ）任何偏离标准测试程序之处；j ）标准偏差或变异系数；k ）样品是否预先进行了调湿，及调湿所用时间；l ）试验中出现的任何异常现象；m ）直径为30cm 试样的试验结果，若选用了直径为24cm 或36cm 的试样，其试验结果也应在报告中显示。
包括以下信息：ISO 9073-9：2008（E）7 1）每个试样（a）面和（b）面各自的悬垂系数；2）试样（a）面和（b）面各自的悬垂系数平均值；3）每个样品总体悬垂系数的平均值；4）每个试样上出现的折曲数，以及每个样品的折曲数平均值。
10 方法B，图像处理法10.1 设备方法B所用设备见5.1和5.3，以及图3和图4。
悬垂仪使用者手册对于操作此方法必不可少。
手册中相机和软件接口由DM技术有限公司提供。
1- 相机2- 相机支架和轴3- 白色片材4- 仪器箱体图 3 用于图像处理的悬垂仪图 4仪器示意图注：此图像处理技术不需透明纸环，亦不需实验者标记、剪下纸环、称重和计算。
10.2试验步骤按照以下步骤进行试验：a）用白色片材将悬垂仪的盖子（5.1.1）完全遮住。
b）将试样放在下夹持盘上，让定位针穿过试样的中心。
然后将上夹持盘放在试样上，其定位针穿过圆盘中心孔。
c）放下仪器盖，秒表（5.1.3）开始计时。
注：放下仪器盖会使夹持盘和试样间有所移动。
d）30秒后，打开光源，在保存图像前，注意使相机所拍图像置于中心位置。
e）立即运行评估软件（5.3.3）。
点击相机图标，拍摄映在白色片材（5.3.4）上的投影图像。
f）选择试样直径，进行参数设置。
g）点击“image capture”键，并调节数码相机到“view finder”界面。
首先，点击调节设置，并按照使用手册所示进行设置。
h）在相同的“view finder”界面上保存图像。
i）在“threshold determination”屏幕：1）勾选[√]“overlay”并将两个滑块完全移到左边或是Ф处。
2）移动“darker than”的滑块，直到悬垂图像完全为蓝色。
3）移动“brighter than”的滑块，直到支撑板完全为黑色。
4）关闭“overlay”。
ISO 9073-9：2008（E）9 5）点击[OK]。
j）在“processed image”界面，噪声可进行编辑。
k）如果黑白图像[经10.2 i）的校准步骤]有噪声（黑色中有白点或是白色中有黑点），使用屏幕左侧的工具使图像清晰。
