地铁隧道监控量测施工方案1. 背景隧道监控量测是地铁建设中的重要环节，旨在确保隧道的安全性和稳定性。
本方案将介绍地铁隧道监控量测施工的方法和步骤。
2. 施工步骤2.1 安装监控系统在隧道内部安装监控系统，包括摄像机、传感器和数据采集设备。
监控系统应能监测隧道内的温度、湿度、位移等情况，并能实时传输数据。
2.2 校准设备在施工前，需要确保监控系统的准确性和可靠性。
对于传感器和摄像机，需要进行校准，以获得准确的监测数据。
2.3 数据采集与分析监控系统将实时采集隧道的数据，并进行分析和处理。
通过对数据的分析，可以评估隧道的安全性，及时发现潜在风险，并采取相应的措施。
2.4 报告生成与反馈根据监测数据生成报告，将监测情况以图表和文字形式呈现。
报告应包括监测结果、分析和建议，以及针对潜在风险的措施。
报告应定期提交给相关部门，并根据需要进行更新和修订。
3. 安全措施在施工过程中，需要采取有效的安全措施，确保施工人员和设备的安全。
施工人员应接受相关培训，并遵守相关的安全规定和操作程序。
4. 项目管理为了保证施工顺利进行，需要建立有效的项目管理制度。
包括施工计划的制定和执行、进度控制、质量管理等方面的工作。
5. 沟通与配合隧道监控量测施工涉及多个部门和单位的配合，需要建立良好的沟通机制。
各部门之间应保持密切联系，及时共享信息和解决问题。
6. 风险评估与管理在施工过程中，应对潜在的风险进行评估和管理。
根据监测数据和施工情况，及时调整施工计划和措施，以降低风险和确保施工质量。
7. 结束工作隧道监控量测施工结束后，需要对施工过程进行总结和评估。
评估结果应反馈给相关部门，以及时改进和提升施工质量。
以上是地铁隧道监控量测施工方案的简要介绍，具体的施工细节和注意事项可以根据实际情况进行调整和完善。
为了保证施工质量和安全性，我们建议在施工过程中充分利用现有技术和经验，并遵循相关法规和标准。

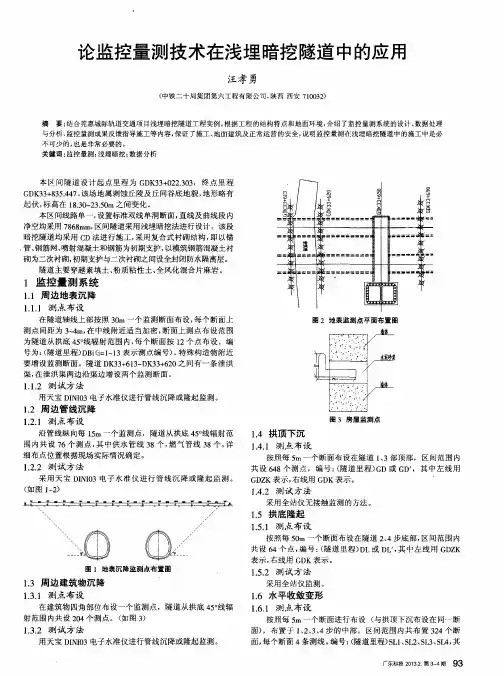

浅埋暗挖法施工地铁区间隧道监控量测的实施摘要：地铁施工引发的地表沉陷对地表的阻碍程度及操纵方式，是地铁建设者十分关注的问题。
文章详细介绍了在地铁工程施工中监控量测目的、内容及方式，为尔后地铁工程施工中监控量测提供了参考。
关键词：监控量测地表沉降基点拱顶变形地下工程施工是在地层内部进行，施工不可幸免扰动地层，引发的地层变形会致使地表建筑和既有的管线设施破坏。
因此，地铁隧道施工要考虑对城市环境的阻碍。
隧道施工引发的地层变形，专门是在地面建筑设施密集、交通忙碌、地下水丰硕的城市中进行地铁隧道施工，关于地铁开挖进程引发地层的力学响应在时刻和空间上的规律，不同施工方式的不同力学响应能够通过施工监测实现，并及时预测地层变形的进展，反馈施工，操纵地下工程施工对环境的阻碍程度。
1 量测目的施工监测在施工中有着极为重要的作用。
其监测的目的包括：（1）保证施工平安。
浅埋暗挖法施工的地铁区间隧道会不同程度地对周边环境产生必然的阻碍，因此，通过及时、准确的现场监测结果判定地铁隧道结构的平安及周边环境的平安，并及时反馈施工，调整设计、施工参数，减小结构及周边环境的变形，保证工程平安。
（2）预测施工引发的地表变形。
依照地表变形的进展趋势决定是不是采取爱惜方法，并为确信经济、合理的爱惜方法提供依据。
（3）操纵各项监测指标。
依照已有的体会及标准要求，检查施工中的各项环境操纵指标是不是超过许诺范围，并在发生环境事故时提供仲裁依据。
（4）验证支护结构设计，指导施工。
地下结构设计中采纳的设计原理与现场实测的结构受力、变形情形往往有必然的不同，因此，施工中及时的监测信息反馈关于设计方案的完善和修正有专门大的帮忙。
（5）总结工程体会，提高设计、施工技术水平。
地下工程施工中结构及周边环境的受力、变形资料关于设计、施工总结体会有专门大帮忙。
2 量测项目监控量测可分为必测项目和选测项目两类。
监测的要紧范围是：区间结构物中线外缘双侧30m范围内的地下、地面建（构）筑物管线、地面及道路。

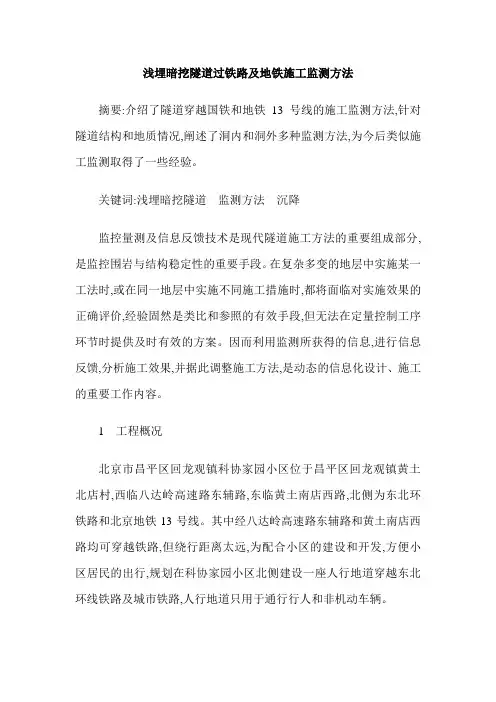

浅埋暗挖隧道过铁路及地铁施工监测方法摘要:介绍了隧道穿越国铁和地铁13号线的施工监测方法,针对隧道结构和地质情况,阐述了洞内和洞外多种监测方法,为今后类似施工监测取得了一些经验。
关键词:浅埋暗挖隧道监测方法沉降监控量测及信息反馈技术是现代隧道施工方法的重要组成部分,是监控围岩与结构稳定性的重要手段。
在复杂多变的地层中实施某一工法时,或在同一地层中实施不同施工措施时,都将面临对实施效果的正确评价,经验固然是类比和参照的有效手段,但无法在定量控制工序环节时提供及时有效的方案。
因而利用监测所获得的信息,进行信息反馈,分析施工效果,并据此调整施工方法,是动态的信息化设计、施工的重要工作内容。
1 工程概况北京市昌平区回龙观镇科协家园小区位于昌平区回龙观镇黄土北店村,西临八达岭高速路东辅路,东临黄土南店西路,北侧为东北环铁路和北京地铁13号线。
其中经八达岭高速路东辅路和黄土南店西路均可穿越铁路,但绕行距离太远,为配合小区的建设和开发,方便小区居民的出行,规划在科协家园小区北侧建设一座人行地道穿越东北环线铁路及城市铁路,人行地道只用于通行行人和非机动车辆。
拟建中的人行地道位于回龙观医院西路西侧75m处,与东北环铁路斜交,交角为86°,相交处铁路里程为东北环线K60m+563m,轻轨里程K17+550m。
该处既有铁路四股线,自南向北依次为联络线、东北环线及两条城铁线路,均为直线,50kg/m轨,钢筋混凝土轨枕。
其中国铁为普通线路、电气化铁路;城铁为无缝线路、地上第三轨供电。
在国铁和城铁之间预留东北环线复线位置,与既有东北环线相距5m。
该处为高填土路基,路基高约4m～5m。
人行地道下穿铁路段呈南北走向,全长76.4m,为圆拱直墙结构隧道净宽2.5m,净高2.75m,隧道最大埋深7m,坡度为平坡。
施工竖井设在铁路两侧,竖井一衬净空尺寸为4.5m×4.5m。
2 工程地质从地质钻探报告得知,本工程地层隧道顶部覆盖2.5m～5.0m的粉质粘土层,最上部为2.0m厚的素填土。

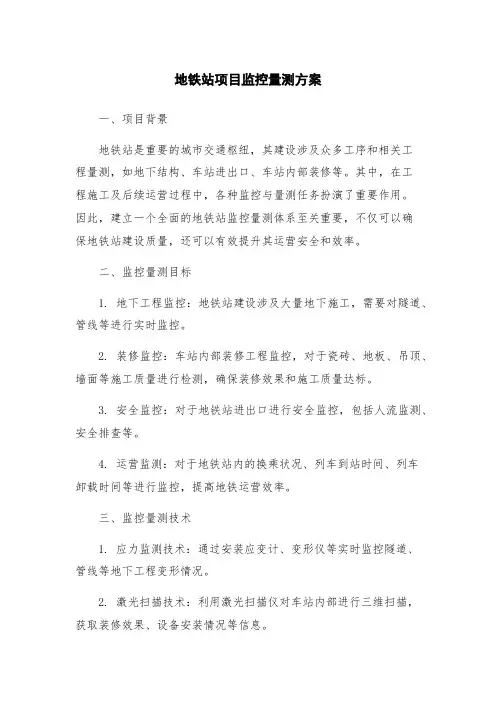

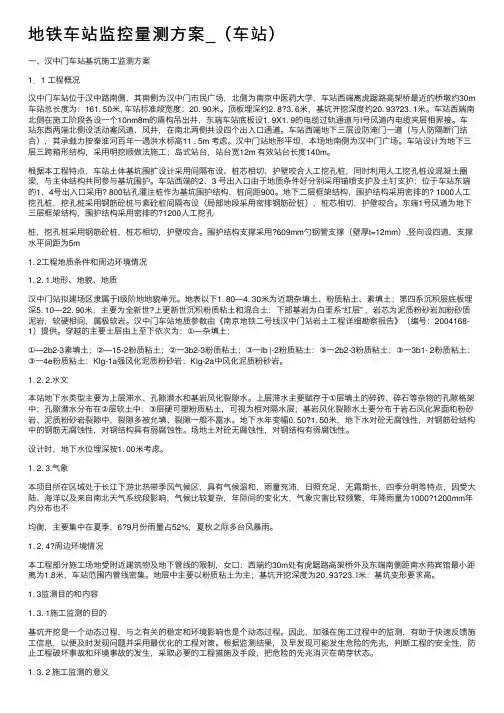

地铁站项目监控量测方案一、项目背景地铁站是重要的城市交通枢纽，其建设涉及众多工序和相关工程量测，如地下结构、车站进出口、车站内部装修等。
其中，在工程施工及后续运营过程中，各种监控与量测任务扮演了重要作用。
因此，建立一个全面的地铁站监控量测体系至关重要，不仅可以确保地铁站建设质量，还可以有效提升其运营安全和效率。
二、监控量测目标1. 地下工程监控：地铁站建设涉及大量地下施工，需要对隧道、管线等进行实时监控。
2. 装修监控：车站内部装修工程监控，对于瓷砖、地板、吊顶、墙面等施工质量进行检测，确保装修效果和施工质量达标。
3. 安全监控：对于地铁站进出口进行安全监控，包括人流监测、安全排查等。
4. 运营监测：对于地铁站内的换乘状况、列车到站时间、列车卸载时间等进行监控，提高地铁运营效率。
三、监控量测技术1. 应力监测技术：通过安装应变计、变形仪等实时监控隧道、管线等地下工程变形情况。
2. 激光扫描技术：利用激光扫描仪对车站内部进行三维扫描，获取装修效果、设备安装情况等信息。
3. 视频监控技术：对地铁站进出口等区域进行视频监控，确保人流安全和站点安全。
4. 智能感应技术：在地铁站内部安装智能感应设备，对人流进行监测，包括换乘状况、紧急情况等。
五、监控量测方案实施1. 建立监控体系：根据监控目标，建立监控体系，包括监控设备、感应设备、监控软件等。
2. 实施监控装置：根据设备安装要求，选择科学合理的位置安装监控装置、感应设备以及安全预警设施等。
3. 实施监控软件：依据监控软件的要求，进行软件设置、数据采集等操作。
4. 参数校准和维护：对监控设备和感应设备进行定期维护和校准，确保监控量测的准确性和稳定性。
5. 数据统计和分析：对监测数据进行统计和分析，及时发现问题并进行纠正，为地铁站建设和运营提供数据支持。
六、监控量测方案执行效果1. 提高了地铁建设的质量和安全性。
2. 优化了地铁站的运营效率和流程。
3. 在地铁站行业内，积累了宝贵的监控量测技术和应用经验。
地铁浅埋暗挖隧道区间及车站监控量测方案监控量测方案1.1施工监测概述以往的理论研究和施工实践均表明，在地下工程施工过程中，地层应力状态的改变将直接导致结构产生位移和变形，同时也会对地表及周边环境造成一定的影响。
当这种位移和影响超出一定范围，必然对结构产生破坏，并影响到上方地表和临近建筑的安全使用。
本标段工程包括一座明暗结合车站和两段暗挖区间。
工程所处地理位置复杂，地下管线众多，给施工监测工作制造了很大的困难。
如何保证施工不影响这些构筑物的正常使用，如何做到“未雨绸缪”，施工中的监控量测都将发挥极其重要的作用。
监控量测作为工程施工中的重要一环，必须得到重视，且作为一道工序纳入到施工组织设计中去。
其主要目的为：1）了解暗挖隧道支护结构和周围地层的变形情况，为施工日常管理提供信息，保证施工安全。
车站支护结构和周围土体的变形及应力状态和其稳定情况密切相关，车站支护结构和周围土体各种破坏形式产生之前通常有大的位移、变形、受力异常等，监测数据和成果是现场施工管理和技术人员判断工程是否安全的重要依据。
因此，在施工过程中，通常依据观测结果来验证施工方案的正确性，调整施工参数，必要时采取辅助工程措施，以此达到信息化施工目的。
2）修改工程设计监测除表明工程的“安全状况”外，通过研究监测成果，判断结构的安全稳定性。
有助于对工程设计进行修改，并通过监测数据与理论上的工程特性指标进行比较，以便了解设计的合理程度。
3）保证施工影响范围内建筑物、地下管线的正常使用，为合理确定保护措施提供依据。
4）验证支护结构设计，为支护结构设计和施工方案的修订提供反馈信息。
我国当前地下工程支护结构设计基本处于半经验半理论状态，土压力多采用经典的理论公式，与现场情况有一定差异。
且地下结构周围土层软弱，复杂多变，结构设计的荷载常不确定。
而且，荷载与支护结构变形、施工工艺也有直接关系。
因此，在施工中迫切需要知道现场实际的应力和变形情况，与设计值进行比较，必要时对设计方案和施工过程进行修改。
监控量测方案1.1施工监测概述以往的理论研究和施工实践均表明，在地下工程施工过程中，地层应力状态的改变将直接导致结构产生位移和变形，同时也会对地表及周边环境造成一定的影响。
当这种位移和影响超出一定范围，必然对结构产生破坏，并影响到上方地表和临近建筑的安全使用。
本标段工程包括一座明暗结合车站和两段暗挖区间。
工程所处地理位置复杂，地下管线众多，给施工监测工作制造了很大的困难。
如何保证施工不影响这些构筑物的正常使用，如何做到“未雨绸缪”，施工中的监控量测都将发挥极其重要的作用。
监控量测作为工程施工中的重要一环，必须得到重视，且作为一道工序纳入到施工组织设计中去。
其主要目的为：1）了解暗挖隧道支护结构和周围地层的变形情况，为施工日常管理提供信息，保证施工安全。
车站支护结构和周围土体的变形及应力状态和其稳定情况密切相关，车站支护结构和周围土体各种破坏形式产生之前通常有大的位移、变形、受力异常等，监测数据和成果是现场施工管理和技术人员判断工程是否安全的重要依据。
因此，在施工过程中，通常依据观测结果来验证施工方案的正确性，调整施工参数，必要时采取辅助工程措施，以此达到信息化施工目的。
2）修改工程设计监测除表明工程的“安全状况”外，通过研究监测成果，判断结构的安全稳定性。
有助于对工程设计进行修改，并通过监测数据与理论上的工程特性指标进行比较，以便了解设计的合理程度。
3）保证施工影响范围内建筑物、地下管线的正常使用，为合理确定保护措施提供依据。
4）验证支护结构设计，为支护结构设计和施工方案的修订提供反馈信息。
我国当前地下工程支护结构设计基本处于半经验半理论状态，土压力多采用经典的理论公式，与现场情况有一定差异。
且地下结构周围土层软弱，复杂多变，结构设计的荷载常不确定。
而且，荷载与支护结构变形、施工工艺也有直接关系。
因此，在施工中迫切需要知道现场实际的应力和变形情况，与设计值进行比较，必要时对设计方案和施工过程进行修改。
施工监测是支护结构设计的重要组成部分。
5）积累资料，以提高地下工程的设计和施工水平。
支护结构的围岩压力分布受支护方式、支护结构刚度、施工过程和被支护围岩种类的影响，常很复杂，现行设计分析理论尚未达到成熟的阶段，积累完整准确的地下工程开挖与支护监测结果，对于总结工程经验，完善设计分析理论是很有价值的。
1.2施工监测设计1.2.1监控量测设计依据工程土建施工监测方案依据如下标准进行编制：1) 本工程土建施工招标文件及设计说明；2) 中华人民共和国国家标准《地下铁道、轻轨交通工程测量规范》GB50308-1999；3) 中华人民共和国国家标准《地下铁道工程施工及验收规范》GB50299-1999；4)《建筑变形测量规程》JGJ/T8-97；5)《全球定位系统城市测量技术规程》CJJ73-97；6)《工程测量规范》GB50026-93；7)《城市测量规范》CJJ13-87；8)《城市地下水动态观测规程》CJJ/T76-98；9)《建筑基坑支护技术规程》JGJ120-99；10)《岩土工程安全监测手册》。
1.2.2监控量测方案设计原则在地下工程中进行量测，绝不是单纯地为了获取信息，而是把它作为施工管理的一个积极有效的手段，因此量测信息首先应能确切地预报破坏和变形等未来的动态，对设计参数和施工流程加以监控，以便及时掌握围岩动态而采取适当的措施（如预估最终位移值、根据监控基准调整、修改开挖和支护的顺序和时机等）。
其次还应能满足作为设计变更的重要信息和各项要求，如提供设计、施工所需的重要参数（初始位移速度、作用荷载等）。
施工监测是一项系统工程，监测工作的成败与选用监测方法的选取及测点的布置直接相关。
根据以往监测工作的经验，归纳以下5条原则。
1）可靠性原则：可靠性原则是监测系统设计中所考虑的最重要的原则。
为了确保其可靠性，必须做到：（1）系统需要采用可靠的仪器；（2）应在监测期间保护好测点。
2）多层次监测原则：多层次监测原则的具体含义有四点：（1）在监测对象上以位移为主，兼顾其它监测项目；（2）在监测方法上以仪器监测为主，并辅以巡检的方法；（3）在监测仪器选择上以机测仪器为主，辅以电测仪器；（4）考虑分别在地表、及临近建筑物与地下管线上布点以形成具有一定测点覆盖率的监测网。
3）重点监测关键区的原则：在具有不同地质条件和水文地质条件、周围建筑物及地下管线段，其稳定的标准是不同的。
稳定性差的地段应重点进行监测，以保证建筑物及地下管线的安全。
4）方便实用原则：为减少监测与施工之间的干扰，监测系统的安装和测量应尽量做到方便实用。
5）经济合理原则：系统设计时考虑实用的仪器，不必过分追求仪器的先进性，以降低监测费用。
1.2.3施工监测内容本工程包括一座明暗结合结构车站和两段暗挖区间，工程场地周围地理位置复杂，场区范围内管线众多，为有效保护周围建筑物和地下管线，以及结构自身的安全，本工程变形量测控制按一级安全等级考虑，施工期间必须加强监控量测，根据设计说明要求和工程的实际情况确定监测内容，监测内容按照车站结构和暗挖区间隧道划分。

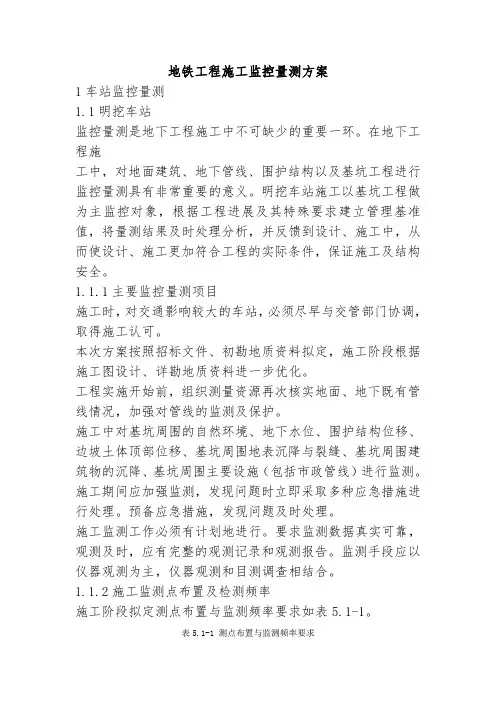

1）车站结构监控量测本工程车站结构的监测工作按照明挖结构施工和暗挖施工两部分进行叙述。
根据设计要求和本车站的实际情况，确定明挖部分的监控量测项目主要包括：地层及支护情况观察；地表沉降；地面建筑、地下管线及构筑物变化；围护结构桩体水平位移；围护结构钢支撑轴力；钢筋内力（见表1-1所示）。
依据监测项目确定所使用的量测设备，测量设备必须经过计量检测部门的检定，具有检定合格证。
经过现场勘查和工程结构受力情况分析以及以往类似工程施工的监控量测经验，并且结合工程设计要求，确定监测点位和监测范围。
监测频率的确定按照工程施工的进度情况和监测变形速度情况确定。
一般在工程部位施工期间和测量监测发现变形速度较快时，量测的频率较大，在平时状况下，监测频率按照设计要求确定。
车站明挖监控量测表表1-1车站暗挖部分的测量监测项目主要包括：地层及支护情况观察；拱顶下沉；净空收敛；底部隆起；地表沉降；钢筋内力监测（见表1－2所示）。
车站暗挖部分的监测内容和明开部分有一些项目是重复的，尤其是在地面监测的项目，是因为明开和暗挖的施工工艺、施工顺序是不一样的，造成在监测过程中监测的重点、布点方法有所不同，在施工监测过程中应该区别对待。
暗挖工程的监测工作受施工限制具有更大的测量难度，暗挖施工中对监测数据的依赖程度也更大。
在监测工程中，根据施工特点布设监测点位，合理确定测量方法和测量路线，严格执行测量规程，确保监测数据的准确、可靠。
车站暗挖监控量测表表1-2注：B为开挖跨度；d为天数。
2）区间竖井及暗挖隧道监控量测区间暗挖隧道包括：科－知区间和知－学区间。
科－知区间线路全长909.9米，知－学区间线路全长914.531米，两个区间均在中部设立施工竖井，隧道采用短台阶法施工，隧道为单孔单线马蹄形隧道。
区间竖井的监测项目主要有：竖井内外观察；竖井结构收敛（净空收敛）、临近建筑物、地下管线变化和地表下沉（见表1－3所示）。
区间暗挖隧道的主要监测项目有：洞内外观察；洞周收敛（净空收敛）；拱顶下沉；地表下沉；临近建筑物、地下管线及构筑物的变形；侧向土压力；衬砌、钢架应力和底部隆起等内容，见表1－4所示。
监测布点方法和监测频率的确定同车站暗挖结构的监测。
区间隧道施工竖井的监测项目参考车站明挖结构监测，监测布点数量少于车站明挖结构。
注：B为开挖跨度；d为天数。
1.2.4施工监测点布置1）施工监测点按照下列原则布置（1）观测点类型和数量的确定结合工程性质、地质条件、设计要求、施工特点等因素综合考虑。
（2）为验证设计数据而设的测点，布置在设计中最不利位置和断面上，为结合施工而设的测点布置在相同工况下的最先施工部位，其目的是及时反馈信息、指导施工。
（3）表面变形测点的位置既要考虑反映监测对象的变形特征，又要便于应用仪器进行观察，还要有利于测点的保护。
（4）埋设测点不影响和妨碍结构的正常受力，不削弱结构的变形刚度和强度。
（5）在实施多项内容测试时，各类测点的布置在时间和空间上有机结合，力求使一个监测部位能同时反映不同的物理变化量，找出内在的联系和变化规律。
（6）根据监测方案在施工前提前布置好各监测点，以便监测工作开始时，监测元件进入稳定的工作状态。
（7）测点在施工过程中遭到破坏时，应尽快在原来位置或尽量靠近原来位置补设测点，保证该点观测数据的连续性。
2）地表沉降观测点大多需要布设在交通繁忙的知春路上，测点的设置采用地面钻孔60厘米，穿透路面层和二灰层，达到原状土，灌入细砂，然后安置80厘米φ20钢筋。
周围建筑物的沉降观测点除采用勘察院的布点外，需要和建筑物的产权单位协商或直接由产权单位在建筑物（构筑物）结构上布设点位，点位应牢固、可靠并且耐用，一般采用钢筋头垂直镶入结构，用混凝土磨平。
其他监测项目的布点根据设点项目和元件构造原理合理设置。
1.2.5监测控制标准、警戒值1）监测控制标准监控量测管理基准值是根据有关规范、规程、计算资料及类似工程经验制定的。
对于不同的监测对象和不同的监测内容有不同的监测控制标准，分别采用如下标准：（1）地表沉降控制标准根据地表的沉降速率和沉降量以及土质情况确定地表沉降量的控制标准，车站明挖结构的沉降量一般控制在30mm，重点地段地表沉降允许值为15mm；区间隧道的沉降量一般控制在60 mm，重点地段地表沉降允许值为30mm。
（2）建筑物沉降控制标准桩基础建筑物允许最大沉降值不应大于10mm；天然地基建筑物允许最大沉降值不应大于30mm。
对于重要建（构）筑物或建（构）筑物本身设计有缺陷、既有变形以及结构本身的附加应力等因素，应重点观测并提高控制标准。
（3）建筑物倾斜控制标准建筑物允许沉降差控制标准如下表所示。
多层和高层建筑物的地基倾斜变形允许值如表1-5所示。
各类建筑物允许倾斜下沉值如表1-6所示。
（4）地下管线及地面控制标准煤气管线的沉降或水平位移均不得超过10mm，每天发展不得超过2mm；自来水管线的沉降或水平位移均不得超过30mm，每天发展不得超过2mm。
注：表中L为柱中心距，单位：米。
注：(a)L指相邻柱基的中心距离，mm，H指自室外地面算起的建筑物高度，m；(b)倾斜是指基础倾斜方向两端点的沉降差与其距离的比值。
承插式接头的铸铁水管、钢筋砼水管两个接头之间的局部倾斜值不应大于0.0025，采用焊接接头的水管两个接头之间的局部倾斜值不应大于0.006，采用焊接接头的煤气管两个接头之间的局部倾斜值不大于0.002。
相应的道路沉降按上述相应管线的标准进行控制。
（5）隧道拱顶位移及收敛控制标准隧道拱顶沉降控制值为20mm 。
隧道周边容许相对收敛量如表1-7所示。
隧道施工中出现下列情况之一时，应立即停工，并采取措施进行处理：(a)量测数据有不断增大的趋势；(b)支护结构变形过大或出现明显的受力裂缝且不断发展；(c) 时态曲线长时间没有变缓趋势。
