PSK(DPSK)调制与解调

通信原理课程设计报告一. 2DPSK基本原理1.2DPSK信号原理2DPSK方式即是利用前后相邻码元的相对相位值去表示数字信息的一种方式。

现假设用Φ表示本码元初相与前一码元初相之差，并规定：Φ＝0表示0码，Φ＝π表示1码。

则数字信息序列与2DPSK信号的码元相位关系可举例表示如2PSK信号是用载波的不同相位直接去表示相应的数字信号而得出的，在接收端只能采用相干解调，它的时域波形图如图2.1所示。

图1.1 2DPSK信号在这种绝对移相方式中，发送端是采用某一个相位作为基准，所以在系统接收端也必须采用相同的基准相位。

如果基准相位发生变化，则在接收端回复的信号将与发送的数字信息完全相反。

所以在实际过程中一般不采用绝对移相方式，而采用相对移相方式。

定义∆Φ为本码元初相与前一码元初相之差，假设：∆Φ=0→数字信息“0”；∆Φ=π→数字信息“1”。

则数字信息序列与2DPSK信号的码元相位关系可举例表示如下：数字信息： 1 0 1 1 0 1 1 1 0 1DPSK信号相位：0 π π 0 π π 0 π 0 0 π或：π 0 0 π 0 0 π 0 π π 02. 2DPSK信号的调制原理一般来说，2DPSK信号有两种调试方法，即模拟调制法和键控法。

2DPSK 信号的的模拟调制法框图如下图 1.2.1，其中码变换的过程为将输入的单极性不归零码转换为双极性不归零码。

图1.2.1 模拟调制法2DPSK信号的的键控调制法框图如下图1.2.2，其中码变换的过程为将输入的基带信号差分，即变为它的相对码。

选相开关作用为当输入为数字信息“0”时接相位0，当输入数字信息为“1”时接pi。

图1.2.2 键控法调制原理图3. 2DPSK信号的解调原理2DPSK信号最常用的解调方法有两种，一种是极性比较和码变换法，另一种是差分相干解调法。

(1) 2DPSK信号解调的极性比较法它的原理是2DPSK信号先经过带通滤波器，去除调制信号频带以外的在信道中混入的噪声，再与本地载波相乘，去掉调制信号中的载波成分，再经过低通滤波器去除高频成分，得到包含基带信号的低频信号，将其送入抽样判决器中进行抽样判决的到基带信号的差分码，再经过逆差分器，就得到了基带信号。

电子科技大学通信学院《二相BPSK(DPSK)调制解调实验指导书》二相BPSK(DPSK)调制解调实验班级学生学号教师二相BPSK(DPSK)调制解调实验指导书二相BPSK(DPSK)调制解调实验一、实验目的1、掌握二相BPSK(DPSK)调制解调的工作原理。

2、掌握二相绝对码与相对码的变换方法。

3、熟悉BPSK(DPSK)调制解调过程中各个环节的输入与输出波形。

4、了解载波同步锁相环的原理与构成，观察锁相环各部分工作波形。

5、了解码间串扰现象产生的原因与解决方法，能够从时域和频域上分析经过升余弦滚降滤波器前后的信号。

6、掌握Matlab软件的基本使用方法，学会Simulink环境的基本操作与应用。

二、实验原理数字信号载波调制有三种基本的调制方式：幅移键控（ASK），频移键控（FSK）和相移键控（PSK）。

它们分别是用数字基带信号控制高频载波的参数如振幅、频率和相位，得到数字带通信号。

PSK调制在数字通信系统中是一种极重要的调制方式，它的抗干扰噪声性能及通频带的利用率均优于ASK幅移键控和FSK频移键控。

由于PSK调制具有恒包络特性，频带利用率比FSK高，并在相同的信噪比条件下误码率比FSK低。

同时PSK调制的实现也比较简单。

因此，PSK技术在中、高数据传输中得到了十分广泛的应用。

BPSK是利用载波相位的变化来传递数字信息，而振幅和频率保持不变。

在BPSK中，通常用初始相位0和π分别表示二进制“1”和“0”。

其调制原理框图如图1所示，解调原理框图如图2所示。

图1 BPSK的模拟调制方式由于在BPSK 信号的载波恢复过程中存在着载波相位0 和180 的不确定性反向，所以在实际的BPSK 通信系统设计中，往往采用差分编解码的方法克服这个问题。

差分编解码是利用前后信号相位的跳变来承载信息码元，不再是以载波的绝对相位传输码元信息。

差分编解码的原理可用下式描述。

1n n n d b d -=⊕ 1ˆˆˆn n n b d d -=⊕ 其中第一个公式为差分编码原理，第二个公式为差分解码原理。

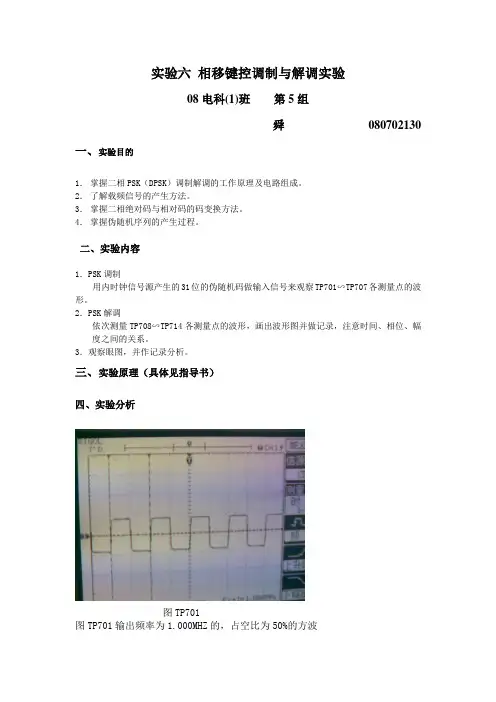

实验六相移键控调制与解调实验08电科(1)班第5组舜080702130 一、实验目的1．掌握二相PSK（DPSK）调制解调的工作原理及电路组成。

2．了解载频信号的产生方法。

3．掌握二相绝对码与相对码的码变换方法。

4．掌握伪随机序列的产生过程。

二、实验内容1．PSK调制用内时钟信号源产生的31位的伪随机码做输入信号来观察TP701∽TP707各测量点的波形。

2．PSK解调依次测量TP708∽TP714各测量点的波形，画出波形图并做记录，注意时间、相位、幅度之间的关系。

3．观察眼图，并作记录分析。

三、实验原理（具体见指导书）四、实验分析图TP701图TP701输出频率为1.000MHZ的，占空比为50%的方波图TP702-TP701图TP702输出31位伪随机码为：1111100011011101010000100101100图TP703-TP702图TP703输出经差分变换后的编码序列,信号一为TP703波形信号二为TP704波形,信号一位绝对码{ai}信号二为相对码{bi}，理论上二相编码的逻辑关系为：bi=ai+bi-1,图TP703-702的信号二有相位延迟，所以此图片满足：bi+1=ai+bi.图TP705-TP706图TP705-TP706两信号双踪，信号一为0相载波，频率为5.025MHZ的近似方波信号；信号二为∏相载波，频率为5.00MHZ的近似方波信号。

图TP707-TP703图TP707-TP703,信号一TP703做同步信号,信号二TP707的PSK调制，信号一为“0”时对应于信号二0相载波，信号一为“1”时对应于信号二∏相载波图TP714-TP702图TP714-TP702两信号双踪，信号一为TP702，信号二为 TP714，信号二不能正确解调出信号一，可能是实验箱的问题其编号为：H0701042。

实验六2PSK调制与解调一、实验目的1、理解二进制移相键控（Phase Shift Keying，PSK）调制和解调的基本原理；2、了解2PSK调制和解调的实现方法。

二、实验原理一个正弦载波。

如果它被一个双极性比特流按照图6-1所示的方案调制，它的极性将在每一次比特流极性改变时跟着改变。

图6-1对正弦波来说，极性的翻转就等价于反相。

因此，乘法器的输出就是BPSK（2PSK）信号。

二进制移相键控的解调可分两个步骤来考虑。

1、限带信号波形的恢复，使其转化到基带信号；2、从基带的限带波形里重建二进制消息比特流。

在本实验中，实现第一步依靠的是一个“窃取”的本地同步载波。

第二步的抽样判决由定标模块实现，最后还应线性解码，重建原始单极性基带信号。

解调原理如图6-2所示。

图6-2三、实验设备1、主机TIMS-301F2、TIMS基本插入模块（1）TIMS-148音频振荡器（Audio Oscillator）（2）TIMS-150乘法器（Multiplier）或TIMS-425正交模块（Quadrature Utilities），此模块集成了2个乘法器和1个加法器（3）TIMS-151移相器（Phase Shifer）（4）TIMS-153序列产生器（Sequence Generator）（5）TIMS-154可调低通滤波（Tuneable LPF）（6）TIMS-402定标模块(decision-maker module)（7）TIMS-406线性编码器（Line Code Encoder）（8）TIMS-407线性译码器（Line Code Decoder）3、计算机4、Pico虚拟仪器四、实验步骤1、将Tims系统中音频振荡（Audio Oscillator）、移相器（Phase Shifter）、序列码产生器（Sequence Generator）、线性编码器（Line-code Encode）、乘法器（Multiplier）按图6-3连接。

通信原理第五次实验报告电⼦信息⼯程学院12级通信原理实验报告班级：指导⽼师：学期：实验7 PSK DPSK调制解调实验⼀、实验⽬的1. 掌握PSK DPSK调制解调的⼯作原理及性能要求；2. 进⾏PSK DPSK调制、解调实验，掌握电路调整测试⽅法；3. 掌握⼆相绝对码与相对码的码变换⽅法。

⼆、实验仪器1．信道编码与ASK、FSK、PSK、QPSK调制，位号：A、B位2．PSK/QPSK解调模块，位号：C位3．时钟与基带数据发⽣模块，位号： G位4．复接/解复接、同步技术模块，位号：I位5．100M双踪⽰波器1台6．信号连接线6根三、实验原理（⼀） PSK、DPSK调制电路⼯作原理PSK和QPSK采⽤了和FSK相同的实验模块：“信道编码与ASK、FSK、PSK、QPSK调制”模块，该模块由于采⽤了可编程的逻辑器件，因此通过切换内部的编程单元，即可输出不同的调制内容，PSK，DPSK调制电路原理框图如下如所⽰：图7-1 PSK、DPSK调制电路原理框图图7-1中，基带数据时钟和数据，通过JCLK和JD两个铆孔输⼊到可编程逻辑器件中，由可编程逻辑器件根据设置的⼯作模式，完成PSK和DPSK的调制，因为可编程逻辑器件为纯数字运算器件，因此调制后输出需要经过D/A器件，完成数字到模拟的转换，然后经过模拟电路对信号进⾏调整输出，加⼊跟随器，完成了整个调制系统。

PSK/DPSK调制系统中，默认输⼊信号应该为32K的时钟信号，在时钟与基带数据发⽣模块有32K的M序列输出，可供该实验使⽤，可以通过连线将时钟和数据送到JCLK和JD输⼊端。

标有PSK.DPSK个输出铆孔为调制信号的输出测量点，可以通过按动模块上的SW01按钮，切换PSK.DPSK铆孔输出信号为PSK或DPSK，同时LED指⽰灯会指⽰当前输出内容的⼯作状态。

2．相位键控解调电路⼯作原理⼆相PSK(DPSK)解调器电路采⽤科斯塔斯环(Constas环)解调，其原理如图7-2所⽰。

psk调制与解调实验报告PSK调制与解调实验报告引言：调制与解调是通信领域中非常重要的技术，它们被广泛应用于无线通信、卫星通信、光纤通信等领域。

相位移键控调制（Phase Shift Keying, PSK）是一种常见的数字调制技术，本实验旨在通过实践，深入了解PSK调制与解调的原理和实际应用。

一、实验目的本实验的主要目的是掌握PSK调制与解调的基本原理，熟悉其实际应用，并通过实验验证理论知识的正确性。

二、实验器材1. 信号发生器2. 频谱分析仪3. 示波器4. 电脑及相关软件三、实验原理1. PSK调制PSK调制是利用不同相位表示数字信号的一种调制技术。

常见的PSK调制方式有二进制相移键控调制（Binary Phase Shift Keying, BPSK）和四进制相移键控调制（Quadrature Phase Shift Keying, QPSK）等。

BPSK调制将0和1分别映射为相位为0和π的两种状态，而QPSK调制则将00、01、10和11分别映射为相位为0、π/2、π和3π/2的四种状态。

2. PSK解调PSK解调是将接收到的PSK信号转化为数字信号的过程。

解调的关键是从接收到的信号中提取出相位信息。

常用的解调方法有相干解调和非相干解调。

相干解调需要与发送信号保持相位同步，而非相干解调则不需要。

四、实验步骤1. 设置信号发生器的频率和幅度，选择合适的PSK调制方式。

2. 连接信号发生器和频谱分析仪，观察并记录调制后的信号频谱。

3. 将调制后的信号输入到示波器中，观察并记录波形。

4. 通过解调器将接收到的信号转化为数字信号。

5. 使用电脑及相关软件进行信号解调的仿真实验，比较实验结果与理论分析的差异。

五、实验结果与分析1. 调制实验结果根据实验步骤中的设置，我们可以通过频谱分析仪观察到调制后的信号频谱。

根据不同的PSK调制方式，频谱图上会出现不同的频率成分。

通过观察波形，我们可以看到相位的变化对应着信号的变化。

psk调制及解调实验报告PSK调制及解调实验报告引言调制和解调是无线通信中的重要环节，它们能够将信息信号转化为适合传输的信号，并在接收端恢复出原始信息。

本实验旨在通过实际操作，探究PSK调制和解调的原理和实现方法。

一、实验目的本实验的主要目的是掌握PSK调制和解调的原理，实践PSK调制解调的基本方法，并通过实验结果验证理论分析。

二、实验原理1. PSK调制PSK（Phase Shift Keying）调制是一种基于相位变化的数字调制技术。

在PSK调制中，将不同的离散信息码映射到不同的相位，从而实现信息的传输。

常见的PSK调制方式有BPSK（二进制相移键控）、QPSK（四进制相移键控）等。

2. PSK解调PSK解调是将接收到的PSK信号恢复为原始信息信号的过程。

解调器通过检测相位的变化，将相位差映射回相应的信息码。

三、实验器材1. 信号发生器2. 功率放大器3. 混频器4. 示波器5. 电脑四、实验步骤1. 准备工作连接信号发生器、功率放大器和混频器，设置合适的频率和功率。

将混频器的输出连接至示波器，用于观察调制后的信号。

2. BPSK调制实验设置信号发生器输出为二进制序列，将序列与载波进行相位调制。

观察调制后的信号波形并记录。

3. BPSK解调实验将调制后的信号输入到解调器中，通过相位差检测将信号恢复为二进制序列。

观察解调后的信号波形并记录。

4. QPSK调制实验设置信号发生器输出为四进制序列，将序列与载波进行相位调制。

观察调制后的信号波形并记录。

5. QPSK解调实验将调制后的信号输入到解调器中，通过相位差检测将信号恢复为四进制序列。

观察解调后的信号波形并记录。

六、实验结果与分析通过实验观察和记录，可以得到调制和解调后的信号波形。

根据波形的相位变化，可以判断调制和解调是否成功。

在BPSK调制实验中，观察到信号波形只有两个相位，对应二进制序列的两个状态。

解调实验中，通过相位差检测可以准确地恢复出原始的二进制序列。

竭诚为您提供优质文档/双击可除2psk调制与解调实验报告篇一：2psK解调实验报告实验二：2psK和QpsK（院、系）专业班课学号20XX20214420姓名谢显荣实验日期1、2psK实验一、实验目的运用mATLAb编程实现2psK调制过程，并且输出其调制过程中的波形，讨论其调制效果。

二、实验内容编写2psK调制仿真程序。

2psK二进制相移键控，简记为2psK或bpsK。

2psK信号码元的“0”和“1”分别用两个不同的初始相位0和π来表示，而其振幅和频率保持不变。

故2psK信号表示式可写为：s(t)=Acos(w0t+θ)式中，当发送“0”时，θ=0；当发送“1”时，θ=π。

或者写成：╱Acos(w0t)发送“0”时s(t)=╲Acos(w0t+π)发送“1”时由于上面两个码元的相位相反，故其波形的形状相同，但极性相反。

因此，2psK信号码元又可以表示成：╱Acosw0t发送“0”时s(t)=╲-Acosw0t发送“1”时任意给定一组二进制数，计算经过这种调制方式的输出信号。

程序书写要规范，加必要的注释；经过程序运行的调制波形要与理论计算出的波形一致。

三、实验原理数字信号的传输方式分为基带传输和带通传输，在实际应用中，大多数信道具有带通特性而不能直接传输基带信号。

为了使数字信号在带通信道中传输，必须使用数字基带信号对载波进行调制，以使信号与信道的特性相匹配。

这种用数字基带信号控制载波，把数字基带信号变换为数字带通信号的过程称为数字调制。

数字调制技术的两种方法：①利用模拟调制的方法去实现数字式调制，即把数字调制看成是模拟调制的一个特例，把数字基带信号当做模拟信号的特殊情况处理；②利用数字信号的离散取值特点通过开关键控载波，从而实现数字调制。

这种方法通常称为键控法，比如对载波的相位进行键控，便可获得相移键控（psK）基本的调制方式。

图1相应的信号波形的示例101调制原理数字调相：如果两个频率相同的载波同时开始振荡，这两个频率同时达到正最大值，同时达到零值，同时达到负最大值，它们应处于"同相"状态；如果其中一个开始得迟了一点，就可能不相同了。

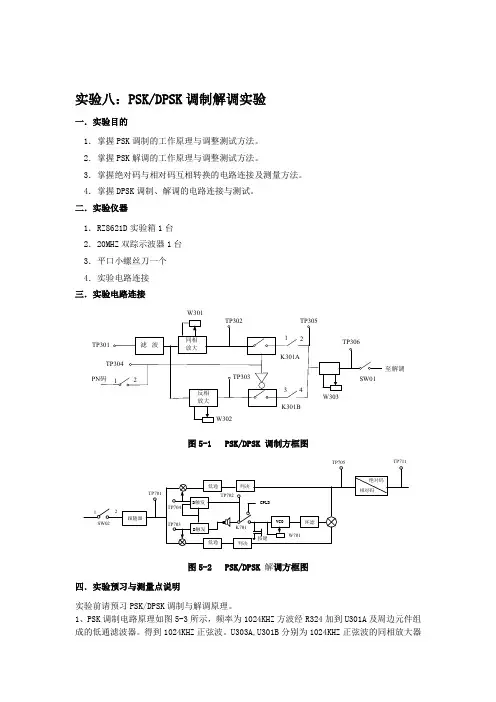

实验八：PSK/DPSK 调制解调实验一．实验目的1．掌握PSK 调制的工作原理与调整测试方法。

2．掌握PSK 解调的工作原理与调整测试方法。

3．掌握绝对码与相对码互相转换的电路连接及测量方法。

4．掌握DPSK 调制、解调的电路连接与测试。

二．实验仪器1．RZ8621D 实验箱1台 2．20MHZ 双踪示波器1台 3．平口小螺丝刀一个 4．实验电路连接 三．实验电路连接至解调W301图5-1 PSK/DPSK 调制方框图TP711图5-2 PSK/DPSK 解调方框图四．实验预习与测量点说明实验前请预习PSK/DPSK 调制与解调原理。

1、PSK 调制电路原理如图5-3所示，频率为1024KHZ 方波经R324加到U301A 及周边元件组成的低通滤波器。

得到1024KHZ 正弦波。

U303A,U301B 分别为1024KHZ 正弦波的同相放大器和反相放大器。

同相正弦波经C308加到模拟门U302A的输入，反相正弦波经C310加到模拟门U302B。

PSK调制的基带数字信号经薄膜开关和插塞选择后分两路，一路直接加到模拟门U302A控制端。

另一路经非门U305A反相后加到模拟门U302B控制端。

两模拟门工作原理与FSK情况相似，这儿不重复，两模拟门输出经插塞K301连接后并合路在TP305上便可测量到PSK信号。

U304A为跟随器。

U304B为加法器，用以引入信道噪声。

TP306是PSK信号发送输出测量点。

图5-3 PSK调制电路原理图2、PSK解调电路如图5-4所示，该电路采用科斯塔斯特环解调。

科斯塔斯特环电路方框原理如图5-5所示。

图5-4 PSK解调电路原理图图5-5科斯塔斯特环电路方框原理如图下面我们把实验箱电路与科斯塔斯特环方框原理图作一对比，讲述实验箱PSK 解调电路的工作原理。

PSK 已调波经C701加到三极管跟随器输入，采用跟随器的目的是为了隔离调制与解调。

由于跟随器电源电压为5V ，因此PSK 已调波信号幅度不能太大，一般控制在1.5V 左右，否则会产生波形失真（当失真不严重时，一般不影响解调）跟随器输出，连接到模拟门U302C 和U302D ，构成的乘法器，前者为正交载波乘法器，相当于图5-5中的乘法器2，后者为同相载波乘法器，相当于框图中乘法器1，U703A,U703D 为低通滤波器。

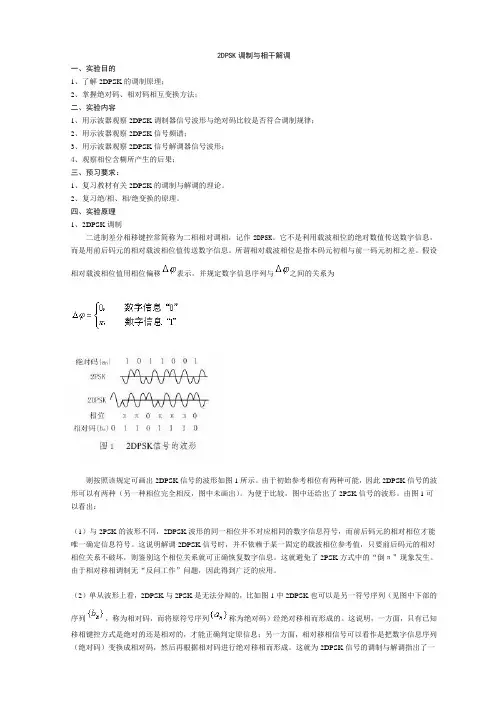

2DPSK调制与相干解调一、实验目的1、了解2DPSK的调制原理；2、掌握绝对码、相对码相互变换方法；二、实验内容1、用示波器观察2DPSK调制器信号波形与绝对码比较是否符合调制规律；2、用示波器观察2DPSK信号频谱；3、用示波器观察2DPSK信号解调器信号波形；4、观察相位含糊所产生的后果；三、预习要求：1、复习教材有关2DPSK的调制与解调的理论。

2、复习绝/相、相/绝变换的原理。

四、实验原理1、2DPSK调制二进制差分相移键控常简称为二相相对调相，记作2DPSK。

它不是利用载波相位的绝对数值传送数字信息，而是用前后码元的相对载波相位值传送数字信息。

所谓相对载波相位是指本码元初相与前一码元初相之差。

假设相对载波相位值用相位偏移表示，并规定数字信息序列与之间的关系为则按照该规定可画出2DPSK信号的波形如图1所示。

由于初始参考相位有两种可能，因此2DPSK信号的波形可以有两种（另一种相位完全相反，图中未画出）。

为便于比较，图中还给出了2PSK信号的波形。

由图1可以看出：（1）与2PSK的波形不同，2DPSK波形的同一相位并不对应相同的数字信息符号，而前后码元的相对相位才能唯一确定信息符号。

这说明解调2DPSK信号时，并不依赖于某一固定的载波相位参考值，只要前后码元的相对相位关系不破坏，则鉴别这个相位关系就可正确恢复数字信息。

这就避免了2PSK方式中的“倒π”现象发生。

由于相对移相调制无“反问工作”问题，因此得到广泛的应用。

（2）单从波形上看，2DPSK与2PSK是无法分辩的，比如图1中2DPSK也可以是另一符号序列（见图中下部的序列，称为相对码，而将原符号序列称为绝对码）经绝对移相而形成的。

这说明，一方面，只有已知移相键控方式是绝对的还是相对的，才能正确判定原信息；另一方面，相对移相信号可以看作是把数字信息序列（绝对码）变换成相对码，然后再根据相对码进行绝对移相而形成。

这就为2DPSK信号的调制与解调指出了一种借助绝对移相途径实现的方法。

实验七二相BPSK调制解调、FSK调制解调实验实验日期班级学号姓名实验环境Commsim通信仿真软件1 实验目的（1）掌握二相BPSK（DPSK）调制解调的工作原理及电路组成。

（2）了解载频信号的产生方法。

（3）掌握二相绝对码与相对码的码变换方法。

（4）理解FSK调制的工作原理及电路组成。

（5）理解利用锁相环解调FSK的原理和实现方法。

2 实验内容2.1 二相BPSK（DPSK）调制解2.1.1 实验原理（一）调制实验：在本实验中，绝对移相键控（PSK）是采用直接调相法来实现的，也就是用输入的基带信号直接控制已输入载波相位的变化来实现相位键控。

图9-1是二相PSK（DPSK）调制器电路框图。

图9-2是它的电原理图。

PSK调制在数字通信系统中是一种极重要的调制方式，它的抗干扰噪声性能及通频带的利用率均优先于ASK移幅键控和FSK移频键控。

因此，PSK技术在中、高速数据传输中得到了十分广泛的应用。

下面对图9-2中的电路作一分析。

1.载波倒相器模拟信号的倒相通常采用运放作倒相器，电路由U304等组成，来自1.024MHz载波信号输入到U304的反相输入端2脚，在输出端即可得到一个反相的载波信号，即π相载波信号。

为了使0相载波与π相载波的幅度相等，在电路中加了电位器W302。

2.模拟开关相乘器对载波的相移键控是用模拟开关电路实现的。

0相载波与π相载波分别加到模拟开关1：U302：A的输入端（1脚）、模拟开关2：U302：B的输入端（11脚），在数字基带信号的信码中，它的正极性加到模拟开关1的输入控制端（13脚），它反极性加到模拟开关2的输入控制端（12脚）。

用来控制两个同频反相载波的通断。

当信码为“1”码时，模拟开关1的输入控制端为高电平，模拟开关1导通，输出0相载波，而模拟开关2的输入控制端为低电平，模拟开关2截止。

反之，当信码为“0”码时，模拟开关1的输入控制端为低电平，模拟开关1截止。

而模拟开关2的输入控制端却为高电平，模拟开关2导通。

2PSK和2DPSK调制解调仿真系统设计在设计2PSK和2DPSK调制解调仿真系统之前，我们首先需要了解什么是PSK和DPSK调制方式。

PSK（Phase Shift Keying）是一种利用相位来表达数字信息的调制方式。

在2PSK调制中，发送的数字信息被编码为两个相位状态，一般是0度和180度。

接收端通过检测相位的变化来解调数字信息。

DPSK（Differential Phase Shift Keying）也是一种相位调制方式，但与PSK不同的是，DPSK调制是基于相邻比特之间的相对相位差。

在2DPSK调制中，一个比特对应两个相位状态之一，但这两个相位状态的确定是基于前一个比特的相对相位差。

接收端同样通过检测相位差的变化来解调数字信息。

接下来，我们将详细介绍设计2PSK和2DPSK调制解调仿真系统的步骤。

1.确定系统的基本参数和需求：-选择合适的载波频率和带宽-确定符号周期和比特周期-确定基带信号的采样率和采样时间-确定传输信道的信噪比和衰落模型2.生成发送端的数字信息序列：-设计一个随机或固定的比特序列作为发送端的数字信息-确定比特序列的长度和采样率-将比特序列映射为相应的相位状态，得到发送信号3.进行2PSK调制：-根据2PSK调制的原理和公式，将发送信号转换为相位调制信号-可以使用复数来表示相位调制信号，实部和虚部分别对应相位为0度和180度-进行幅度归一化处理，使信号的平均功率为14.模拟信道传输：-在发送信号上加入高斯白噪声，模拟信道的干扰和噪声-考虑信道的衰落效应，可以使用加性高斯白噪声信道或其他信道模型5.进行2PSK解调：-接收端接收到经过信道传输的调制信号-经过采样和判决处理，将接收信号恢复为数字信息-利用解调的相位差来确定数字信息的比特值6.生成2DPSK发送信号：-根据2DPSK调制的原理和公式，将发送信号转换为相位调制信号-相对于2PSK调制，2DPSK调制相邻比特之间的相对相位差决定了相位状态的切换7.进行2DPSK调制和传输：-类似于2PSK调制和信道传输的步骤，将2DPSK发送信号调制和传输到接收端8.进行2DPSK解调：-接收端接收到经过信道传输的2DPSK调制信号-经过采样和判决处理，将接收信号恢复为数字信息9.分析和评估系统性能：- 计算误码率（Bit Error Rate, BER）和符号误码率（Symbol Error Rate, SER）等性能指标-绘制BER和SER随信噪比的变化曲线，评估系统的可靠性和性能10.优化和改进系统设计：-根据系统性能评估的结果，对系统参数进行调整和优化-可以尝试使用不同的调制方式、码型或编码技术来改进系统性能设计2PSK和2DPSK调制解调仿真系统需要考虑到数字信号的生成和调制、信道传输和解调等各个环节，同时还需要注意选择适当的参数和模型来实现系统的设计和仿真。

实验八相移键控调制与解调实验实验报告08电科（1）班第11组马振胜080702115 姚银涛080702128 张锦群080702131一、实验目的1．掌握二相PSK（DPSK）调制解调的工作原理及电路组成。

2．了解载频信号的产生方法。

3．掌握二相绝对码与相对码的码变换方法。

4．掌握伪随机序列的产生过程。

二、实验内容1．PSK调制用内时钟信号源产生的31位的伪随机码做输入信号来观察TP701∽TP707各测量点的波形。

2．PSK解调依次测量TP708∽TP714各测量点的波形，画出波形图并做记录，注意时间、相位、幅度之间的关系。

3．观察眼图，并作记录分析。

三、实验分析TP701：输出频率为990.1KHz、占空比为50%的方波。

TP701与TP702双踪：上面为TP701的波形。

下面为TP702，为31位的伪随机码序列，由图可读出31位的伪随机码序列为：1111100011011101010000100101100。

TP702与TP703双踪：上面为TP702波形。

下面为TP703波形。

上面为绝对码{ai }，下面为相对码{bi}，理论上二相编码的逻辑关系为：bi=ai+bi-1，但由图可看出bi+1=ai+bi。

TP705与TP706双踪：上面为TP705波形，为0相载波，频率为5MHz的近似方波。

下面为TP705波形，为π相载波，频率为5MHz的近似方波，波形与TP705反相。

TP703与TP707双踪：上面为TP703波形。

下面为TP707波形，为PSK调制信号输出。

由图可看出，当图1为序列1时，图2对应的PSK调制信号输出为π相载波，当图1为序列0时，图2对应的PSK调制信号输出为0相载波。

TP702与TP714双踪：上面为TP702波形。

下面为TP714波形，由图可知此波形不能为同TP702解调输出。

四、经验总结通过这次通信实验，我更加能够熟练地使用双踪示波器，加深了自己对相移键控调制与解调的理解。

1第1章 PSK 调制和解调的基本原理回顾我们这里设计的课题（PSK 调制与解调）涉及到两种：2PSK 和2DPSK 1.1 三种数字调制的比较数字调制就是用载波信号的某些离散状态来表征所传送的信号，在接收端也对载波信号的离散调制参量进行检测。

和模拟信号一样，数字调制也有调幅、调频和调相三种基本形式，即有振幅键控（ASK ）、移频键控（FSK ）和移相键控（PSK ）三种基本形式。

如下图所示：图1-1 三种调制方式图各种调制方式的对比分析。

由于噪声干扰的影响最终表现在收方恢复信码时的误码率性能上，所以系统的抗噪声性能可以用系统平均的误码率来表征。

即用各自系统的平均误码率P e 对广义信噪比ε的曲线来表示系统的抗噪声性能。

ε为输入信号每个码元的平均能量与输入噪声的单边功率谱（双边谱的二倍）密度之比，即称广义信噪比。

在此种条件下，可以用相同ε值或相同P e 去比较误码率P e 或ε的大小，从而合理地比较各种键控方式。

（1）ASK 相干解调 P e =1/2erfc[2ε]ε=A 2T/n 0（2）ASK 非相干解调P e ≈[1+πε21].e-ε/2（3）FSK 相干解调P e =1/2erfc[2ε](4)FSK(5)PSK(6)DPSK的意义.令2PSKe0（t）特性为：a也就是说，在一个码元持续时间T s内，e0（t）为：2cosωc t ，概率为Pe0（t）=-cosωc t ，概率为（1-P）即发送二进制0时（a n取+1）e0（t）取0相位；发送二进制符号1时（a n取-1）e0（t）取π相位。

调制可以采用模拟调制的方式产生2PSK，即2PSK信号可通过乘法器来得到。

也可以采用数字键控的方式产生。

调制原理见下：（a）模拟调制(b) 数字键控调制1-3 2PSK调制原理图1.3 2DPSK调制原理相对移相，就是利用载波相位的相对值来传递信息，也就是利用前后码元载波相位的相对变化来传递信息，所以也称为“差分移相”。
