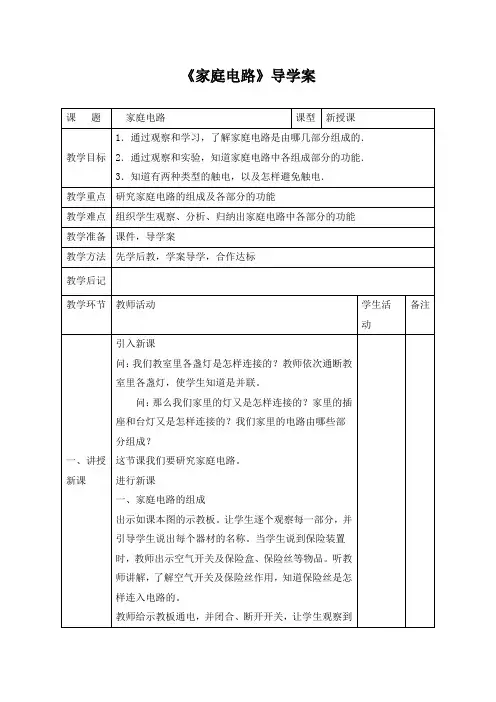

《家庭电路》导学案

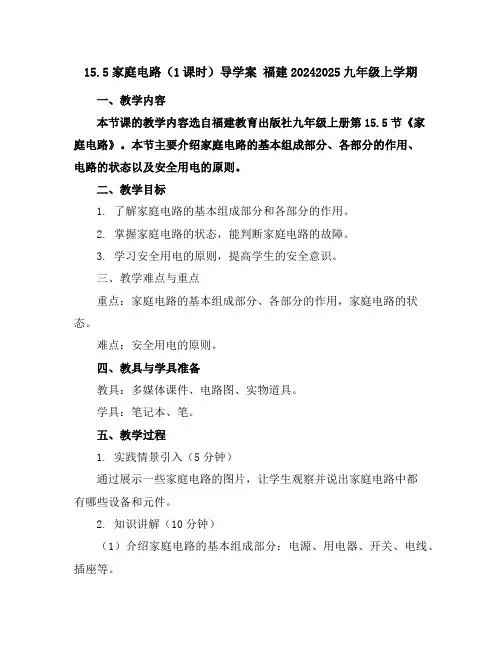

15.5家庭电路（1课时）导学案福建20242025九年级上学期一、教学内容本节课的教学内容选自福建教育出版社九年级上册第15.5节《家庭电路》。

本节主要介绍家庭电路的基本组成部分、各部分的作用、电路的状态以及安全用电的原则。

二、教学目标1. 了解家庭电路的基本组成部分和各部分的作用。

2. 掌握家庭电路的状态，能判断家庭电路的故障。

3. 学习安全用电的原则，提高学生的安全意识。

三、教学难点与重点重点：家庭电路的基本组成部分、各部分的作用，家庭电路的状态。

难点：安全用电的原则。

四、教具与学具准备教具：多媒体课件、电路图、实物道具。

学具：笔记本、笔。

五、教学过程1. 实践情景引入（5分钟）通过展示一些家庭电路的图片，让学生观察并说出家庭电路中都有哪些设备和元件。

2. 知识讲解（10分钟）（1）介绍家庭电路的基本组成部分：电源、用电器、开关、电线、插座等。

（2）讲解各部分的作用：电源提供电能，用电器消耗电能，开关控制电能的通断，电线和插座连接电源和用电器。

（3）介绍家庭电路的状态：正常状态、故障状态。

3. 例题讲解（10分钟）通过分析一些家庭电路的实例，让学生判断电路的状态，并找出故障原因。

4. 随堂练习（5分钟）让学生根据所学知识，完成一些相关的练习题，巩固所学内容。

5. 安全用电教育（5分钟）讲解安全用电的原则，提醒学生在生活中注意用电安全。

六、板书设计板书内容：家庭电路1. 基本组成部分：电源、用电器、开关、电线、插座等。

2. 各部分作用：电源：提供电能用电器：消耗电能开关：控制电能的通断电线和插座：连接电源和用电器3. 家庭电路状态：正常状态故障状态七、作业设计1. 判断题：（1）家庭电路的电源是提供电能的装置。

（）（2）家庭电路中的用电器和插座是消耗电能的装置。

（）（3）家庭电路中的开关是控制电能通断的装置。

（）2. 选择题：（1）家庭电路中，下列哪个设备用于连接电源和用电器？A. 电源B. 用电器C. 开关D. 电线和插座（2）家庭电路处于故障状态时，应该做什么？A. 继续使用电器B. 查找故障原因C. 切断电源D. 报警八、课后反思及拓展延伸本节课通过讲解和练习，让学生了解了家庭电路的基本组成部分、各部分的作用以及家庭电路的状态。

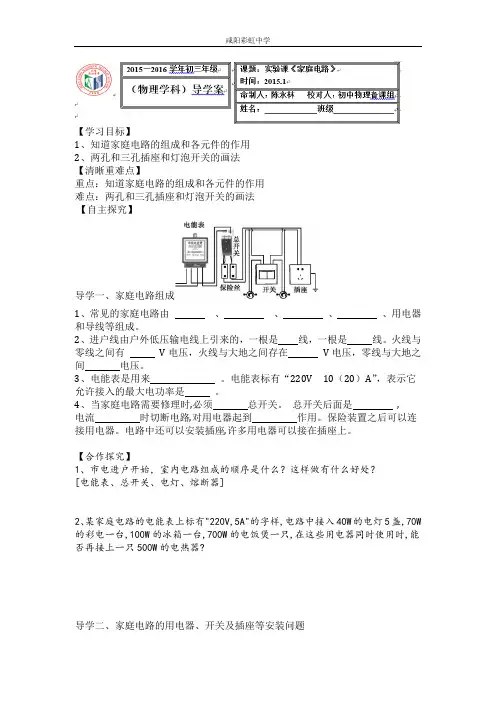

【学习目标】1、知道家庭电路的组成和各元件的作用2、两孔和三孔插座和灯泡开关的画法【清晰重难点】重点：知道家庭电路的组成和各元件的作用难点：两孔和三孔插座和灯泡开关的画法【自主探究】导学一、家庭电路组成1、常见的家庭电路由、、、、用电器和导线等组成。

2、进户线由户外低压输电线上引来的，一根是线，一根是线。

火线与零线之间有V电压，火线与大地之间存在V电压，零线与大地之间电压。

3、电能表是用来。

电能表标有“220V 10（20）A”，表示它允许接入的最大电功率是。

4、当家庭电路需要修理时,必须总开关。

总开关后面是,电流时切断电路,对用电器起到作用。

保险装置之后可以连接用电器。

电路中还可以安装插座,许多用电器可以接在插座上。

【合作探究】1、市电进户开始，室内电路组成的顺序是什么？这样做有什么好处？[电能表、总开关、电灯、熔断器]2、某家庭电路的电能表上标有"220V,5A"的字样,电路中接入40W的电灯5盏,70W 的彩电一台,100W的冰箱一台,700W的电饭煲一只,在这些用电器同时使用时,能否再接上一只500W的电热器?导学二、家庭电路的用电器、开关及插座等安装问题5、家庭电路中各电灯（用电器）之间应联，灯泡与插座之间应联，开关与所控制的灯泡是联。

6、插座分为孔插座和孔插座。

对于两孔插座，左孔接线，右孔接线。

对于三孔插座，左孔接线，右孔接线。

上孔接线。

7、为了用电安全，漏电保护器在电路中起的作用是。

空气开关在电路中起的作用是。

【合作探究】1、控制某家用电器的开关应该接到火线上还是零线上？这样做的目的是什么？在以下空白处画上开关和灯泡的元件符号。

2、画出以下的电路3、家用电冰箱为什么必须使用三角插头，而不能使用两角插头？4、连接地线的插头比其余两个略长一些？这样设计有什么好处？5、请画出两孔和三孔插座的连接方式？课堂检测1.家庭电路的室内电路组成顺序是（）A．电能表，总开关，用电器，熔断器B．总开关，电能表，熔断器，用电器C．电能表，总开关，熔断器，用电器D．电能表，熔断器，总开关，用电器2.学校电工要给教室安装一个三孔插座(如图所示),其中接地的孔是()A.aB.bC.cD.a和b3.某同学根据家庭电路的知识设计了如图所示的四个电路图,你认为其中正确的是( )4.小明同学想在家里安装一盏照明灯,如图所示是他设计的电路。

人教版九年级物理全第19章第1节《家庭电路》导学案一、学习目标1.了解家庭电路的基本组成和工作原理；2.掌握家庭电路中的电源、开关、导线和电器等基本概念；3.能够正确使用电表测量电流和电压。

二、学习内容本节课主要内容包括：1.家庭电路的基本组成；2.家庭电路的工作原理；3.家庭电路中的电源、开关、导线和电器等基本概念；4.使用电表测量电流和电压。

三、学习要点1. 家庭电路的基本组成•家庭电路主要由电源、导线、开关和电器组成。

2. 家庭电路的工作原理•家庭电路采用并联电路的方式连接各个电器，这样可以保证各个电器能够独立工作，不会相互影响。

3. 家庭电路中的电源、开关、导线和电器等基本概念•电源：家庭电路中的电源一般是交流电。

常用的电源有市电和电池。

•开关：开关是控制电路通断的装置，常用的开关有单联开关和双联开关。

•导线：家庭电路中的导线主要有三种颜色，分别是红色、黄色和蓝色。

红色导线连接电源正极，蓝色导线连接电源负极，黄色导线用于接地。

•电器：家庭电路中的电器包括灯泡、电视机、电脑等。

4. 使用电表测量电流和电压•电流的单位是安培(A)，常用的测量仪器是电流表。

电流表的连接方式为串联。

•电压的单位是伏特(V)，常用的测量仪器是电压表。

电压表的连接方式为并联。

•在测量电流和电压时，应注意选择合适的量程，避免超过测量仪器的量程范围。

四、课堂实践1.请同学们根据所学知识，完成以下实践任务：•给出一个家庭电路的示意图，标出电源、开关、导线和各个电器，并画出电流和电压的测量电路。

•选择一个电器，使用电流表测量通过电器的电流，并记录下结果。

•选择一个电器，使用电压表测量电器两端的电压，并记录下结果。

2.根据实践结果，回答以下问题：•你测量得到的电流和电压分别是多少？•你认为这个电器的功率是多少？如何计算功率？•如果更换成其他电器，你认为测量得到的电流和电压会有什么变化？请说明理由。

五、课后拓展1.请同学们搜索相关资料，了解家庭电路中的保护装置有哪些，并简要介绍其作用。

第1节家庭电路【学习目标】1.掌握家庭电路的组成及各部分电路元件的作用，理解家庭电路布线示意图。

2.认识火线零线，知道测电笔的作用，会正确使用测电笔。

3.了解插座和插头和漏电保护器的结构原理。

【学习过程】一、独立自主学习：请快速阅读课本相关内容，然后独立完成以下学习任务。

知识点一：家庭电路的组成（我阅读，我知道）1.家庭电路主要由进入家庭的________、电能表、________、________、开关、插座、用电器等组成。

2.在家庭电路中，开关和电灯是_____联的，插座与电灯是____联的，保险盒（熔断器）是_____联在电路中的。

3.明确各个部分电路元件的作用。

知识点二：火线和零线（我理解，我操作）1.进户线有根，分别是：，它们之间的电压是：。

结构：2.测电笔作用原理:使用方法：知识点三：三线插头和漏电保护器（我观察，我知道）1.两孔插座的左孔接右孔接，三孔插座的左孔接，右孔接，上孔接。

2.漏电保护器的作用: 。

请结对子相互更正，然后在组内展示质疑。

二、合作互助学习：有疑问的可以请教其他小组。

1.请你将图中的电灯及开关连入家庭电路中2.在图中空白处填上电灯和开关的符号，并把三孔插座连入电路。

三、展示引导学习：1．请结对子展示以上题目，然后小组长要求组员在小组内站起来讨论交流。

2．小组长派代表给大家展示，并说出做这些题应该注意的事项。

3．其他小组对展示的解答直接进行质疑，并分享自己的见解。

4．老师对学习情况进行评价或者对内容做强调讲解。

四、评价提升学习：（请快速独立完成以下各题，然后更正打分）1.从市电进户开始，室内电路组成的顺序依次是（）A．电能表、总开关、电灯、熔断器B．总开关、电能表、熔断器、电灯C．电能表、总开关、熔断器、电灯D．电能表、熔断器、总开关、电灯2.电冰箱、洗衣机、电暖器等家用电器都用三脚插头，其目的是（）A．节约电能B．使家用电器获得电能C．防止家用电器外壳带电发生触电事故D．延长家用电器使用寿命3.测电笔是用来辨别和的工具，使用时，手应当接触，当笔尖接触电线时，若氖管发光，表明接触的是，此时______、________、_______和________之间构成一个回路，______（有/没有）电流通过人体．当测电笔的笔尖接触电线时，__________（允许/不允许）用手或身体的其他部分在去接触笔尖。

第1节家庭电路导学案【学习目标】1.掌握家庭电路的组成及各部分电路元件的作用，理解家庭电路布线示意图。

2.认识火线零线，知道测电笔的作用，会正确使用测电笔。

3.了解插座和插头和漏电保护器的结构原理。

【新知预习】知识点一：家庭电路的组成（我阅读，我知道）1.家庭电路主要由进入家庭的________、电能表、________、________、开关、插座、用电器等组成。

2.在家庭电路中，开关和电灯是_____联的，插座与电灯是____联的，保险盒（熔断器）是_____联在电路中的。

3.明确各个部分电路元件的作用。

知识点二：火线和零线（我理解，我操作）1.进户线有根，分别是：，它们之间的电压是：。

结构：2.测电笔作用原理:使用方法：知识点三：三线插头和漏电保护器（我观察，我知道）1.两孔插座的左孔接右孔接，三孔插座的左孔接，右孔接，上孔接。

2.漏电保护器的作用: 。

新知探究1.请你将图中的电灯及开关连入家庭电路中2.在图中空白处填上电灯和开关的符号，并把三孔插座连入电路。

当堂检测1.从市电进户开始，室内电路组成的顺序依次是（）A．电能表、总开关、电灯、熔断器B．总开关、电能表、熔断器、电灯C．电能表、总开关、熔断器、电灯D．电能表、熔断器、总开关、电灯2.电冰箱、洗衣机、电暖器等家用电器都用三脚插头，其目的是（）A．节约电能B．使家用电器获得电能C．防止家用电器外壳带电发生触电事故D．延长家用电器使用寿命3.测电笔是用来辨别和的工具，使用时，手应当接触，当笔尖接触电线时，若氖管发光，表明接触的是，此时______、________、_______和________之间构成一个回路，______（有/没有）电流通过人体．当测电笔的笔尖接触电线时，__________（允许/不允许）用手或身体的其他部分在去接触笔尖。

4.三脚插头中与用电器金属外壳相连接的插脚比另外两个稍长，这样做是为了（）A．使插头的造型更美观B．有利于区分火线与零线插脚C．插入插座更稳固D．插入插座时，确保用电器外壳先接地学后反思：。

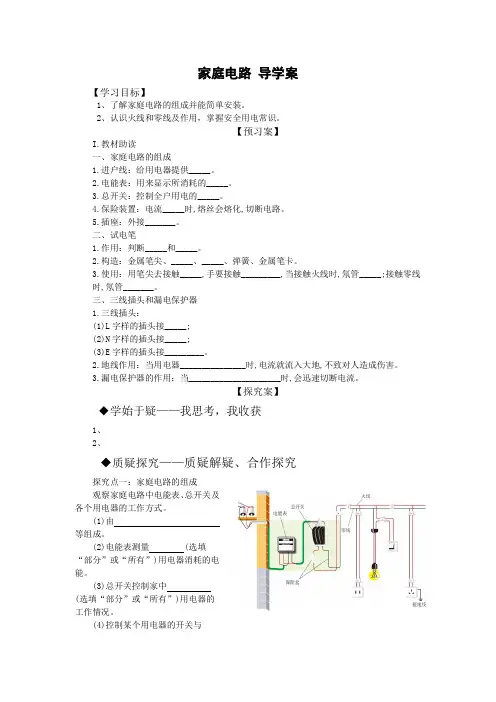

家庭电路导学案【学习目标】1、了解家庭电路的组成并能简单安装。

2、认识火线和零线及作用，掌握安全用电常识。

【预习案】I.教材助读一、家庭电路的组成1.进户线：给用电器提供_____。

2.电能表：用来显示所消耗的_____。

3.总开关：控制全户用电的_____。

4.保险装置：电流_____时,熔丝会熔化,切断电路。

5.插座：外接_______。

二、试电笔1.作用：判断_____和_____。

2.构造：金属笔尖、_____、_____、弹簧、金属笔卡。

3.使用：用笔尖去接触_____,手要接触_________,当接触火线时,氖管_____;接触零线时,氖管_______。

三、三线插头和漏电保护器1.三线插头：(1)L字样的插头接_____;(2)N字样的插头接_____;(3)E字样的插头接_________。

2.地线作用：当用电器_______________时,电流就流入大地,不致对人造成伤害。

3.漏电保护器的作用：当_____________________时,会迅速切断电流。

【探究案】◆学始于疑——我思考，我收获1、2、◆质疑探究——质疑解疑、合作探究探究点一：家庭电路的组成观察家庭电路中电能表、总开关及各个用电器的工作方式。

(1)由等组成。

(2)电能表测量(选填“部分”或“所有”)用电器消耗的电能。

(3)总开关控制家中(选填“部分”或“所有”)用电器的工作情况。

(4)控制某个用电器的开关与这个用电器是(选填“串”或“并”)联的。

(5)家庭中的用电器(选填“能”或“不能”)独立工作。

探究点二：火线和零线如何辨别火线和零线？用试电笔！1．试电笔（1）作用：辨别火线和零线。

（2）构造：（3）使用方法:用手接触笔尾的金属体、笔尖金属体接触被测电路。

若氖管发光，则接触的是火线，否则为零线。

试电笔的正确使用！2．用电器与零线、火线的连接（1）各用电器（插座）并联在电路中。

（2）控制用电器的开关要连接在火线和用电器之间。

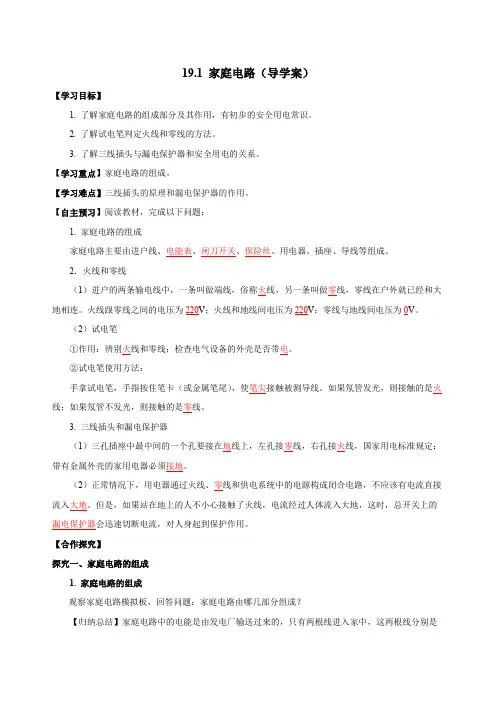

19.1 家庭电路（导学案）【学习目标】1. 了解家庭电路的组成部分及其作用，有初步的安全用电常识。

2. 了解试电笔判定火线和零线的方法。

3. 了解三线插头与漏电保护器和安全用电的关系。

【学习重点】家庭电路的组成。

【学习难点】三线插头的原理和漏电保护器的作用。

【自主预习】阅读教材，完成以下问题：1. 家庭电路的组成家庭电路主要由进户线、电能表、闸刀开关、保险丝、用电器、插座、导线等组成。

2．火线和零线（1）进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线，零线在户外就已经和大地相连。

火线跟零线之间的电压为220V；火线和地线间电压为220V；零线与地线间电压为0V。

（2）试电笔①作用：辨别火线和零线；检查电气设备的外壳是否带电。

②试电笔使用方法：手拿试电笔，手指按住笔卡（或金属笔尾），使笔尖接触被测导线。

如果氖管发光，则接触的是火线；如果氖管不发光，则接触的是零线。

3. 三线插头和漏电保护器（1）三孔插座中最中间的一个孔要接在地线上，左孔接零线，右孔接火线，国家用电标准规定：带有金属外壳的家用电器必须接地。

（2）正常情况下，用电器通过火线、零线和供电系统中的电源构成闭合电路，不应该有电流直接流入大地。

但是，如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时，总开关上的漏电保护器会迅速切断电流，对人身起到保护作用。

【合作探究】探究一、家庭电路的组成1. 家庭电路的组成观察家庭电路模拟板，回答问题：家庭电路由哪几部分组成？【归纳总结】家庭电路中的电能是由发电厂输送过来的，只有两根线进入家中，这两根线分别是火线和零线。

家庭电路是由进户线、电能表、总开关、保险装置、用电器、插座、导线等组成的。

2. 家庭电路各组成部分的连接顺序【想一想】家庭电路中的各部分为什么按照这样的顺序连接？电能表是用来显示整个家庭所用电能的，所以，输电线进户后首先应接到电能表上。

接下来是全户用电的总开关，当家庭电路需要修理时，必须断开总开关，这时室内全部与外面的输电线分离，可以保证施工人员的安全。

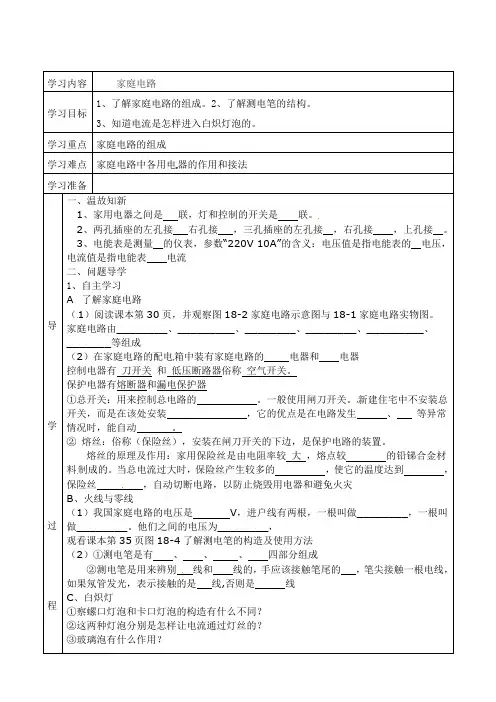

、自主学习、课前诊断一、温故探新1.电能表是测量什么的仪表？2.电能表如何读数的？3．观察新建楼房中用什么代替了保险丝？4．仔细观察家庭电路的组成二、设问导读阅读课本第105页到107页，完成下列问题。

知识点一：家庭电路的组成（我阅读，我知道）1.组成：________、________、________、________及________、导线等组成。

2.在家庭电路中，开关和电灯是_____联的，插座与电灯是____联的，保险盒（熔断器）是_____联在电路中的．3.总开关控制家庭电路的全部，它能将室内全部电路与_________分离。

4.总开关的后面是________。

________是简易保险装置，电流过大时________会熔化，切断电路，对用电器起到________作用。

现在的保险装置一般采用________。

当电路中的电流过大时能________，切断电路，俗称________，它起到保护电路，防止人触电等。

5.明确各个部分电路元件的作用：知识点二：火线和零线（我理解，我操作）1.进户的两条输电线中，一条线叫做端线，俗称________线，它与地面间有________电压。

另一条与________相连，叫做零线，它与地面间的电压为________；①结构：它由笔尖金属体、________、________、笔尾金属体组成。

②作用：________③使用方法：手指按住______________，__________接触导线。

若氖管发光，则为__________线，若不发光则为__________线。

④试电笔中的电阻约有_____欧姆，使通过试电笔的__________很小，不会对人造成伤害。

知识点三：三线插头和漏电保护器（我观察，我知道）1.三线插头：L---接__________；N---接__________；E---接__________。

2.三孔插座：①--接__________ ；②---接__________；③---接__________。
