湿式报警阀手动测试流程

进水口 接至报警阀 的报警接口
三、湿式报警阀组各部件作用
3、水力警铃 水力警铃是一种水力驱动的机械报警装置。由壳体、叶轮、铃锤和铃盖等组
成。它安装在延迟器的后端。当喷头开启时，系统侧排水口放水5～90s后，阀瓣被 打开，水流通过座圈上的沟槽和小孔进入延迟器，延迟器充满水后，继续流向水力 警铃的进水口，在一定的水流压力下，推动叶轮带动铃锤转臂旋转，使铃锤连续击 打铃壳而发出报警铃声。 作用：系统启动后，发出声响报警。
一、湿式报警阀组的组成
湿式报警阀组组成部件
水力警铃
压力开关 延迟器 泄流试验阀 （常闭） 过滤器 试验球阀
系统侧压力表 供水侧压力表
补偿器
信号蝶阀 报警管路阀 （常开）
一、湿式报警阀组的组成
二、湿式报警阀组的工作原理
工作原理： 湿式报警阀装置处于伺应状态时，系统侧充满工作压力的水，当保护 区域内发生火警时，温度升高使闭式喷头玻璃球炸裂而自动喷水；系统侧压
三、湿式报警阀组各部件作用
4、压力开关 压力开关是一种压力传感器，安装在延迟器出口后的报警管道上，作用是将水 压信号变换成电信号，从而实现电动报警或启动消防水泵。 工作原理：当报警阀开启后，报警管道充水，压力开关中的微动开关的触点动 作，将水压信号变换成电信号，输出电信号至消控室，从而实现电动报警或启动消 防水泵，报警阀关闭后电触点断开。
下垂型洒水喷头
直立型洒水喷头
边墙型洒水喷头
普通型洒水喷头
四、湿式报警阀组的常见故障及处理方法
1、伺应状态下，延迟器排水口渗漏水，严重时会发生报警； 原因：报警阀阀瓣关闭不严，阀瓣上有杂质，或密封垫片损坏。 处理方法：（1）将报警阀的阀盖打开，清除座圈及阀辩垫面上的杂质；

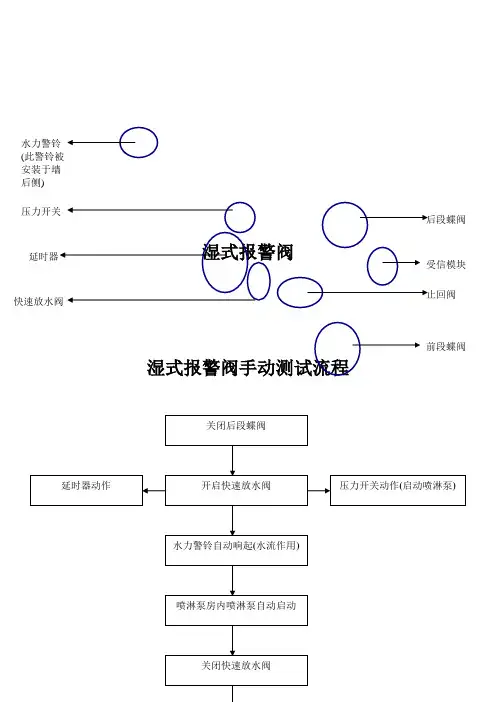

湿式及多个关键部件的协同作用。系统主要包括水力警铃、压力开关、延时器、快速放水阀以及前后段蝶阀等。在手动测试流程中，首先关闭后段蝶阀，此时延时器开始动作。紧接着，开启快速放水阀，这一动作导致压力开关被触发，进而启动喷淋泵。同时，由于水流的作用，水力警铃会自动响起，提醒人员注意。喷淋泵房内喷淋泵也会自动启动，进行喷水灭火。测试完成后，需要关闭快速放水阀，并在泵房内现场关闭喷淋泵。最后，打开后段蝶阀，使系统恢复到正常状态。这一系列动作展示了湿式报警阀在火灾发生时的快速响应和自动灭火功能。

原因： （1）微动开关坏；
（2）线路故障； （3）模块故障。
处理方法： （1）更换压力开关；
（2）维修线路； （3）更换模块。
培训结束 谢谢
进水口 接至报警阀 的报警接口
三、湿式报警阀组各部件作用
3、水力警铃 水力警铃是一种水力驱动的机械报警装置。由壳体、叶轮、铃锤和铃盖等组
成。它安装在延迟器的后端。当喷头开启时，系统侧排水口放水5～90s后，阀瓣被 打开，水流通过座圈上的沟槽和小孔进入延迟器，延迟器充满水后，继续流向水力 警铃的进水口，在一定的水流压力下，推动叶轮带动铃锤转臂旋转，使铃锤连续击 打铃壳而发出报警铃声。 作用：系统启动后，发出声响报警。
（2）过滤器滤网有杂质。
（3）节流孔板缺失。 处理方法： （1）找出问题原因进行维修。 （2）拆下滤网清理干净后装回。 （3）重新安装节流板。
四、湿式报警阀组的常见故障及处理方法
3、试验状态下，延迟器和警铃出水口不出水。 原因： （1）报警阀长期不工作，阀瓣与座圈粘连打不开； （2）报警阀沟槽被堵塞。 处理方法： （1）打开报警阀阀盖，使阀瓣与座圈分离； （2）打开报警阀阀盖，清理报警阀沟槽杂质。 4、压力开关不报警：
下垂型洒水喷头
直立型洒水喷头
边墙型洒水喷头
普通型洒水喷头
四、湿式报警阀组的常见故障及处理方法
1、伺应状态下，延迟器排水口渗漏水，严重时会发生报警； 原因：报警阀阀瓣关闭不严，阀瓣上有杂质，或密封垫片损坏。 处理方法：（1）将报警阀的阀盖打开，清除座圈及阀辩垫面上的杂质；
（2）更换垫片。
2、试验状态下，水力警铃出水口出水，但警铃不报警： 原因： （1）警铃叶轮卡堵或铃锤固定螺帽松脱。
二、湿式报警阀组的工作原理

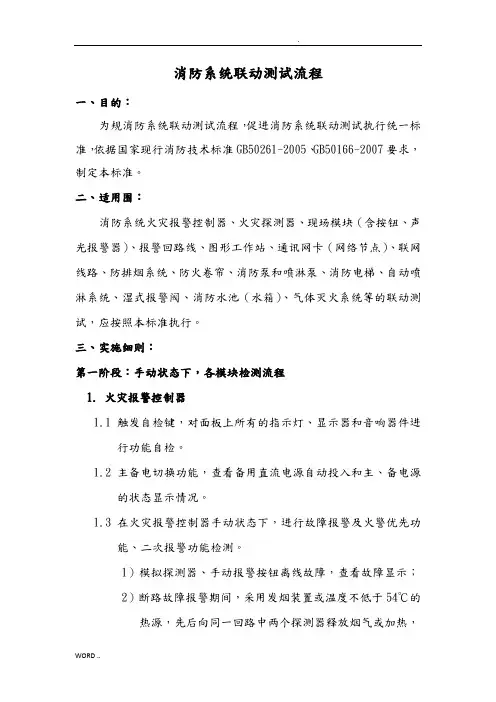

消防系统联动测试流程一、目的：为规消防系统联动测试流程，促进消防系统联动测试执行统一标准，依据国家现行消防技术标准GB50261-2005、GB50166-2007要求，制定本标准。

二、适用围：消防系统火灾报警控制器、火灾探测器、现场模块（含按钮、声光报警器）、报警回路线、图形工作站、通讯网卡（网络节点）、联网线路、防排烟系统、防火卷帘、消防泵和喷淋泵、消防电梯、自动喷淋系统、湿式报警阀、消防水池（水箱）、气体灭火系统等的联动测试，应按照本标准执行。

三、实施细则：第一阶段：手动状态下，各模块检测流程1.火灾报警控制器1.1触发自检键，对面板上所有的指示灯、显示器和音响器件进行功能自检。

1.2主备电切换功能，查看备用直流电源自动投入和主、备电源的状态显示情况。

1.3在火灾报警控制器手动状态下，进行故障报警及火警优先功能、二次报警功能检测。

1）模拟探测器、手动报警按钮离线故障，查看故障显示；2）断路故障报警期间，采用发烟装置或温度不低于54℃的热源，先后向同一回路中两个探测器释放烟气或加热，查看火灾报警控制器的火警信号、报警部位显示及记录，每个探测器检测后，消音；3）短路测试，查看隔离模块是否动作，显示是否正常；4）系统复位，恢复到正常警戒状态。

2.火灾探测器2.1 抽检比例1）实际安装数量在100只以下，抽验数量为15只；2）实际安装数量在100只以上，按回路测试，每个回路分高、中、低区或第一点位、中间点位、末端点位测试3个点位。

2.2点型感烟探测器1）采用发烟装置向探测器施放烟气，查看探测器报警确认灯、以及火灾报警控制器的火警信号显示；2）消除探测器及周围烟雾，报警控制器手动复位，观察探测器报警确认灯在复位前后的变化情况。

2.3点型感温探测器1）可复位点型感温探测器，使用温度不低于54℃的热源加热，查看探测器报警确认灯和火灾报警控制器火警信号显示；2）移开加热源，手动复位火灾报警控制器，查看探测器报警确认灯在复位前后的变化情况。
