湿式报警阀工作原理

湿式报警阀工作原理

引言概述：

湿式报警阀是一种常用于火灾报警系统中的设备，其工作原理是基于水的导电性质。本文将详细介绍湿式报警阀的工作原理，包括其组成部分和工作流程。

一、湿式报警阀的组成部分

1.1 水源供应系统

湿式报警阀的工作需要有水源供应系统，通常由水箱或水泵提供。水源供应系统能够确保湿式报警阀在火灾发生时能够及时供应水源，以进行灭火。

1.2 管道系统

湿式报警阀通过管道系统与水源供应系统相连。管道系统包括进水管道和喷头管道。进水管道将水源引入报警阀，而喷头管道则将水源引导到火灾发生区域。

1.3 报警装置

湿式报警阀还包括报警装置，用于检测火灾并触发报警。报警装置通常采用烟雾探测器、温度传感器等设备，一旦检测到火灾信号，将会触发报警并启动湿式报警阀。

二、湿式报警阀的工作流程

2.1 待命状态

在火灾未发生时，湿式报警阀处于待命状态。此时，水源供应系统中的水未流入管道系统。报警装置会持续监测火灾信号，以便及时响应。

2.2 火灾检测 一旦报警装置检测到火灾信号，它将立即触发报警。同时，报警装置会向湿式报警阀发送信号，要求其启动。

2.3 报警阀启动

在接收到报警信号后，湿式报警阀会迅速启动。它会打开进水管道，使水源流入管道系统。

2.4 灭火

一旦水源进入管道系统，它将通过喷头管道喷洒到火灾发生区域，进行灭火。水的喷洒可以有效降低火势，控制火灾的蔓延。

2.5 报警结束

当火灾得到控制或消灭后，报警装置将停止报警信号的发送。湿式报警阀也会随之关闭进水管道，停止水源的供应。

三、湿式报警阀的优势

3.1 快速响应

湿式报警阀能够快速响应火灾信号，并迅速启动。这使得它能够在火灾初期进行灭火，有效控制火势的蔓延。

3.2 灭火效果好

湿式报警阀通过喷洒水源进行灭火，水的喷洒能够迅速冷却火源，并阻止火势的进一步扩大。这使得湿式报警阀在灭火效果方面表现出色。

3.3 可靠性高

湿式报警阀的工作原理简单可靠，没有复杂的机械部件。这使得它的故障率低，能够长时间稳定工作。 四、湿式报警阀的应用领域

湿式报警阀工作原理

湿式报警阀是一种常用于火灾报警系统的设备，它能够及时检测到水流，并触发报警。本文将详细介绍湿式报警阀的工作原理。

一、湿式报警阀的结构

湿式报警阀由主体阀体、水流指示器、报警装置等组成。

1. 主体阀体：主体阀体是湿式报警阀的核心部分，通常由铸铁或不锈钢制成。它包括进水口、出水口、触发装置等。

2. 水流指示器：水流指示器用于指示水流是否流过湿式报警阀。它通常由一个玻璃管和一个浮球组成。当水流通过阀体时，浮球会随着水流的压力上升，从而指示出水流的状态。

3. 报警装置：报警装置是湿式报警阀的另一个重要组成部分。它可以根据水流指示器的信号触发报警，通常包括声光报警器和报警控制器。

二、湿式报警阀的工作原理

湿式报警阀的工作原理相对简单，主要分为两个阶段：水流检测和报警触发。

1. 水流检测阶段：

首先，当火灾发生时，火灾现场的喷淋系统会向阀体内注入水流。水流通过进水口进入阀体，然后流过阀体内部的触发装置。

触发装置通常由一个活塞和一个密封圈组成。当水流通过触发装置时，水流的压力会使活塞上升，从而打开阀体的水流通道。

接下来，水流会继续流过阀体，并进入水流指示器。水流的压力将浮球推升，使其浮在玻璃管内，从而指示出水流的状态。 2. 报警触发阶段：

一旦水流指示器的浮球上升，表示有水流通过湿式报警阀。这个信号将传递给报警装置。

报警装置会根据水流指示器的信号触发报警。声光报警器会发出响亮的声音和闪烁的光，以吸引人们的注意。报警控制器会接收报警信号，并触发相关的报警通知。

三、湿式报警阀的优点和应用

湿式报警阀具有以下优点：

1. 灵敏度高：湿式报警阀能够及时检测到水流，快速触发报警，提高火灾报警的效率。

2. 可靠性高：湿式报警阀采用简单可靠的机械结构，不易发生故障。

3. 易于维护：湿式报警阀的结构相对简单，维护和清洁相对容易。

湿式报警阀广泛应用于各种建筑物的火灾报警系统中，包括住宅、商业建筑、工厂等。它们通常与其他火灾报警设备（如烟雾探测器、温度探测器等）配合使用，以提供更全面的火灾报警保护。

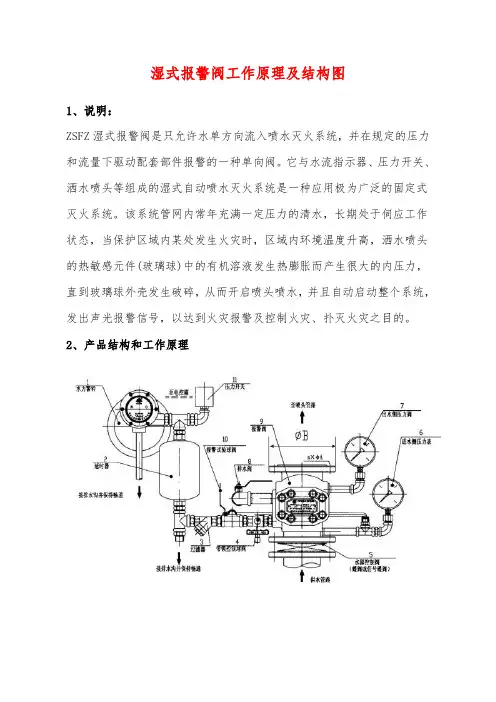

湿式报警阀工作原理及结构图

1、说明：

ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。

2、产品结构和工作原理

2.1、产品的结构

从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。

2.1.1、湿式报警阀

本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。

当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。 2.1.2、延迟器

延迟器是一个有进水口和出水口的圆筒形储水容器，下端有进水口，与报警阀的报警口连接相通，上端有出水口，连接水力警铃。由于系统的供水源压力存在波动现象，能使阀瓣出现瞬间开启，水流经过座圈上沟槽及小孔首先进入延迟器，由于水源压力波动的时间很短，阀瓣很快就能自动复位(关闭)，所以进入延迟器的水量很小，可以由延迟器来收集水，并经过底部的泄水口排泄，延迟器的这一缓冲时间作用，避免了水流压力波动而引起水力警铃的误报警。水从延迟器的进水口流入到出水口流出所需要时间为延迟时间，本装置为5~90S，水流停止后，遗留在延迟器中的水由泄水口排出，排完所需时间(排水时间)小于5min。

湿式报警阀工作原理

湿式报警阀是一种常用于火灾报警系统中的设备，它的作用是监测并报警火灾现场的水流情况。本文将详细介绍湿式报警阀的工作原理及其相关原理和技术参数。

一、湿式报警阀的基本构造

湿式报警阀由阀体、阀盖、阀芯、弹簧、密封圈等部件组成。阀体是整个报警阀的主体部分，通常采用铸铁或不锈钢材料制成。阀盖位于阀体顶部，可通过螺纹或法兰与阀体连接。阀芯是报警阀的关键部件，由铜制成，具有一定的弹性。弹簧用于控制阀芯的开合程度。密封圈则用于确保阀体和阀盖之间的密封性。

二、湿式报警阀的工作原理

1. 正常工作状态：

在正常情况下，湿式报警阀处于关闭状态。当火灾发生时，火灾现场的喷淋系统被激活，水流通过管道进入报警阀的阀体内部。此时，水压力将阀芯向上推动，使其与阀盖分离，从而打开阀门。水流经过阀体进入报警系统，同时也会触发报警装置，发出报警信号。

2. 报警状态：

当湿式报警阀打开后，水流将继续通过阀体进入报警系统，同时也会通过报警装置发出持续的报警信号。这样，消防人员就可以根据报警信号迅速定位火灾现场，采取相应的灭火措施。

3. 恢复正常状态：

一旦火灾得到控制，喷淋系统停止供水，水流停止进入报警阀。此时，阀芯由于弹簧的作用会重新回到关闭位置，阀门关闭，报警信号停止。

三、湿式报警阀的特点和优势 1. 灵敏度高：湿式报警阀能够快速感知火灾现场的水流情况，及时发出报警信号，提供及时的火灾预警。

2. 可靠性强：湿式报警阀的工作原理简单可靠，结构紧凑，使用寿命长，能够在恶劣环境下稳定工作。

3. 易于安装和维护：湿式报警阀的安装相对简单，且维护成本较低。只需定期检查和清洗阀体内部的杂质，确保阀芯的灵活运动即可。

4. 广泛应用：湿式报警阀广泛应用于各类建筑物、工业厂房、商场、仓库等场所的火灾报警系统中，是保护人员和财产安全的重要设备。

四、湿式报警阀的技术参数

1. 额定工作压力：一般为1.6MPa或2.5MPa。
