湿式报警阀组成及工作原理

湿式报警阀工作原理

湿式报警阀是一种常用于火灾报警系统的设备，它能够及时检测到水流，并触发报警。本文将详细介绍湿式报警阀的工作原理。

一、湿式报警阀的结构

湿式报警阀由主体阀体、水流指示器、报警装置等组成。

1. 主体阀体：主体阀体是湿式报警阀的核心部分，通常由铸铁或不锈钢制成。它包括进水口、出水口、触发装置等。

2. 水流指示器：水流指示器用于指示水流是否流过湿式报警阀。它通常由一个玻璃管和一个浮球组成。当水流通过阀体时，浮球会随着水流的压力上升，从而指示出水流的状态。

3. 报警装置：报警装置是湿式报警阀的另一个重要组成部分。它可以根据水流指示器的信号触发报警，通常包括声光报警器和报警控制器。

二、湿式报警阀的工作原理

湿式报警阀的工作原理相对简单，主要分为两个阶段：水流检测和报警触发。

1. 水流检测阶段：

首先，当火灾发生时，火灾现场的喷淋系统会向阀体内注入水流。水流通过进水口进入阀体，然后流过阀体内部的触发装置。

触发装置通常由一个活塞和一个密封圈组成。当水流通过触发装置时，水流的压力会使活塞上升，从而打开阀体的水流通道。

接下来，水流会继续流过阀体，并进入水流指示器。水流的压力将浮球推升，使其浮在玻璃管内，从而指示出水流的状态。 2. 报警触发阶段：

一旦水流指示器的浮球上升，表示有水流通过湿式报警阀。这个信号将传递给报警装置。

报警装置会根据水流指示器的信号触发报警。声光报警器会发出响亮的声音和闪烁的光，以吸引人们的注意。报警控制器会接收报警信号，并触发相关的报警通知。

三、湿式报警阀的优点和应用

湿式报警阀具有以下优点：

1. 灵敏度高：湿式报警阀能够及时检测到水流，快速触发报警，提高火灾报警的效率。

2. 可靠性高：湿式报警阀采用简单可靠的机械结构，不易发生故障。

3. 易于维护：湿式报警阀的结构相对简单，维护和清洁相对容易。

湿式报警阀广泛应用于各种建筑物的火灾报警系统中，包括住宅、商业建筑、工厂等。它们通常与其他火灾报警设备（如烟雾探测器、温度探测器等）配合使用，以提供更全面的火灾报警保护。

自动喷水灭火系统第2 部分：湿式报警阀、延迟器、水力警铃GB 5135.2-2003

第一部分：湿式报警阀本部分介绍了湿式报警系统的组成和工作原理。首先，对湿式报警阀的功能和安装位置进行了详细介绍。然后，解释了湿式报警阀的工作原理和信号传递方式。最后，提到了湿式报警系统中需要注意的问题和检测方法。第一部分：湿式报警阀本部分介绍了湿式报警系统的组成和工作原理。首先，对湿式报警阀的功能和安装位置进行了详细介绍。然后，解释了湿式报警阀的工作原理和信号传递方式。最后，提到了湿式报警系统中需要注意的问题和检测方法。

本部分主要讲解了延迟器在自动喷水灭火系统中的作用和使用方法。首先，介绍了延迟器的种类和选择原则。然后，详细解释了延迟器的工作原理和安装要求。最后，列举了一些常见的延迟器故障和排除方法。

第三部分：水力警铃

本部分介绍了水力警铃在自动喷水灭火系统中的应用和特点。首先，解释了水力警铃的工作原理和安装要求。水力警铃是一种能够根据水压变化而发出警报声音的装置。它是自动喷水灭火系统中重要的一部分，用于在火灾发生时发出警报信号。

水力警铃的工作原理是利用水压辅助装置，在水流通过时产生自动操作，从而使警铃发出声音。安装时需要注意的要求包括：选择适当的安装位置，保证水力警铃与其他设备之间的距离，以及确保水流路径畅通。

然后，本部分提到了水力警铃的声音要求和检测方法。对于声音要求，水力警铃应该具有足够的音量和持续时间，以便能够有效地传达警报信息给人员。检测方法包括手动检查和定期维护，确保水力警铃的正常工作和可靠性。

最后，本部分阐述了水力警铃的维护保养和故障处理。维护保养的内容包括定期检查、清洁和保养警铃设备，以及保证其工作正常。对于故障处理，需要及时排除故障原因，并修复或更换损坏的部件。

水力警铃在自动喷水灭火系统中起到了重要的作用，通过发出响亮的警报声音，提醒人们火灾发生的危险，促使人们采取相应的应对措施。在使用和维护水力警铃时，应注意相关的安装和操作要求，以确保其有效性和可靠性。

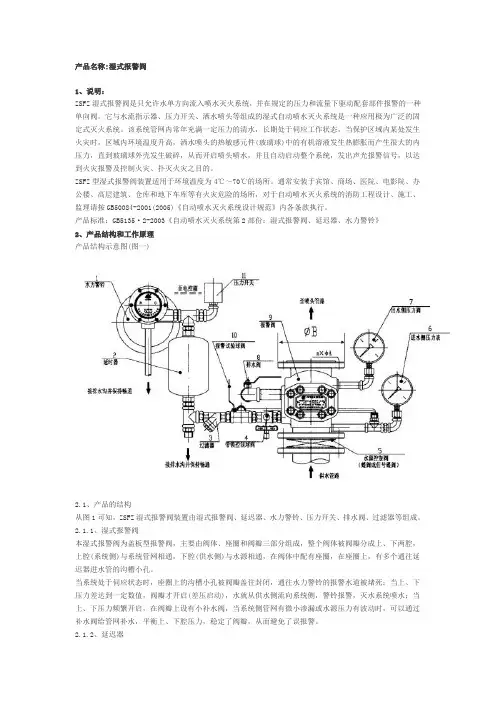

产品名称:湿式报警阀

1、说明：

ZSFZ湿式报警阀是只允许水单方向流入喷水灭火系统，并在规定的压力和流量下驱动配套部件报警的一种单向阀。它与水流指示器、压力开关、洒水喷头等组成的湿式自动喷水灭火系统是一种应用极为广泛的固定式灭火系统。该系统管网内常年充满一定压力的清水，长期处于伺应工作状态，当保护区域内某处发生火灾时，区域内环境温度升高，洒水喷头的热敏感元件(玻璃球)中的有机溶液发生热膨胀而产生很大的内压力，直到玻璃球外壳发生破碎，从而开启喷头喷水，并且自动启动整个系统，发出声光报警信号，以达到火灾报警及控制火灾、扑灭火灾之目的。

ZSFZ型湿式报警阀装置适用于环境温度为4℃～70℃的场所。通常安装于宾馆、商场、医院、电影院、办公楼、高层建筑、仓库和地下车库等有火灾危险的场所，对于自动喷水灭火系统的消防工程设计、施工、监理请按GB50084-2001(2005)《自动喷水灭火系统设计规范》内各条款执行。

产品标准：GB5135·2-2003《自动喷水灭火系统第2部份：湿式报警阀、延迟器、水力警铃》

2、产品结构和工作原理

产品结构示意图(图一)

2.1、产品的结构

从图1可知，ZSFZ湿式报警阀装置由湿式报警阀、延迟器、水力警铃、压力开关、排水阀、过滤器等组成。

2.1.1、湿式报警阀

本湿式报警阀为盖板型报警阀，主要由阀体、座圈和阀瓣三部分组成，整个阀体被阀瓣分成上、下两腔，上腔(系统侧)与系统管网相通，下腔(供水侧)与水源相通，在阀体中配有座圈，在座圈上，有多个通往延迟器进水管的沟槽小孔。

当系统处于伺应状态时，座圈上的沟槽小孔被阀瓣盖住封闭，通往水力警铃的报警水道被堵死；当上、下压力差达到一定数值，阀瓣才开启(差压启动)，水就从供水侧流向系统侧，警铃报警，灭水系统喷水；当上、下压力频繁开启，在阀瓣上设有小补水阀，当系统侧管网有微小渗漏或水源压力有波动时，可以通过补水阀给管网补水，平衡上、下腔压力，稳定了阀瓣，从而避免了误报警。

湿式报警阀工作原理及结构图

湿式报警阀（Wet Pipe Alarm Valve）是防火系统中的一种关键部件，它可以在火灾发生时自动将水喷洒到火灾现场，起到灭火的作用。因此，了解湿式报警阀的工作原理和结构图对于保障人们的生命财产安全至关重要。

一、湿式报警阀的工作原理

湿式报警阀主要由阀体、主活门、活门座、减压阀、启闭机构、水流探测器和压力表等组成。当防火系统的水泵开启时，水经管道输送到建筑物内各个火灾设施处。在正常情况下，阀体内主活门关闭，防止水从管道进入活门座和活动火警装置等设备中。

当发生火灾时，火灾设施处的温度上升，水流探测器感应到水流增加，会向控制中心发出信号，然后控制中心通过电信号发送给湿式报警阀的启闭机构。启闭机构收到信号后，开始将主活门打开，使管道中的水进入活门座和水流探测器等火灾设备中，实现灭火。

在湿式报警阀中，减压阀起到了很重要的作用。由于水泵所产生的水压通常比建筑物内的水压高，如果不采取措施降压，就有可能会对建筑物设施造成不必要的损害。因此，减压阀可以减少水的压力，确保水喷洒过程中不会对火灾设备和建筑物造成损坏。同时，减压阀也能避免管道中的水出现外渗情况。

二、湿式报警阀的结构图 1.阀体

阀体是湿式报警阀的主要构件，阀体安装在建筑物的供水管道上。阀体内部设有主活门和活门座，可以控制水流的通断。

2.主活门

主活门位于阀体内部，在正常情况下处于关闭状态。在发生火灾时，主活门会被启闭机构打开，使水流进入管道并喷洒到火灾现场以进行灭火。

3.活门座

活门座紧贴主活门，在主活门开关时与之一起运动，控制水的流量。

4.减压阀

减压阀用于降低水泵生产的水压，从而确保水能够均匀地喷洒到火灾现场。

5.启闭机构

启闭机构是控制主活门开闭的装置，通常由电磁阀和控制中心组成。当火灾设备处于警报状态时，控制中心会发出信号，使电磁阀启动，将主活门打开，实现水的喷洒。

6.水流探测器

水流探测器监测水的流量变化，一旦感应到水流量增加，则会发出信号，通知控制中心开启湿式报警阀。
