湿式报警阀施工方案

1 一、 概述

1. 定义：

GB50084－2001《自动喷水灭火系统设计规范》定义：湿式系统wet pipe

system 由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。

2. 应用范围：

自动喷水灭火系统是目前世界上使用最普遍的一种固定灭火设备，主要应用于人员密集、不易疏散、外部增援灭火与救生较困难的性质重要或火灾危险性较大的场所。湿式系统要求环境温度不低于4℃，且不高于70℃。常用的场所有：工业及一般燃烧物资仓库、宾馆、商场、医院、剧院、办公楼、会议中心，特别适用于高层建筑和地下工程。

自动喷水灭火湿式系统不适用以下场所：

*存有遇水发生爆炸或加速燃烧的物品的场所；

*存有遇水发生剧烈化学反应或产生有毒有害物质的物品的场所；

*存有洒水将导致喷溅或沸溢的液体的场所；

*露天场所。

3. 特点：

*本系统使用环境温度4℃～70℃

*本系统与其它自动喷水灭火系统系统比较，结构相对简单、实用、可靠。

*本系统具有安全可靠、灭火控火成功率高，使用期长，适用范围广、维修方便、成本低廉等优点。

4 . 认证：

*本公司的产品通过ISO9001质量体系认证

*本公司生产的自动喷水灭火系统湿式报警阀组满足GB5135.2－2003《自动喷水灭火系统 第2部分：湿式报警阀、延迟器、水力警铃》

*本公司生产的自动喷水灭火系统水流指示器满足GB5135.7-2003《自动喷水灭火系统 第7部分：水流指示器》

*本公司生产的自动喷水灭火系统闭式洒水喷头满足GB5135.1-2003 《自动喷水灭火系统 第1部分：洒水喷头》

*本公司生产的自动喷水灭火系统产品被评为“江苏名牌产品” 2 二、 系统结构及工作原理

1.系统结构示意图如图2.1所示

湿式报警阀组 1～12

报警控制器 D1

系统管网 X1～X9

供水系统 S1～S10

目录

1 工程名称 ....................................................................................................... 1

2 工程概况 ....................................................................................................... 1

3 施工内容 ....................................................................................................... 1

3.1 自动喷水灭火系统 ................................................................................ 1

3.2 消火栓灭火系统 .................................................................................... 1

3.3 火灾自动报警系统 ................................................................................ 1

4 施工依据和适用规范 ................................................................................... 1

4.1 施工依据 ................................................................................................ 1

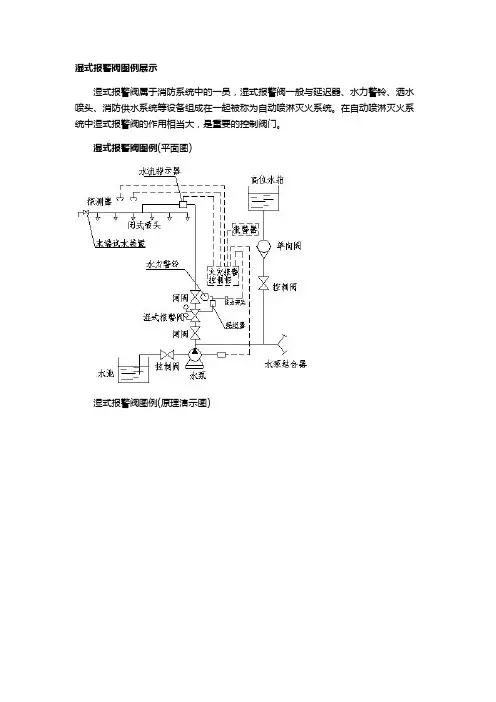

湿式报警阀图例展示

湿式报警阀属于消防系统中的一员，湿式报警阀一般与延迟器、水力警铃、洒水喷头、消防供水系统等设备组成在一起被称为自动喷淋灭火系统。在自动喷淋灭火系统中湿式报警阀的作用相当大，是重要的控制阀门。

湿式报警阀图例(平面图)

湿式报警阀图例(原理演示图)

通过以上湿式报警阀图例可以看出自动喷淋灭火系统中各个部件都起着非常重要的作用。

湿式报警阀各个部件作用说明：

1) 湿式报警阀：只允许水单方向流入喷水系统并在规定流量下报警。

2) 延迟器：延迟水力警铃动作时间，减少因水压波动而造成的误报警。

3) 水力警铃：系统启动后，能发出声响的水力驱动式报警装置。

4) 压力开关：报警阀动作后，压力开关动作接通电触点。

5) 警铃阀：伺应状态下为常开，检查、维护和修理时才可关闭此阀。

6) 试警铃阀：在调试、维护才开启此阀，以判定系统工作情况。

7) 放水阀：排去阀后管网余水，以进行检修或更换喷头。

由上海沃托阀门有限公司整理上传

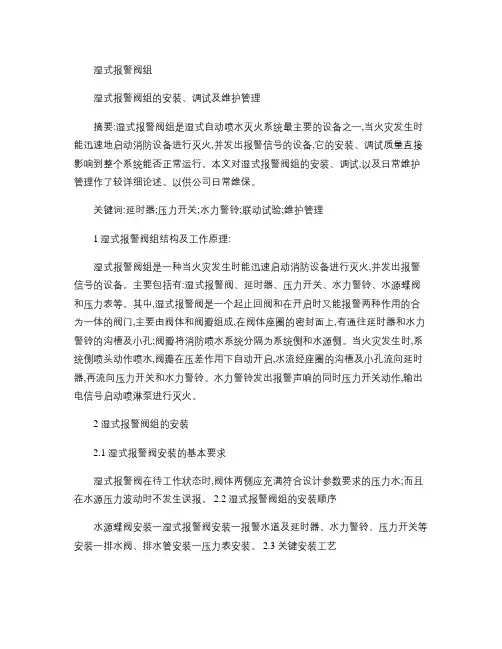

湿式报警阀组

湿式报警阀组的安装、调试及维护管理

摘要:湿式报警阀组是湿式自动喷水灭火系统最主要的设备之一,当火灾发生时能迅速地启动消防设备进行灭火,并发出报警信号的设备,它的安装、调试质量直接影响到整个系统能否正常运行。本文对湿式报警阀组的安装、调试,以及日常维护管理作了较详细论述。以供公司日常维保。

关键词:延时器;压力开关;水力警铃;联动试验;维护管理

1湿式报警阀组结构及工作原理:

湿式报警阀组是一种当火灾发生时能迅速启动消防设备进行灭火,并发出报警信号的设备。主要包括有:湿式报警阀、延时器、压力开关、水力警铃、水源蝶阀和压力表等。其中,湿式报警阀是一个起止回阀和在开启时又能报警两种作用的合为一体的阀门,主要由阀体和阀瓣组成,在阀体座圈的密封面上,有通往延时器和水力警铃的沟槽及小孔;阀瓣将消防喷水系统分隔为系统侧和水源侧。当火灾发生时,系统侧喷头动作喷水,阀瓣在压差作用下自动开启,水流经座圈的沟槽及小孔流向延时器,再流向压力开关和水力警铃。水力警铃发出报警声响的同时压力开关动作,输出电信号启动喷淋泵进行灭火。

2 湿式报警阀组的安装

2.1 湿式报警阀安装的基本要求

湿式报警阀在待工作状态时,阀体两侧应充满符合设计参数要求的压力水;而且在水源压力波动时不发生误报。 2.2 湿式报警阀组的安装顺序

水源蝶阀安装一湿式报警阀安装一报警水道及延时器、水力警铃、压力开关等安装一排水阀、排水管安装一压力表安装。 2.3 关键安装工艺 湿式报警阀应垂直安装,离地高度为1.2 m,两侧离墙距离不少于0.5 m,正面距墙不少于1.2 m。同时,地面采取相应排水措施。延时器至水力警铃采用DN20或DN15的镀锌钢管。当采用DN15钢管时,其长度不应超过6 m;当采用DN20钢管时,其长度不应超过20 m。水力警铃应安装在公共通道或有人的值班室内。

3 湿式报警阀组的调试

调试工作应在水泵、管网、控制电路等全部按施工规范安装完毕,管道经强度和严密性试验合格后才开始进行。 3.1 管网充水及排气
